Subaru Impreza (2008 год). Обслуживание и эксплуатация - часть 255
ME(H4DOTC)-80
Блок цилиндров
МЕХАНИЧЕСКАЯ ЧАСТЬ

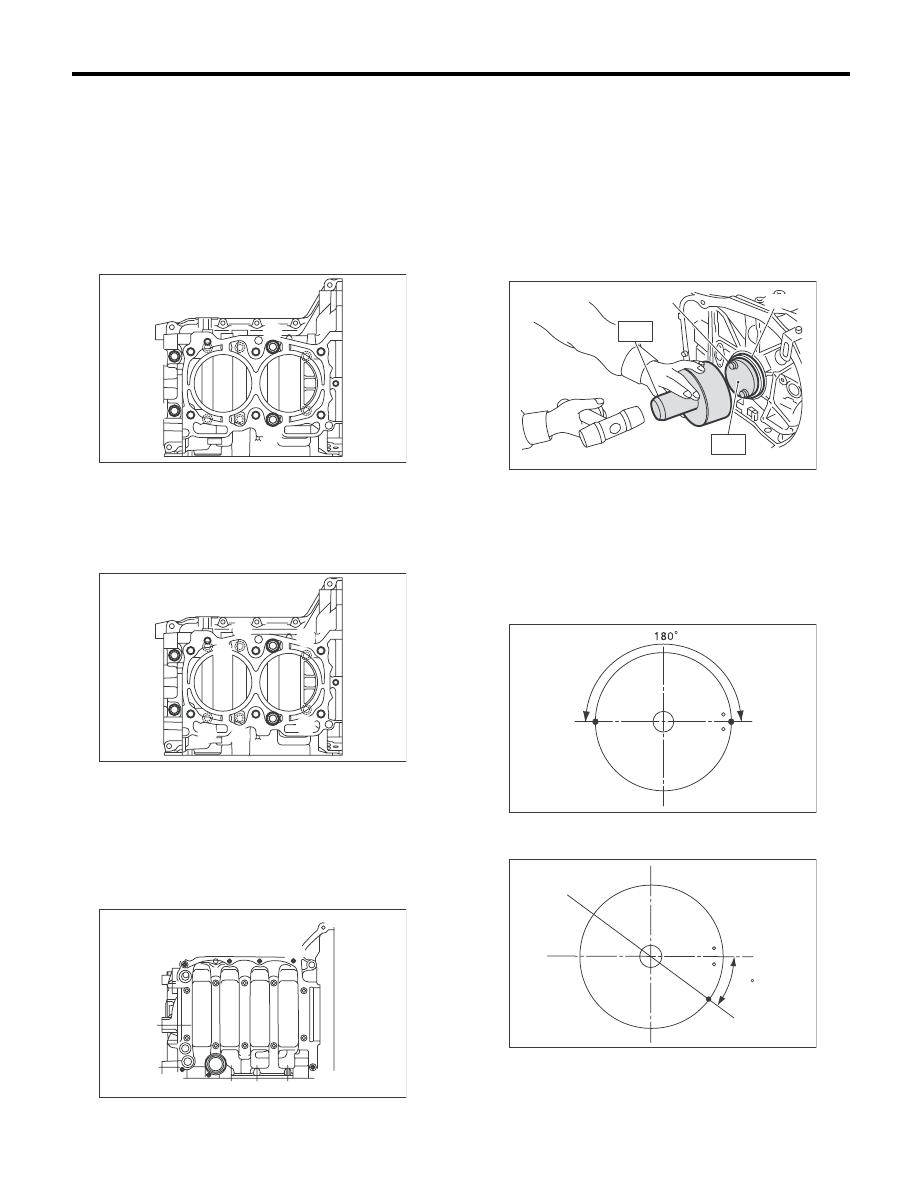

9) Сильнее затяните соединительные болты
блока цилиндров на левой стороне (A — D) в
алфавитном порядке.
• (A), (C): На указанный угол затяжки
Угол затяжки:
90°
• (B), (D): С указанным моментом затяжки
Момент затяжки:
40 Нм (4,1 кгс-м, 29,5 фунт-сила-фут)
10) Сильнее затяните соединительные болты
блока цилиндров на правой стороне (E — J) в
алфавитном порядке.
Угол затяжки:
90°
11) Затяните 8-мм и 6-мм соединительные бол-
ты блока цилиндров на левой стороне (A — Н) в
алфавитном порядке.
Момент затяжки:
(A) — (G): 25 Нм
(2,5 кгс-м, 18,4 фунт-сила-фут)
(H): 6,4 Нм (0,7 кгс-м, 4,7 фунт-сила фут)
12) Нанесите слой моторного масла на край
сальника и установите задний сальник при по-
мощи специальных инструментов ST1 и ST2.
ПРИМЕЧАНИЕ:
Используйте новый задний сальник.
ST1
499597100
НАПРАВЛЯЮЩАЯ САЛЬ-
НИКА КОЛЕНЧАТОГО ВАЛА
ST2
499587200
ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ САЛЬНИКА
КОЛЕНЧАТОГО ВАЛА

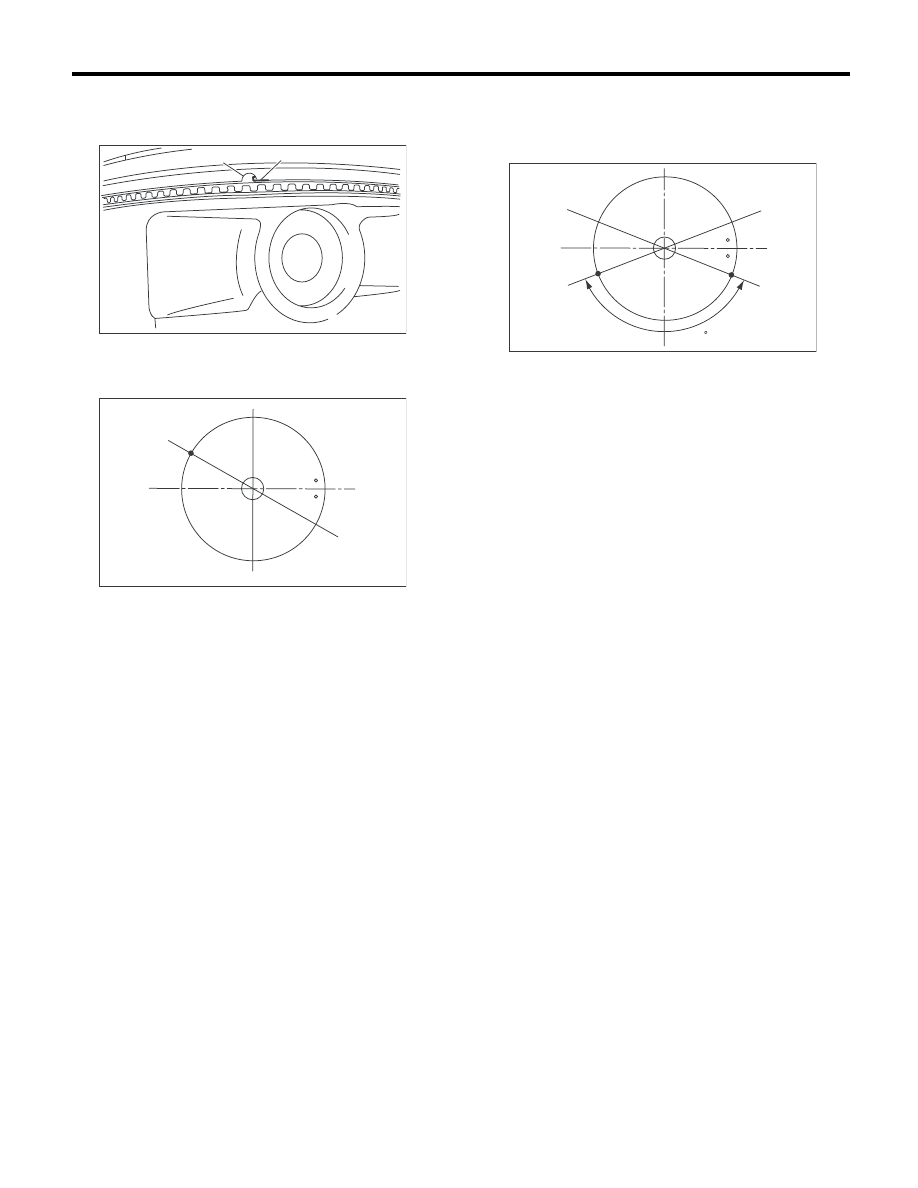

13) Расположите зазор кольца в точке (A) или
(B), как показано на рисунке.
14) Расположите зазор второго кольца в 180°
на противоположной стороне от зазора верх-
него кольца.
15) Расположите зазор верхней кромки масло-
съемного кольца в точке (С) на рисунке.
ME-00779
(A)
(B)
(D)
(C)
ME-00780
(J)
(H)
(G)
(E)
(F)
(I)
ME-00147
(B)
(C)
(D)
(E)
(F)
(G)
(H)
(A)
(A) Задний сальник
(B) Крепежный болт маховика
ME-00148
ST1
ST2
(B)
(A)
ME-00718
(A)
(B)
ME-02087
(C)
