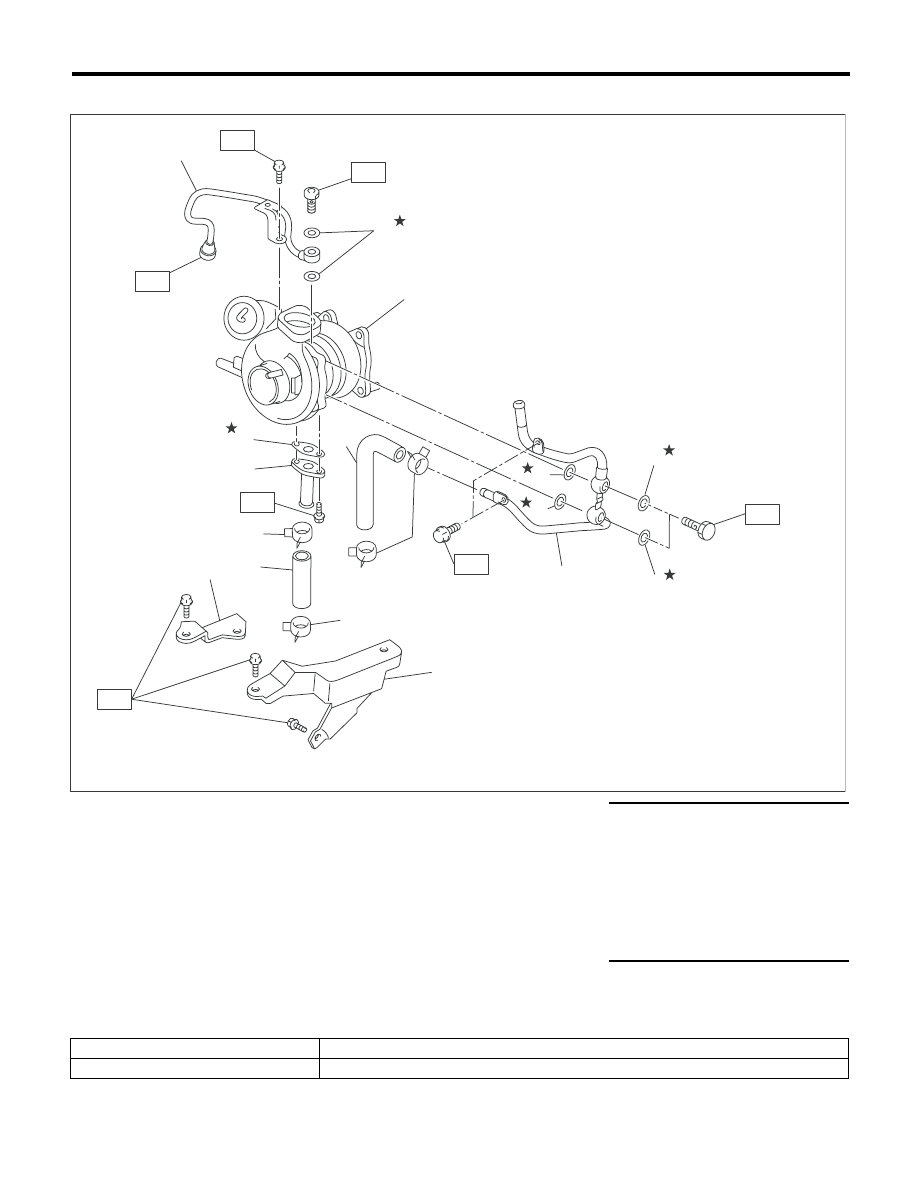

IN(H4DOTC)-6

Общие сведения

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

4. ТУРБОНАГНЕТАТЕЛЬ

B: ПОДГОТОВКА ИНСТРУМЕНТА

1. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

(1)

Трубка подачи масла

(8)

Трубка отвода масла

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Металлическая прокладка

(9)

Зажим

T1: 5 (0,5, 3,7)

(3)

Турбонагнетатель

(10) Шланг отвода масла

T2: 7,8 (0,8, 5,8)

(4)

Водяная трубка

(11) Правый кронштейн турбонагнетателя

T3: 16 (1,6, 11,8)

(5)

Зажим

(12) Левый кронштейн турбонагнетателя

T4: 20 (2,0, 14,8)

(6)

Шланг охлаждающей жидкости





T5: 23 (2,3, 17,0)

(7)

Прокладка



T6: 33 (3,4, 24,3)

НАИМЕНОВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Насос “Mityvac”

Используется для проверки привода перепускного клапана турбокомпрессора.

IN-02318

T3

T2

(3)

(8)

(4)

(5)

(9)

(9)

(6)

(12)

(2)

(2)

(2)

(7)

(2)

(11)

(10)

T6

T1

T4

T5

(1)

(2)

T2

IN(H4DOTC)-7

Общие сведения

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

C: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением электри-
ческих разъемов датчиков или блоков.

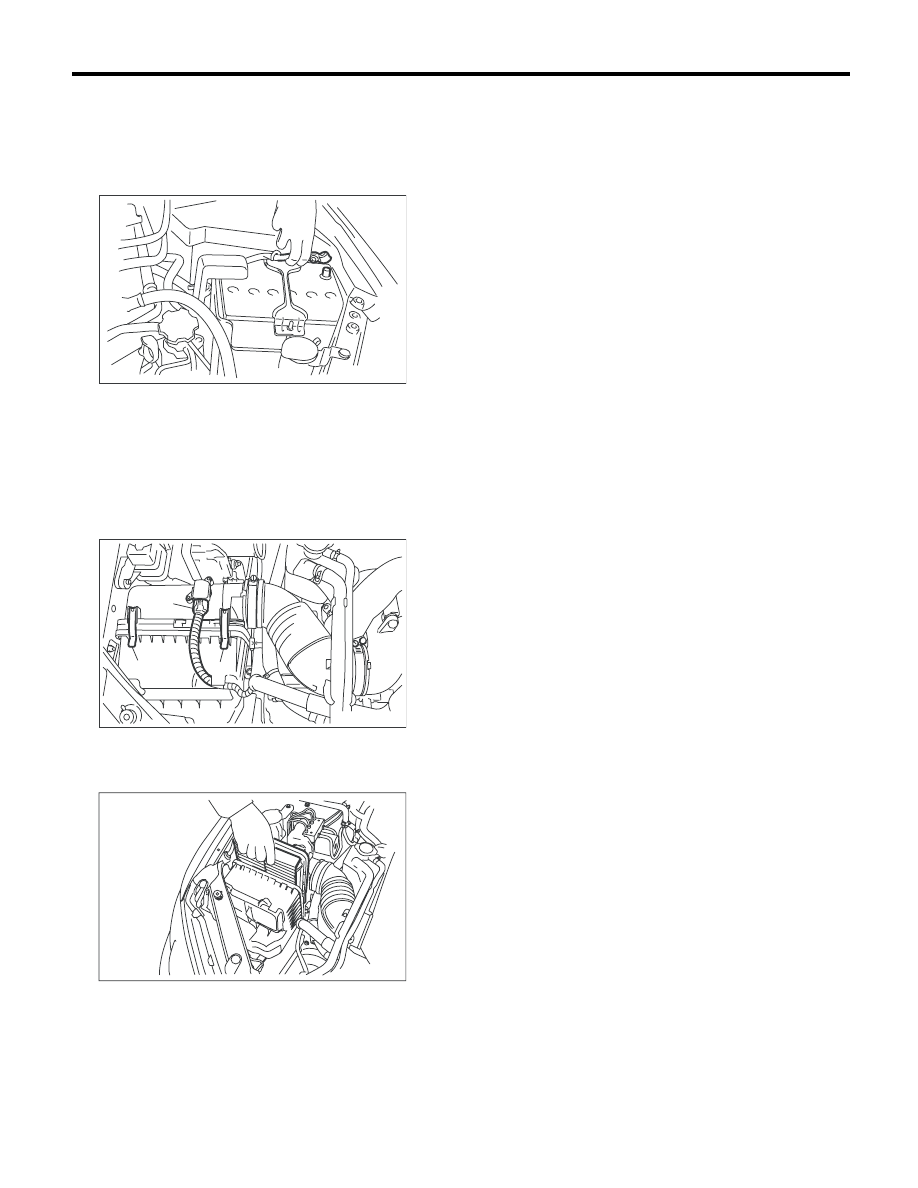

IN(H4DOTC)-8

Фильтрующий элемент воздушного фильтра

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

2. Фильтрующий элемент

воздушного фильтра

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите воздухозаборный короб.
<См. IN(H4DOTC)-10, СНЯТИЕ, Воздухозабор-
ный короб.>
3) Отсоедините разъем (A) от датчика массо-
вого расхода воздуха и температуры впускае-
мого воздуха.
4) Снимите с корпуса воздушного фильтра за-
жим (B).

5) Откройте корпус воздушного фильтра (за-
днюю часть) и извлеките фильтрующий эле-
мент воздушного фильтра.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
При замене фильтрующего элемента воздуш-
ного фильтра используйте оригинальный
фильтрующий элемент Subaru, соответству-
ющий типу двигателя. Использование других
фильтрующих элементов воздушного филь-
тра может негативно сказаться на характе-
ристиках двигателя.

ПРИМЕЧАНИЕ:
Проверьте корпус воздушного фильтра на
предмет наличия посторонних предметов.

C: ПРОВЕРКА

Замените при сильном повреждении или за-
грязнении.

IN-00203

(A)

(B)

(B)

IN-02272

IN-02255

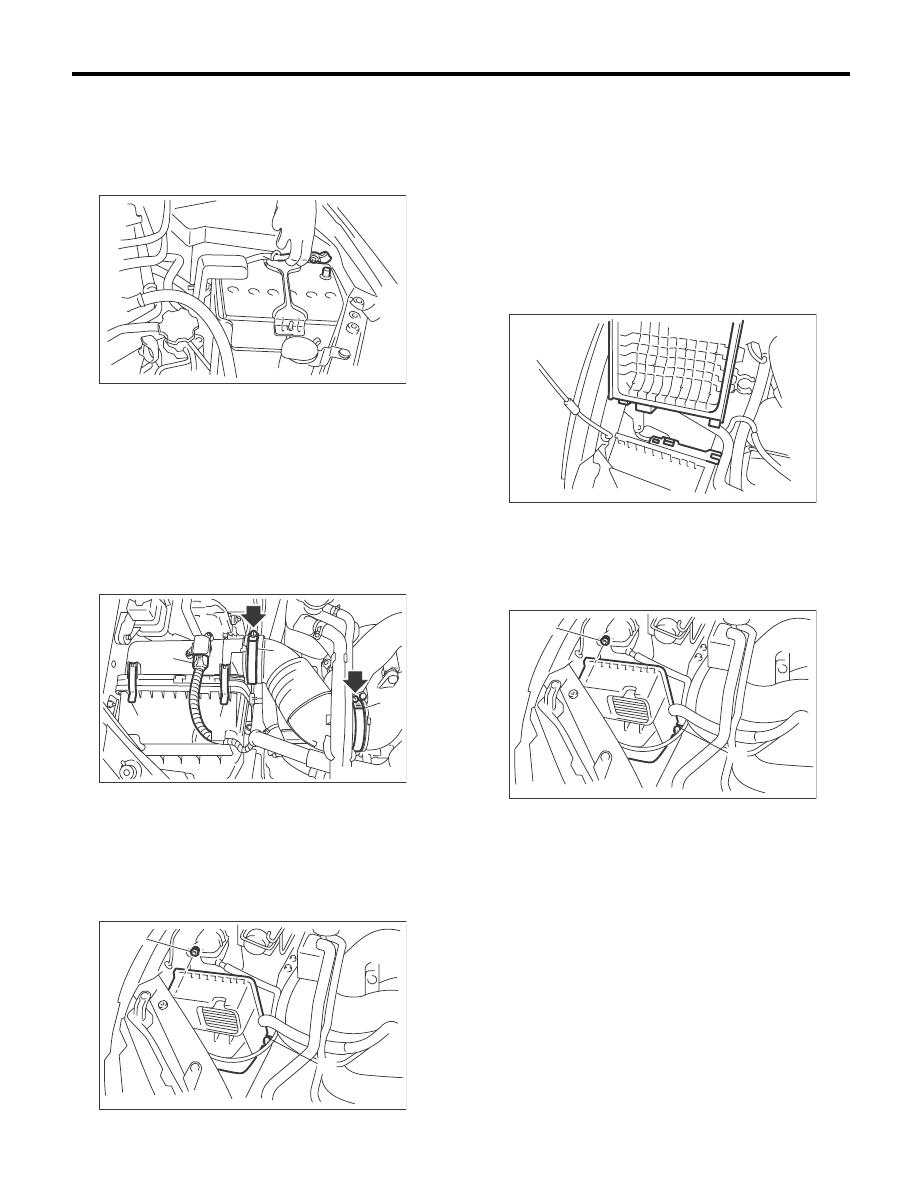

IN(H4DOTC)-9

Корпус воздушного фильтра

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

3. Корпус воздушного

фильтра

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите воздухозаборный короб.
<См. IN(H4DOTC)-10, СНЯТИЕ, Воздухозабор-
ный короб.>
3) Отсоедините разъем (A) от датчика массо-
вого расхода воздуха и температуры впускае-
мого воздуха.
4) Ослабьте хомут (В), который соединяет
впускной соединительный патрубок с впуск-
ным патрубком.
5) Снимите с корпуса воздушного фильтра за-
жим (С).

6) Снимите корпус воздушного фильтра (заднюю
часть) и впускной соединительный патрубок.
7) Снимите фильтрующий элемент воздушного
фильтра.
8) Отверните болты (A) и гайки (B), крепящие
корпус воздушного фильтра (переднюю часть)
к кузову.

9) Снимите корпус воздушного фильтра (пере-
днюю часть).

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
При установке корпуса воздушного фильтра
(задней части), совместите выступ на корпусе
воздушного фильтра (задней части) с отверс-
тием в корпусе воздушного фильтра (передней
части).

Момент затяжки:

Болт (A)

6 Нм (0,6 кгс-м, 4,4 фунт-сила-фут)

Гайка (B)

7,5 Нм (0,8 кгс-м, 5,5 фунт-сила-фут)

C: ПРОВЕРКА

Проверьте на предмет наличия трещин и ос-
лабленных соединений.

IN-00203

(A)

(B)

(B)

(C)

(C)

IN-02273

(B)

(A)

IN-02211

IN-00220

(B)

(A)

IN-02211
