ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

1. Общие сведения

A: УЗЕЛ

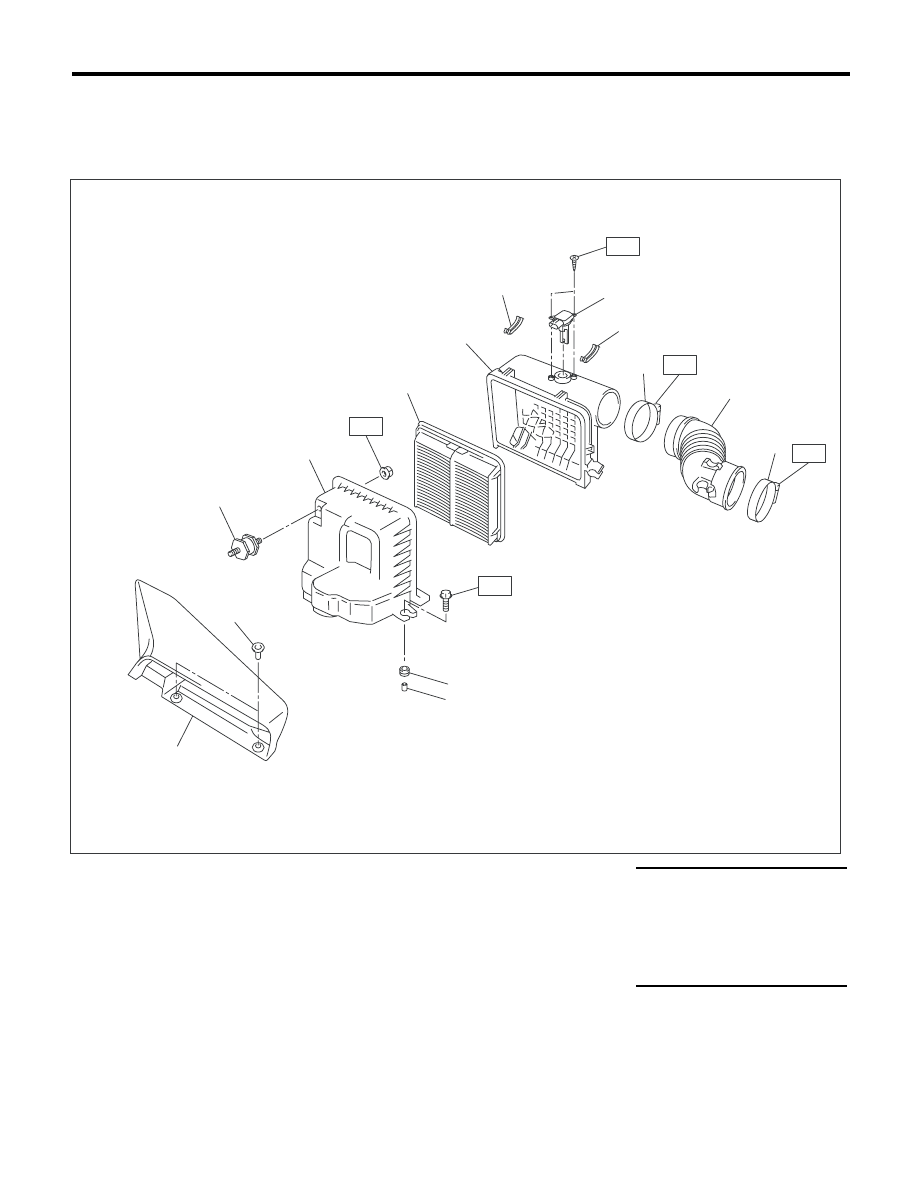

1. ВОЗДУШНЫЙ ФИЛЬТР

(1) Датчик массового расхода и температуры

впускаемого воздуха

(7)

Корпус воздушного фильтра
(передняя часть)

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2) Корпус воздушного фильтра (задняя часть)

(8)

Воздухозаборный короб

T1: 1 (0,1, 0,7)

(3) Зажим

(9)

Фиксатор

T2: 2,5 (0,3, 1,8)

(4) Впускной соединительный патрубок

(10)

Подушка

T3: 6 (0,6, 4,4)

(5) Хомут

(11)

Распорная втулка

T4: 7,5 (0,8, 5,5)

(6) Фильтрующий элемент воздушного фильтра

(12)

Подушка

T3

(6)

(8)

(7)

(4)

(3)

(3)

(2)

(1)

T1

T2

(5)

(5)

T2

(9)

(11)

T4

(12)

IN-02269

(10)

IN(H4DOTC)-3

Общие сведения

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

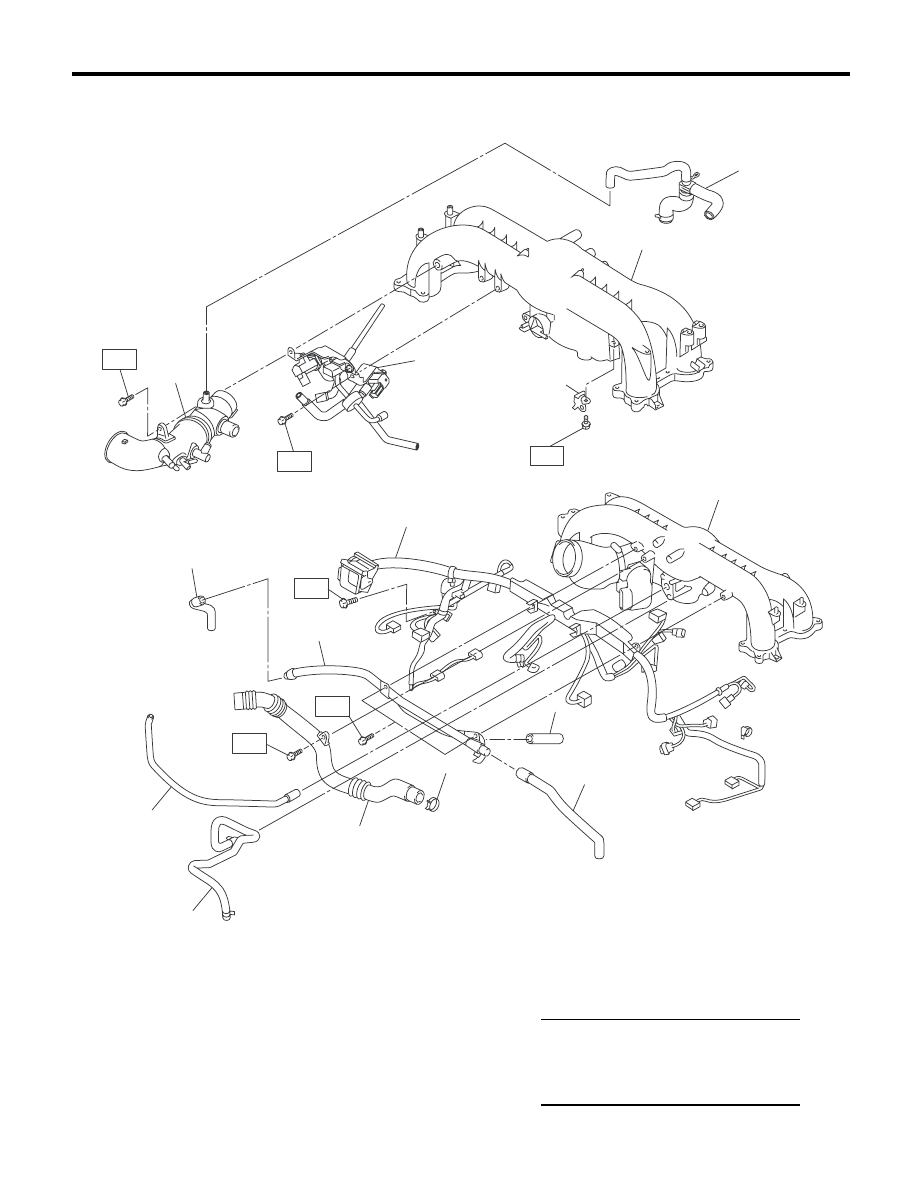

2. ВПУСКНОЙ ПАТРУБОК

• Модель с левосторонним управлением

(1) Узел шланга вентиляции картера

(8)

Трубка вентиляции картера

(14) Кронштейн электромагнитного клапана

(2) Впускной коллектор

(9)

Вакуумный шланг

(3) Узел кронштейна электромагнит-

ного клапана

(10) Обводная воздушная трубка Момент затяжки:

Нм (кгс-м, фунт-сила-фут)

(4) Впускной патрубок

(11) Хомут

T1: 6,4 (0,7, 4,7)

(5) Узел жгута проводки двигателя

(12) Вакуумный шланг

T2: 17 (1,7, 12,5)

(6) Вакуумный шланг

(13) Вакуумный шланг усилителя

тормозной системы

T3: 19 (1,9, 14,0)

(7) Вакуумный шланг

(2)

(9)

(8)

(6)

(12)

(13)

(7)

(5)

(3)

(4)

T3

T1

T1

T2

(14)

T1

(2)

(10)

(11)

T3

IN-02320

(1)

IN(H4DOTC)-4

Общие сведения

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

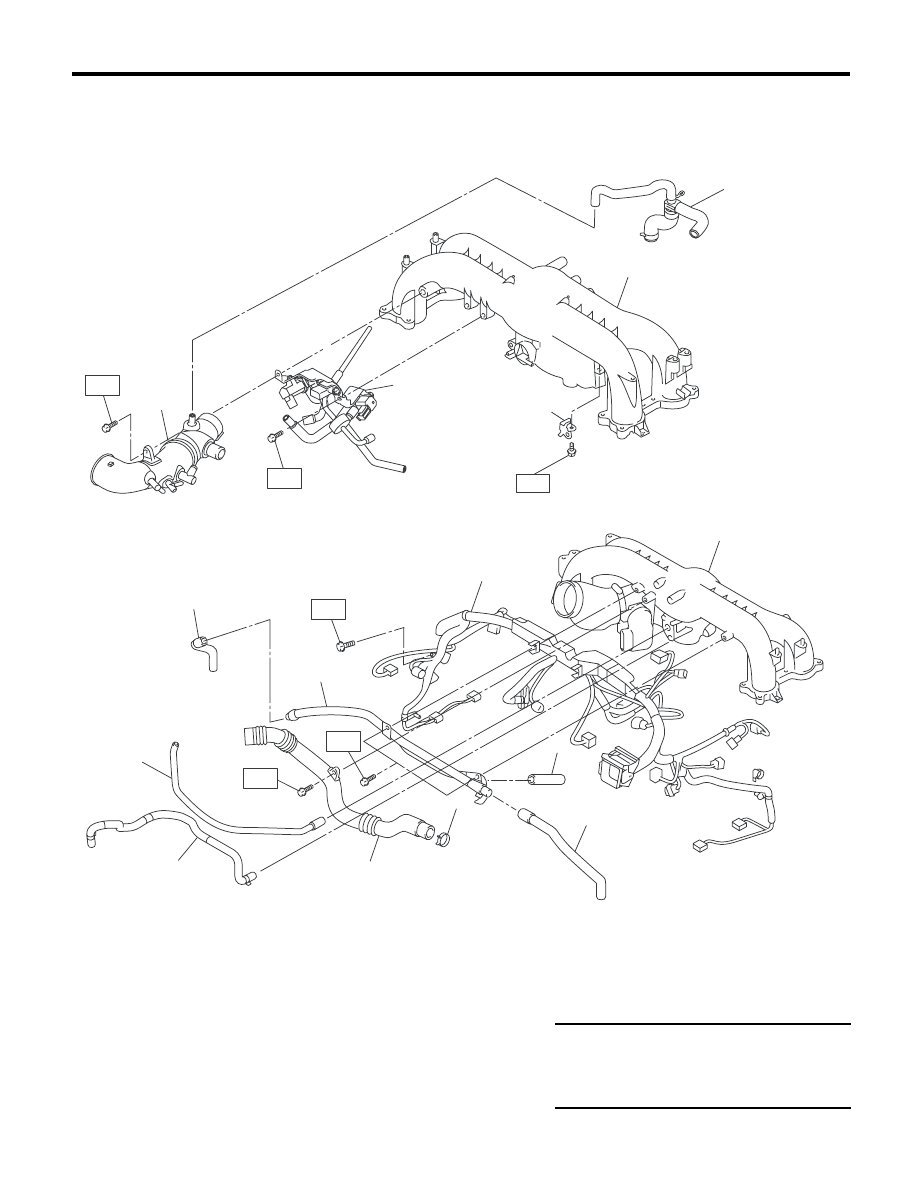

• Модель с правосторонним управлением

(1) Узел шланга вентиляции картера (8) Трубка вентиляции картера

(14) Кронштейн электромагнитного

клапана

(2) Впускной коллектор

(9) Вакуумный шланг

(3) Узел кронштейна электромагнит-

ного клапана

(10) Обводная воздушная трубка Момент затяжки:

Нм (кгс-м, фунт-сила-фут)

(4) Впускной патрубок

(11) Хомут

T1: 6,4 (0,7, 4,7)

(5) Узел жгута проводки двигателя

(12) Вакуумный шланг

T2: 17 (1,7, 12,5)

(6) Вакуумный шланг

(13) Вакуумный шланг усилителя

тормозной системы

T3: 19 (1,9, 14,0)

(7) Вакуумный шланг

(1)

(2)

(2)

(9)

(8)

(6)

(10)

(12)

(11)

(13)

(7)

(5)

(4)

T3

T1

T1

T2

(14)

T1

(3)

IN-02321

T3

IN(H4DOTC)-5

Общие сведения

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

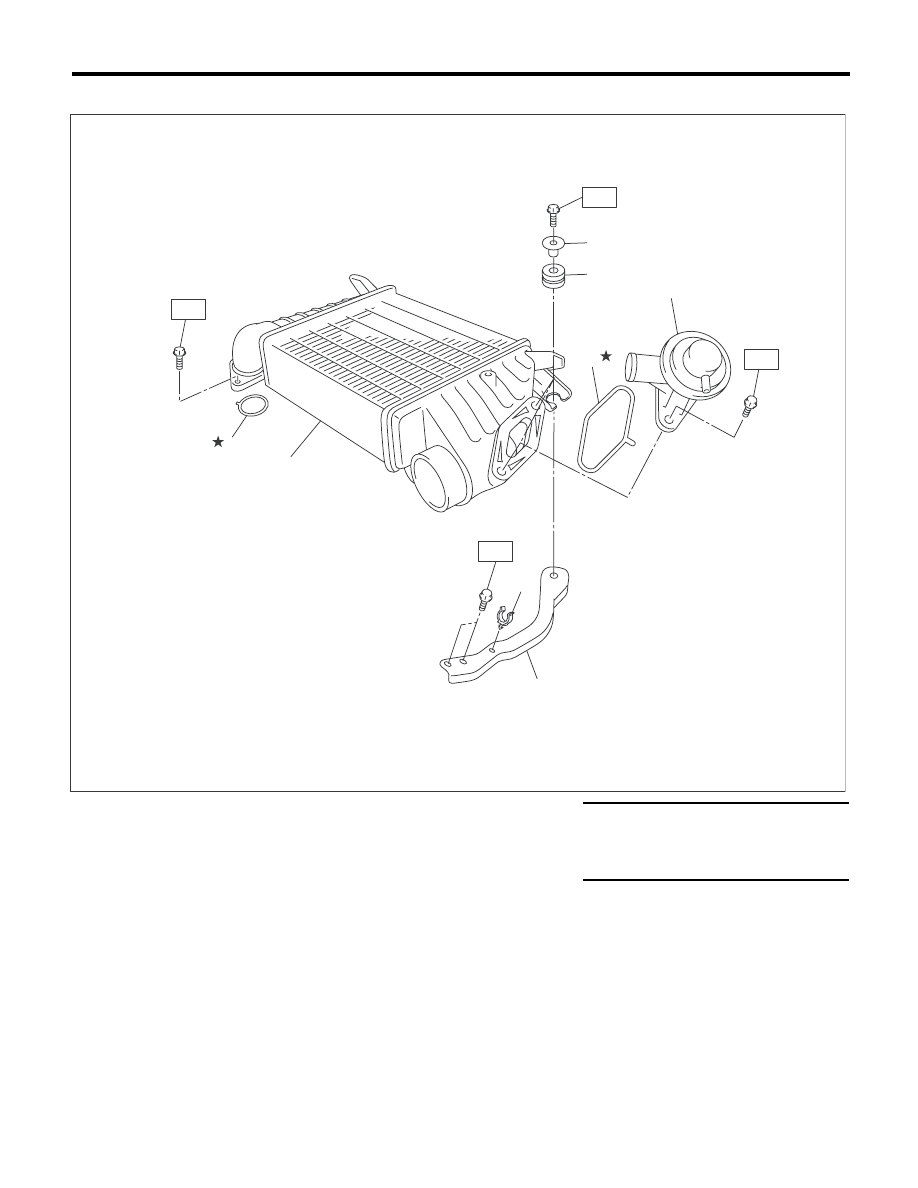

3. ПРОМЕЖУТОЧНЫЙ ОХЛАДИТЕЛЬ

(1) Промежуточный охладитель

(6) Подушка

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2) Уплотнительное кольцо

(7) Опора промежуточного охладителя

T1: 6,5 (0,7, 4,8)

(3) Воздушный перепускной клапан (8) Фиксатор вакуумного шланга усили-

теля тормозной системы (модель
с левосторонним управлением)

T2: 16 (1,6, 11,8)

(4) Уплотнительное кольцо

(5) Распорная втулка

IN-02298

T2

(1)

(2)

(3)

T1

(4)

T2

(5)

(6)

T2

(7)

(8)
