LU(H4DO 1.5)-4

Общие сведения

СИСТЕМА СМАЗКИ

B: УЗЕЛ

LU-02410

T7

T2

T1

T5

(9)

(8)

(7)

(6)

(23)

(16)

(26)

(5)

(4)

(3)

(2)

(1)

(37)

T3

(20)

T5

(28)

(25)

(27)

(29)

(33)

(18)

(19)

T9

(11)

(12)

(10)

T8

T3

(13)

T6

(14)

(15)

T3

T3

(31)

(32)

(30)

(17)

(35)

(30)

(38)

T3

T3

T3

(24)

T3

(34)

T10

(36)

T4

(22)

(21)

T3

(38)

(39)

LU(H4DO 1.5)-5

Общие сведения

СИСТЕМА СМАЗКИ

C: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей.
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением электри-
ческих разъемов датчиков или блоков.
• Если моторное масло попало на выхлопную
трубу или нижний кожух, то во избежание об-
разования дыма или пожара вытрите его при
помощи куска ткани.

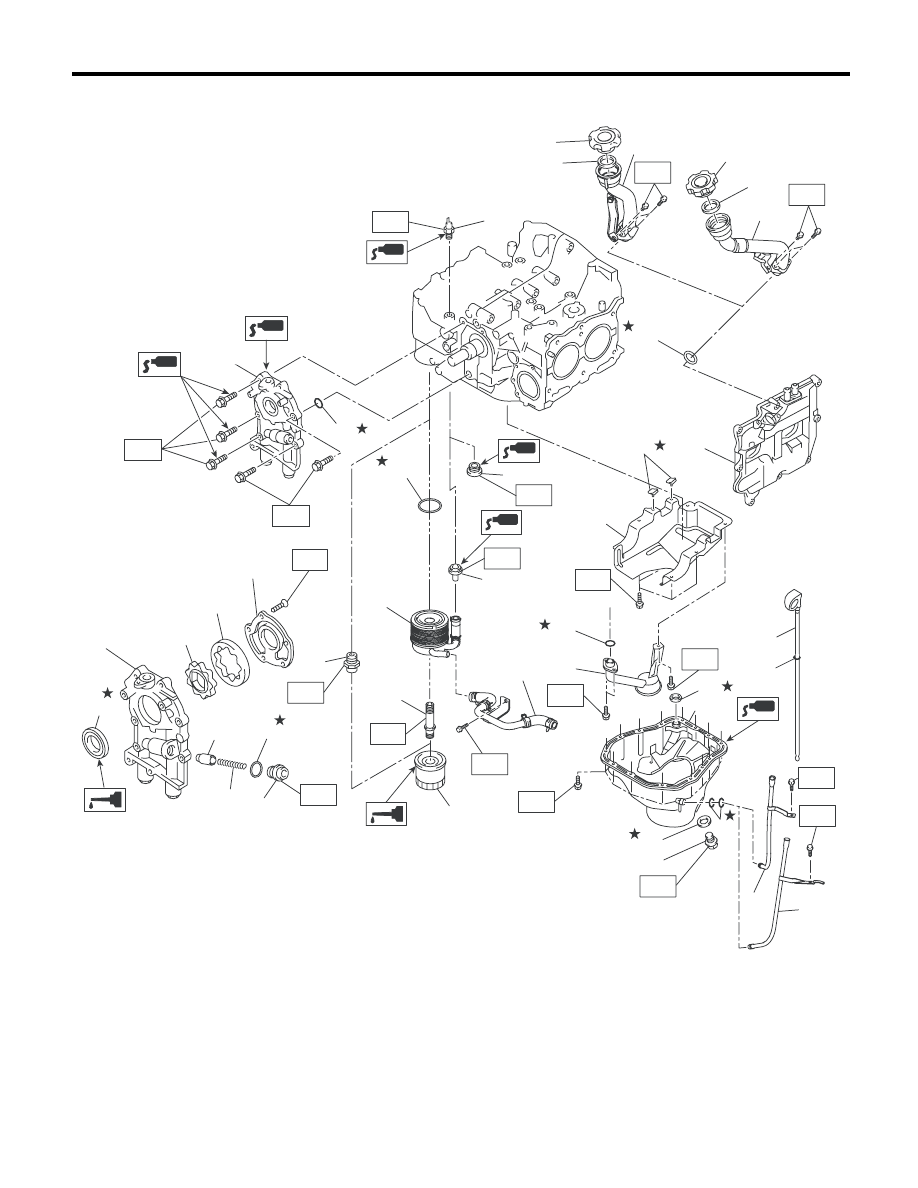

(1)

Заглушка

(18) Уплотнительное кольцо

(35)

Маслозаправочная труба (Мо-
дель DOHC с турбонаддувом)

(2)

Прокладка

(19) Клапанная крышка

(36)

Заглушка (модели без масля-
ного радиатора)

(3)

Пружина предохранительного
клапана

(20) Отражательная пластина

(37)

Уплотнительное кольцо

(4)

Предохранительный клапан

(21) Уплотнительное кольцо

(38)

Прокладка

(5)

Передний сальник

(22) Маслоприемник

(39)

Штуцер (модели с масляным
радиатором)

(6)

Корпус масляного насоса

(23) Прокладка



(7)

Внутренний ротор

(24) Направляющая щупа уровня масла

(модель DOHC без турбонаддува)

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(8)

Внешний ротор

T1: 5 (0,5, 3,7)

(9)

Крышка масляного насоса

(25) Поддон картера

T2: 5,4 (0,6, 4,0)

(10)

Масляный фильтр

(26) Щуп уровня масла

T3: 6,4 (0,7, 4,7)

(11)

Соединитель масляного радиа-
тора (модели с масляным ради-
атором)

(27) Прокладка сливной пробки

T4: 10 (1,0, 7,4)

(28) Сливная пробка

T5: 44 (4,5, 32,5)

(12)

Трубка масляного радиатора
(модели с масляным радиато-
ром)

(29) Прокладка (модели с масляным

радиатором)

T6: 69 (7,0, 50,9)

(30) Крышка маслозаправочной горло-

вины

T7: 25 (2,5, 18,4)

(13)

Масляный радиатор (модели с
масляным радиатором)

(31) Уплотнение

T8: 45 (4,6, 33,2)

(14)

Уплотнительное кольцо

(32) Соединитель масляного фильтра

(модели без масляного радиатора)

T9: 54 (5,5, 39,8)

(15)

Узел масляного насоса

T10: 70 (7,1, 51,6)

(16)

Датчик давления масла

(33) Уплотнительное кольцо

(17)

Маслозаправочная труба (мо-
дель DOHC без турбонаддува)

(34) Направляющая щупа уровня масла

(модель DOHC с турбонаддувом)

LU(H4DO 1.5)-6

Общие сведения

СИСТЕМА СМАЗКИ

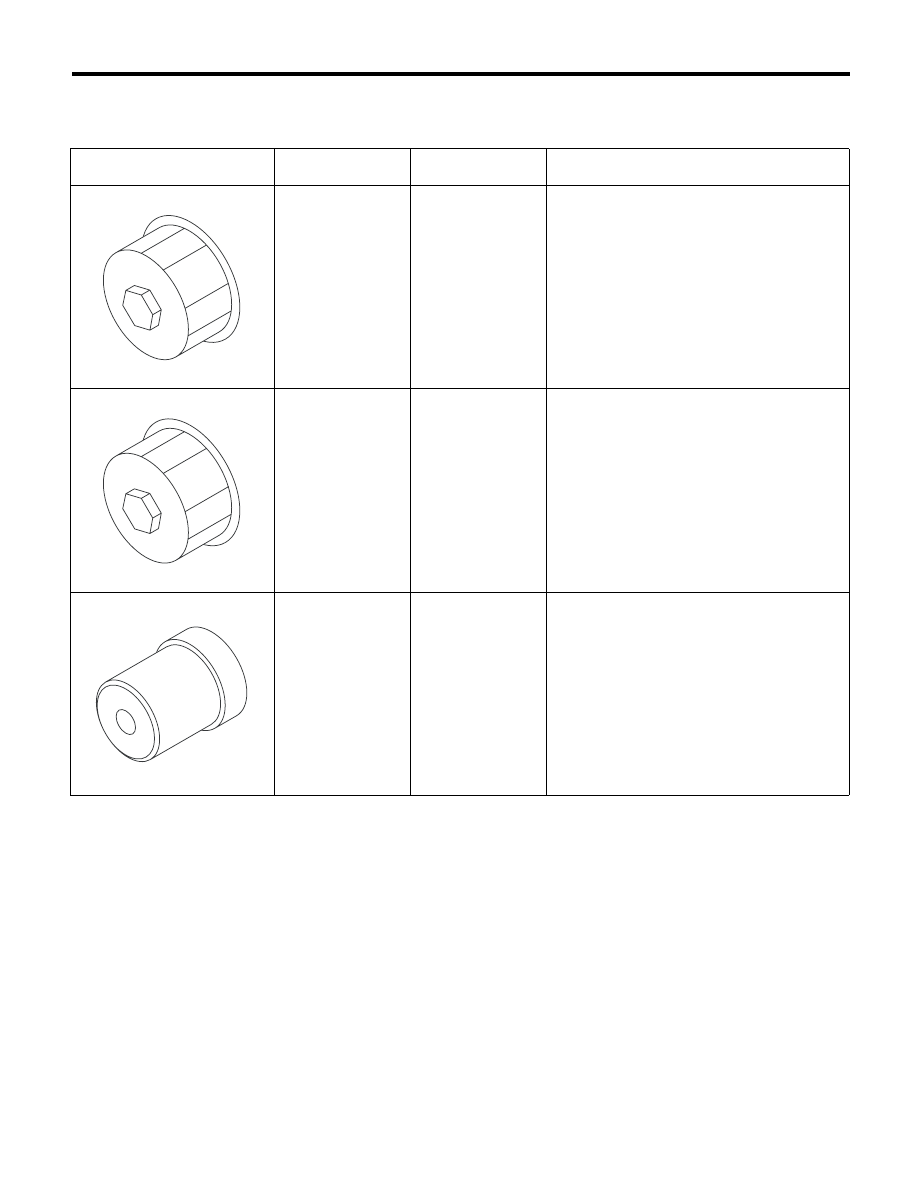

D: ПОДГОТОВКА ИНСТРУМЕНТА

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

18332AA000

КЛЮЧ МАСЛЯНО-
ГО ФИЛЬТРА

Используется для снятия и установки масля-
ного фильтра. (Внешний диаметр: 68 мм (2,68
дюйма))

18332AA010

КЛЮЧ МАСЛЯНО-
ГО ФИЛЬТРА

Используется для снятия и установки масля-
ного фильтра. (Внешний диаметр: 65 мм (2,56
дюйма).)

499587100

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ САЛЬНИ-
КА

Используется для установки сальника масля-
ного насоса.

ST18332AA000

ST18332AA010

ST-499587100

LU(H4DO 1.5)-7

Система давления масла

СИСТЕМА СМАЗКИ

2. Система давления масла

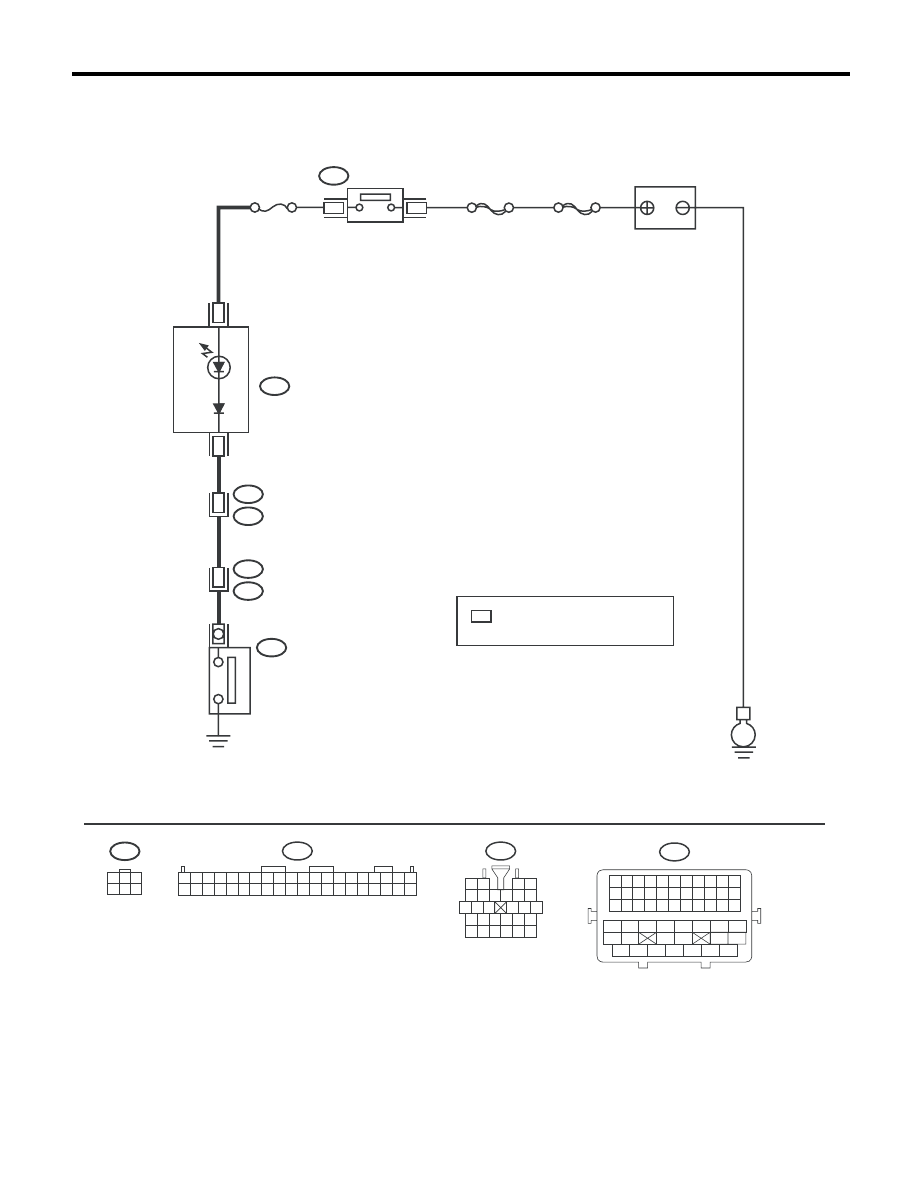

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

E

i1

B36

B21

E2

E11

No.5

SBF-6

ГЛАВНЫЙ SBF

B72

3

1

B72

19

i10

*

12

2

1

3

4 5 6

2

LU-02409

i10

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

i1

5 6 7 8

2

1

9

4

3

10

24

22

23

25

27

26

28

11 12 13

14 15 16

17 18 19 20 21

*

B21

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34

35

42

43

36

37

38

39

48

49

50

51

52

53

54

40

41

44

45

46

47

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

АККУМУЛЯТОР

КОМБИНАЦИЯ
ПРИБОРОВ

ПРЕДУПРЕЖДАЮЩАЯ

ЛАМПА ДАВЛЕНИЯ МА

СЛА

ДАТЧИК ДАВЛЕНИЯ МАСЛА

: МОДЕЛЬ БЕЗ ТУРБОНАДДУВА   : 31

  МОДЕЛЬ С ТУРБОНАДДУВОМ    : 45
