Subaru Impreza (2008 год). Обслуживание и эксплуатация - часть 95

CO(H4DO 1.5)-32

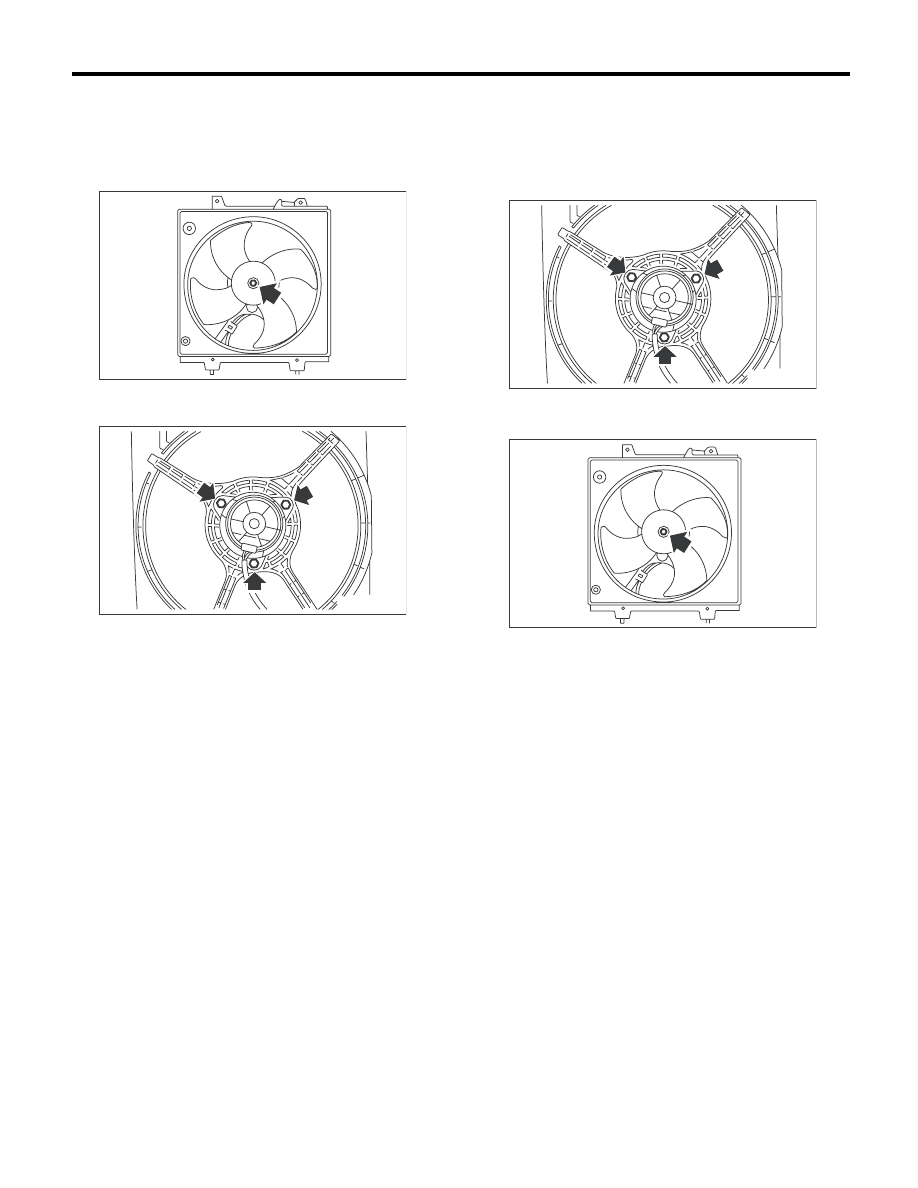

Основной вентилятор радиатора и электродвигатель вентилятора

СИСТЕМА ОХЛАЖДЕНИЯ

C: РАЗБОРКА

1) Снимите зажим, который крепит разъем
электродвигателя вентилятора к кожуху.
2) Отверните гайку, которая крепит вентиля-
тор к электродвигателю вентилятора.

3) Отверните болты, которые крепят электро-
двигатель вентилятора к кожуху.

D: СБОРКА

Сборка производится в порядке, обратном по-
рядку разборки.

Момент затяжки:

5 Нм (0,5 кгс-м, 3,7 фунт-сила-фут)

Момент затяжки:

3,4 Нм (0,3 кгс-м, 2,5 фунт-сила-фут)

CO-00102

CO-00098

CO-00098

CO-00102

CO(H4DO 1.5)-33

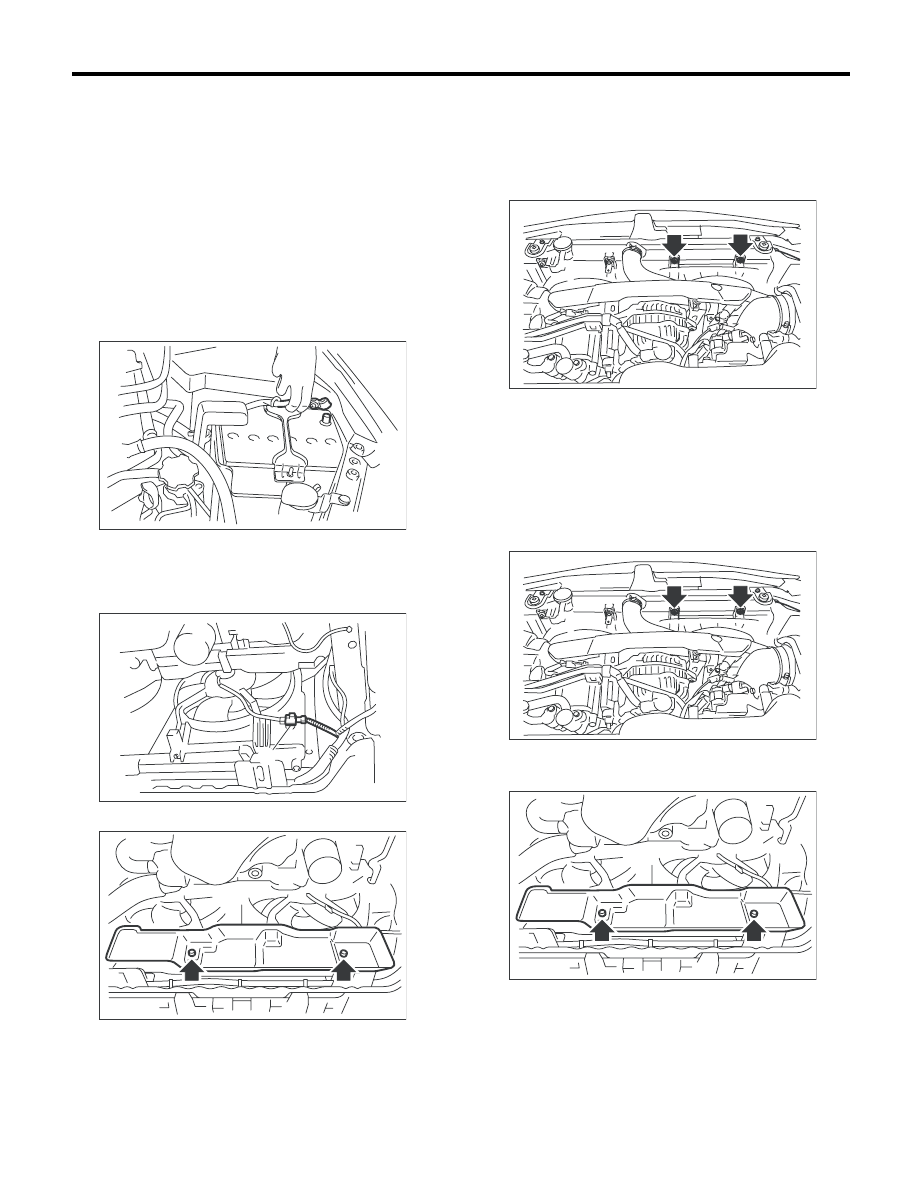

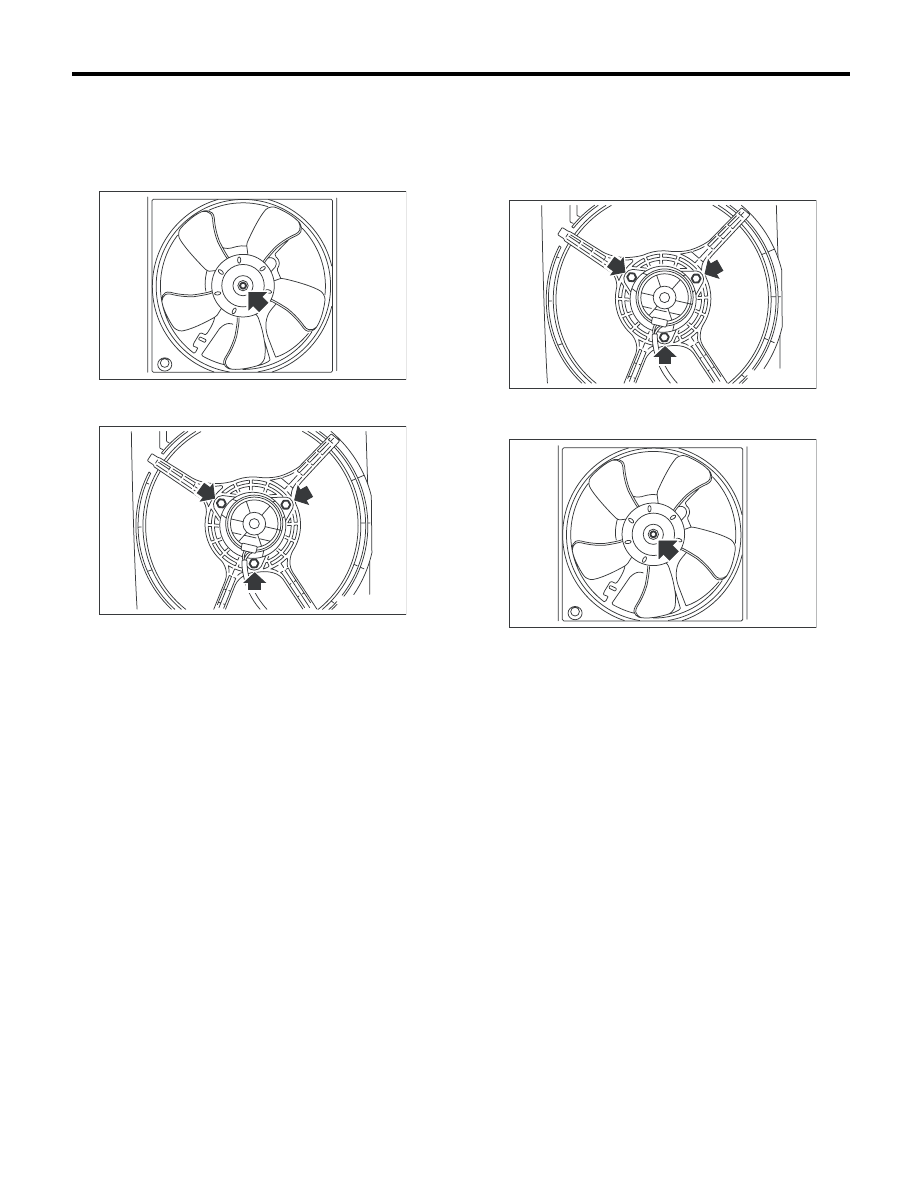

Вспомогательный вентилятор радиатора и электродвигатель вентилятора

СИСТЕМА ОХЛАЖДЕНИЯ

9. Вспомогательный

вентилятор радиатора
и электродвигатель
вентилятора

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
Вспомогательный вентилятор радиатора и
электродвигатель вентилятора устанавлива-
ется на модель с кондиционером воздуха.
1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.

3) Поднимите автомобиль на подъемнике.
4) Снимите нижний кожух.
5) Отсоедините разъем (B) электродвигателя
вспомогательного вентилятора радиатора.

6) Снимите теплозащитный экран. (Модель AT)

7) Снимите шланг ATF с зажима на узле элект-
родвигателя вспомогательного вентилятора
радиатора. (Модель AT)
8) Опустите автомобиль.

9) Снимите воздухозаборный короб.
<См. IN(H4DO 1.5)-8, СНЯТИЕ, Воздухозабор-
ный короб.>
10) Отверните болты, которые удерживают ко-
жух вспомогательного вентилятора радиатора
на радиаторе.

11) Снимите узел электродвигателя вспомога-
тельного вентилятора радиатора с автомобиля.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

7,5 Нм (0,8 кгс-м, 5,5 фунт-сила-фут)

Момент затяжки:

3 Нм (0,3 кгс-м, 2,2 фунт-сила-фут)

IN-00203

CO-00275

(B)

CO-02355

CO-02382

CO-02382

CO-02355

CO(H4DO 1.5)-34

Вспомогательный вентилятор радиатора и электродвигатель вентилятора

СИСТЕМА ОХЛАЖДЕНИЯ

C: РАЗБОРКА

1) Снимите фиксатор, который крепит разъем
электродвигателя вентилятора к кожуху.
2) Отверните гайку, которая крепит вентиля-
тор к электродвигателю вентилятора.

3) Отверните болты, которые крепят электро-
двигатель вентилятора к кожуху.

D: СБОРКА

Сборка производится в порядке, обратном по-
рядку разборки.

Момент затяжки:

5 Нм (0,5 кгс-м, 3,7 фунт-сила-фут)

Момент затяжки:

3,4 Нм (0,3 кгс-м, 2,5 фунт-сила-фут)

CO-00097

CO-00098

CO-00098

CO-00097

CO(H4DO 1.5)-35

Расширительный бачок

СИСТЕМА ОХЛАЖДЕНИЯ

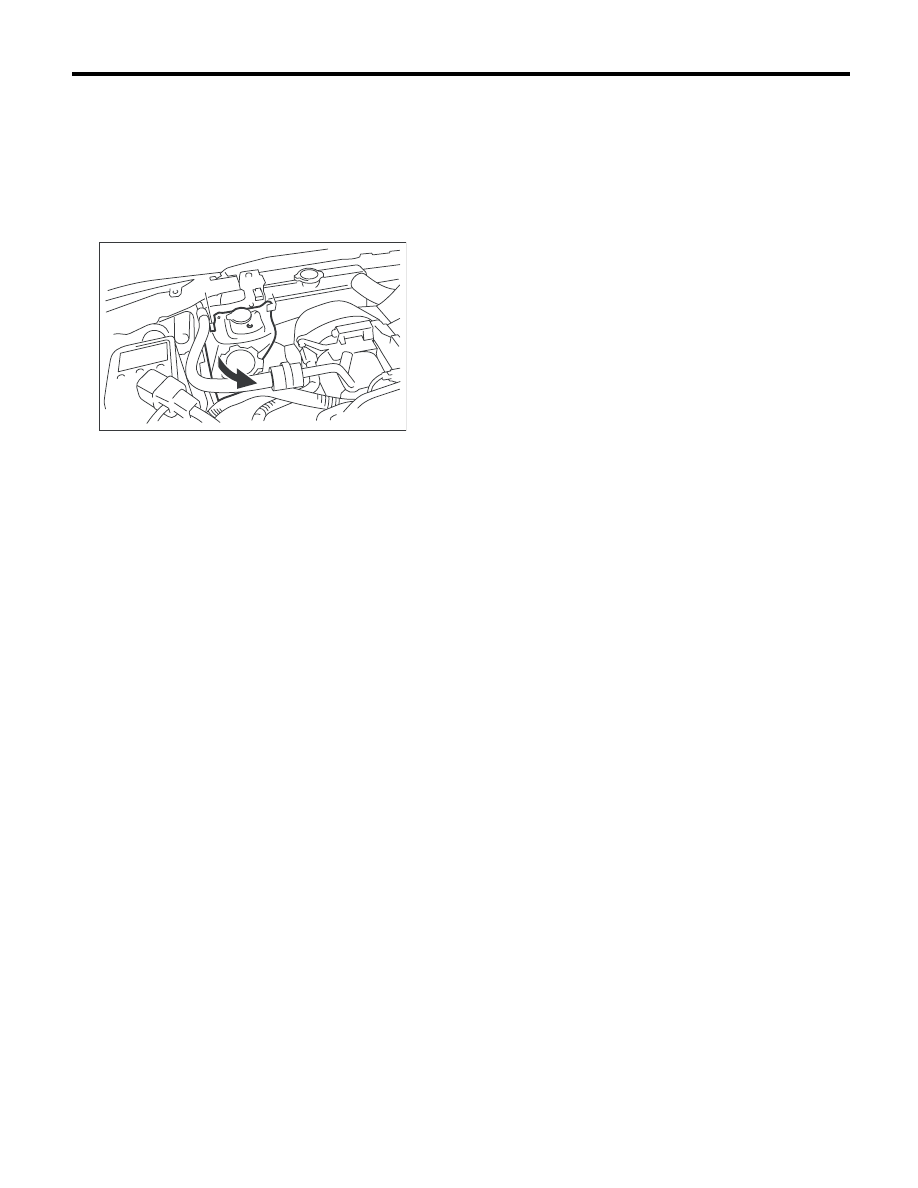

10.Расширительный бачок

A: СНЯТИЕ

1) Отсоедините переливной шланг, который
присоединен к заливной горловине радиатора.
2) Нажмите на защелку (A), и вытащите расши-
рительный бачок в направлении стрелки, что-
бы снять его.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Убедитесь, что уровень охлаждающей жидкос-
ти двигателя находится между отметками
“FULL” и “LOW”.

CO-00279

(A)
