Subaru Forester (2004 год). Обслуживание и эксплуатация - часть 821

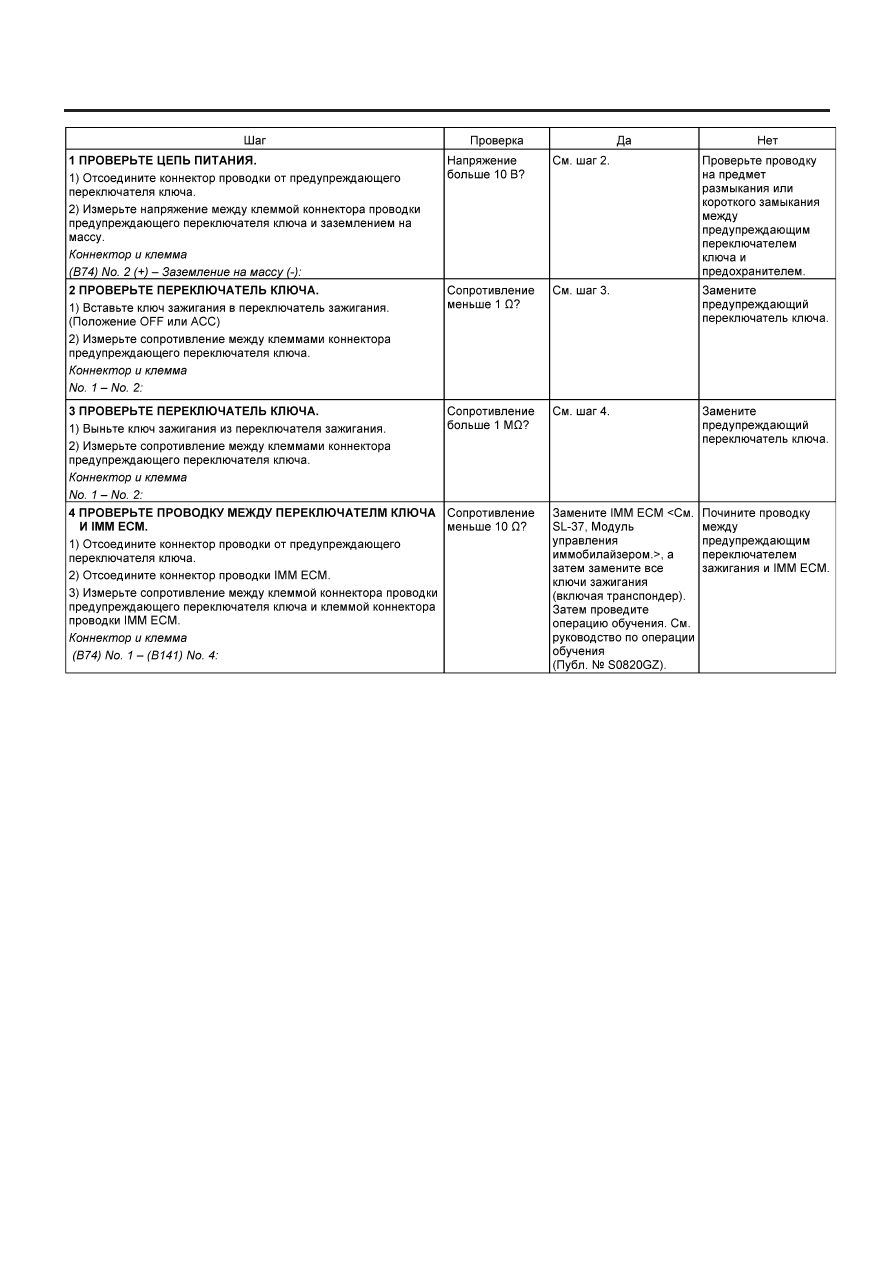

ТАБЛИЦА ДИАГНОСТИКИ ДЛЯ СВЕТОВОГО ИНДИКАТОРА ИММОБИЛАЙЗЕРА

IM-12

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

2. ПРОВЕРЬТЕ ЦЕПЬ ПЕРЕКЛЮЧАТЕЛЯ КЛЮЧА

ДИАГРАММА ПРОВОДКИ:

Модель LHD

Модель RHD

Предупреждающий
переключатель ключа

Аккумулятор

ТАБЛИЦА ДИАГНОСТИКИ ДЛЯ СВЕТОВОГО ИНДИКАТОРА ИММОБИЛАЙЗЕРА

IM-13

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

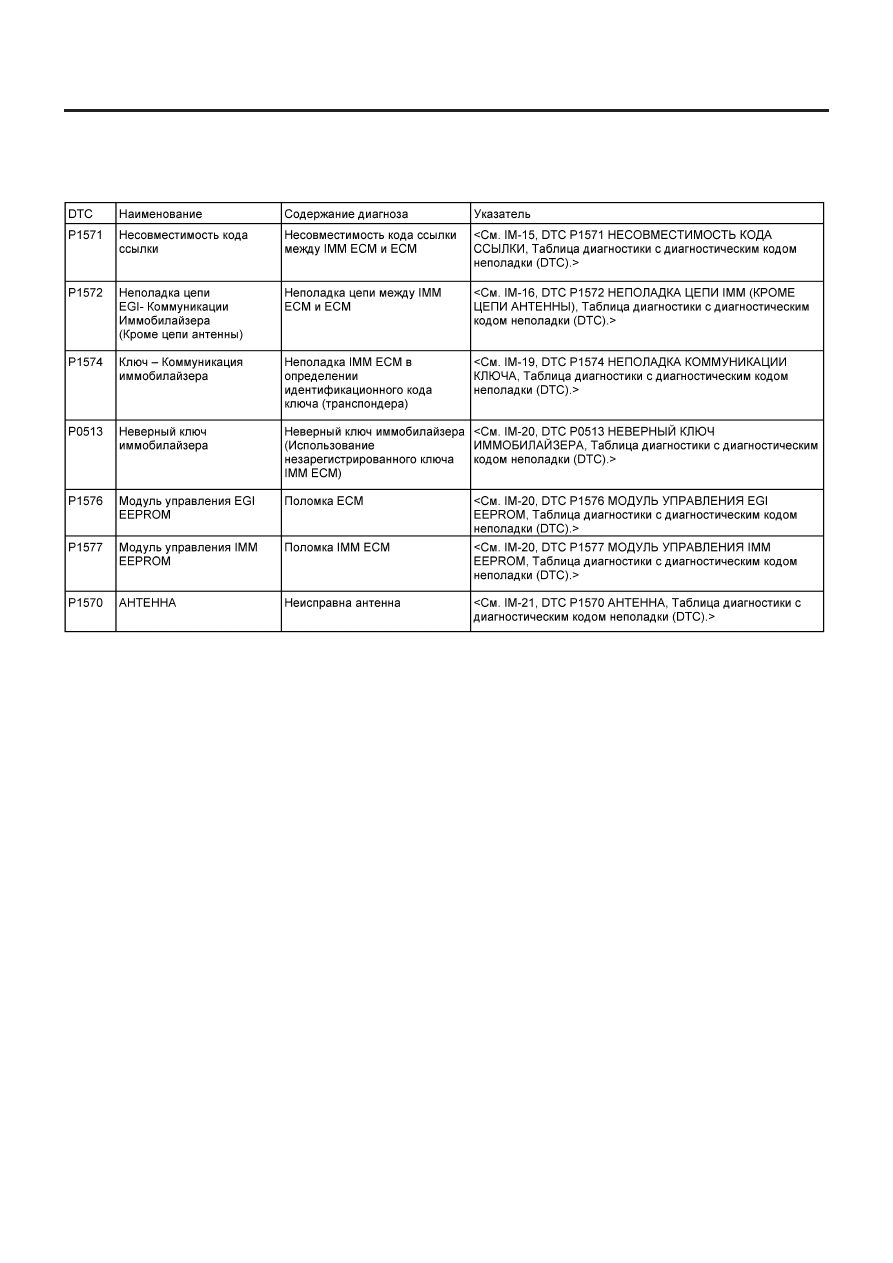

СПИСОК ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

IM-14

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

9. Список диагностического кода неполадки (DTC)

A: СПИСОК

ПРИМЕЧАНИЕ:
Если выводится какой-либо DTC, кроме вышеуказанных DTC иммобилайзера, проведите диагностику DTC двигателя. <См.
EN(H4SO)-72,  Список диагностического кода неполадки (DTC).> или <См. EN(H4DOTC)-74, Список диагностического кода непо-
ладки (DTC).> или См. EN(H4DOTC 2.5)-65, Список диагностического кода неполадки (DTC).>

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

IM-15

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

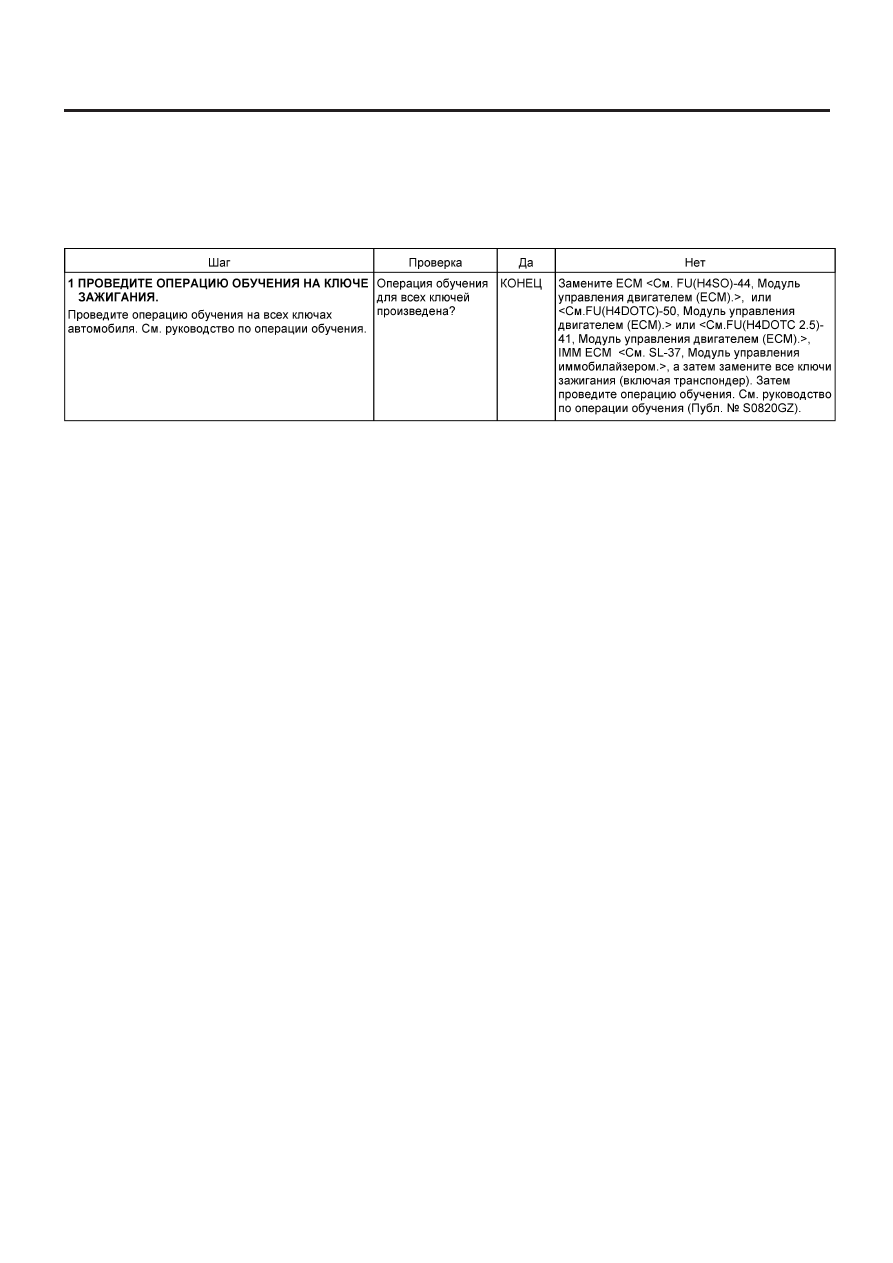

10. Процедура диагностики с диагностическим кодом неполадки (DTC)

А:  DTCP1571 НЕСОВМЕСТИМОСТЬ КОДА ССЫЛКИ

ДИАГНОЗ:
Несовместимость кода ссылки между IMM ECM и ECM.
