Subaru Forester (2004 год). Обслуживание и эксплуатация - часть 820

СЧИТЫВАНИЕ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

IM-8

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

6. Считывание диагностического кода

неполадки (DTC)

A: ОПЕРАЦИЯ

1) В «Главном меню» выберите {Проверка каждой системы} и
нажмите клавишу [YES].
2) В «Меню выбора системы» выберите {Система управления
двигателем} и нажмите клавишу [YES].
3) Нажмите клавишу [YES] после высвечивания информации
о типе двигателя.
4) В «Диагностике двигателя» выберите {Отображение DTC} и
нажмите клавишу [YES].
5) В «Отображении DTC» выберите {Текущий DTC} или {исто-
рический DTC} и нажмите клавишу [YES].

ПРИМЕЧАНИЕ:
• Для информации о детальной процедуре см. РУКОВОДСТВО
ПО ИСПОЛЬЗОВАНИЮ СЕЛЕКТОРНОГО МОНИТОРА SUBARU.
• Для деталей, касающихся DTC, см. Список DTC. <См. IM-14,
LIST, Список диагностического кода неполадки(DTC).>

РЕЖИМ ОЧИСТКИ ПАМЯТИ

IM-9

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

7. Режим очистки памяти

A: ОПЕРАЦИЯ

1) В «Главном меню» выберите {Проверка каждой системы} и
нажмите клавишу [YES].
2) В «Меню выбора системы» выберите {Система управления
двигателем} и нажмите клавишу [YES].
3) Нажмите клавишу [YES] после высвечивания информации
о типе двигателя.
4) В «Диагностике двигателя» выберите {Очистка памяти} и
нажмите клавишу [YES].
5) Когда на экране появится «Сделано» выключите Селектор-
ный Монитор Subaru и поверните зажигание в положение OFF.

ПРИМЕЧАНИЕ:
• После того, как память будет очищена, необходимо иници-
ализировать ISC. Для этого поверните зажигание в положе-
ние ON. Подождите 3 секунды перед запуском двигателя.
• Для информации о детальной процедуре см. РУКОВОДСТВО
ПО ИСПОЛЬЗОВАНИЮ СЕЛЕКТОРНОГО МОНИТОРА SUBARU.

ТАБЛИЦА ДИАГНОСТИКИ ДЛЯ СВЕТОВОГО ИНДИКАТОРА ИММОБИЛАЙЗЕРА

IM-10

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

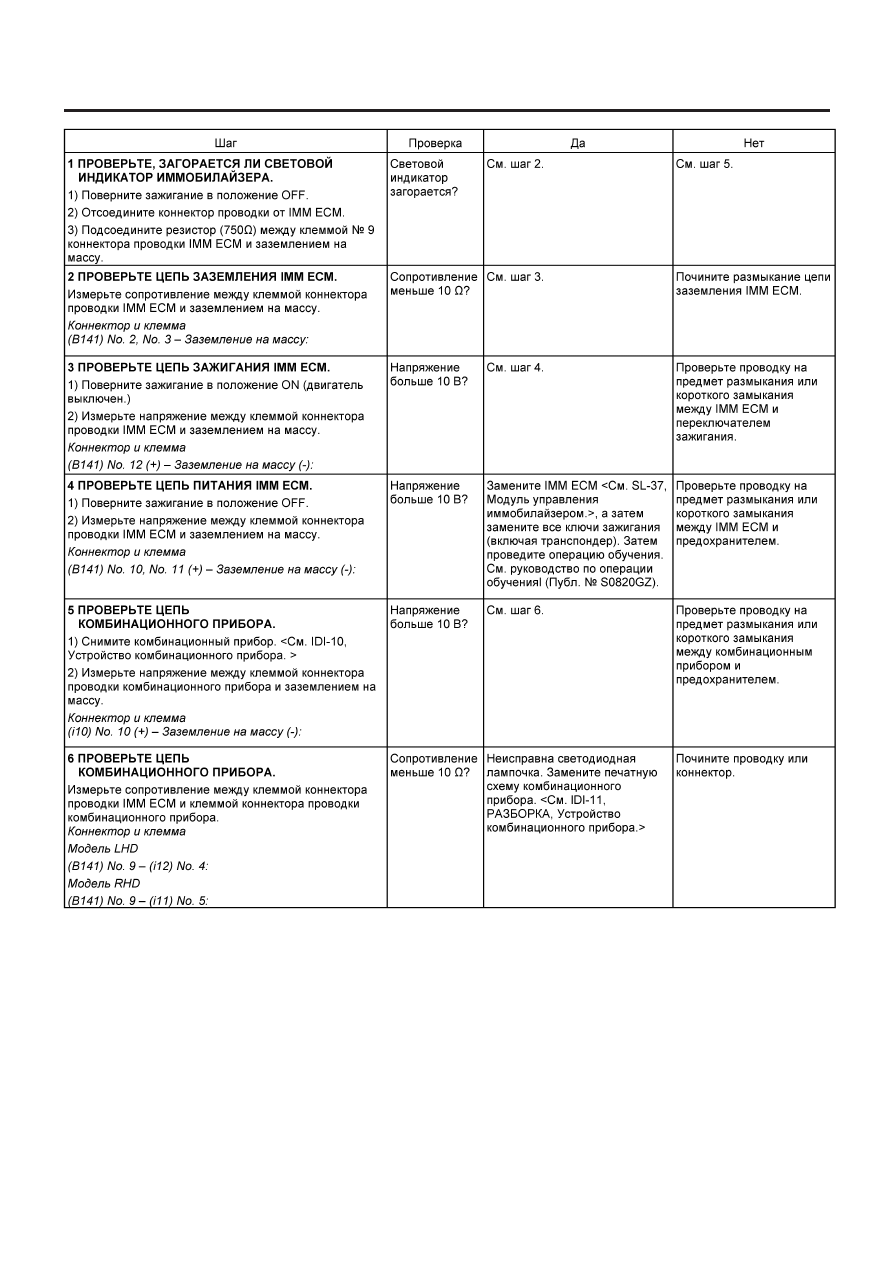

8. Таблица диагностики для светового индикатора иммобилайзера

A:  ОСМОТР

1. ПРОВЕРЬТЕ ЦЕПЬ ИНДИКАТОРА ИММОБИЛАЙЗЕРА

ДИАГРАММА ПРОВОДКИ:

Модель LHD

Модель RHD

Модель LHD

Модель RHD

Модель LHD турбо

Модель МТ
и модель турбо АТ

Модель МТ
и модель турбо АТ

Кроме модели LHD
турбо

Комбинационный прибор

Переключатель
зажигания

Световой

индикатор

иммобилайзера

Аккумулятор

Модель АТ не турбо

Модель АТ не турбо

ТАБЛИЦА ДИАГНОСТИКИ ДЛЯ СВЕТОВОГО ИНДИКАТОРА ИММОБИЛАЙЗЕРА

IM-11

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)
