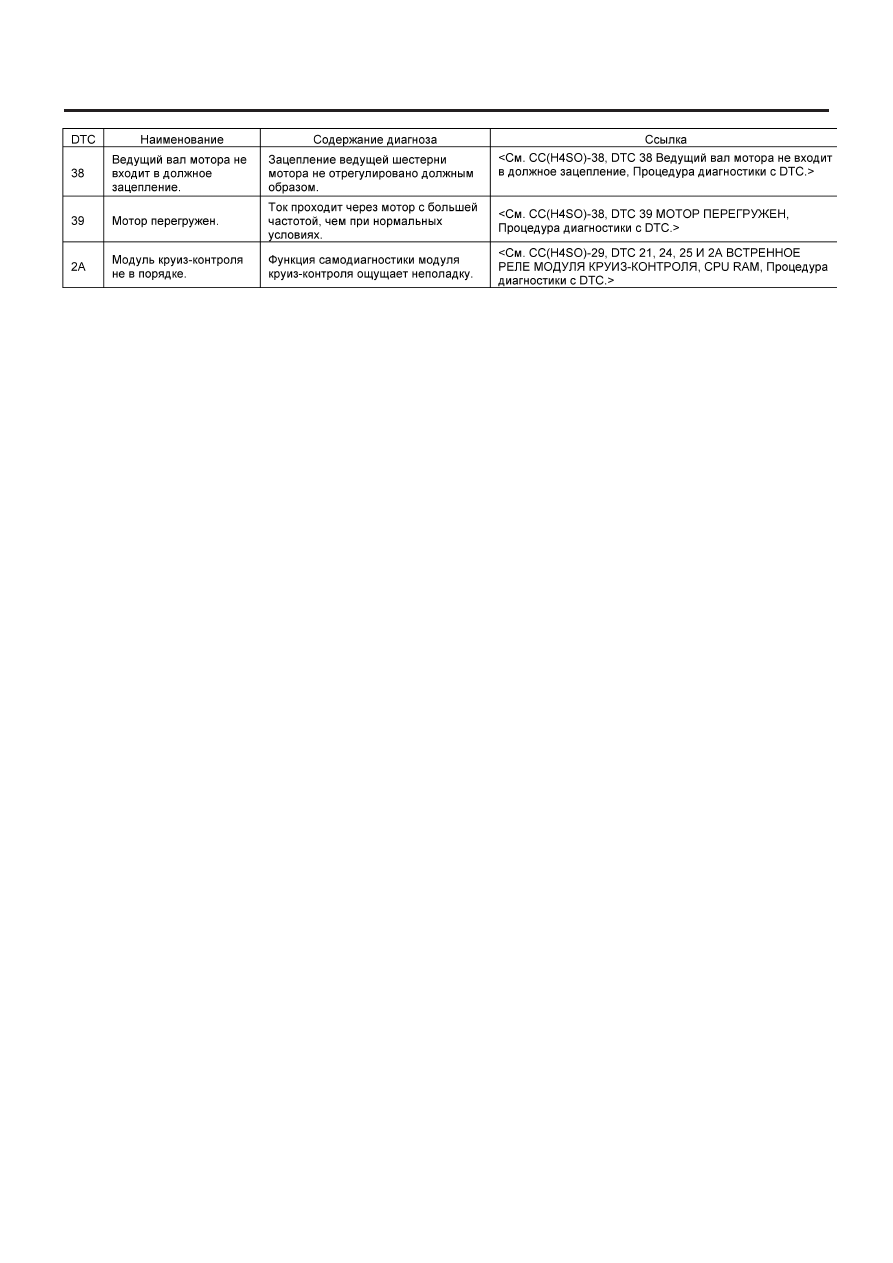

СПИСОК ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

CC(H4SO)-28

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

CC(H4SO)-29

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

8. Процедура диагностики

с диагностическим кодом неполадки
(DTC)

A: DTC 21, 24, 25 И 2A ВСТРОЕННОЕ РЕЛЕ

МОДУЛЯ КРУИЗ-КОНТРОЛЯ, CPU RAM

ДИАГНОЗ:
• Плохая сварка встроенного реле модуля круиз-контроля.
• Поломка встроенного CPU RAM модуля круиз-контроля.

СИМПТОМ НЕПОЛАДКИ:
• Круиз-контроль отменяется, а также отменяется запомнен-
ная скорость круиза.
• После отмены круиз-контроля он не может быть установ-
лен, пока переключатель зажигания и главный переключатель
круиз-контроля не выключатся, а затем не включатся снова.

ПРИМЕЧАНИЕ:
Проверьте входной/выходной сигнал и сигнал скорости авто-
мобиля с помощью селекторного монитора. Когда сигналы в
порядке, это означает поломку в модуле круиз-контроля.
(проверьте питание и состояние заземления модуля круиз-
контроля.)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

CC(H4SO)-30

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

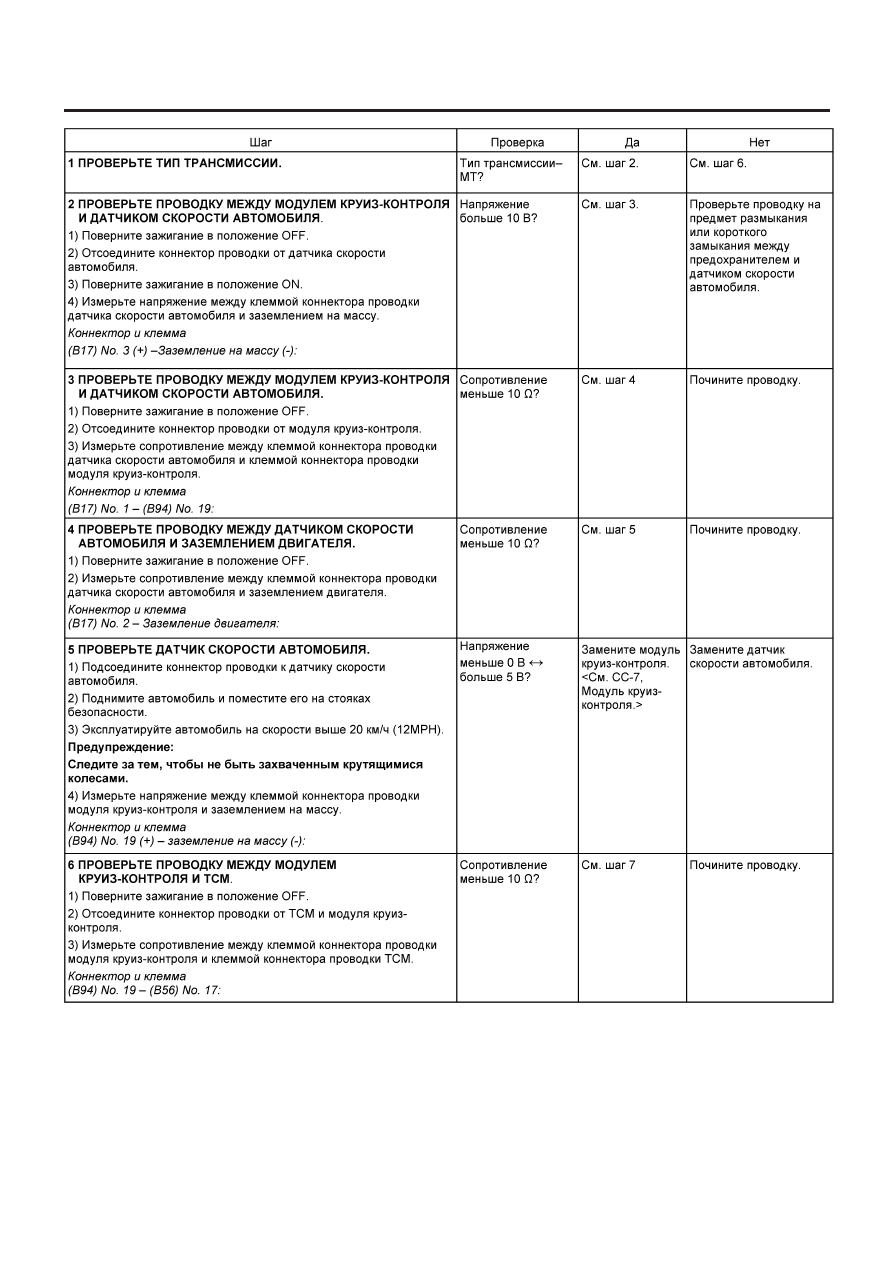

B:  DTC 22 ДАТЧИК СКОРОСТИ АВТОМОБИЛЯ

ДИАГНОЗ:
Отсоединение или короткое замыкание системы датчика скорости автомобиля.

СИМПТОМ НЕПОЛАДКИ:
Нельзя установить круиз-контроль. (Сразу же отменяется.)

ДИАГРАММА ПРОВОДКИ:

Модель AT

Модель MT

Модуль

круиз-

контроля

Переключатель
зажигания

Датчик
скорости
автомобиля
(МТ)

Модель LHD
турбо

Кроме модели
LHD турбо

Модель не
турбо

Модель турбо

Главное реле

Аккумулятор

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

CC(H4SO)-31

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)
