Subaru Forester (2004 год). Обслуживание и эксплуатация - часть 807

ПРОЦЕДУРА ДИАГНОСТИКИ С СИМПТОМАМИ

CC(H4SO)-24

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С СИМПТОМАМИ

CC(H4SO)-25

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

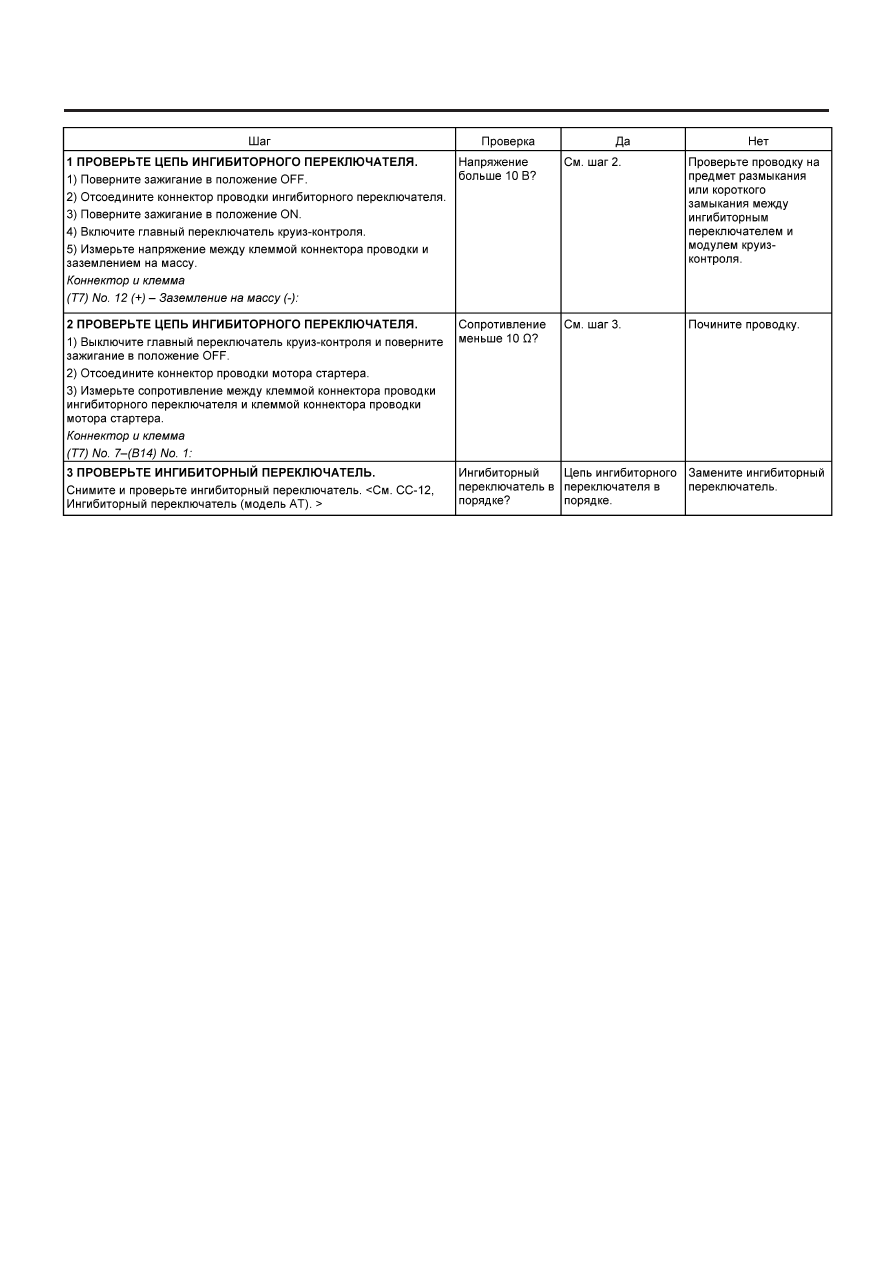

Н: ПРОВЕРЬТЕ ИНГИБИТОРНЫЙ ПЕРЕКЛЮЧАТЕЛЬ (МОДЕЛЬ АТ)

СИМПТОМ НЕПОЛАДКИ:
Нельзя установить круиз-контроль.

ДИАГРАММА ПРОВОДКИ:

С системой безопасности

Без системы безопасности

Мотор

стартера

Ингибиторный

переключатель (АТ)

К системе
безопасности

Модуль

круиз-

контроля

Реле безопасности

Аккумулятор

ПРОЦЕДУРА ДИАГНОСТИКИ С СИМПТОМАМИ

CC(H4SO)-26

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

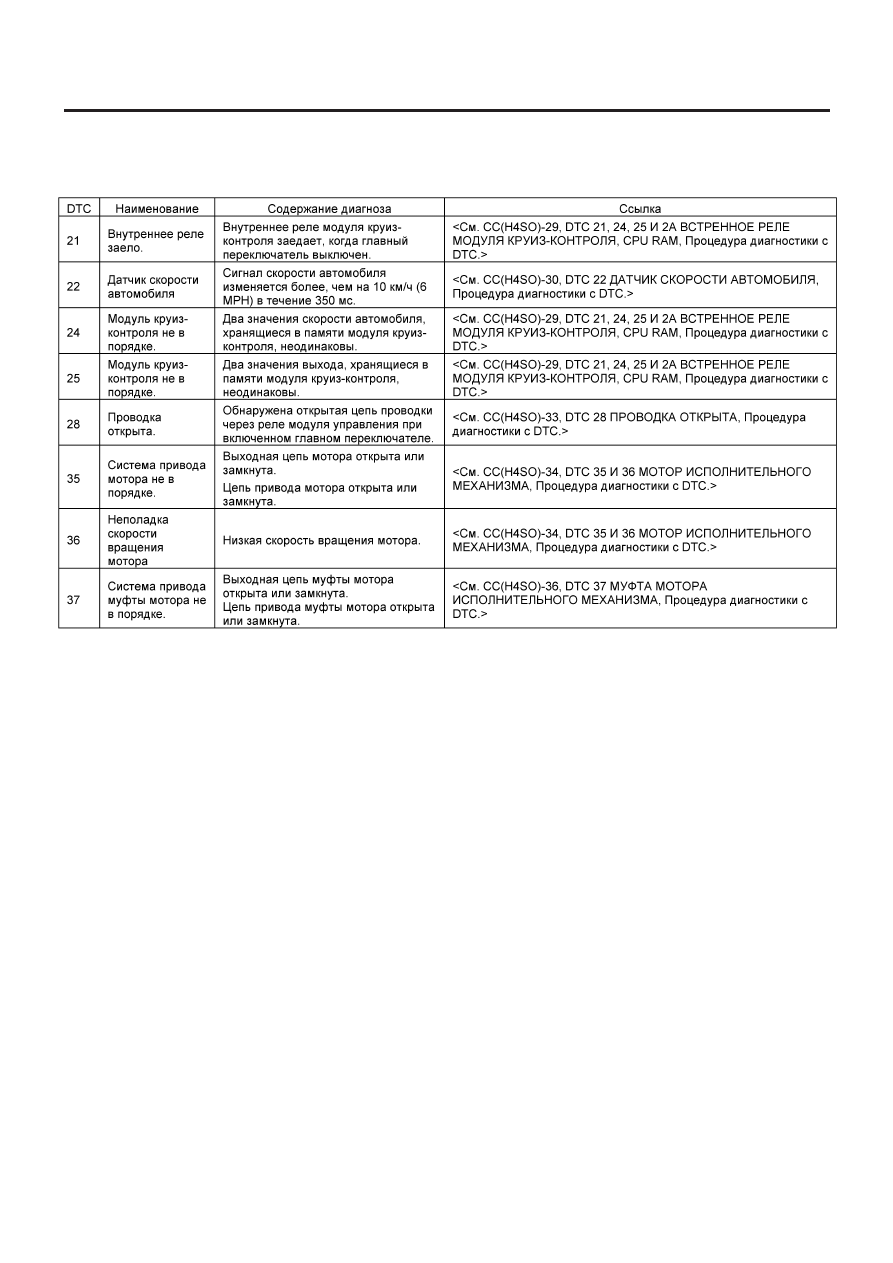

СПИСОК ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

CC(H4SO)-27

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

7. Список диагностического кода неполадки (DTC)

A: СПИСОК
