КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ (ОСВЕЩЕНИЕ)

LI-12

СИСТЕМА ОСВЕЩЕНИЯ

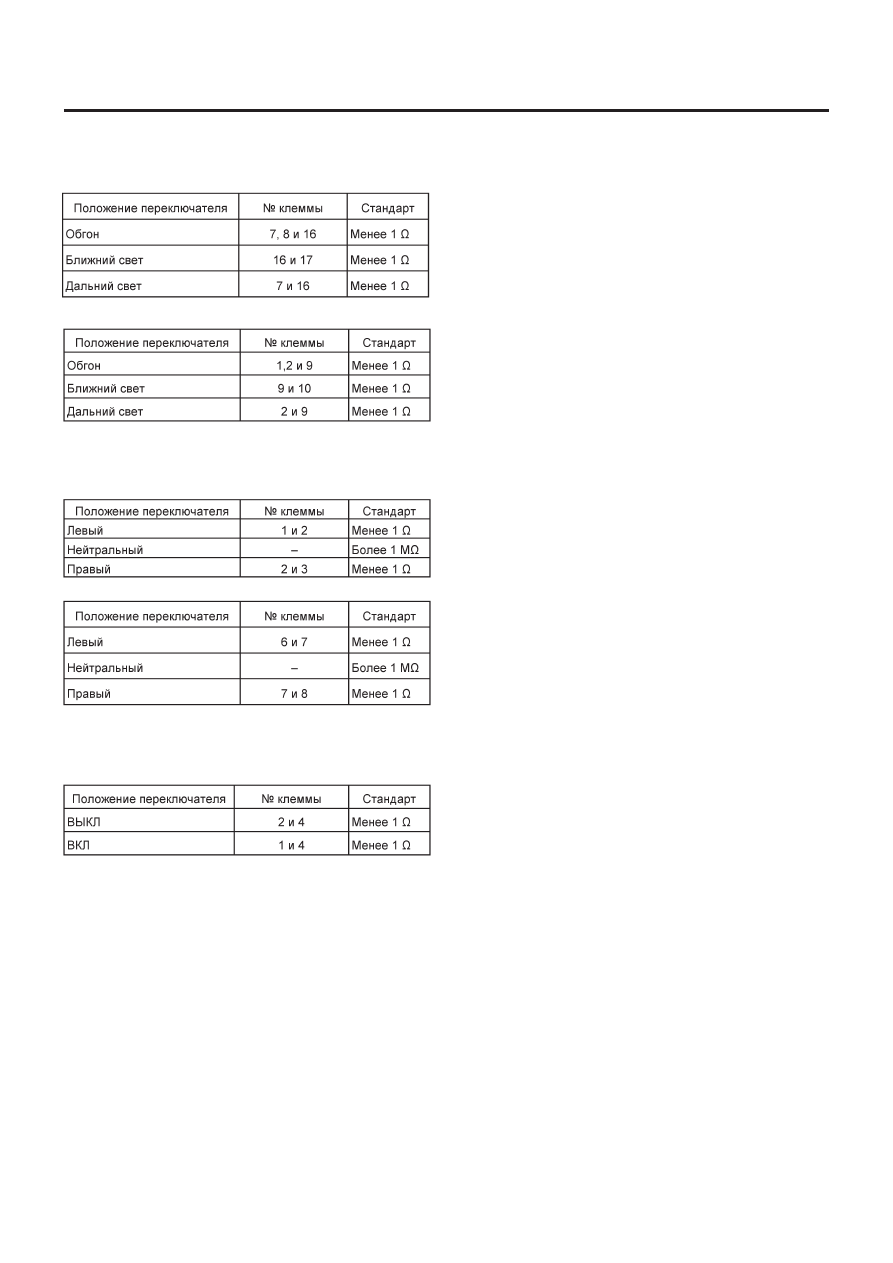

2. ПЕРЕКЛЮЧАТЕЛЬ РЕГУЛЯТОРА

ОСВЕЩЕННОСТИ И ОБГОНА

Модель LHD и RHD с задними противотуманными огнями.

Модель RHD без задних противотуманных огней.

3. ПЕРЕКЛЮЧАТЕЛЬ СИГНАЛА ПОВОРОТОВ

Модель LHD и RHD с задними противотуманными огнями.

Модель RHD без задних противотуманных огней.

4. СТОЯНОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

Положение переключателя  № клеммы Стандарт

УСТРОЙСТВО ПЕРЕДНИХ ФАР

LI-13

СИСТЕМА ОСВЕЩЕНИЯ

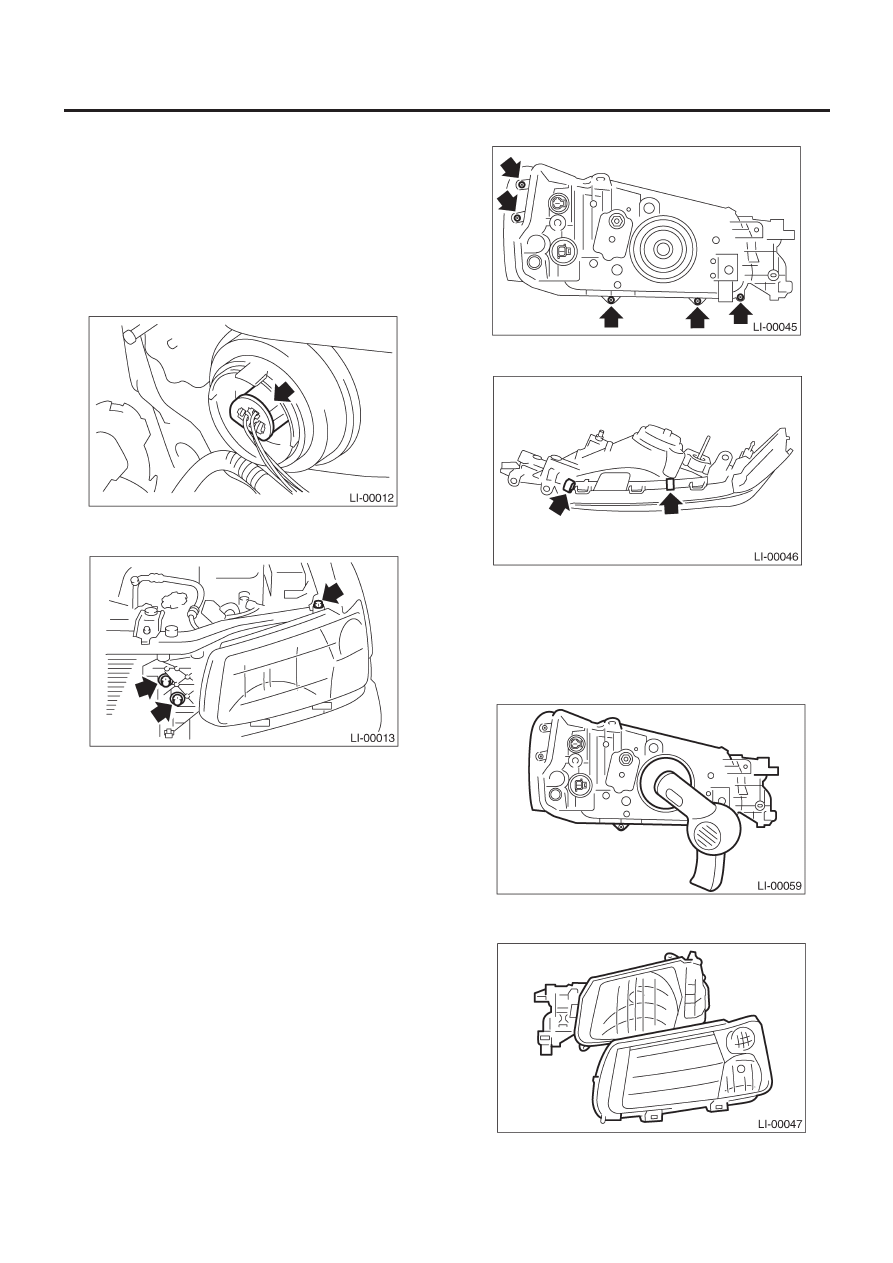

11. Устройство передних фар

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите патрубок забора воздуха (при демонтаже правой
фары). См. IN(H4SO)-7, ДЕМОНТАЖ, Патрубок забора воздуха.
3) Снимите переднюю решетку и боковую крышку передних
огней. <См. EI-18, ДЕМОНТАЖ, Передняя решетка, <См. EI-
23, ДЕМОНТАЖ, Передний бампер.>
4) Отсоедините коннектор лампы передних огней.

5) Снимите три болта, отсоедините коннекторы,  а затем сни-
мите устройство фары.

B:  УСТАНОВКА

Установите в обратном порядке.

С: РАЗБОРКА

ОСТОРОЖНО:
• Не трогайте стеклянную часть лампочки.
• Не трогайте внутреннюю часть линзы (добавочную
часть) или участок отражателя.
• Замените уплотнитель на новый.

1) Снимите устройство передних фар. См. LI-13, ДЕМОНТАЖ,
Устройство передних фар.

2) Открутите пять винтов.

3) Снимите два фиксатора.

4) Снимите резиновую крышку и отделите лампу.
5) Нагрейте гнездовую часть с помощью фена через крепеж-
ное отверстие лампы.

ОСТОРОЖНО:
Не допускайте нагревание одного отдельно взятого уча-
стка уплотнителя и нагревания устройства передней фа-
ры свыше 120 градусов по Цельсию.

6) Раскрепите крючок, а затем выньте линзу из устройства
передней фары.

УСТРОЙСТВО ПЕРЕДНИХ ФАР

LI-14

СИСТЕМА ОСВЕЩЕНИЯ

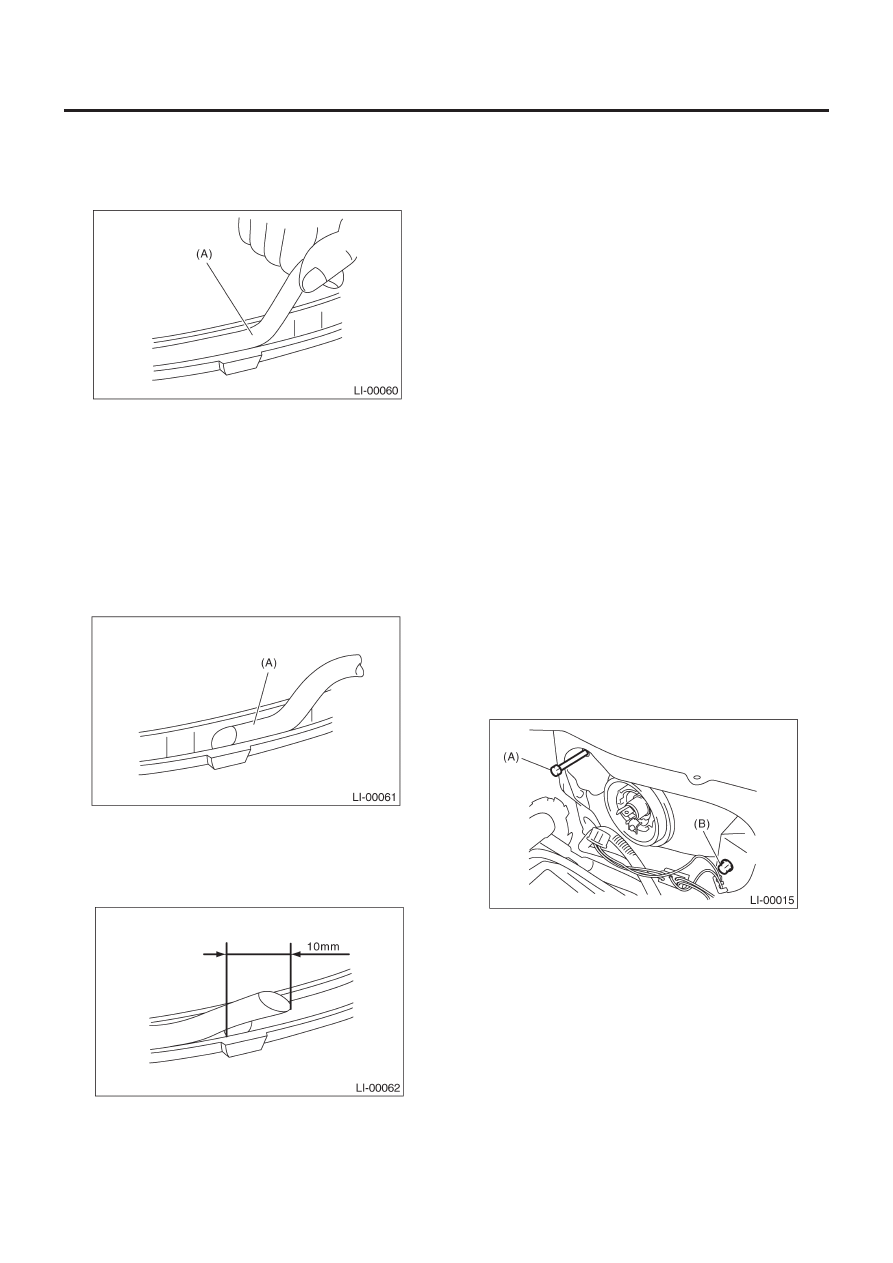

7) Снимите уплотнитель (А) с уплотнительного паза.

ОСТОРОЖНО:
Снимите уплотнитель полностью, не оставляя никаких
стружек и заусенцев.

(А) Уплотнитель

D: СБОРКА

1) Отрежьте кончик уплотнителя (А) под углом 45 градусов.
2) Держа уплотнитель отрезанным концом вверх, вставьте
его в паз вокруг уплотнителя.

ОСТОРОЖНО
• Если уплотнитель выступает, медленно снимите его
с паза.
• Не растягивайте уплотнитель. В случае его растяжения
уплотнение будет нарушено.

(А) Уплотнитель

3) После обкладки уплотнителя на полный круг отрежьте его
кончик под углом 45 градусов, оставив на 10 мм больше дли-
ны окружности уплотнения так, чтобы уплотнитель наложил-
ся. Затем вдавите его в уплотнение с помощью отвертки.

4) Совместите положения линзы и устройства фары, а затем
вставьте линзу в устройство фары.
5) Закрепите крючок, а затем установите фиксатор и винт.
6) Поместите уплотнительную часть фары в воду и убедитесь,
что вода не проникает внутрь.

ОСТОРОЖНО
Убедитесь в том, что вода не попадает внутрь фары че-
рез гнездо лампочки или вентиляционное отверстие.

Е: РЕГУЛИРОВКА

1. НАПРАВЛЕНИЕ ПЕРЕДНИХ ФАР

ОСТОРОЖНО:
Перед регулировкой направления передних фар выклю-
чите свет. Если свет нужен для проверки направления,
не включайте его более чем на 2 минуты.

ПРИМЕЧАНИЕ:
Перед проверкой направления фар проверьте следующее:
• Район вокруг фары не имеет последствий аварии, повреж-
дений или другого типа деформации.
• Автомобиль стоит на ровной поверхности.
• Давление воздуха в шинах правильное.
• Топливный бак автомобиля полностью залит.

1) Покачайте автомобиль несколько раз для выравнивания
подвески.
2) Кто-то должен сидеть на месте водителя.
3) Включите фары и отрегулируйте принцип ближнего света в
соответствии со следующими положениями на экране.

ПРИМЕЧАНИЕ:
• Установите переключатель уровня передних фар в положе-
ние "0".
• Сначала отрегулируйте направление по вертикали (A), а за-
тем – по горизонтали (B).

УСТРОЙСТВО ПЕРЕДНИХ ФАР

LI-15

СИСТЕМА ОСВЕЩЕНИЯ

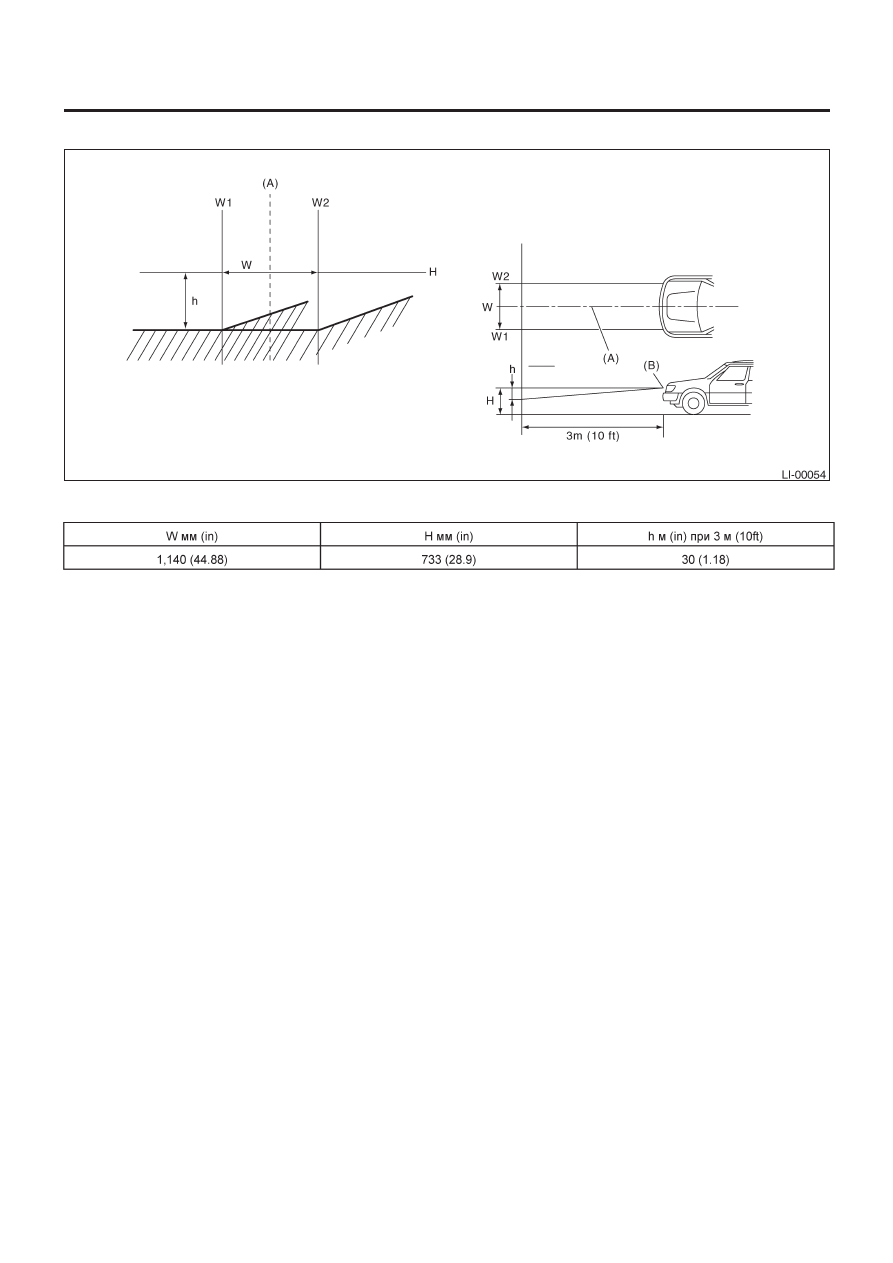

• Данная иллюстрация для модели LHD. Принцип для модели RHD симметрично противоположный.

(А) Центр автомобиля

(В) Центр лампы
