ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ ОГНИ

LI-4

СИСТЕМА ОСВЕЩЕНИЯ

3. Передние противотуманные огни

A: ДИАГРАММА ПРОВОДКИ

1. ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ ОГНИ

<См. WI-219, ДИАГРАММА ПРОВОДКИ, Система передних
противотуманных огней.>

B:  ОСМОТР

1. ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДНИХ

ПРОТИВОТУМАННЫХ ОГНЕЙ

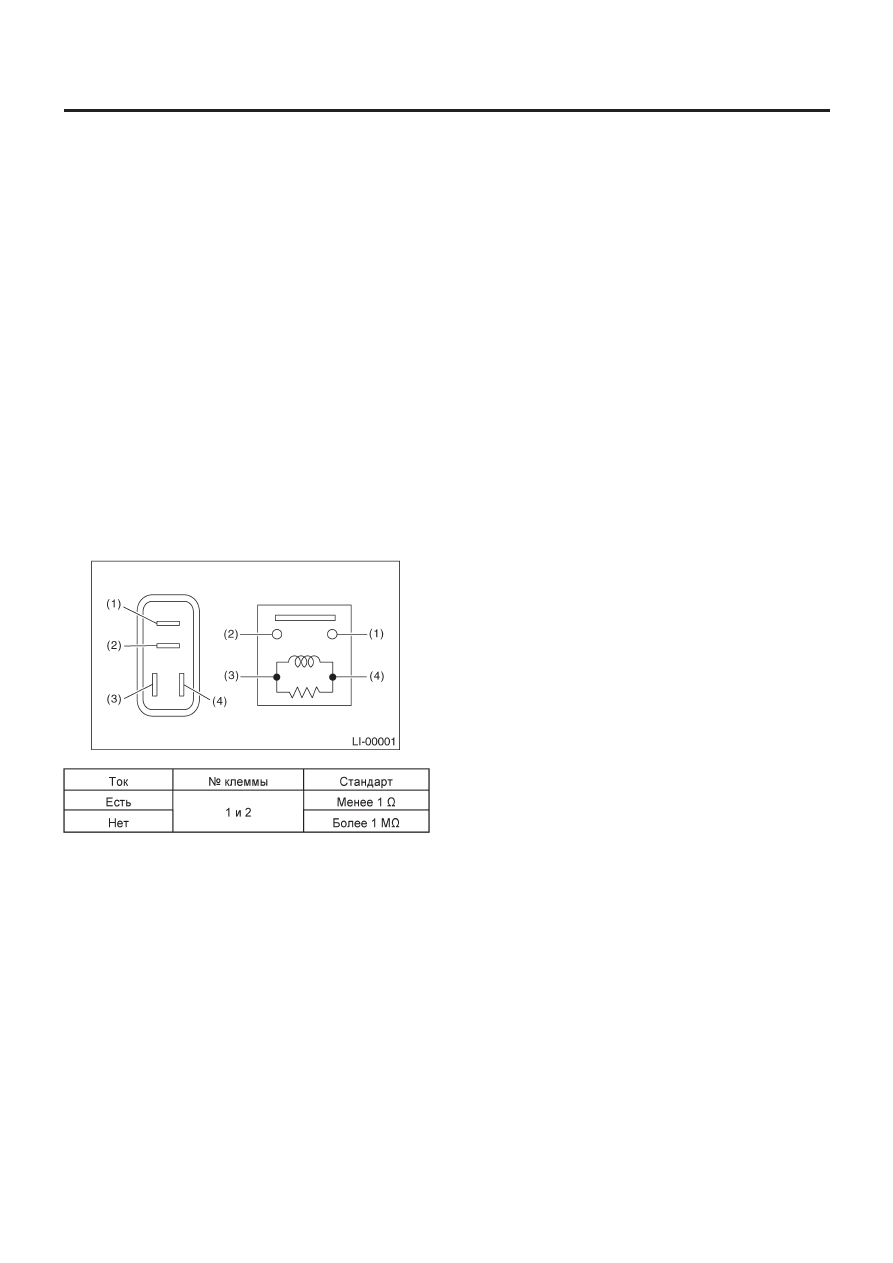

Измерьте сопротивление между клеммами переключателя
передних противотуманных огней.

2.  РЕЛЕ ПЕРЕДНИХ ПРОТИВОТУМАННЫХ ОГНЕЙ

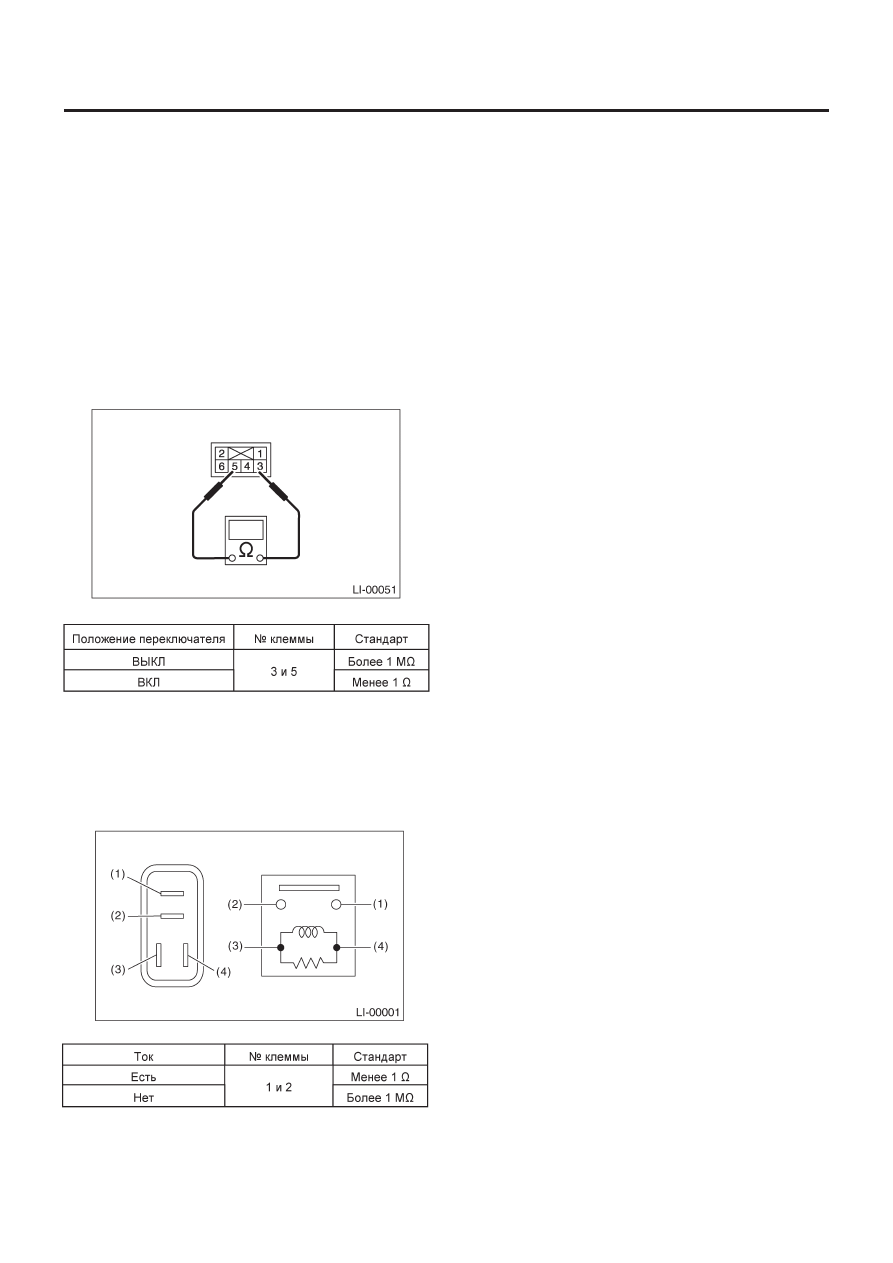

Измерьте сопротивление реле передних противотуманных
огней между клеммами при подсоединении клеммы № 4 к
плюсовой клемме аккумулятора, а клеммы № 3–к клемме за-
земления аккумулятора.

ЗАДНИЕ ПРОТИВОТУМАННЫЕ ОГНИ

LI-5

СИСТЕМА ОСВЕЩЕНИЯ

4. Задние противотуманные огни

A: ДИАГРАММА ПРОВОДКИ

1. ЗАДНИЕ ПРОТИВОТУМАННЫЕ ОГНИ

<См. WI-249, ДИАГРАММА ПРОВОДКИ, Система задних про-
тивотуманных огней.>

B:  ОСМОТР

1. ПЕРЕКЛЮЧАТЕЛЬ ЗАДНИХ

ПРОТИВОТУМАННЫХ ОГНЕЙ

1) Поверните зажигание в положение ON.
2) Включите передние фары или передние противотуман-
ные огни.
3) Нажмите на переключатель задних противотуманных огней
и проверьте, включились ли огни.

2. РЕЛЕ ЗАДНИХ ПРОТИВОТУМАННЫХ ОГНЕЙ

Измерьте сопротивление реле задних противотуманных ог-
ней между клеммами при подсоединении клеммы № 4 к плю-
совой клемме аккумулятора, а клеммы № 3 – к клемме зазе-
мления аккумулятора.

СИСТЕМА СИГНАЛЬНЫХ ОГНЕЙ ПОВОРОТА И АВАРИЙНЫХ СИГНАЛЬНЫХ ОГНЕЙ

LI-6

СИСТЕМА ОСВЕЩЕНИЯ

5. Система сигнальных огней поворота

и аварийных сигнальных огней

A: ДИАГРАММА ПРОВОДКИ

1. ОГНИ ПОВОРОТА И АВАРИЙНЫЕ ОГНИ

<См. WI-229, ДИАГРАММА ПРОВОДКИ, Система сигнальных
огней поворота и аварийных сигнальных огней.>

B:  ОСМОТР

1. ПЕРЕКЛЮЧАТЕЛЬ СИГНАЛОВ ПОВОРОТА

<См. LI-11, ОСМОТР, Комбинированный переключатель (Ос-
вещение).>

2. ПЕРЕКЛЮЧАТЕЛЬ АВАРИЙНЫХ ОГНЕЙ

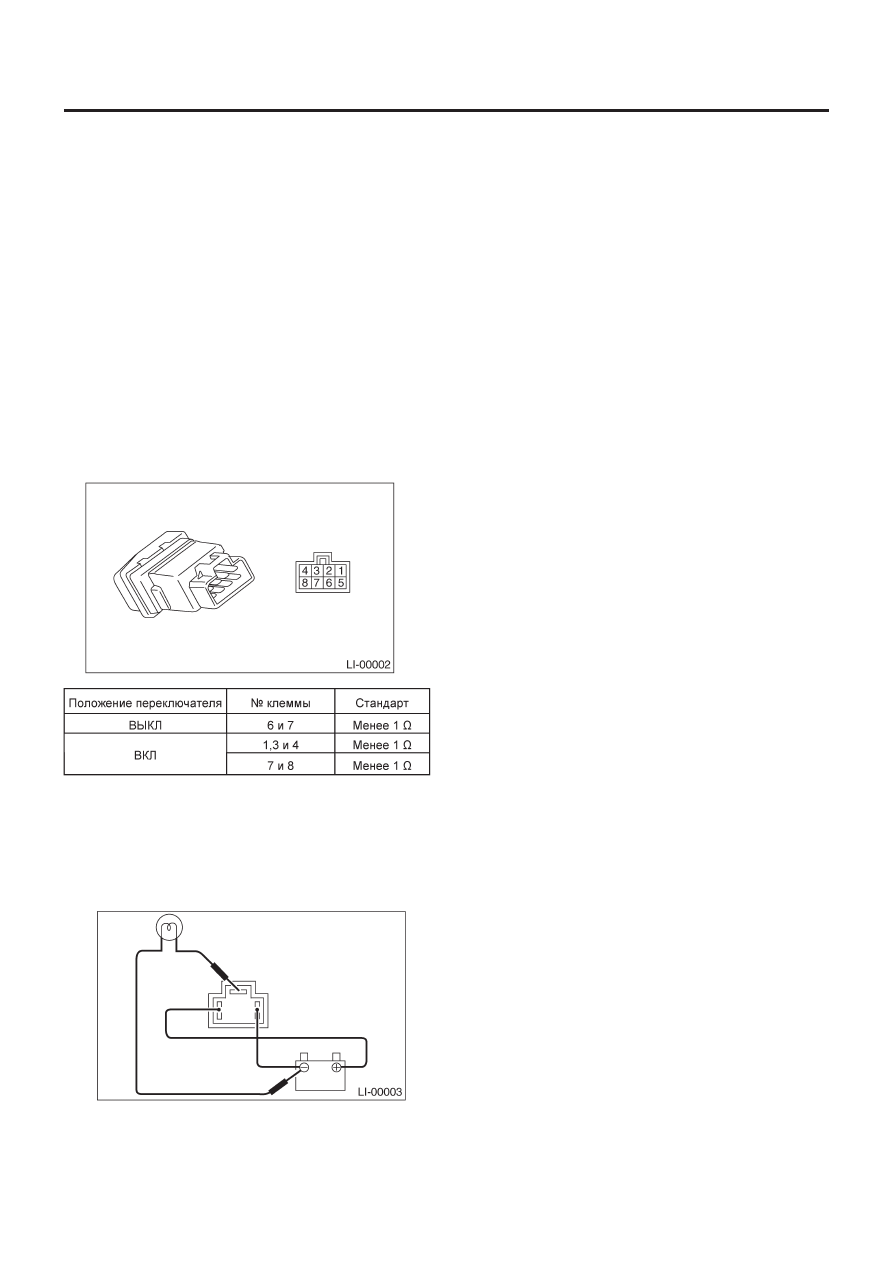

Измерьте сопротивление между клеммами переключателя
аварийных огней.

3. МОДУЛЬ СИГНАЛОВ ПОВОРОТА

И АВРИЙНЫХ ОГНЕЙ

Подсоедините аккумулятор и лампочку сигналов поворота к
модулю, как показано на рисунке. Модуль работает правиль-
но, если лампочка мигает, когда к цепи подводится питание.

СИСТЕМА ОГНЕЙ ЗАДНЕГО ХОДА

LI-7

СИСТЕМА ОСВЕЩЕНИЯ

6. Система огней заднего хода

A: ДИАГРАММА ПРОВОДКИ

1.  ОГНИ ЗАДНЕГО ХОДА

<См. WI-209,  ДИАГРАММА ПРОВОДКИ,  Система огней зад-
него хода.>

B:  ОСМОТР

1. ПЕРЕКЛЮЧАТЕЛЬ ОГНЕЙ ЗАДНЕГО ХОДА

(МОДЕЛЬ МТ)

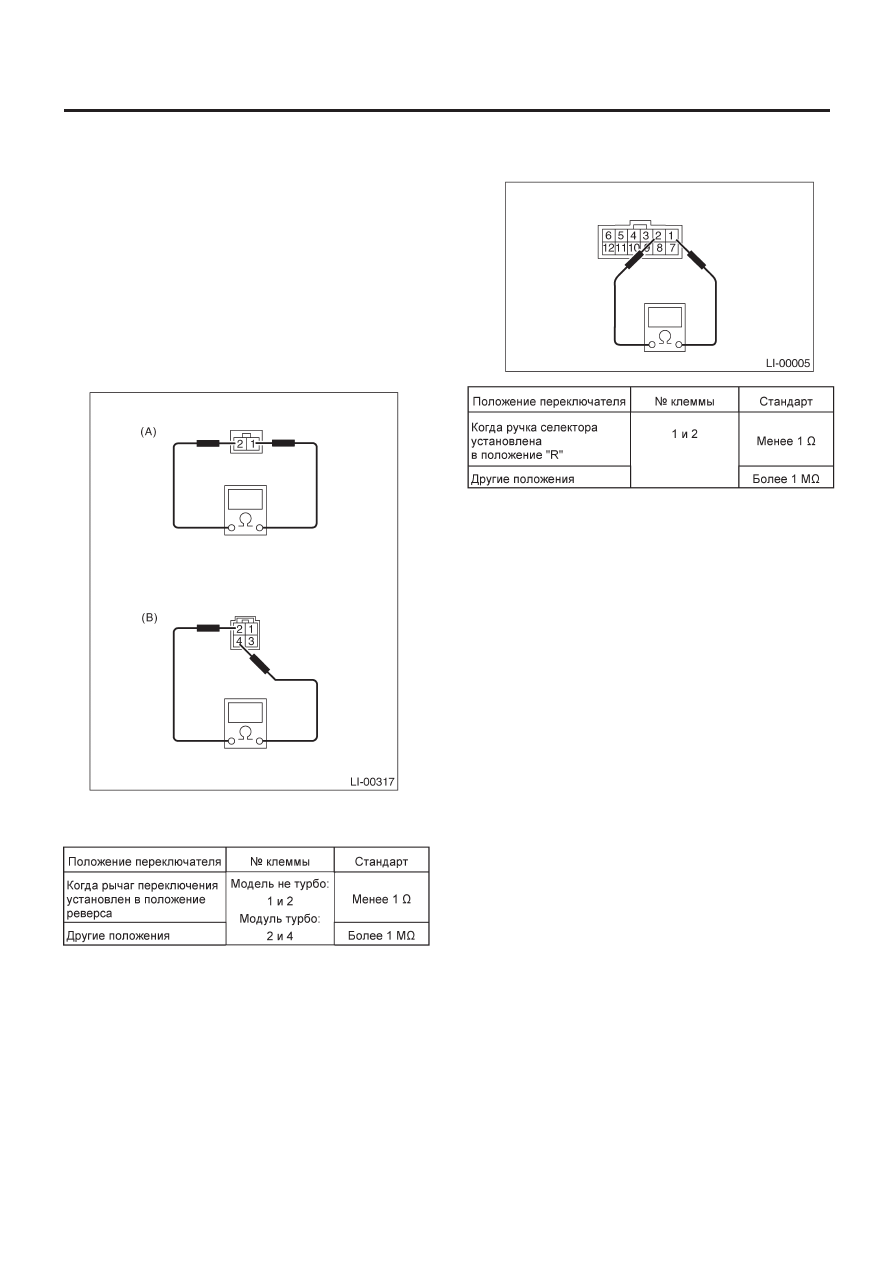

Измерьте сопротивление переключателя огней заднего хода.

(A) Модель не турбо
(B) Модель турбо

2. ИНГИБИТОРНЫЙ ПЕРЕКЛЮЧАТЕЛЬ (МОДЕЛЬ АТ)

Измерьте сопротивление ингибиторного переключателя.
