ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

АВ-94

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

АВ-95

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

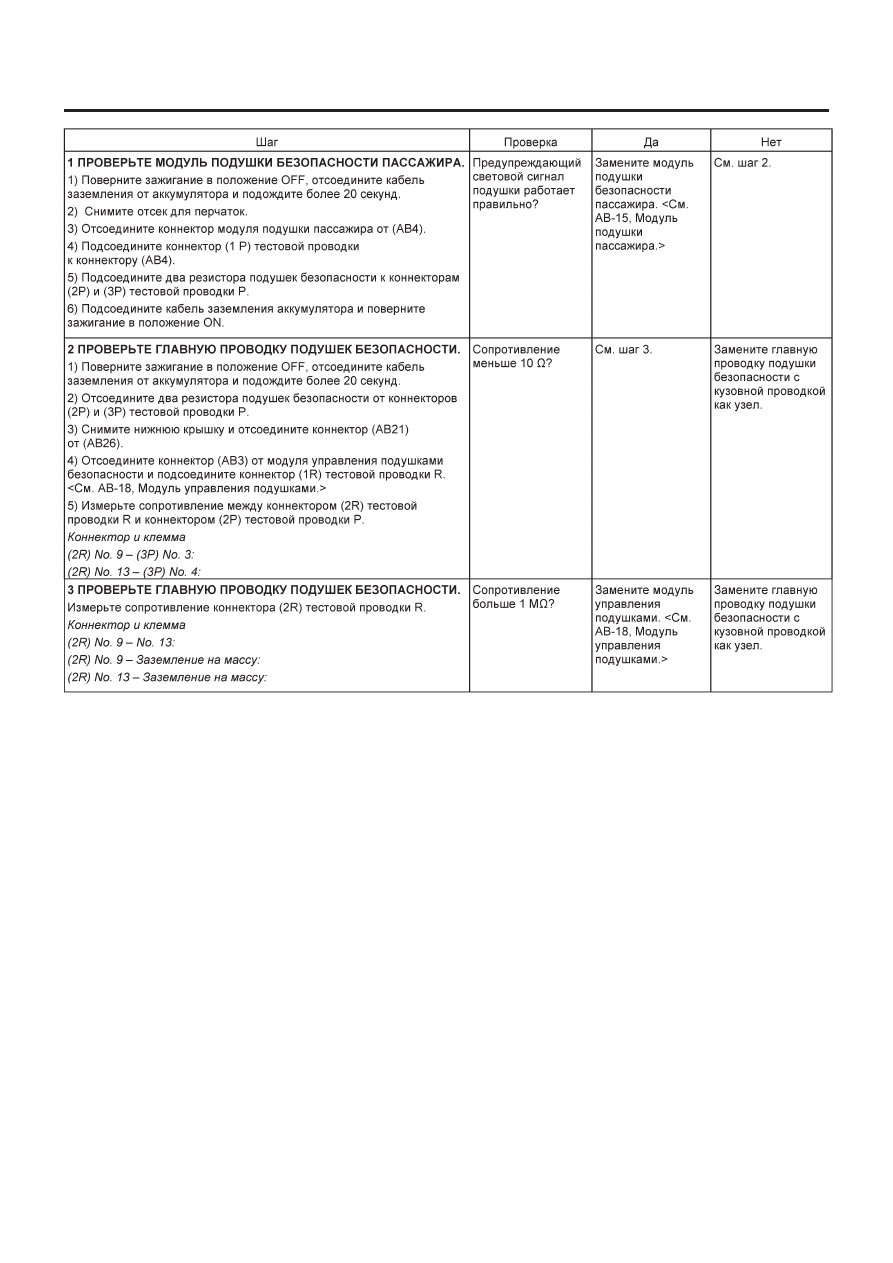

Z:  DTC 76

ДИАГНОЗ:
• Цепь главной проводки подушки (пассажира) замкнута или замкнута на питание.
• Проводка модуля подушки (пассажира) замкнута на питание.
• Неисправен модуль управления подушками.
• Неисправен модуль подушки пассажира.

ОСТОРОЖНО:
• Перед диагностикой системы подушек безопасности не забудьте повернуть зажигание в положение OFF, отсоединить
кабель заземления от аккумулятора и подождать более 20 секунд перед началом работы.
• После замены модуля подушки безопасности, поворотного соединителя предварительного натяжителя ремня, моду-
ля управления и датчика переподсоедините каждую деталь и убедитесь в том, что предупреждающий световой сигнал
работает правильно.
• При проверке проводки боковых подушек безопасности отсоедините коннектор модуля боковой подушки безопасно-
сти и коннектор предварительного натяжителя ремня в целях безопасности.

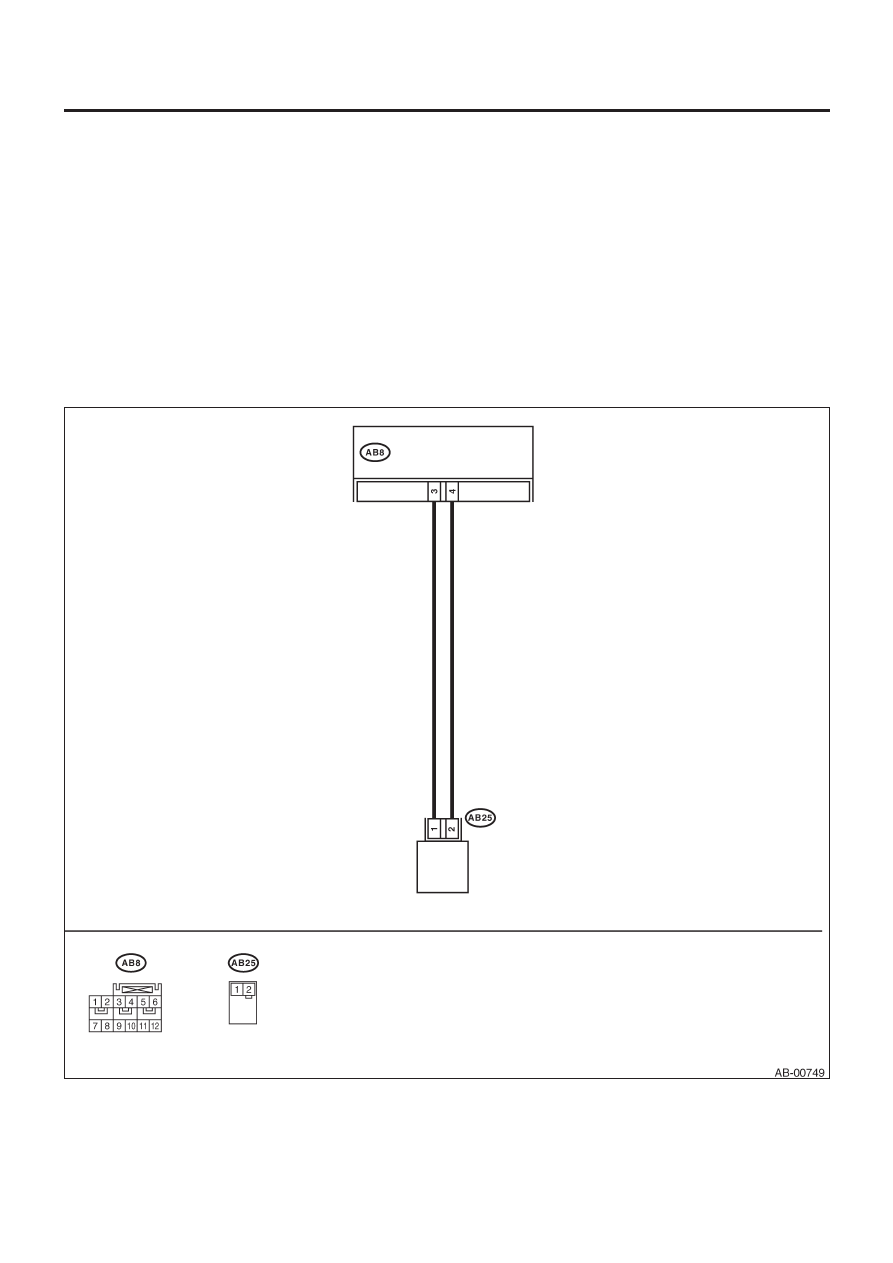

ДИАГРАММА ПРОВОДКИ:

Надуватель

(сторона пассажира)

Модуль управления
подушками

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

АВ-96

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

АВ-97

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

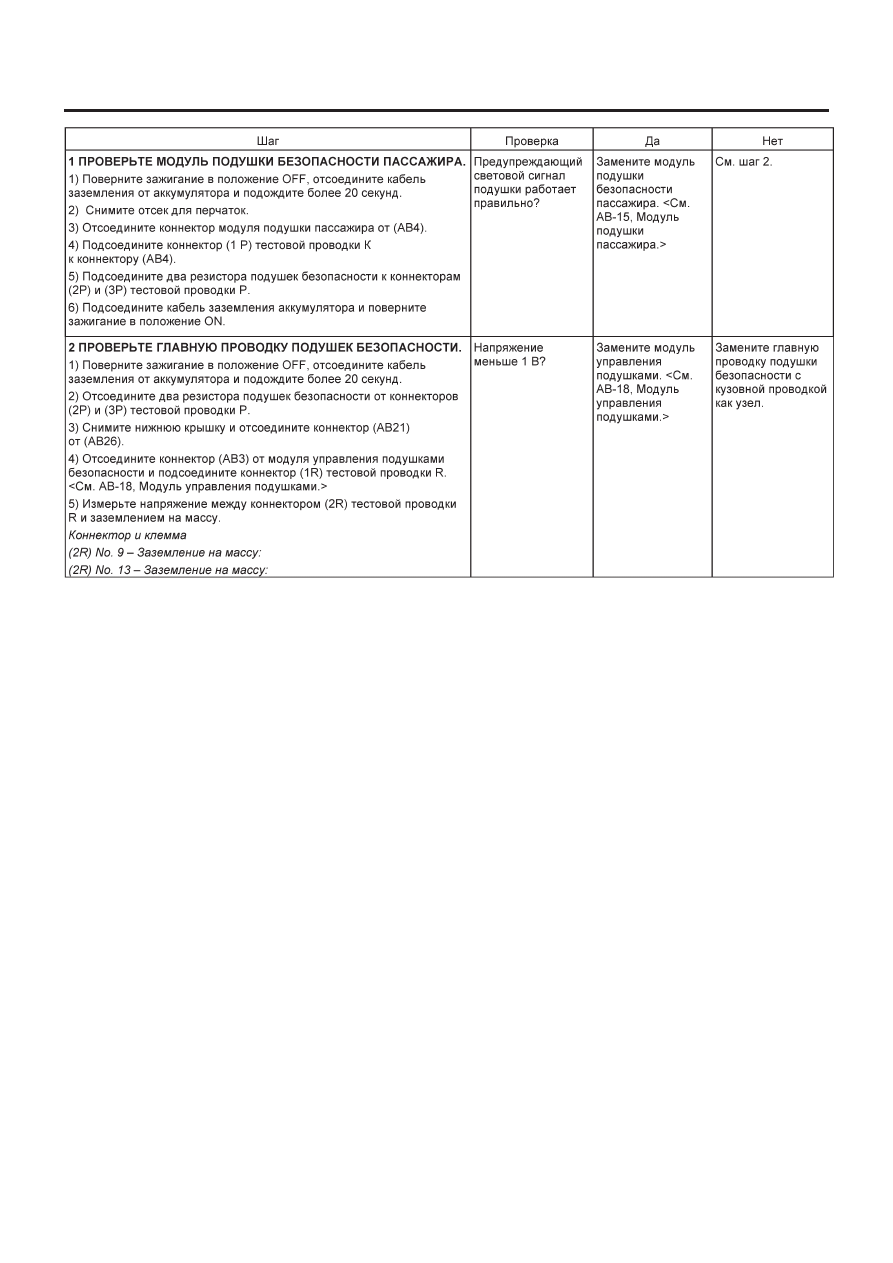

АА:  DTC 81

ДИАГНОЗ:
• Цепь преднатяжителя поясного ремня (RH) открыта, замкнута или замкнута на землю.                                                                                       •
Неисправен поясной преднатяжитель.
• Неисправна проводка поясного преднатяжителя.
• Неисправен модуль управления подушками.

ОСТОРОЖНО:
• Перед диагностикой системы подушек безопасности не забудьте повернуть зажигание в положение OFF, отсоединить
кабель заземления от аккумулятора и подождать более 20 секунд перед началом работы.
• После замены модуля подушки безопасности, поворотного соединителя предварительного натяжителя ремня, моду-
ля управления и датчика переподсоедините каждую деталь и убедитесь в том, что предупреждающий световой сигнал
работает правильно.
• При проверке проводки боковых подушек безопасности отсоедините коннектор модуля боковой подушки безопасно-
сти и коннектор предварительного натяжителя ремня в целях безопасности.

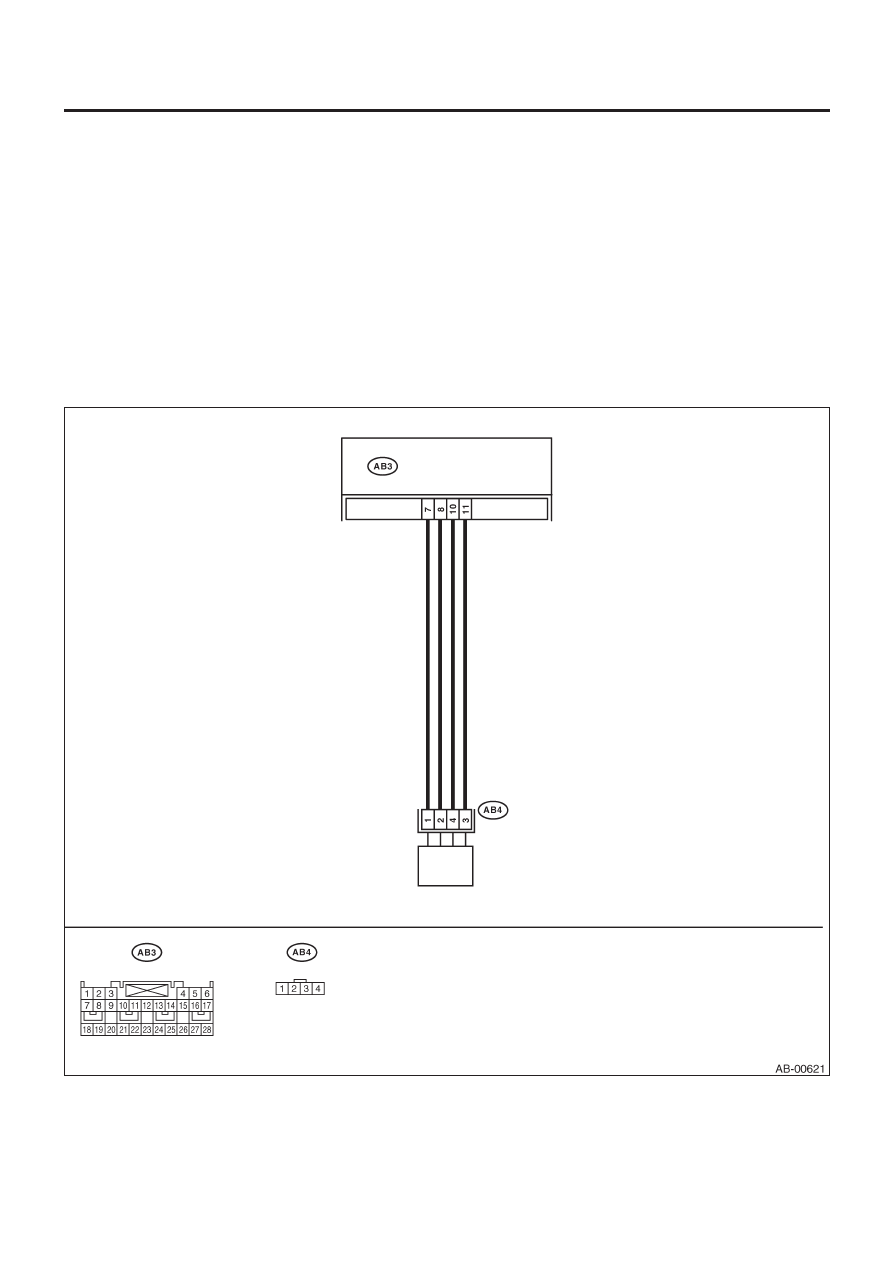

ДИАГРАММА ПРОВОДКИ:

Предварительный натяжитель поясного ремня безопасности

Модель для Австралии

Модуль управления
подушками
