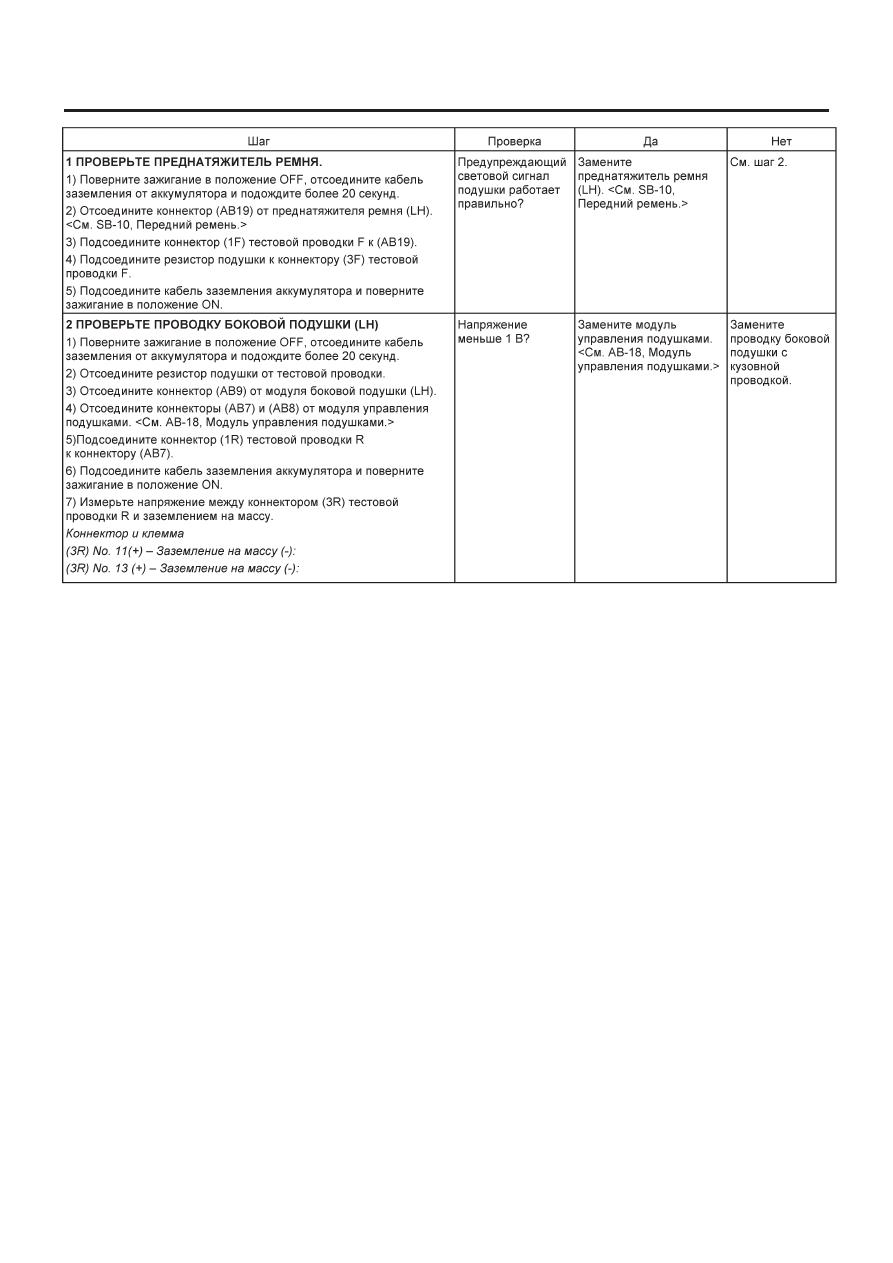

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

АВ-90

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

АВ-91

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

X:  DTC 66

ДИАГНОЗ:
• Цепь преднатяжителя ремня (LH) замкнута на питание.
• Неисправен преднатяжитель.
• Неисправна проводка преднатяжителя.
• Неисправен модуль управления подушками.

ОСТОРОЖНО:
• Перед диагностикой системы подушек безопасности не забудьте повернуть зажигание в положение OFF, отсоединить
кабель заземления от аккумулятора и подождать более 20 секунд перед началом работы.
• После замены модуля подушки безопасности, поворотного соединителя предварительного натяжителя ремня, моду-
ля управления и датчика переподсоедините каждую деталь и убедитесь в том, что предупреждающий световой сигнал
работает правильно.
• При проверке проводки боковых подушек безопасности отсоедините коннектор модуля боковой подушки безопасно-
сти и коннектор предварительного натяжителя ремня в целях безопасности.

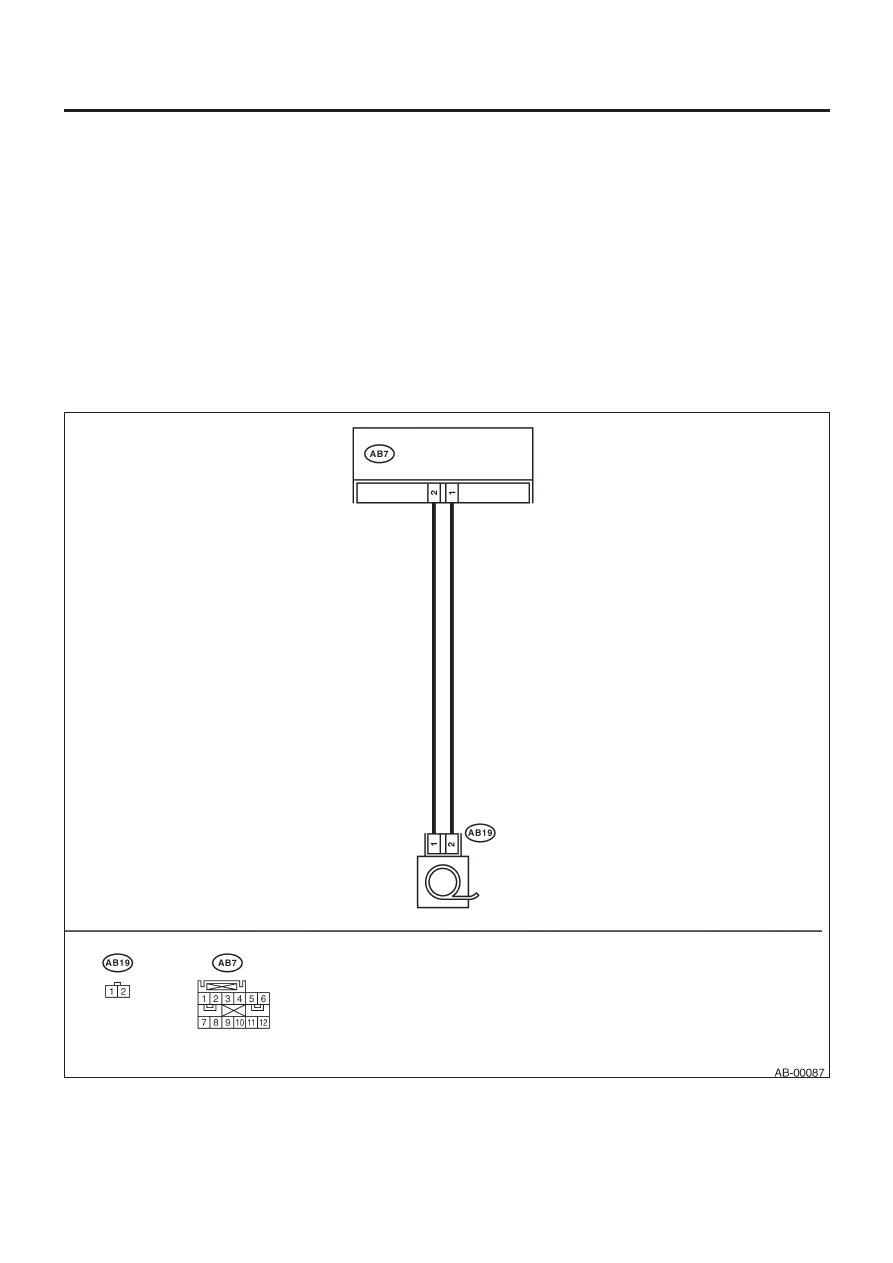

ДИАГРАММА ПРОВОДКИ:

Левый предварительный натяжитель

Модуль управления
подушками

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

АВ-92

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

АВ-93

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Y:  DTC 72

ДИАГНОЗ:
• Проводка подушки открыта, замкнута или замкнута на землю.
• Цепь проводки модуля подушки (пассажира) открыта, замкнута или замкнута на землю.
• Неисправен модуль управления подушками.
• Неисправен модуль подушки пассажира.

ОСТОРОЖНО:
• Перед диагностикой системы подушек безопасности не забудьте повернуть зажигание в положение OFF, отсоединить
кабель заземления от аккумулятора и подождать более 20 секунд перед началом работы.
• После замены модуля подушки безопасности, поворотного соединителя предварительного натяжителя ремня, моду-
ля управления и датчика переподсоедините каждую деталь и убедитесь в том, что предупреждающий световой сигнал
работает правильно.
• При проверке проводки боковых подушек безопасности отсоедините коннектор модуля боковой подушки безопасно-
сти и коннектор предварительного натяжителя ремня в целях безопасности.

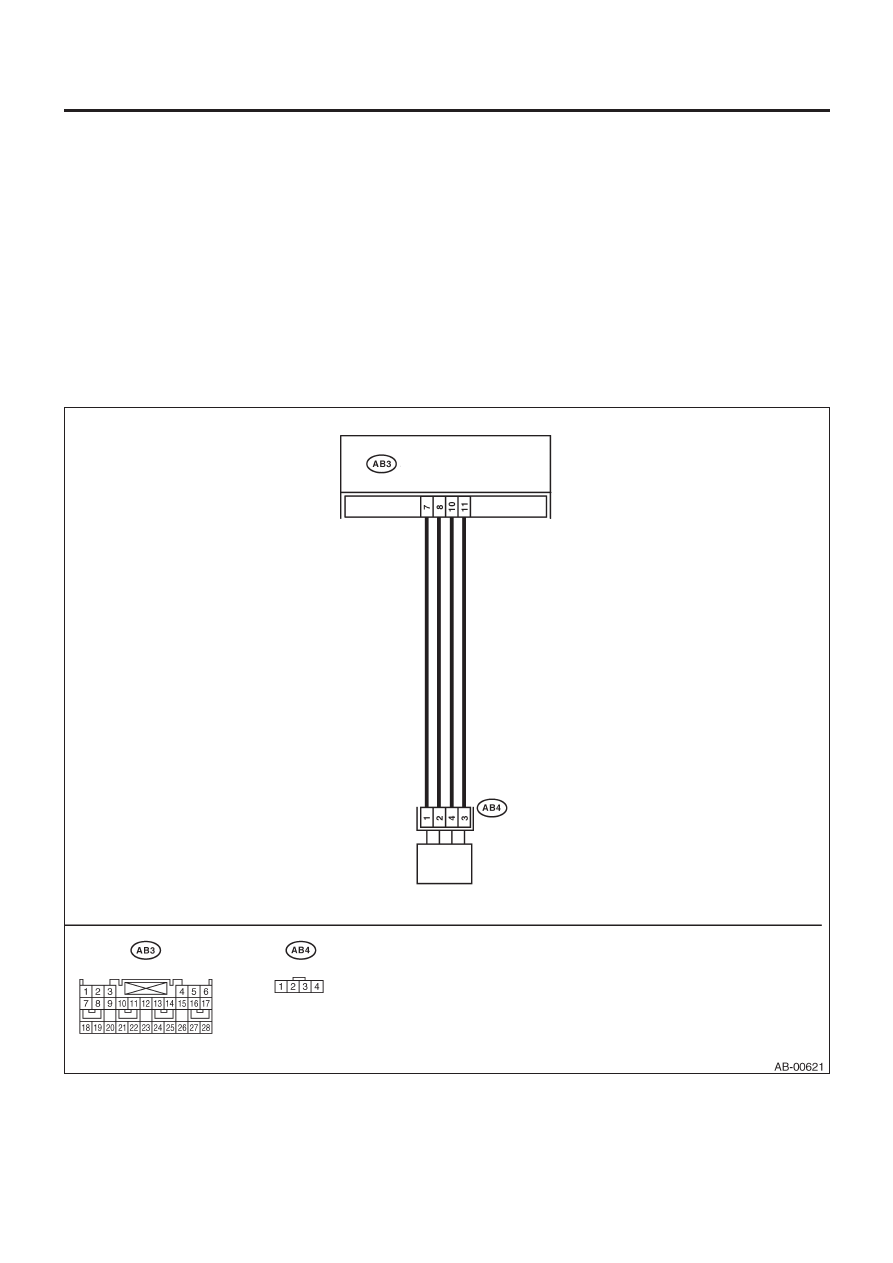

ДИАГРАММА ПРОВОДКИ:

Надуватель

(сторона пассажира)

Модуль управления
подушками
