Subaru Forester (2004 год). Обслуживание и эксплуатация - часть 688

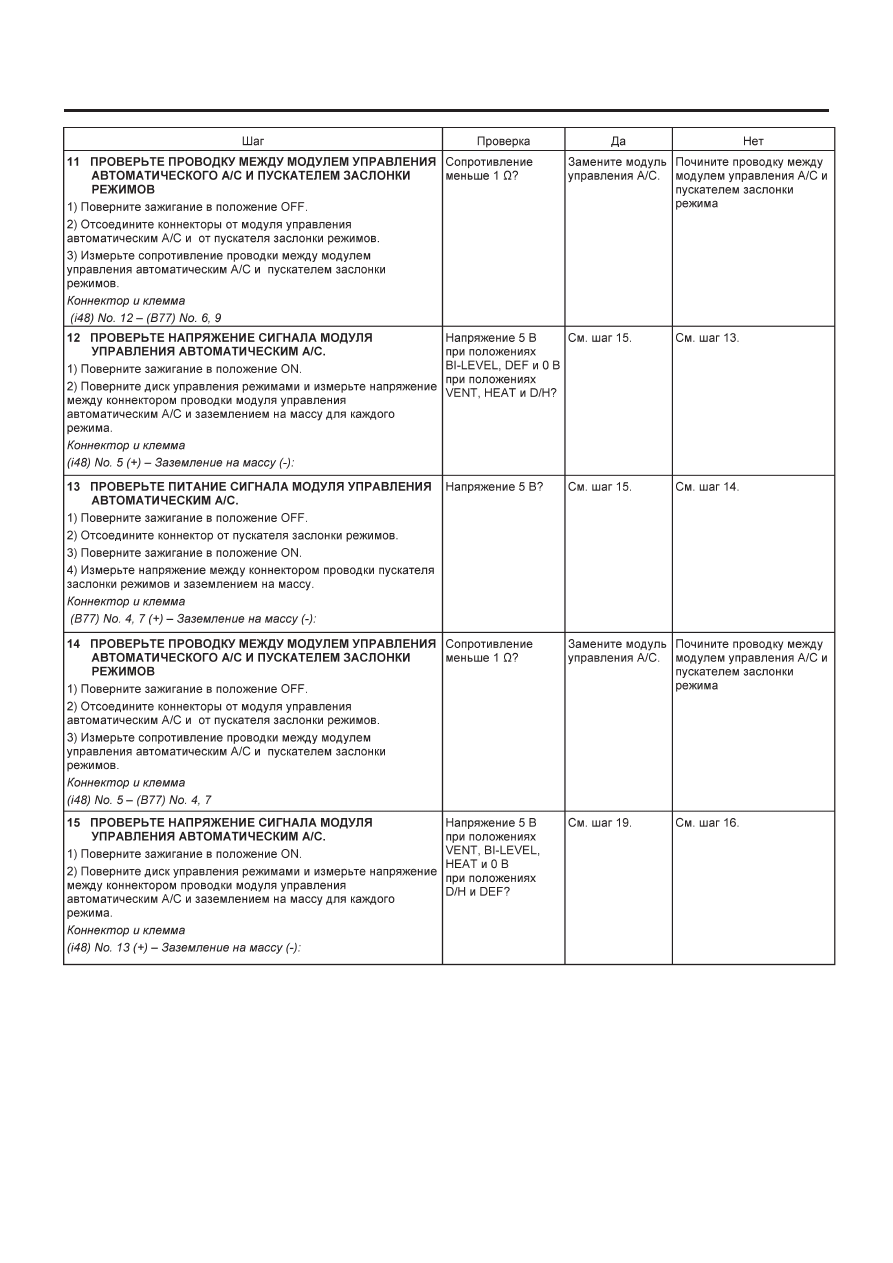

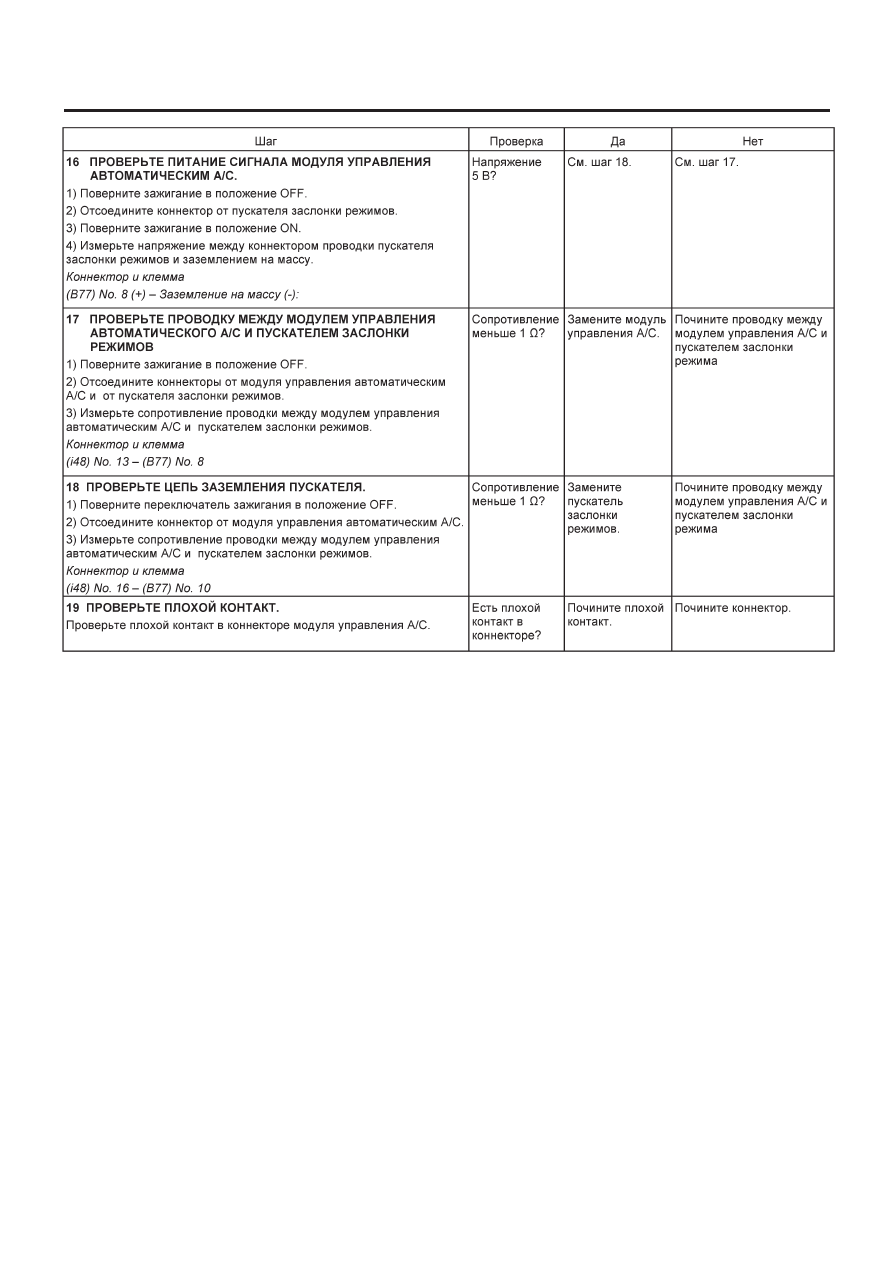

ПРОЦЕДУРА ДИАГНОСТИКИ ДЛЯ ПУСКАТЕЛЕЙ

АС-26

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ А/С) (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ ДЛЯ ПУСКАТЕЛЕЙ

АС-27

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ А/С) (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ ДЛЯ ПУСКАТЕЛЕЙ

АС-28

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ А/С) (ДИАГНОСТИКА)

C: ПУСКАТЕЛЬ ЗАСЛОНКИ ВОЗДУШНОЙ СМЕСИ

СИМПТОМ НЕПОЛАДКИ:
Температура выходящего воздуха не изменяется.

ДИАГРАММА ПРОВОДКИ:

• Модель LHD

Пускатель

заслонки воз-

душной смеси

Модуль
управления
автоматическим
А/С

ПРОЦЕДУРА ДИАГНОСТИКИ ДЛЯ ПУСКАТЕЛЕЙ

АС-29

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ А/С) (ДИАГНОСТИКА)

• Модель RHD

Пускатель

заслонки воз-

душной смеси

Модуль
управления
автоматическим
А/С
