КОНТРОЛЬНЫЙ СПИСОК ДЛЯ ОПРОСА

ABS-8

ABS (ДИАГНОСТИКА)

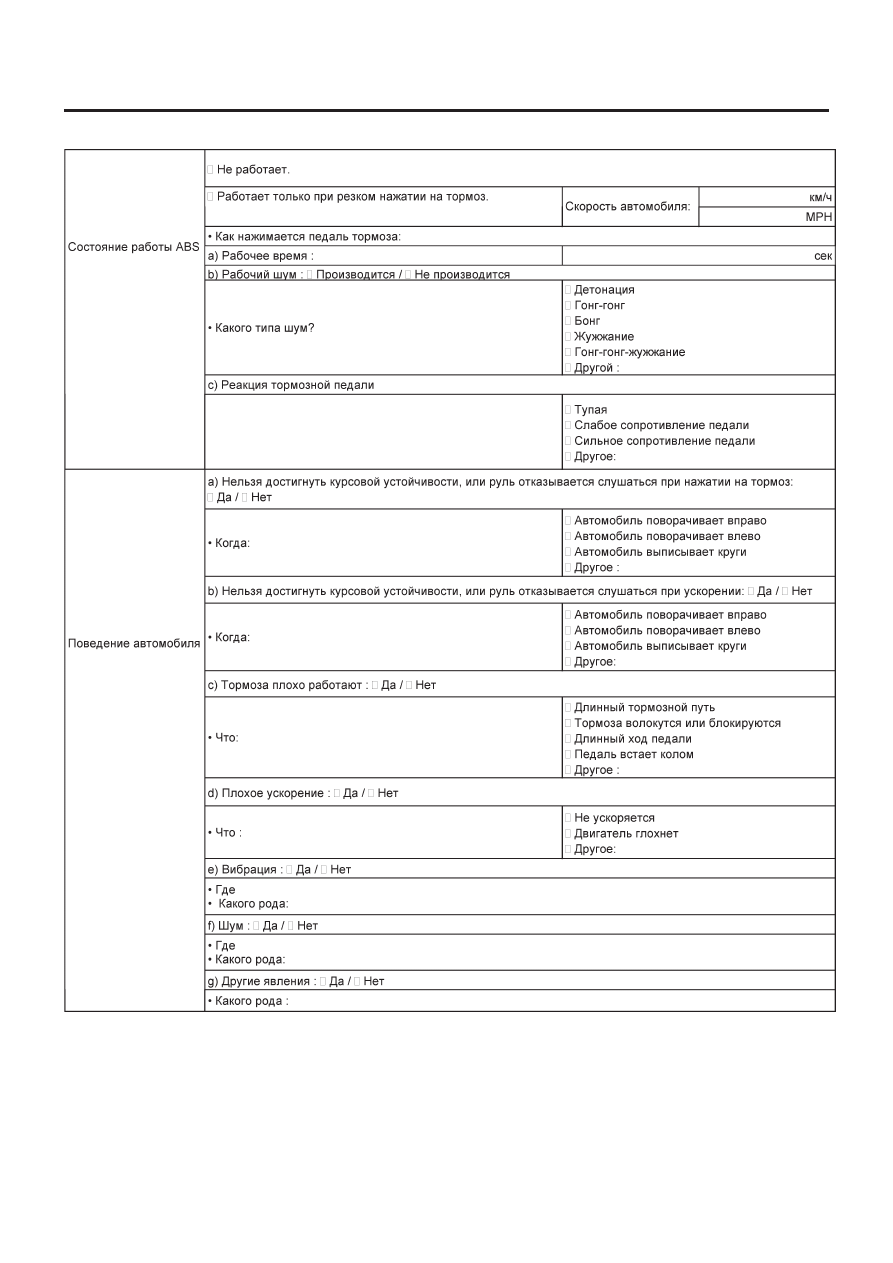

3. СИМПТОМЫ

КОНТРОЛЬНЫЙ СПИСОК ДЛЯ ОПРОСА

ABS-9

ABS (ДИАГНОСТИКА)

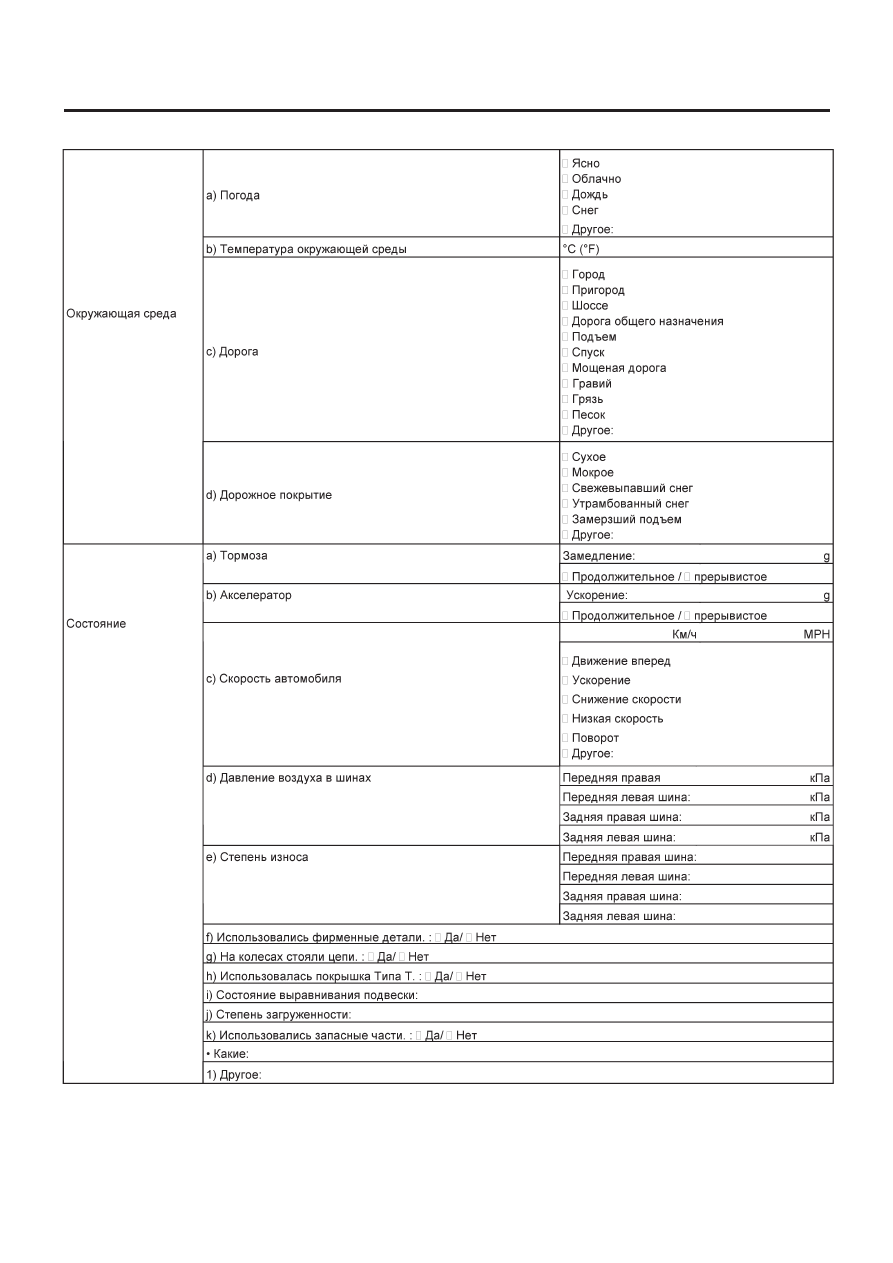

4. УСЛОВИЯ, ПРИ КОТОРЫХ ПРОИЗОШЛА ПОЛОМКА

ОБЩЕЕ ОПИСАНИЕ

ABS-10

ABS (ДИАГНОСТИКА)

3. Общее описание

A: ОСТОРОЖНО

1. ДОПОЛНИТЕЛЬНАЯ СДЕРЖИВАЮЩАЯ

СИСТЕМА "ПНЕВМОПОДУШКА БЕЗОПАСНОСТИ"

Проводка системы пневмоподушки безопасности проложена
рядом с датчиком скорости колеса ABS, модулем управления
ABS и узлом управления гидравликой.

ОСТОРОЖНО:
• Вся проводка и коннекторы подушек безопасности ок-
рашены в желтый цвет. Не используйте тестовое элект-
рическое оборудование на этой цепи.
• Следите за тем, чтобы не повредить проводку системы
подушек безопасности при обслуживании датчика ско-
рости колеса ABS, модуля управления ABS и узла управ-
ления гидравликой.

B:  ОСМОТР

Перед проведением диагностики проверьте следующие по-
зиции, которые могут влиять на проблемы с ABS:

1. АККУМУЛЯТОР

Измерьте напряжение аккумулятора и удельную плотность
электролита.

Стандартное напряжение: 12 В или более

Удельная плотность: Выше 1.260

2. ТОРМОЗНАЯ ЖИДКОСТЬ

1) Проверьте уровень тормозной жидкости.
2) Проверьте протечки тормозной жидкости.

3. ГИДРАВЛИЧЕСКИЙ УЗЕЛ

Проверьте гидравлический узел.
• С помощью тестера тормозов <См. ABS-10, ПРОВЕРКА РА-
БОТЫ ГИДРАВЛИЧЕСКОГО УЗЛА ABS С ПОМОЩЬЮ ТЕСТЕРА
ТОРМОЗОВ,   ОСМОТР,   Модуль управления ABS   и узел уп-
равления гидравликой (ABSCMиH/U).>
• Без тестера тормозов <См. ABS-9, ПРОВЕРКА РАБОТЫ
ГИДРАВЛИЧЕСКОГО УЗЛА ABS С ПОМОЩЬЮ ИЗМЕРИТЕЛЯ
ДАВЛЕНИЯ,   ОСМОТР,   Модуль управления ABS   и узел упра-
вления гидравликой (ABSCMиH/U).>

4. ВОЛОЧЕНИЕ ТОРМОЗОВ

Проверьте волочение тормозов.

5. ТОРМОЗНАЯ НАКЛАДКА И РОТОР

Проверьте тормозную накладку и ротор.
• Перед <См. BR-19, ОСМОТР, Передняя тормозная наклад-
ка.> и <См. BR-20, ОСМОТР, Ротор переднего диска.>
• Зад <См. BR-24, ОСМОТР, Задняя тормозная накладка.> и
<См. BR-25, ОСМОТР, Ротор заднего диска.> и <См. BR-30,
ОСМОТР, Колодка заднего барабанного тормоза.> и <См.
BR-31, ОСМОТР, Барабан заднего барабанного тормоза.>

6. ШИНЫ

Проверьте спецификации шин, их износ и давление воздуха.
<См. WT-2, СПЕЦИФИКАЦИИ, Общее описание.>

ОБЩЕЕ ОПИСАНИЕ

ABS-11

ABS (ДИАГНОСТИКА)

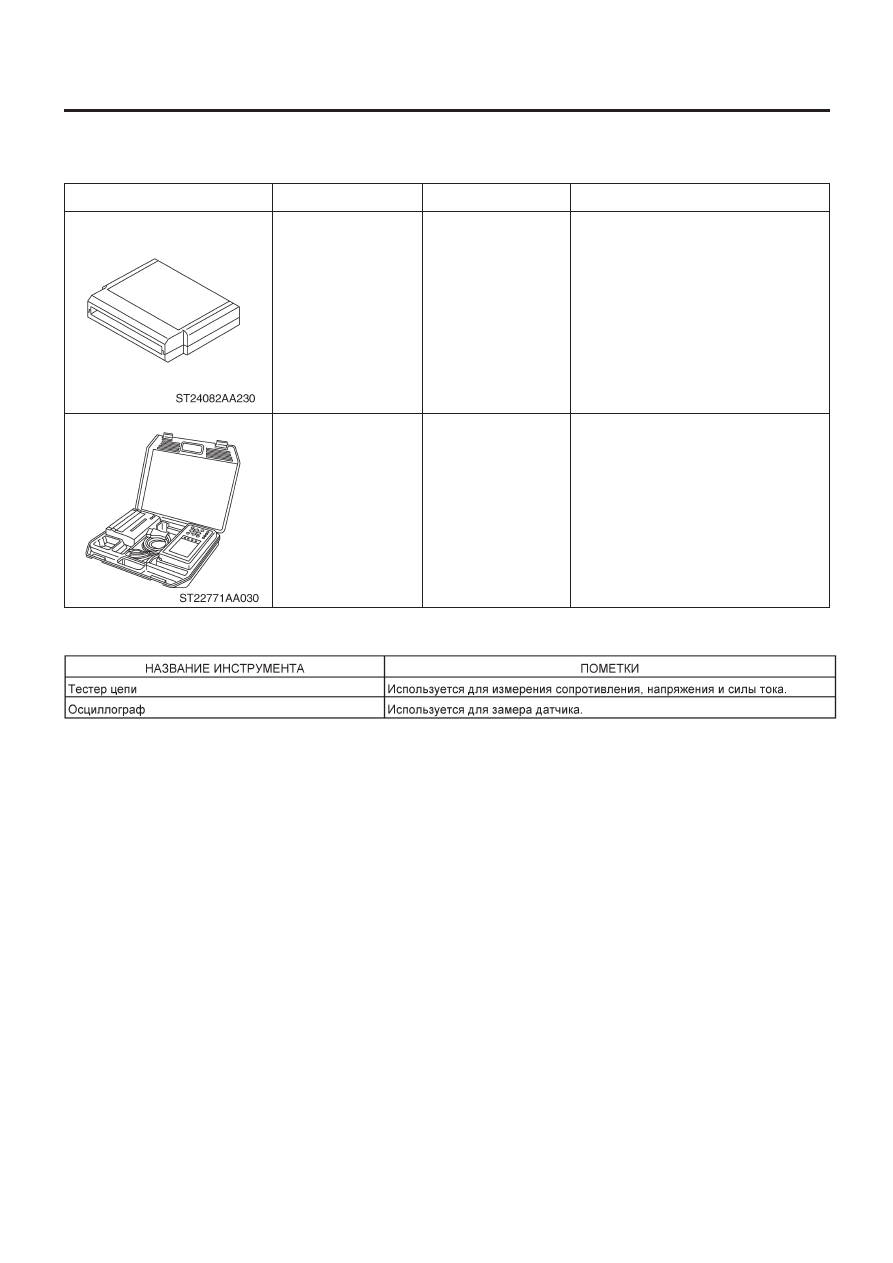

С:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

24082AA230
(Новый инструмент)

22771AA030

КАРТРИДЖ

НАБОР
СЕЛЕКТОРНОГО
МОНИТОРА SUBARU

Выявление неисправностей
электрических систем.

Выявление неисправностей
электрических систем.
• Английский: 22771AA030 (без принтера)
• Немецкий: 22771AA070 (без принтера)
• Французский: 22771AA080 (без
принтера)
• Испанский: 22771AA090 (без принтера)

ОПИСАНИЕ

ПОМЕТКИ
