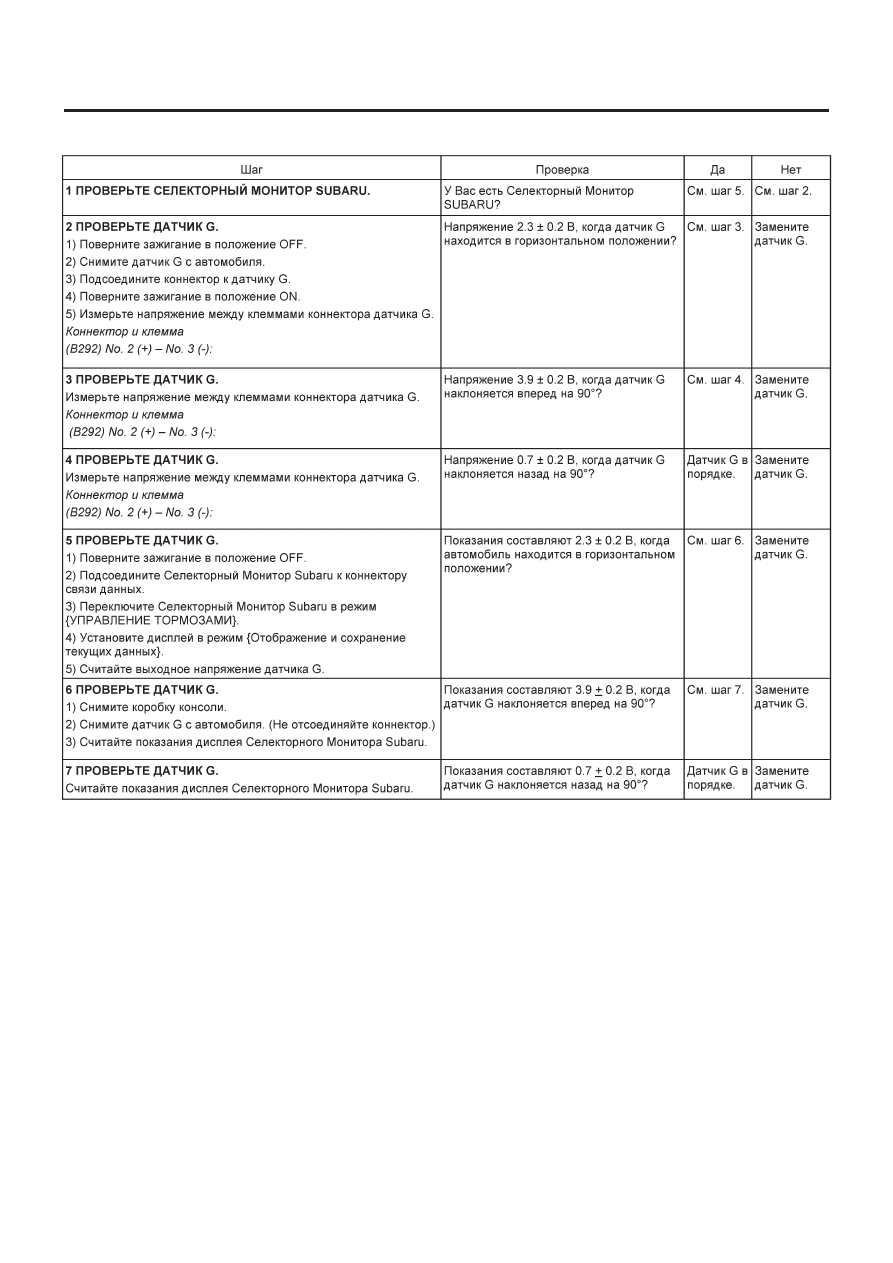

ДАТЧИК G

ABS-24

ABS

C: ОСМОТР

1.  Общая процедура диагностики  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2.  Контрольный список для опроса  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

3.  Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

4.  Местонахождение электрических компонентов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

5.  Сигнал I/O Модуля управления  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

6.  Селекторный Монитор Subaru  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

7.  Чтение диагностического кода неполадки (DTC)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

8.  Режим осмотра  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

9.  Режим очистки памяти  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

10.  Принцип загорания предупреждающего светового сигнала ABS   . . . . . . . . . . . . . . . . . . . . . . . . .24

11.  Список диагностического кода неполадки (DTC)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

12.  Процедура диагностики без диагностического кода неполадки (DTC)  . . . . . . . . . . . . . . . . . . . . .29

13.  Процедура диагностики с диагностическим кодом неполадки (DTC)  . . . . . . . . . . . . . . . . . . . . . .94

14.  Общая таблица диагностики  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .174

ABS (ДИАГНОСТИКА)

Стр.

ABS

ОБЩАЯ ПРОЦЕДУРА ДИАГНОСТИКИ

ABS-2

ABS (ДИАГНОСТИКА)

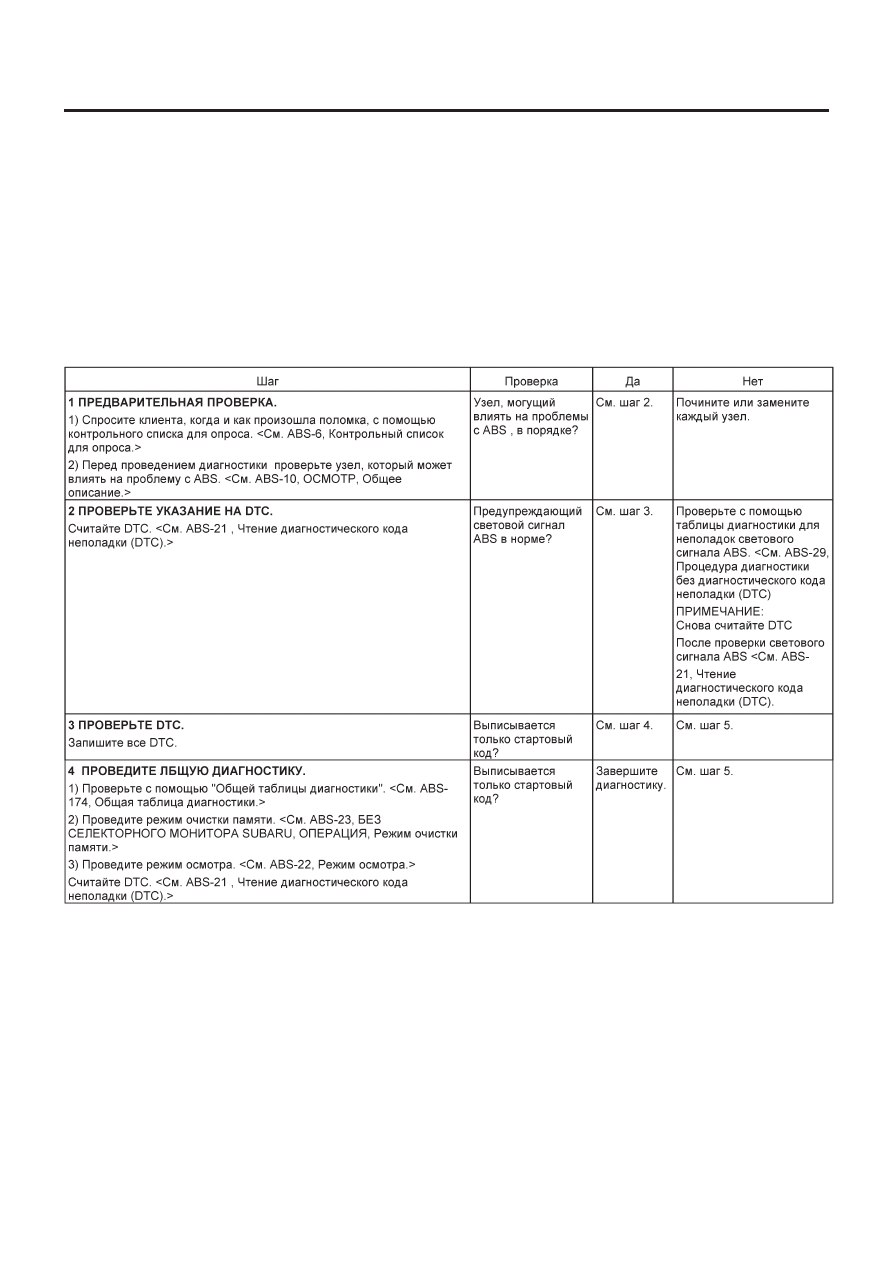

1. Общая процедура диагностики

A: ПРОЕЦЕДУРА

1. БЕЗ СЕЛЕКТОРНОГО МОНИТОРА SUBARU

ОСТОРОЖНО:
Удаляйте инородные частицы (пыль, воду и т.д.) с коннектора ABSCMиH/U во время демонтажа и установки.

ПРИМЕЧАНИЕ:
• Для того, чтобы проверить проводку на предмет поломки проводов и короткого замыкания, потрясите ее, держа за проводку или
за коннектор.
• При возгорании предупреждающего светового сигнала ABS прочитайте и запишите DTC, высвечиваемый предупреждающим
световым сигналом ABS.

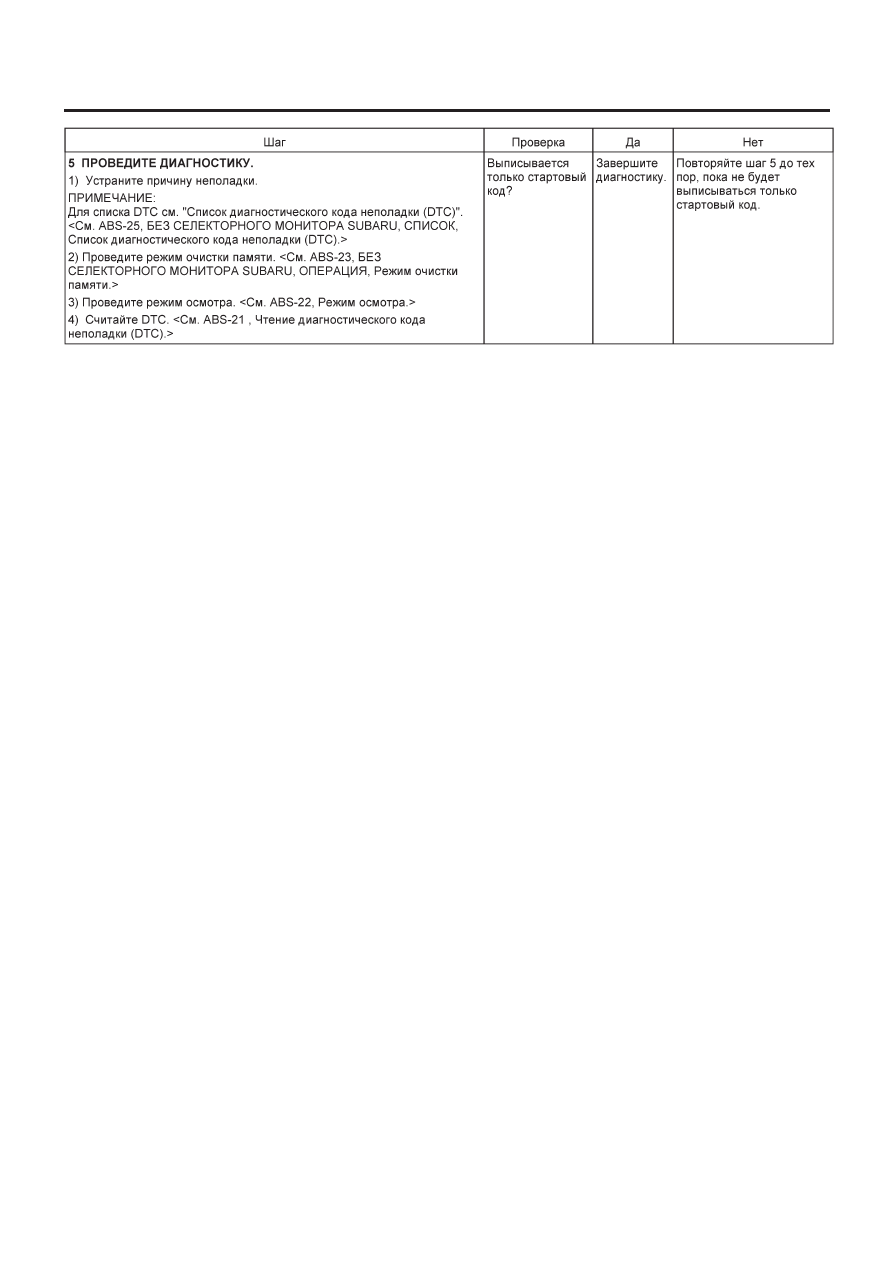

ОБЩАЯ ПРОЦЕДУРА ДИАГНОСТИКИ

ABS-3

ABS (ДИАГНОСТИКА)
