Subaru Forester (2004 год). Обслуживание и эксплуатация - часть 351

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC 2.5)-108

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC 2.5)-109

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

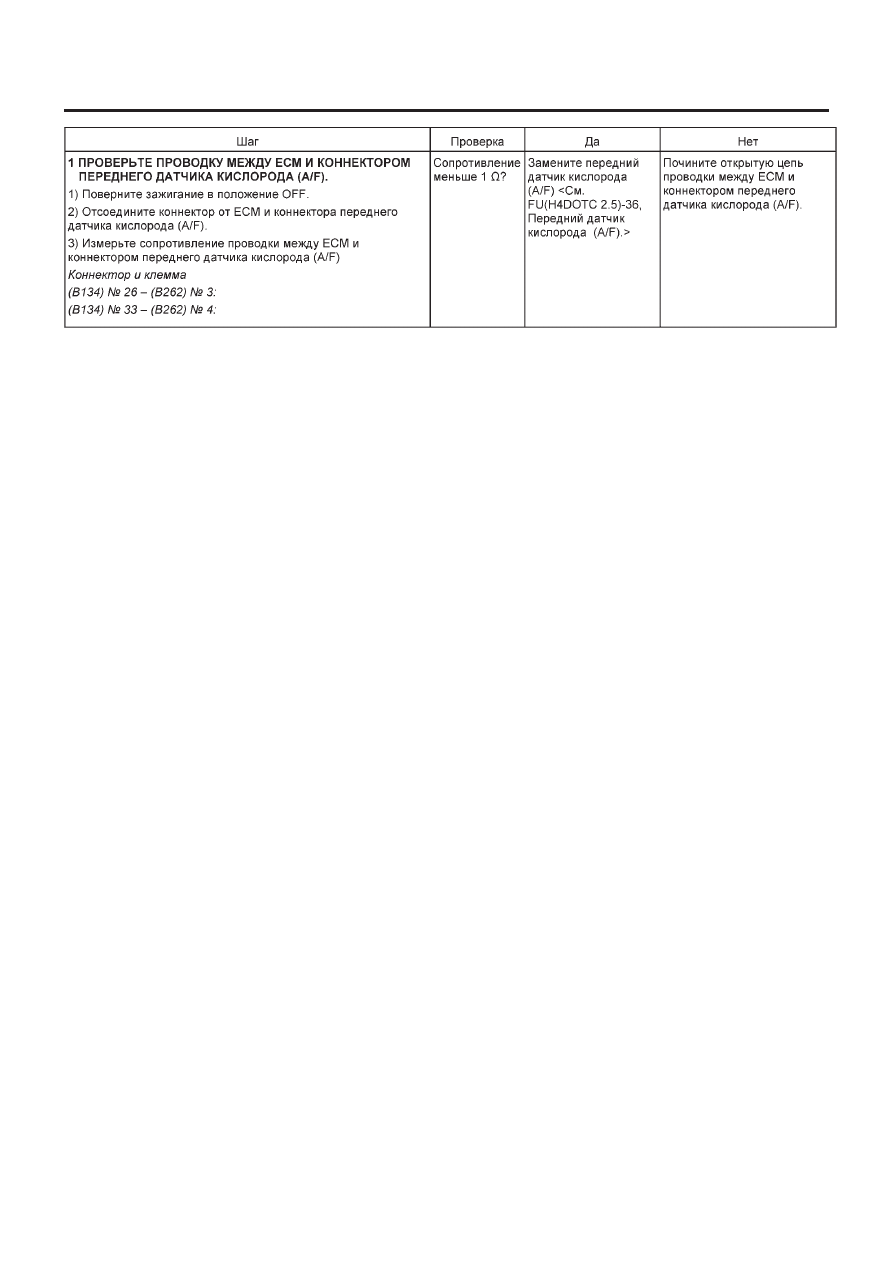

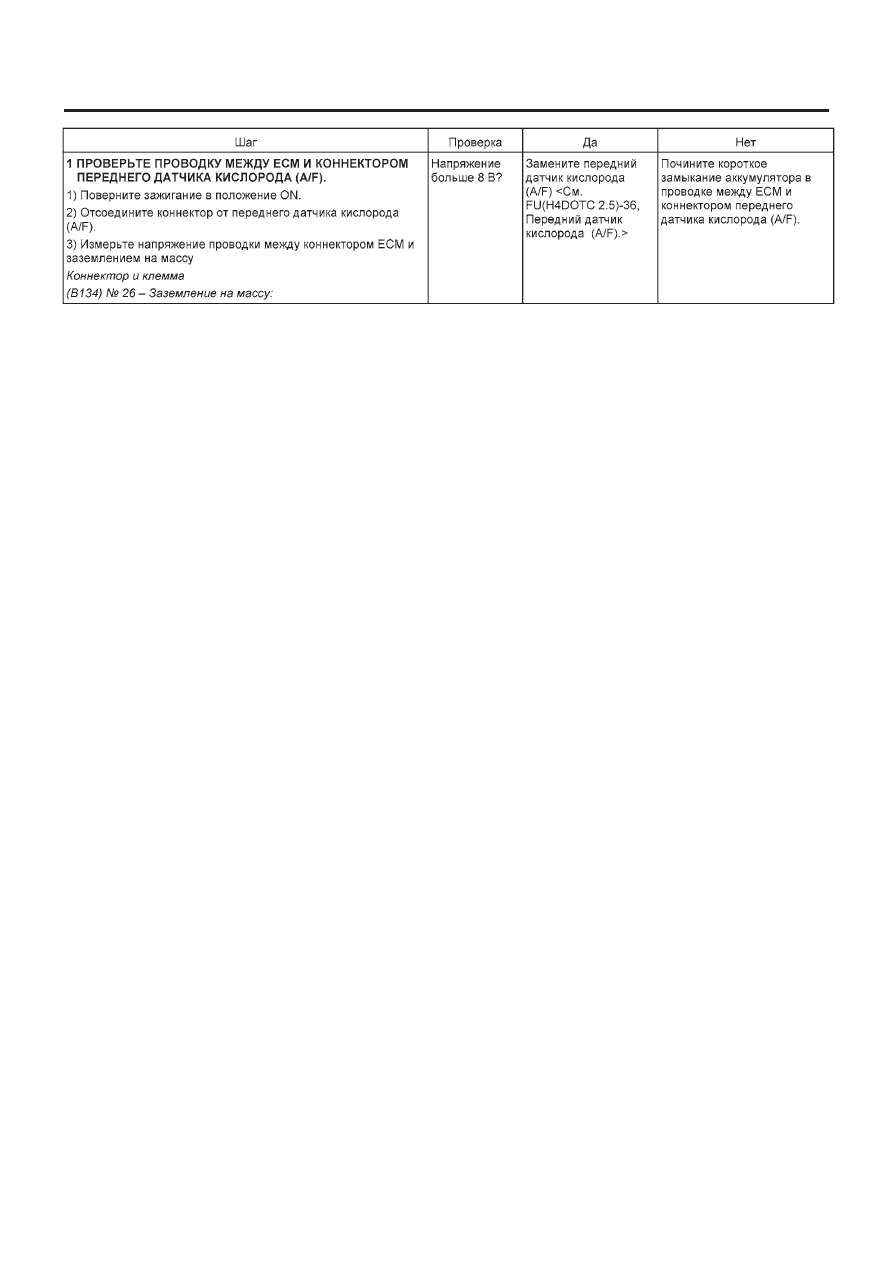

Q:  DTC P0134 НЕ ОБНАРУЖЕНО РАБОТЫ ЦЕПИ ДАТЧИКА O

2

(УСТРОЙСТВО 1 ДАТЧИК 1)

УСЛОВИЕ ОПРЕДЕЛЕНИЯ DTC:
Сразу после обнаружения неполадки:

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4DOTC 2.5)-42, ОПЕРА-
ЦИЯ, Режим очистки памяти.> и Режим Осмотра <См. EN(H4DOTC 2.5)-35, Режим осмотра.>.

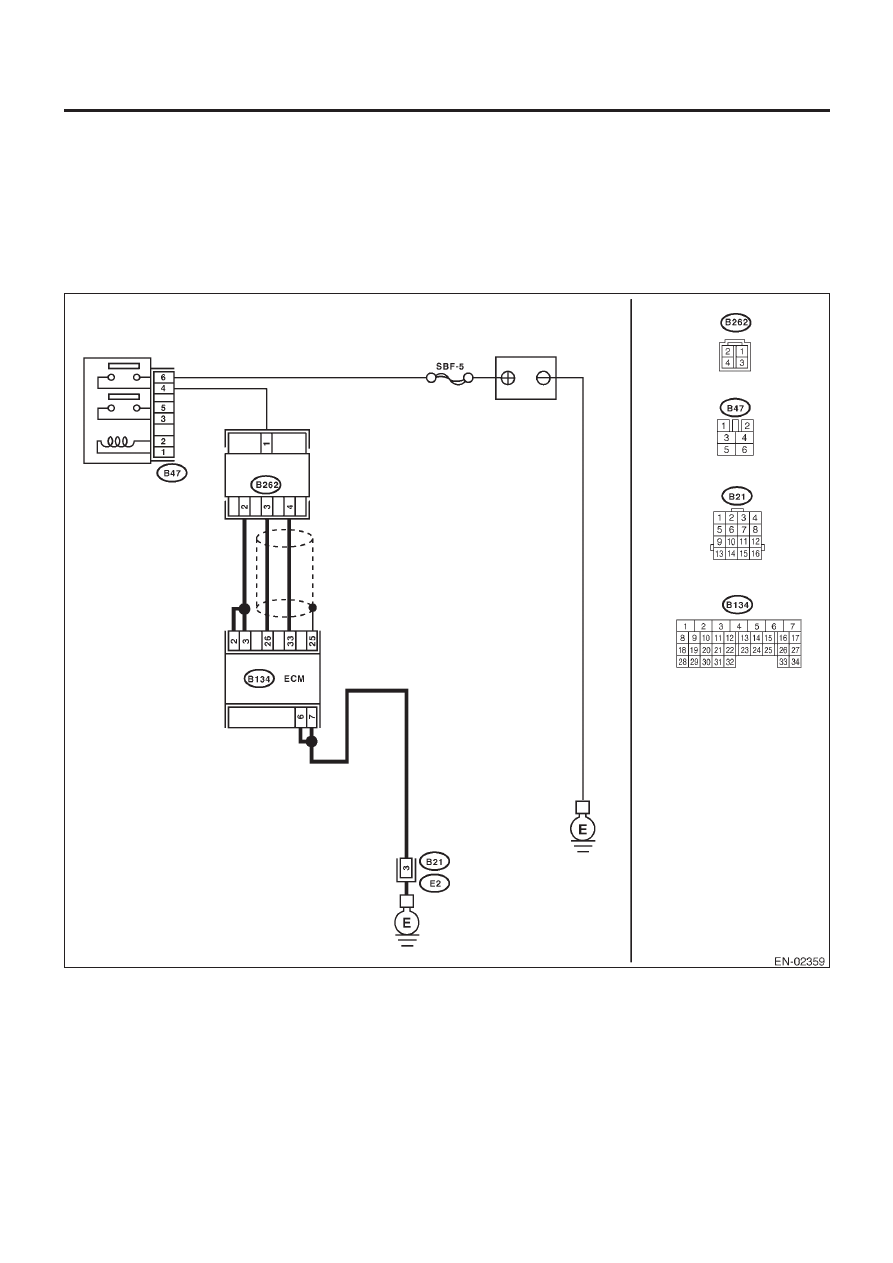

ДИАГРАММА ПРОВОДКИ:

Передний датчик
кислорода (A/F)

Главное реле

Аккумулятор

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC 2.5)-110

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC 2.5)-111

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

R:   DTC P0137 НИЗКОЕ НАПРЯЖЕНИЕ ЦЕПИ ДАТЧИКА O

2

(УСТРОЙСТВО 1 ДАТЧИК 2)

УСЛОВИЕ ОПРЕДЕЛЕНИЯ DTC:
Два следующих один за другим ездовых цикла с неполадкой

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4DOTC 2.5)-42, ОПЕРА-
ЦИЯ, Режим очистки памяти.> и Режим Осмотра <См. EN(H4DOTC 2.5)-35, Режим осмотра.>.

ДИАГРАММА ПРОВОДКИ:

Задний датчик
кислорода

Главное реле

Аккумулятор
