Subaru Forester (2004 год). Обслуживание и эксплуатация - часть 350

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC 2.5)-104

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC 2.5)-105

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

О: DTC P0131 НИЗКОЕ НАПРЯЖЕНИЕ ЦЕПИ ДАТЧИКА О

2

(УСТРОЙСТВО 1 ДАТЧИК 1)

УСЛОВИЕ ОПРЕДЕЛЕНИЯ DTC:
Сразу после обнаружения неполадки:

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4DOTC 2.5)-42, ОПЕРА-
ЦИЯ, Режим очистки памяти.> и Режим Осмотра <См. EN(H4DOTC 2.5)-35, Режим осмотра.>.

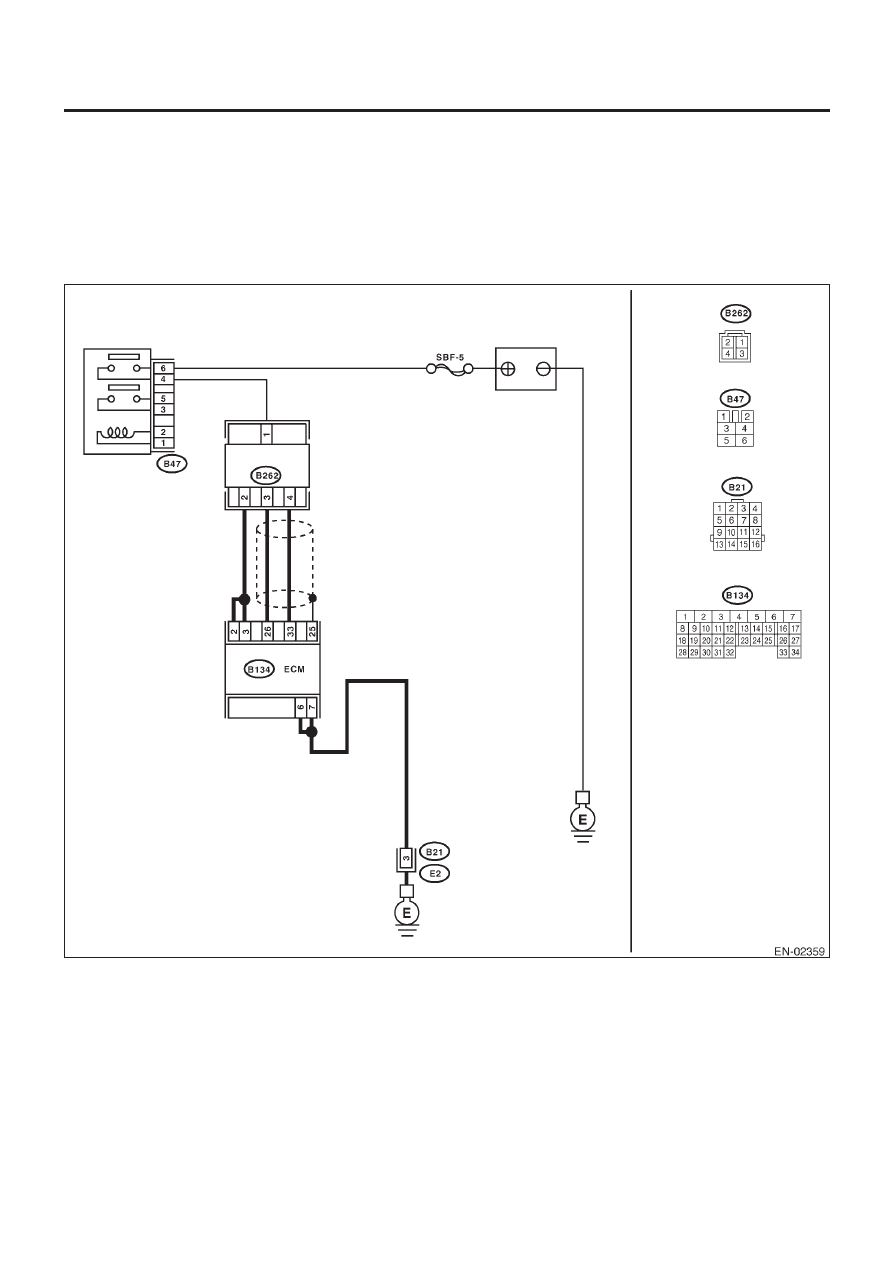

ДИАГРАММА ПРОВОДКИ:

Передний датчик
кислорода (A/F)

Главное реле

Аккумулятор

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC 2.5)-106

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC 2.5)-107

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Р: DTC P0132 ВЫСОКОЕ НАПРЯЖЕНИЕ ЦЕПИ ДАТЧИКА О

2

(УСТРОЙСТВО 1 ДАТЧИК 1)

УСЛОВИЕ ОПРЕДЕЛЕНИЯ DTC:
Сразу после обнаружения неполадки:

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4DOTC 2.5)-42, ОПЕРА-
ЦИЯ, Режим очистки памяти.> и Режим Осмотра <См. EN(H4DOTC 2.5)-35, Режим осмотра.>.

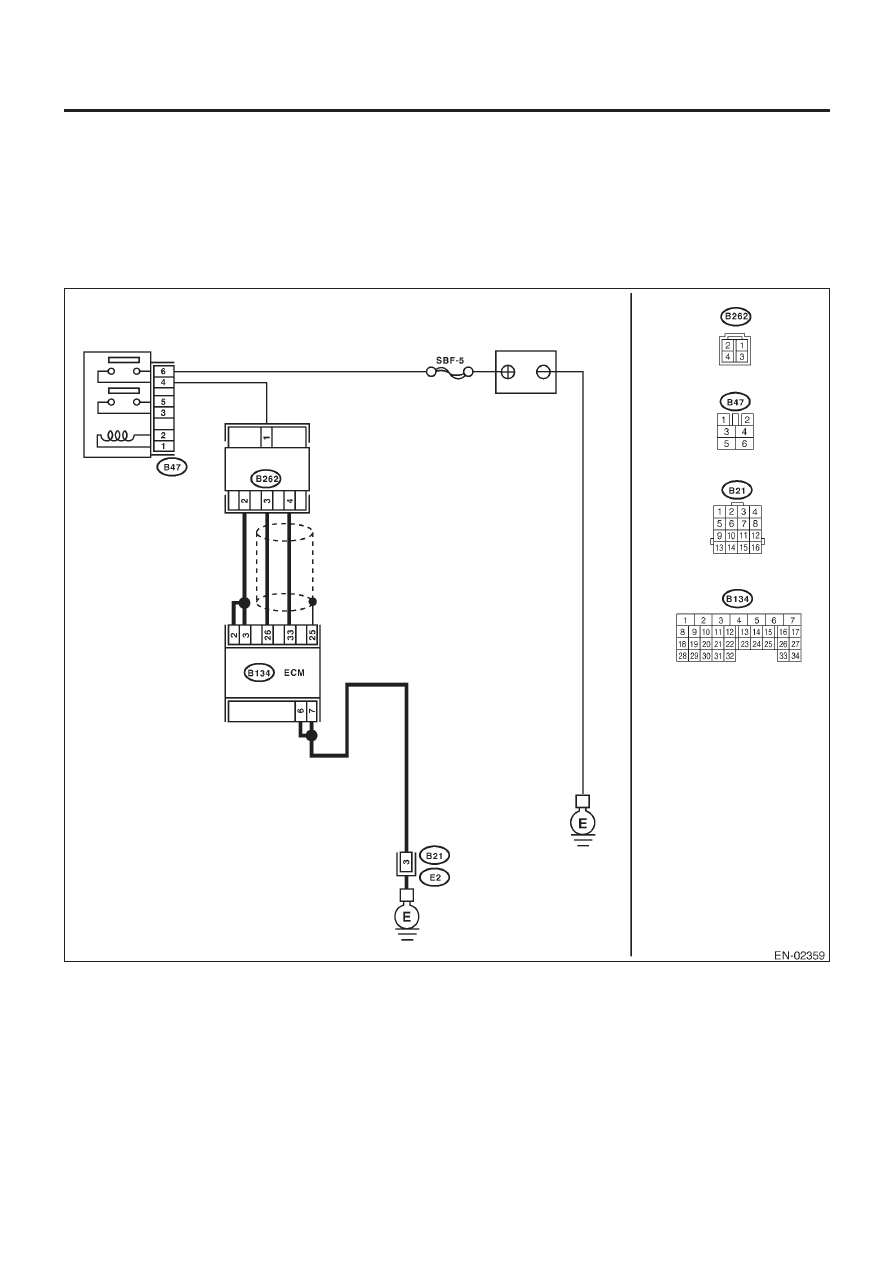

ДИАГРАММА ПРОВОДКИ:

Передний датчик
кислорода (A/F)

Главное реле

Аккумулятор
