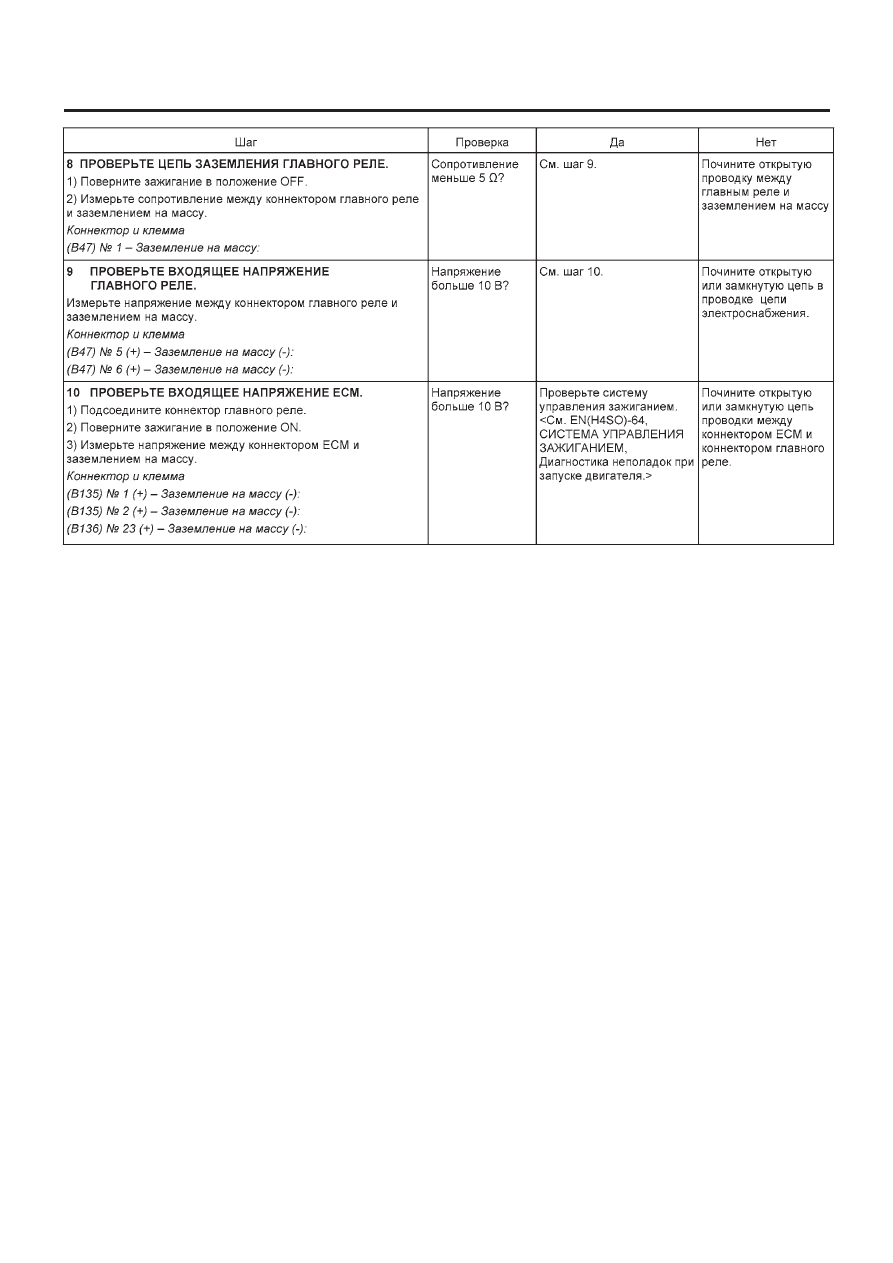

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4SO)-62

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

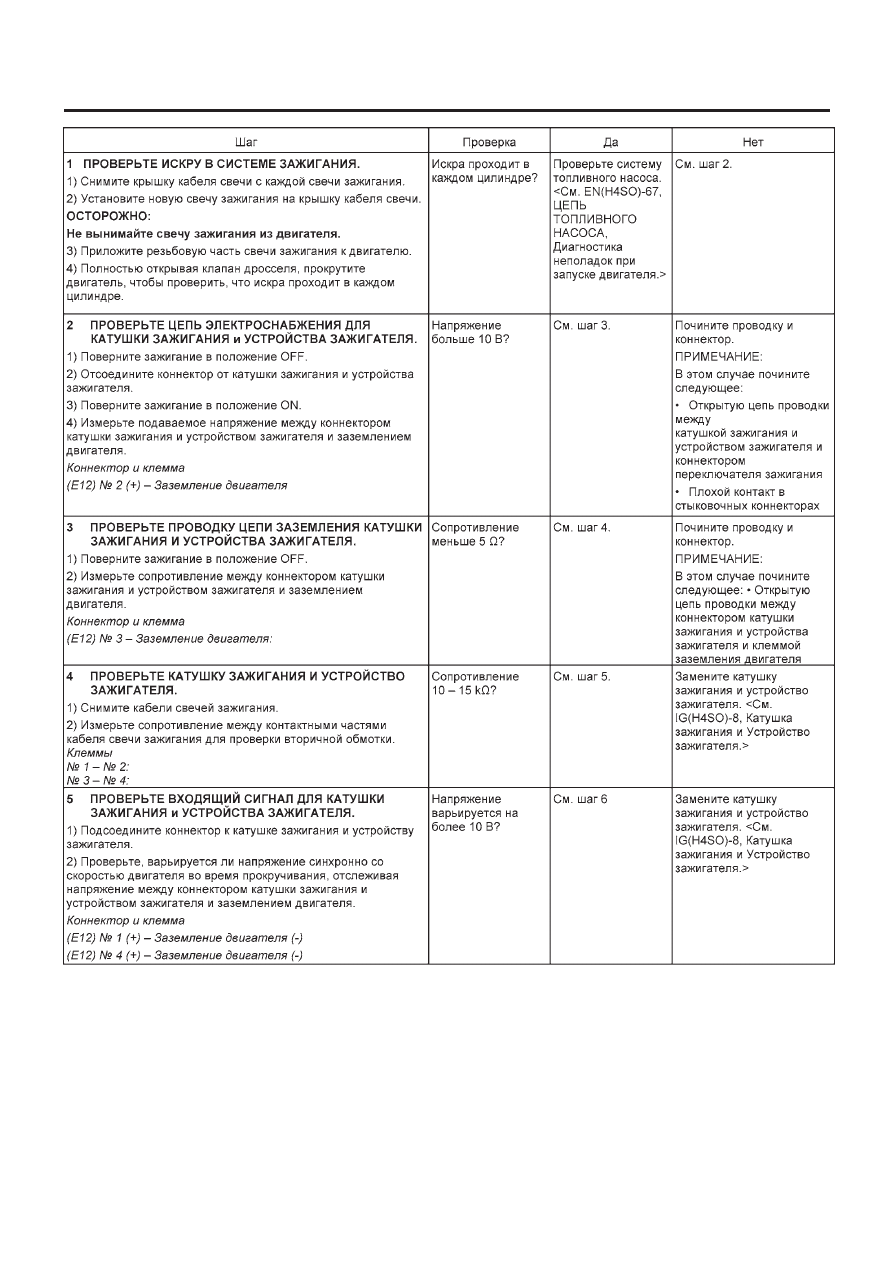

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4SO)-63

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

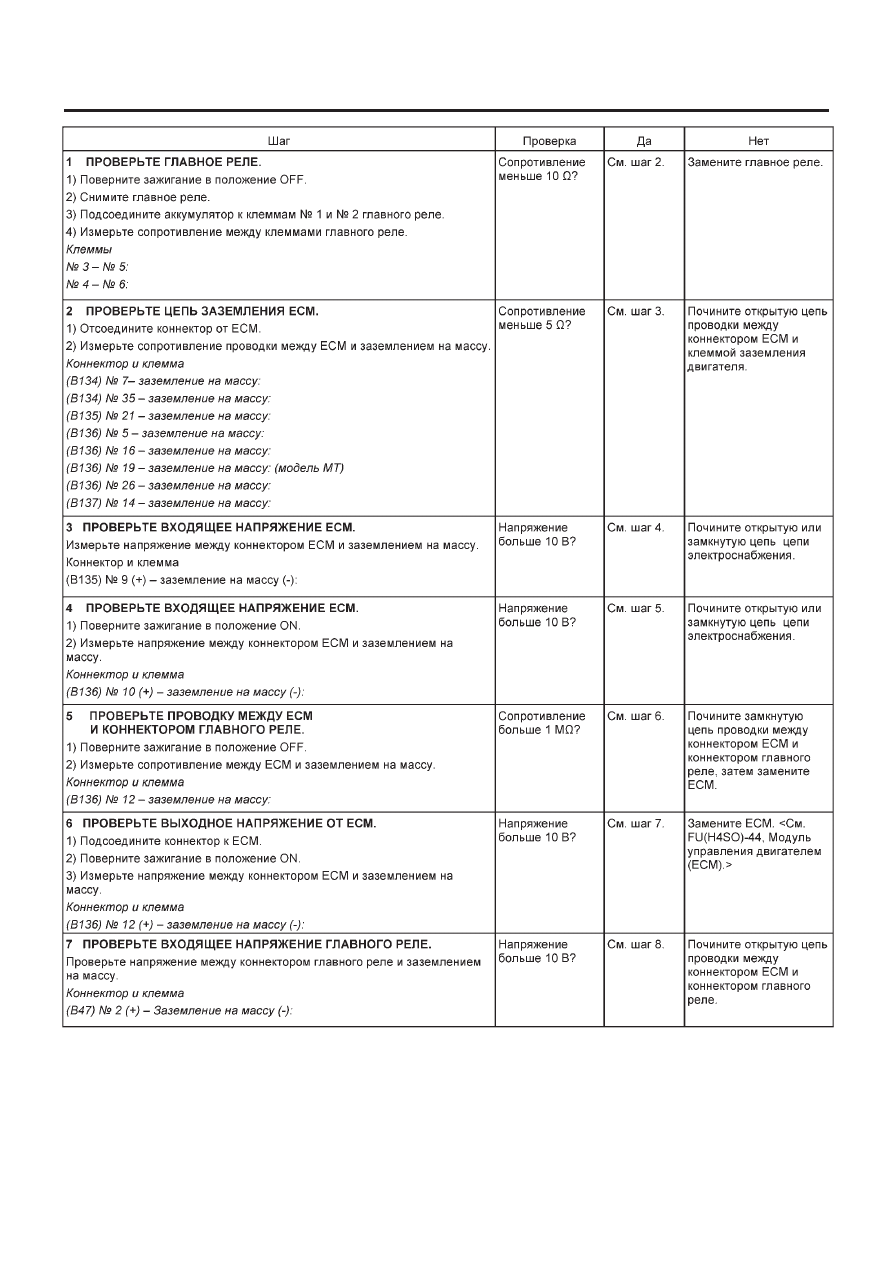

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4SO)-64

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

D:  СИСТЕМА УПРАВЛЕНИЯ ЗАЖИГАНИЕМ

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4SO)-44, РАБОТА, Режим
очистки памяти.> и Режим Осмотра <См. EN(H4SO)-37, РАБОТА, Режим осмотра.>.

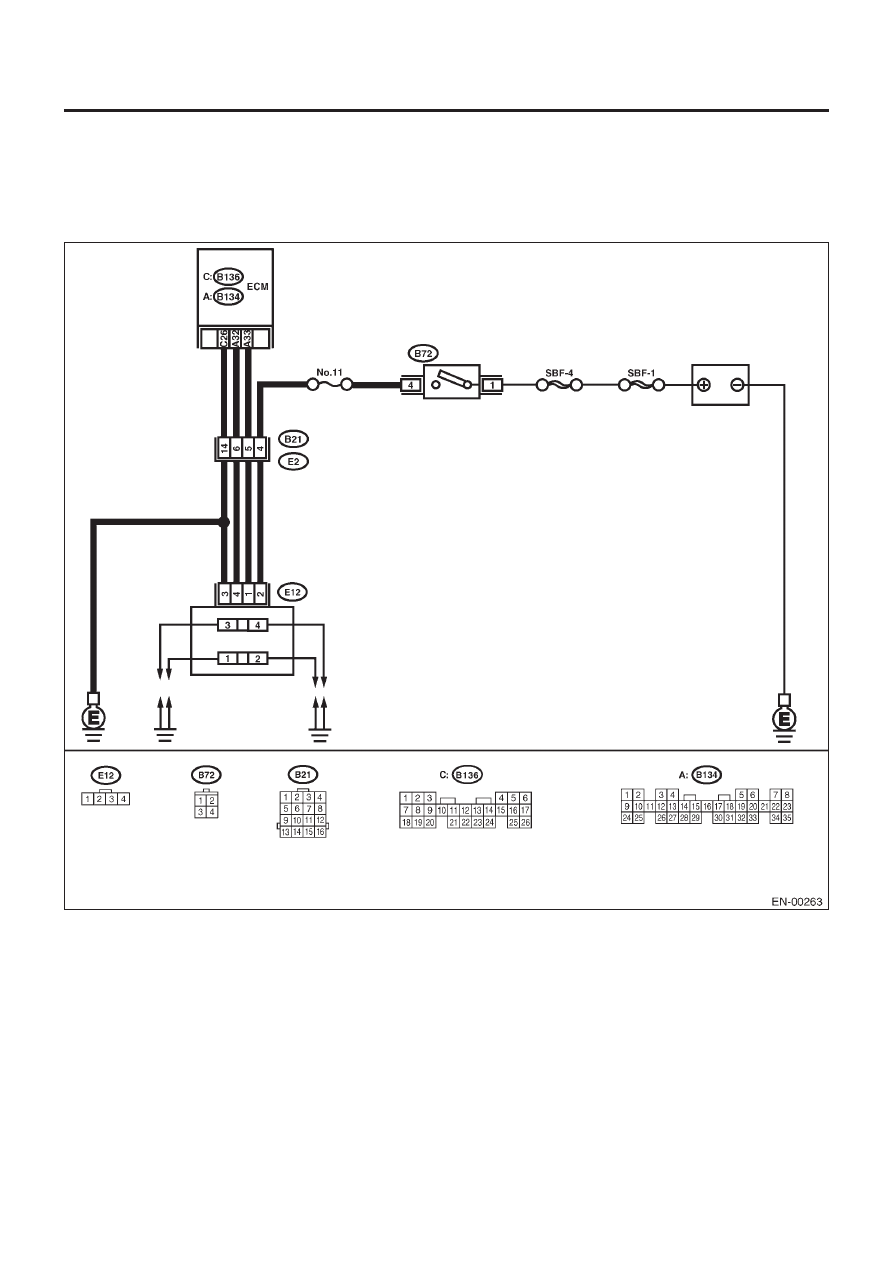

ДИАГРАММА ПРОВОДКИ:

Устройство
зажигателя

и катушки

зажигателя

Переключатель
зажигания

Аккумулятор

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4SO)-65

ДВИГАТЕЛЬ (ДИАГНОСТИКА)
