Subaru Forester (2004 год). Обслуживание и эксплуатация - часть 114

СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4SO)-54

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4SO)-55

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

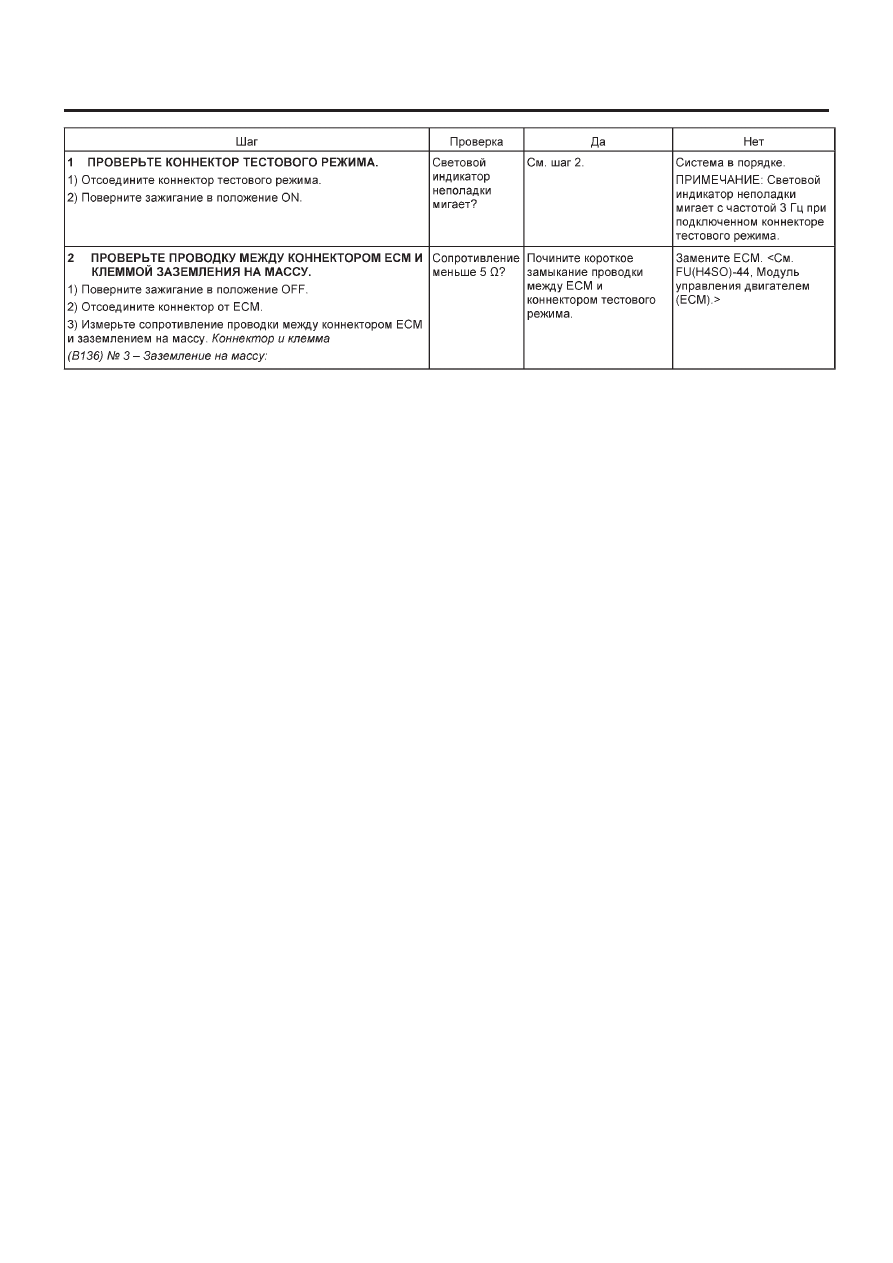

F:   СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКТ ПРОДОЛЖАЕТ МИГАТЬ

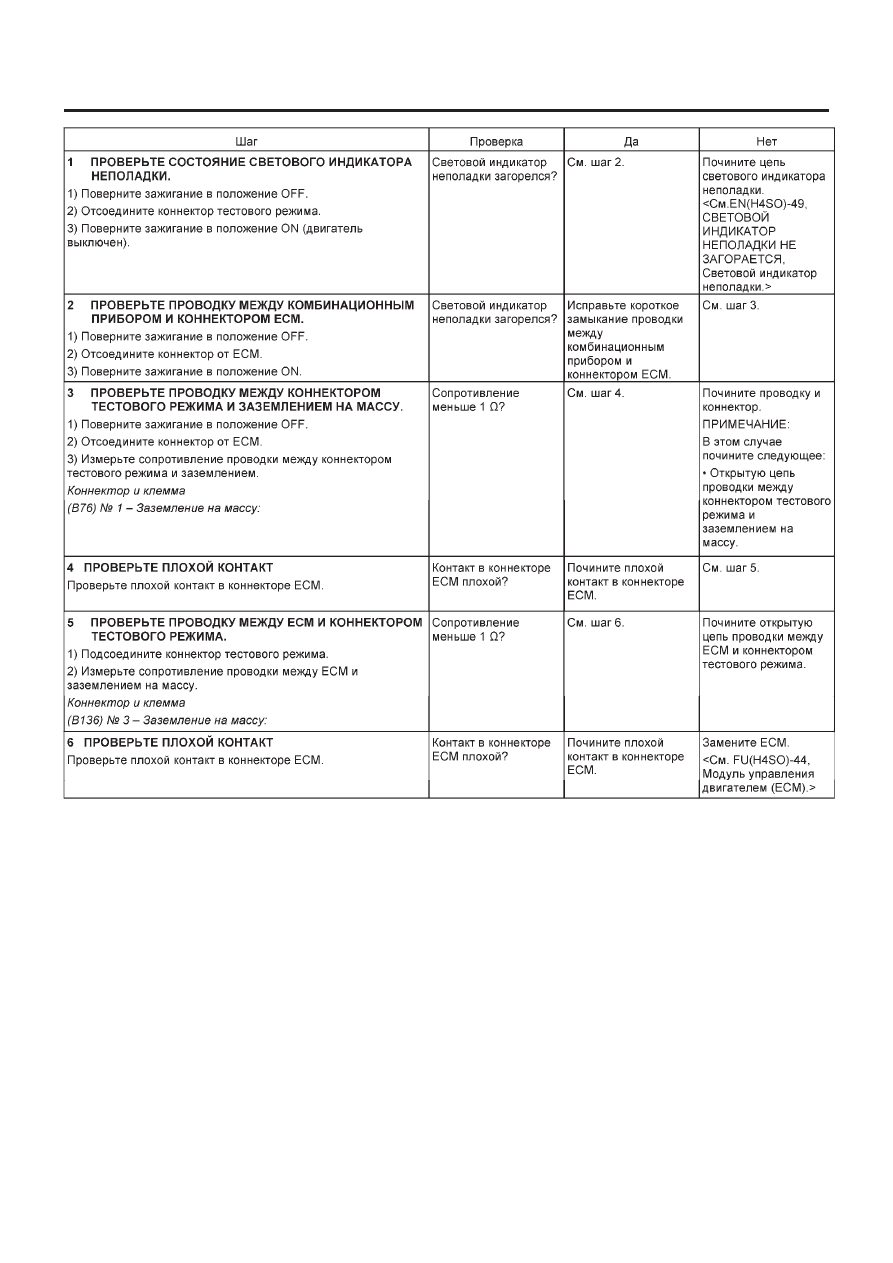

ДИАГНОЗ:
Цепь коннектора тестового режима замкнута.

СИМПТОМ НЕПОЛАДКИ:
Световой индикатор неполадки мигает, когда коннектор тестового режима не подсоединен.

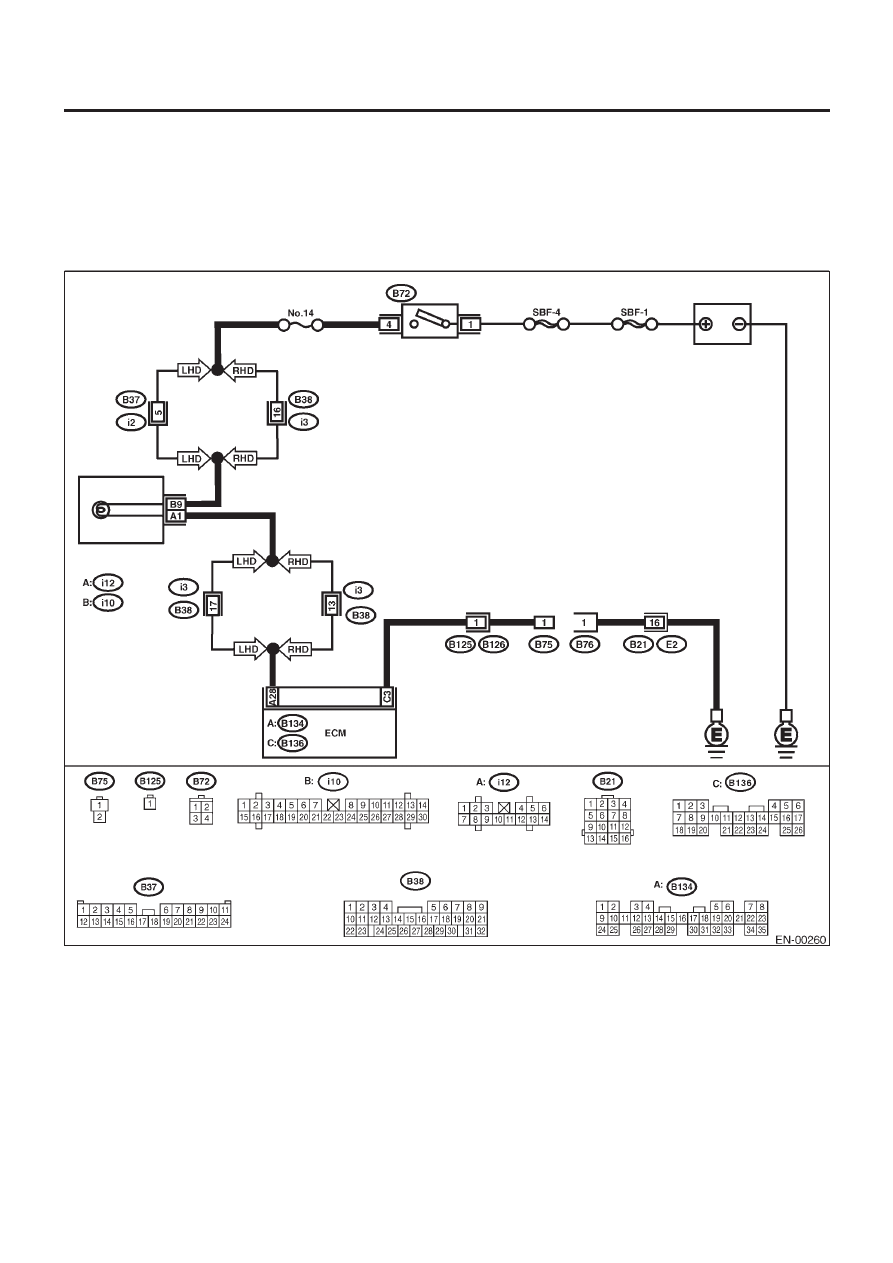

ДИАГРАММА ПРОВОДКИ:

Комбинационный
прибор

Переключатель
зажигания

Аккумулятор

СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4SO)-56

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4SO)-57

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

17. Диагностика неполадок при запуске двигателя

A: ПРОЦЕДУРА

1. Проверьте количество топлива.

2. Осмотр цепи мотора стартера. <См. EN(H4SO)-58, ЦЕПЬ МОТОРА СТАРТЕРА, Диагностика неполадок при запуске двигателя

3. Осмотр электроснабжения ECM и линии заземления. <См. EN(H4SO)-61, ЭЛЕКТРОСНАБЖЕНИЕ И ЛИНИЮ ЗАЗЕМЛЕНИЯ МО-
ДУЛЯ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ЕСМ), Диагностика неполадок при запуске двигателя.>

4. Осмотр системы управления зажиганием. <См. EN(H4SO)-64, СИСТЕМА УПРАВЛЕНИЯ ЗАЖИГАНИЕМ, Диагностика неполадок
при запуске двигателя.>

5. Осмотр цепи топливного насоса. <См. EN(H4SO)-67, ЦЕПЬ ТОПЛИВНОГО НАСОСА, Диагностика неполадок при запуске двигателя

6. Осмотр цепи топливного инжектора. <См. EN(H4SO)-70, ЦЕПЬ ТОПЛИВНОГО ИНЖЕКТОРА, Диагностика неполадок при запуске
двигателя
