СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4SO)-50

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4SO)-51

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4SO)-52

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

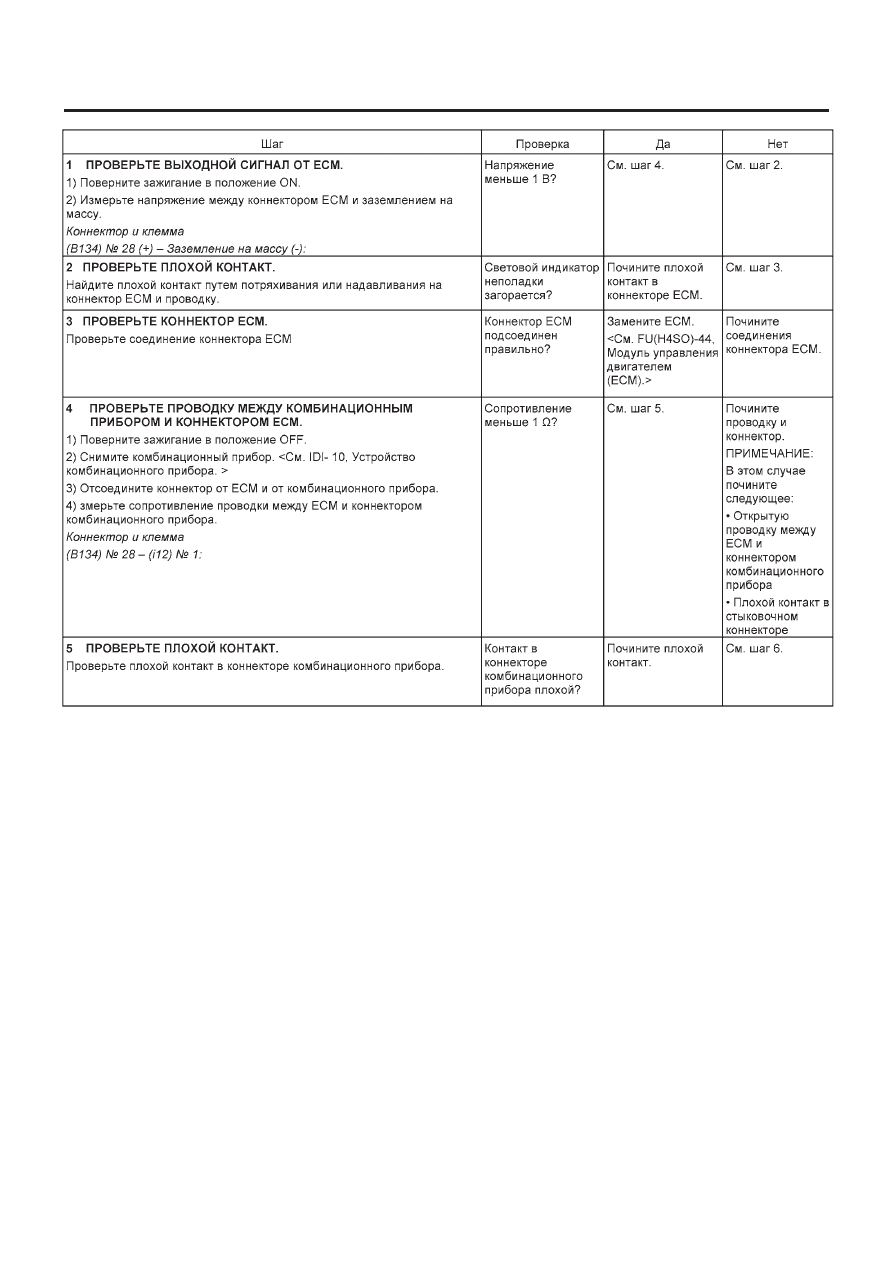

D:  СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ НЕ ГАСНЕТ.

ДИАГНОЗ:
Цепь светового индикатора неполадки замкнута.

СИМПТОМ НЕПОЛАДКИ:
Хотя световой индикатор неполадки загорается при работающем двигателе, DTC не высвечивается на Селекторном Мониторе
Subaru или на инструменте общего сканирования OBD-II.

ДИАГРАММА ПРОВОДКИ:

Комбинационный
прибор

Переключатель зажигания

Аккумулятор

СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4SO)-53

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

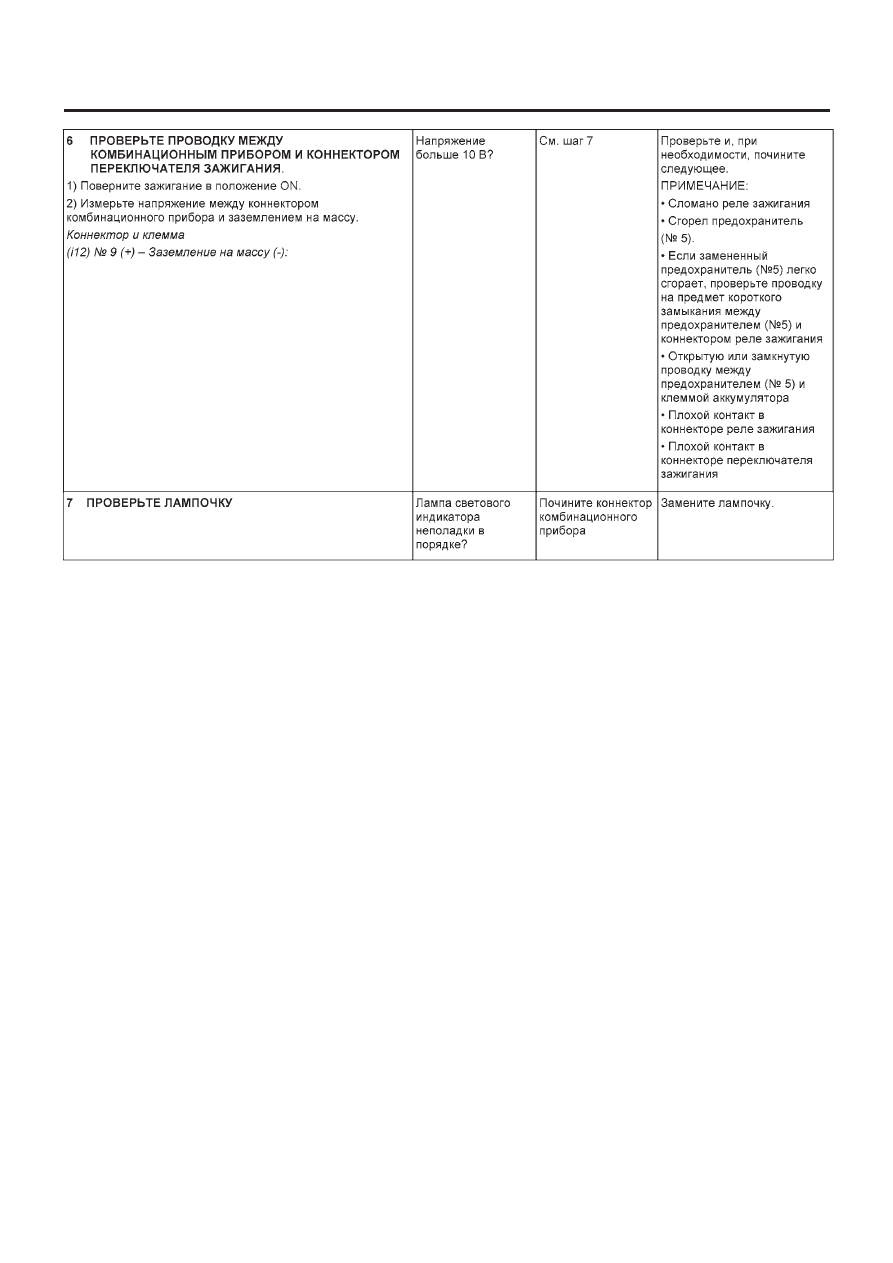

E:  СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ НЕ МИГАЕТ

ДИАГНОЗ:
Цепь светового индикатора неполадки открыта или замкнута.
Цепь коннектора тестового режима открыта.

СИМПТОМ НЕПОЛАДКИ:
При режиме осмотра световой индикатор неполадки не мигает.

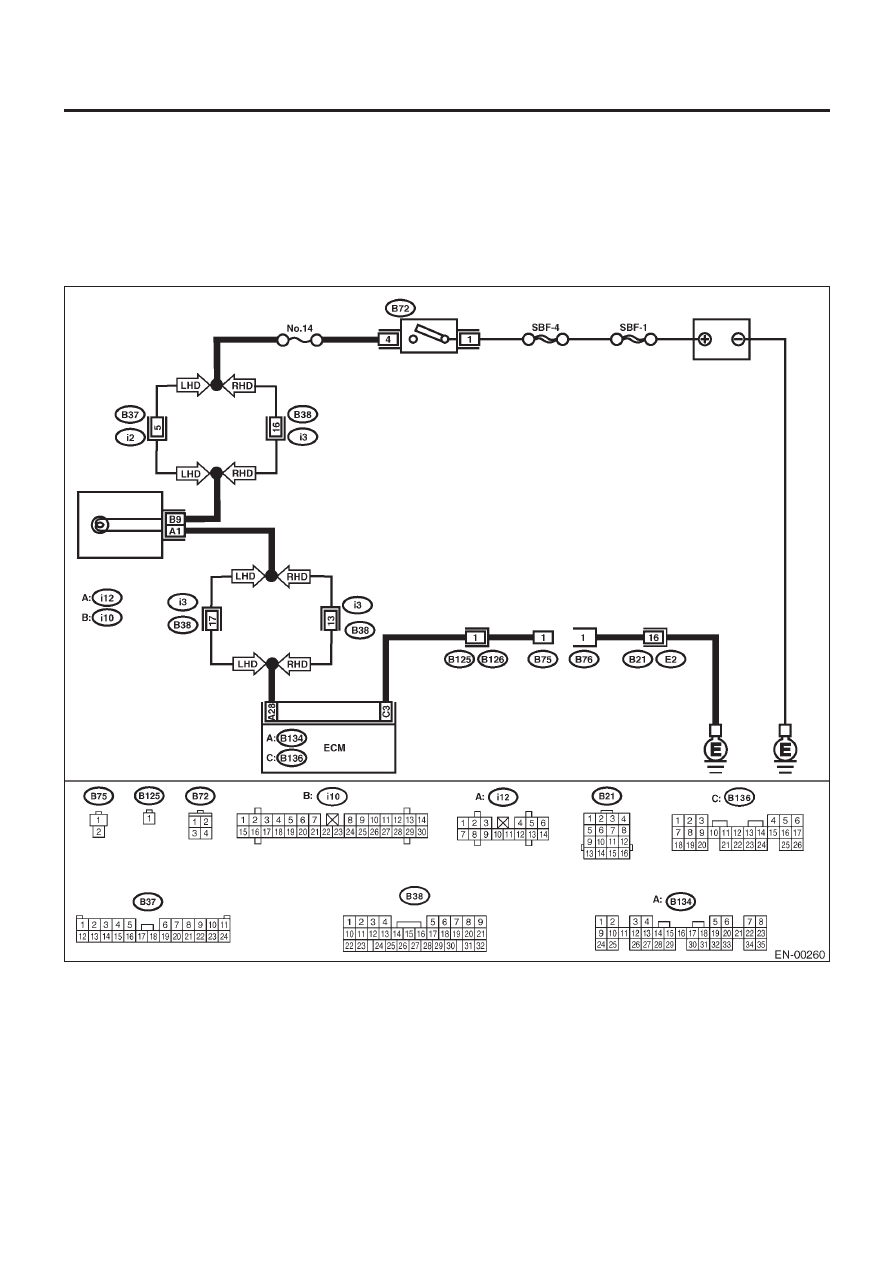

ДИАГРАММА ПРОВОДКИ:

Комбинационный
прибор

Переключатель
зажигания

Аккумулятор
