Subaru Forester (2004 год). Обслуживание и эксплуатация - часть 95

1. Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2. Стартер  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

3. Генератор  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

4. Аккумулятор . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

Стр.

SC(H4SO)

ОБЩЕЕ ОПИСАНИЕ

SC(H4SO)-2

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

1. Общее описание

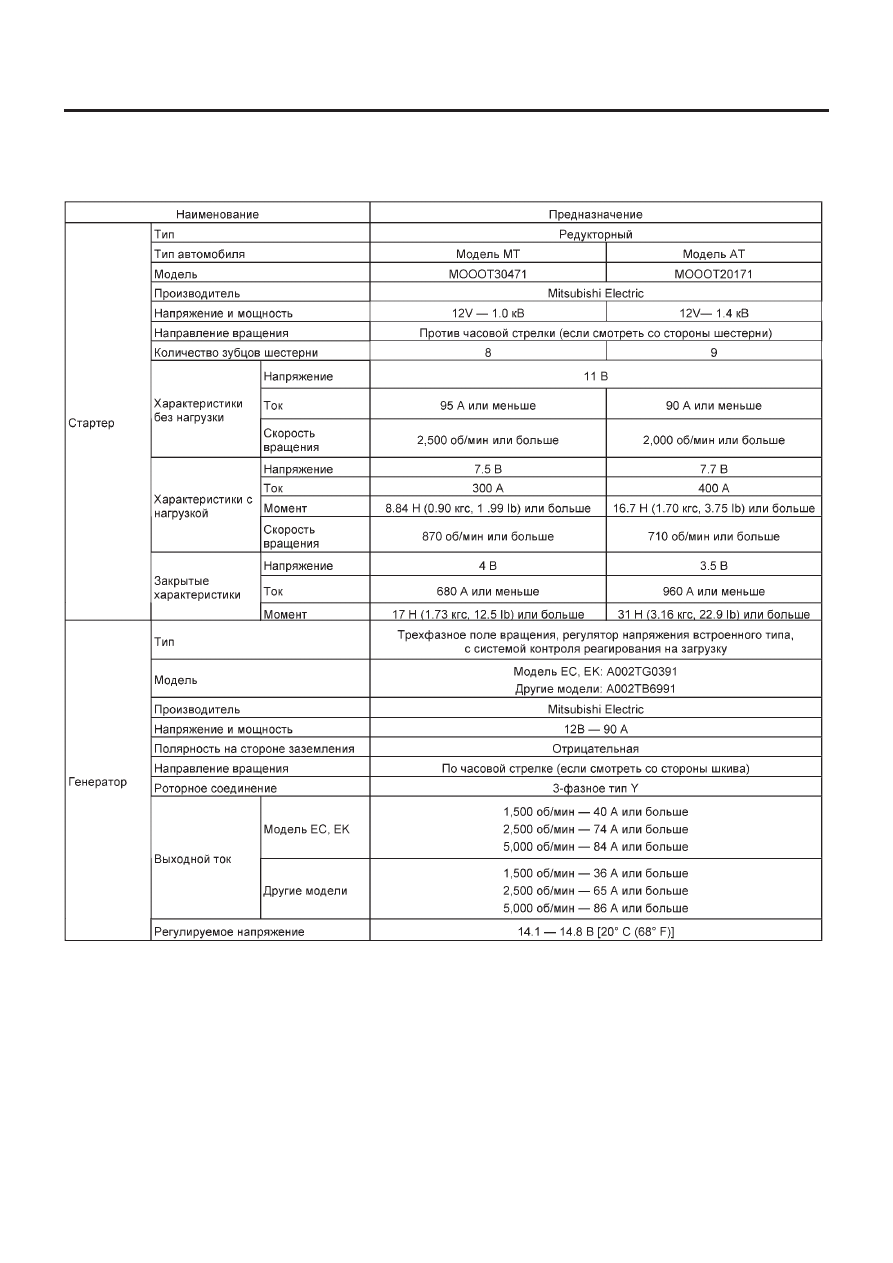

A: СПЕЦИФИКАЦИИ

ОБЩЕЕ ОПИСАНИЕ

SC(H4SO)-3

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

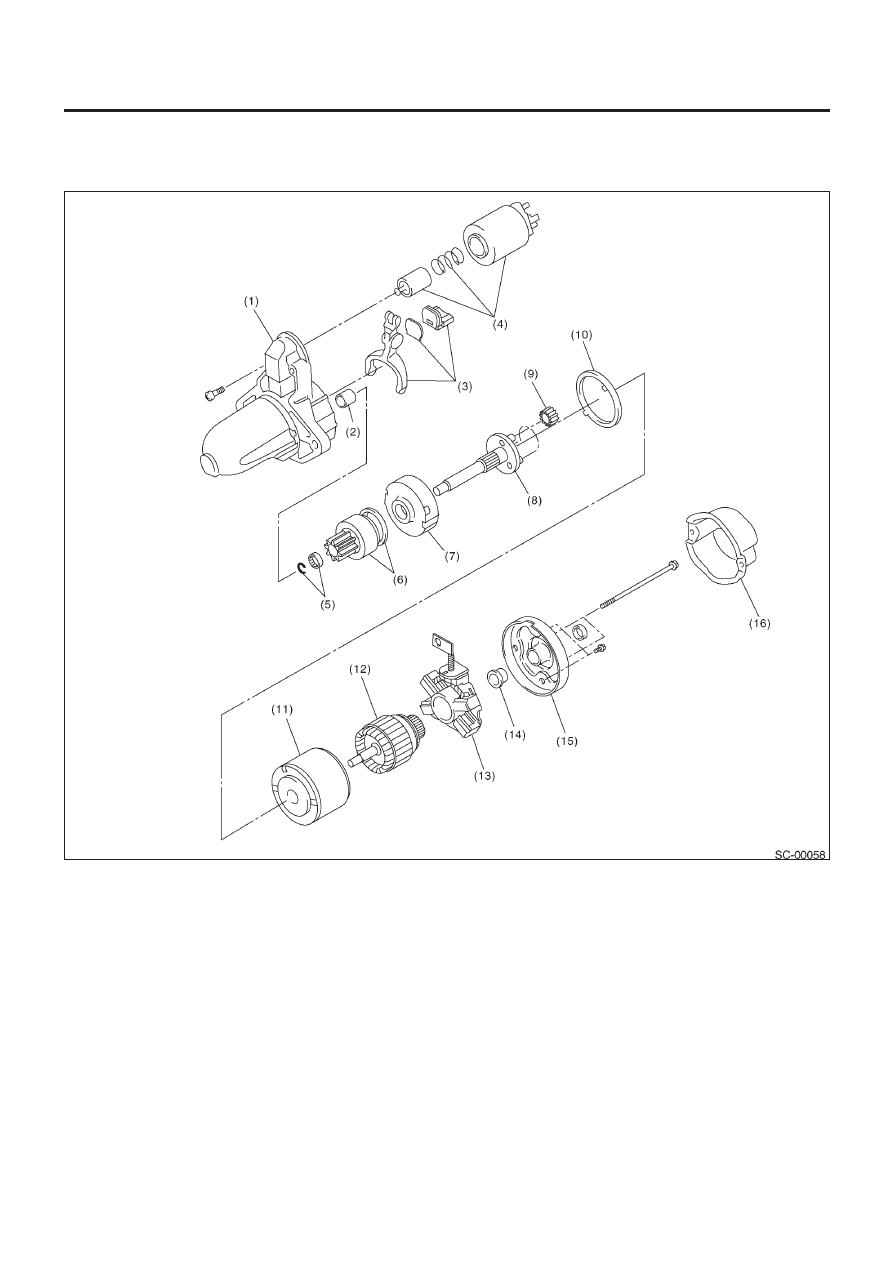

B: КОМПОНЕНТ

1. СТАРТЕР

(1) Передняя скоба
(2) Втулочный подшипник
(3) Комплект рычага
(4) Устройство магнитного переключателя
(5) Комплект стоппера
(6) Механизм свободного хода

(7) Устройство внутреннего привода
(8) Устройство вала
(9) Устройство привода
(10) Уплотнитель
(11) Хомутное устройство
(12) Якорь

(13) Устройство держателя щетки
(14) Втулочный подшипник
(15) Задняя крышка
(16) Комплект задней крышки
