ОБЩЕЕ ОПИСАНИЕ

IG(H4SO)-2

ЗАЖИГАНИЕ

1. Общее описание

A: СПЕЦИФИКАЦИИ

ОБЩЕЕ ОПИСАНИЕ

IG(H4SO)-3

ЗАЖИГАНИЕ

B: КОМПОНЕНТ

(1) Свеча зажигания
(2) Кабель свечи зажигания (#1, #3)

(3) Катушка зажигания и устройство зажи-

гателя

(4) Кабель свечи зажигания (#2, #4)

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:   6.4 (0.65, 4.7)
T2:   21 (2.1, 15.5)

ОБЩЕЕ ОПИСАНИЕ

IG(H4SO)-4

ЗАЖИГАНИЕ

C: ОСТОРОЖНО

• Во время работы всегда надевайте рабочую одежду, вклю-
чая защитный головной убор, защитный очки и защитную
обувь.
• Удаляйте загрязнение, включая грязь и коррозию перед
удалением, установкой или разборкой компонентов.
• Кладите разобранные части по порядку и защищайте их от
пыли и грязи.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• Следите за тем, чтобы не обжечь руки, поскольку все части
автомобиля нагреты после работы.
• Обязательно затягивайте фиксаторы, включая болты и гай-
ки с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
• Перед отсоединением электрических коннекторов датчи-
ков и узлов, обязательно отсоедините кабель заземления от
аккумулятора.

СВЕЧА ЗАЖИГАНИЯ

IG(H4SO)-5

ЗАЖИГАНИЕ

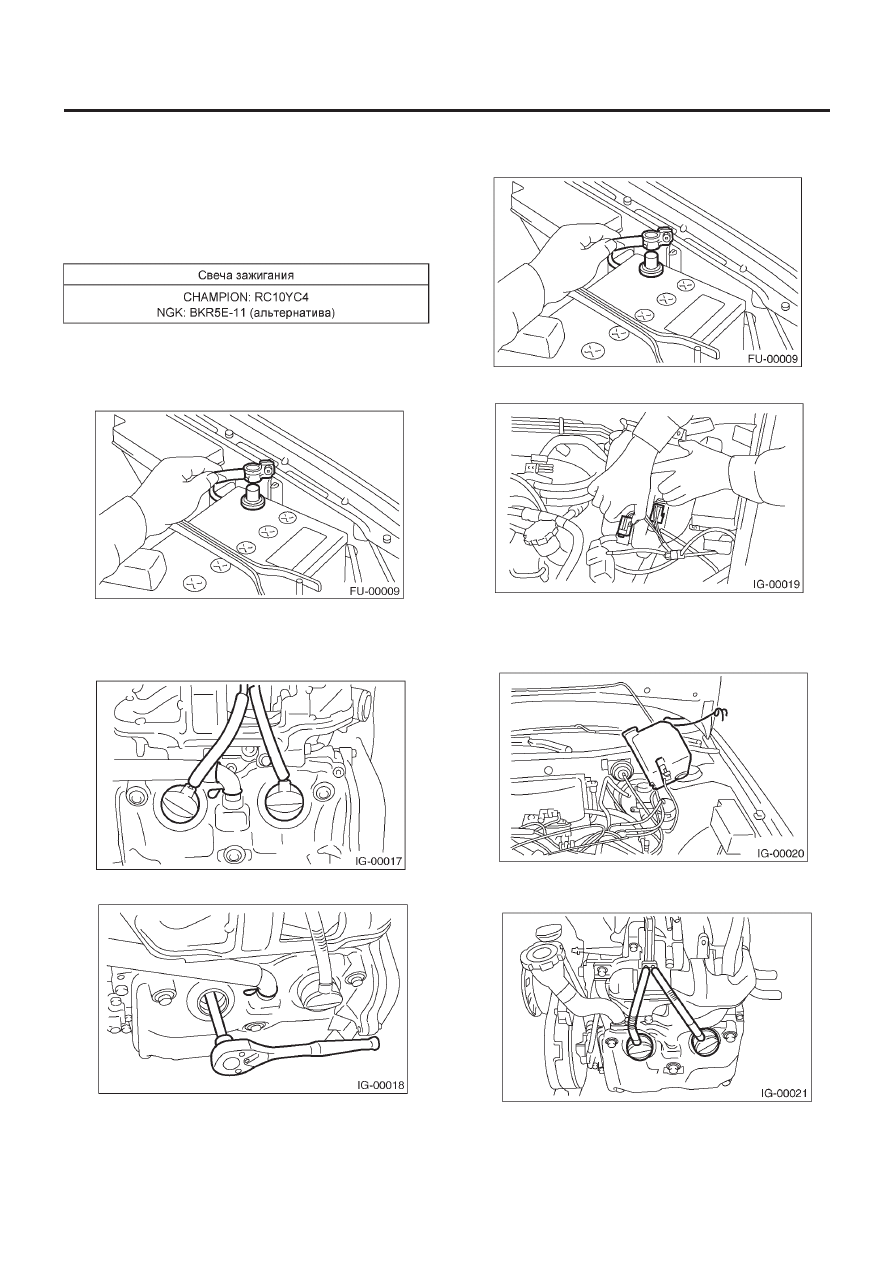

2. Свеча зажигания

A:  ДЕМОНТАЖ

ОСТОРОЖНО:
Все установленные на двигателе свечи зажигания долж-
ны иметь одинаковый диапазон нагревания.

1.  СТОРОНА RH

1) Отсоедините кабель заземления от аккумулятора.

2) Снимите воздушный фильтр.  <См. IN(H4SO)-8, ДЕМОН-
ТАЖ, Камера резонатора.>
3) Снимите кабели свечей зажигания, потянув за чехол, а не
за сам кабель.

4) Снимите свечи зажигания с помощью свечного ключа.

2. СТОРОНА LH

1) Отсоедините кабель заземления от аккумулятора.

2) Отсоедините коннектор мотора омывателя.

3) Отсоедините шланг омывателя заднего стекла от мотора
омывателя, затем заткните стык соответствующей заглушкой.
4) Снимите два болта, крепящие бачок омывателя, затем убе-
рите бачок в сторону от рабочего места.

5) Снимите кабели свечей зажигания, потянув за чехол, а не
за сам кабель.
