SsangYong Rexton W (LHD). Обслуживание и эксплуатация - часть 59

СИСтЕмА вЕНтИляцИИ, ОбОгРЕвА, кОНДИцИОНИРОвАНИя И ОчИСткИ вОзДухА

9-8

-  Система AQS

отключена

-  Режим

рециркуляции

воздуха

-  Система AQS

отключена

-  Подача

наружного

воздуха

-  Система AQS

включена

-  Подача

наружного

воздуха

Система контроля качества воздуха

(AQS)
Система  AQS  автоматически  произво-

дит переключение из режима подачи на-

ружного воздуха в режим рециркуляции,

если  датчик  системы  определяет  нали-

чие в воздухе вредных загрязнений.

-  Система AQS

включена

-  Режим

рециркуляции

воздуха

выключатель кондиционера

При нажатии данного переключателя загорается инди-

катор (

), и кондиционер начинает работать. При по-

вторном  нажатии  данной  кнопки  кондиционер  выклю-

чается, и индикатор гаснет.

Индикатор включения

кондиционера

выбор режимов подачи воздуха и действие системы AQS

выключатель системы рециркуляции/системы AQS

Данный  переключатель  используется  для  выбора  и  активации

одного из режимов подачи воздуха (режим рециркуляции, пода-

ча наружного воздуха, включение и выключение системы контро-

ля качества воздуха). Более подробная информация о функциях

выключателя и системе AQS приведена далее в данной главе.

ОСтОРОЖНО

Если  выключатель  системы  рециркуляции  будет  нажат  во

время работы системы в автоматическом режиме управления,

система переключится в ручной режим.

СИСтЕмА вЕНтИляцИИ, ОбОгРЕвА, кОНДИцИОНИРОвАНИя И ОчИСткИ вОзДухА

9-9

выключатель обдува стекол

Используйте  этот  выключатель  для  быстрой  очистки  стекол

от наледи.
При выборе данного режима воздушный поток направляется

в сторону ветрового и боковых стекол, кондиционер начинает

работать  в  автоматическом  режиме,  и  в  салон  подается

наружный воздух.
Если  во  время  действия  этого  режима  нажать  данный
выключатель  повторно,  индикатор

Режим авто

  гаснет.

Чтобы  перек лючить  систему  в  обычный  режим  после

того,  как  стекла  будут  очищены,  нажмите  кнопку  данного

выключателя еще раз.

Автоматический  выбор  подачи  наружного

воздуха или режима рециркуляции

1.  При нажатии выключателя (

 ) в салон автоматически

начинает  подаваться  наружный  воздух.  При  повторном

нажатии  этого  выключателя  восстанавливается  прежний

режим подачи воздуха.

2.  Если при этом активирована система AQS (горит индика-

тор на кнопке выключателя AQS), она автоматически про-

изводит переключение из режима подачи наружного воз-

духа  в  режим  рециркуляции,  если  датчик  системы  AQS

определяет наличие в воздухе вредных загрязнений.

Индикатор актива-

ции системы кон-

диционирования
Индикатор системы

обогрева стекол

СИСтЕмА вЕНтИляцИИ, ОбОгРЕвА, кОНДИцИОНИРОвАНИя И ОчИСткИ вОзДухА

9-10

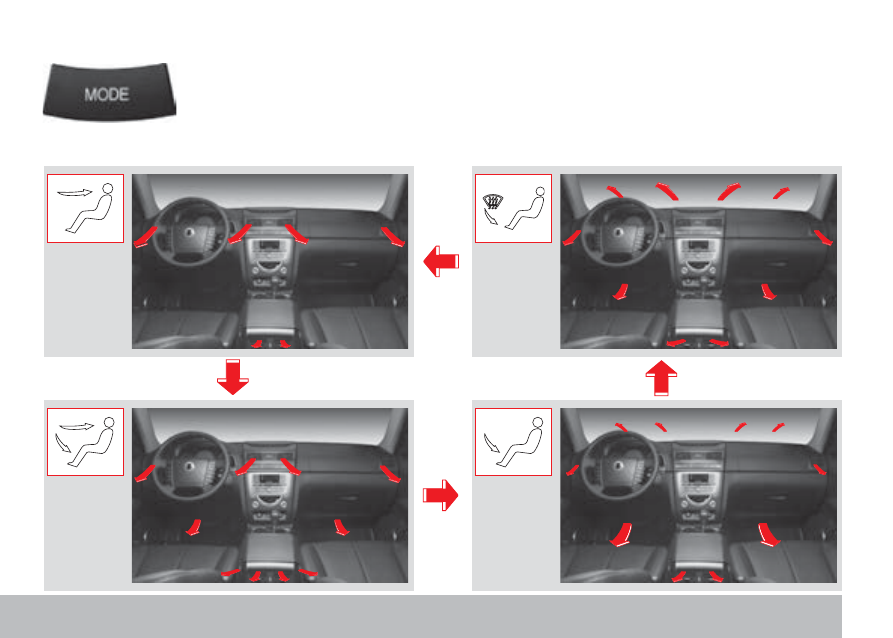

Переключатель режимов

При каждом нажатии данной кнопки будет происходить переключение режимов распределения потока

воздуха в указанной ниже последовательности.
При  нажатии  данного  переключателя,  когда  система  кондиционирования  работает  в  автоматическом

режиме  (на  дисплее  горит  индикатор  «AUTO»),  система  переключится  в  ручной  режим  управления

(индикатор «AUTO» гаснет).

На уровень

лица

Подача

воздуха в

сторону

стекол и ног

Двухуровне-

вый режим (в

сторону лица/

ног)

Подача

воздуха в

сторону ног

СИСтЕмА вЕНтИляцИИ, ОбОгРЕвА, кОНДИцИОНИРОвАНИя И ОчИСткИ вОзДухА

9-11

кОНДИцИОНЕР вОзДухА Для ПАССАЖИРОв зАДНИх СИДЕНИй* (ДвОйНАя

СИСтЕмА кОНДИцИОНИРОвАНИя)

Порядок использования системы кондицио-

нирования для пассажиров задних сидений

1.  Нажмите  кнопку  выключателя  системы  кондиционирова-

ния для пассажиров задних сидений.

2.  Поверните регулятор (А) потока воздуха из положения

«0»в любое другое положение (1–3).

3.  Отрегулируйте направление подачи воздуха при помощи

ручки управления (B).

ОСтОРОЖНО



y

Если  система  кондиционирования  для  задних  пассажиров

не  включена  посредством  выключателя,  расположенного

на  передней  панели  управления  системы,  то  задний

кондиционер  не  будет  работать  независимо  от  положения

регулятора, расположенного на задней панели. Это не будет

оказывать влияния на работу вентилятора.



y

Система  кондиционирования  для  задних  пассажиров

позволяет  обеспечивать  только  охлаждение  воздуха.  Для

нее не предусмотрена функция обогрева.

Регулятор (А) ин-

тенсивности воз-

душного потока,

проходящего че-

рез задние деф-

лекторы

Ручка (В)

управления

направлением

потока воздуха

Выключатель системы кондиционирования

для пассажиров задних сидений
