SsangYong Rexton W (LHD). Обслуживание и эксплуатация - часть 8

Общие СВеДеНиЯ

0-9

Расширитель-

ный бачок

Бачок гидроуси-

лителя рулевого

управления

Воздухоочисти-

тель

Крышка

маслоналивной

горловины

Маслоизме-

рительный

щуп

Бачок для тормозной

жидкости и бачок

гидропривода сцепления

Блок реле и

предохранителей

Бачок

омывателя

ветрового

стекла

Аккуму-

ляторная

батарея

Топливный

фильтр

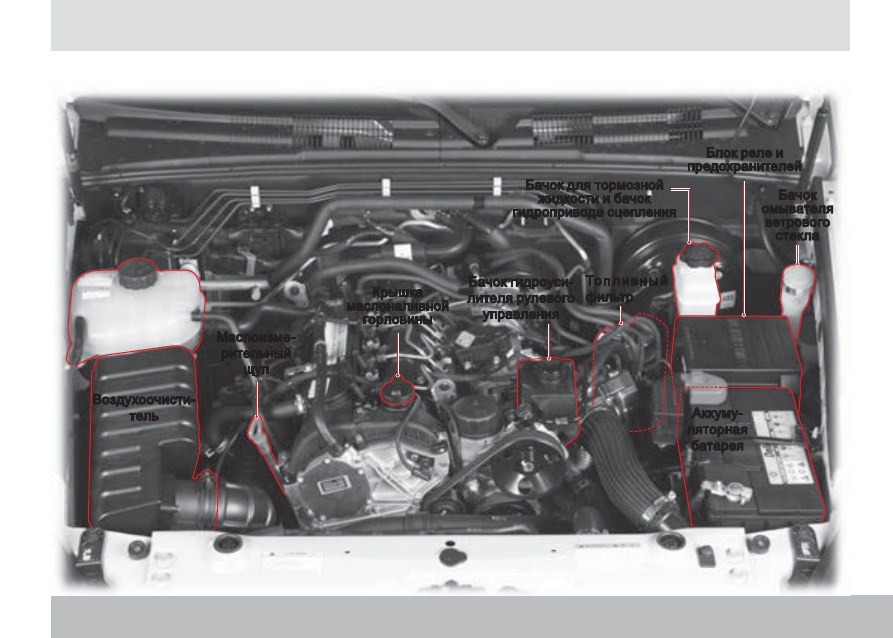

мОТОРНыЙ ОТСеК

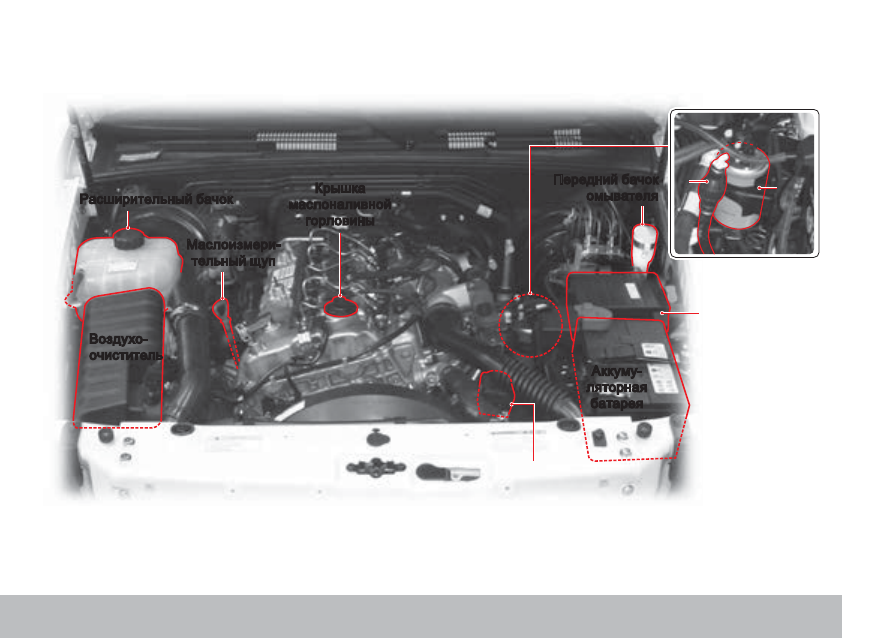

ДиЗеЛьНыЙ ДВиГаТеЛь (D20DtR)

Общие СВеДеНиЯ

0-10

Расширительный бачок

Маслоизмери-

тельный щуп

Передний бачок

омывателя

Блок реле и

предохранителей

Воздухо-

очиститель

Аккуму-

ляторная

батарея

1

2

  1. Топливоподкачивающий

насос

  2. Топливный фильтр

ДиЗеЛьНыЙ ДВиГаТеЛь (D27Dt, D27DtP)

без дополнительного водоотделителя

Крышка

маслоналивной

горловины

Бачок

гидроусилителя

рулевого управления

Общие СВеДеНиЯ

0-11

  1. Топливоподкачивающий насос

  2. Топливный фильтр

  3. Водоотделитель (отстойник)

  4. Бачок омывателя ветрового стекла

Расширительный бачок

Маслоизмери-

тельный щуп

Бачок для тормозной жидкости –

гидропривод тормозной системы

и сцепления (МКП)

Крышка

маслоналивной

горловины

Воздухо-

очиститель

Блок реле и

предохрани-

телей

Аккуму-

ляторная

батарея

Бачок гидроуси-

лителя рулево-

го управления

1

2

3

4

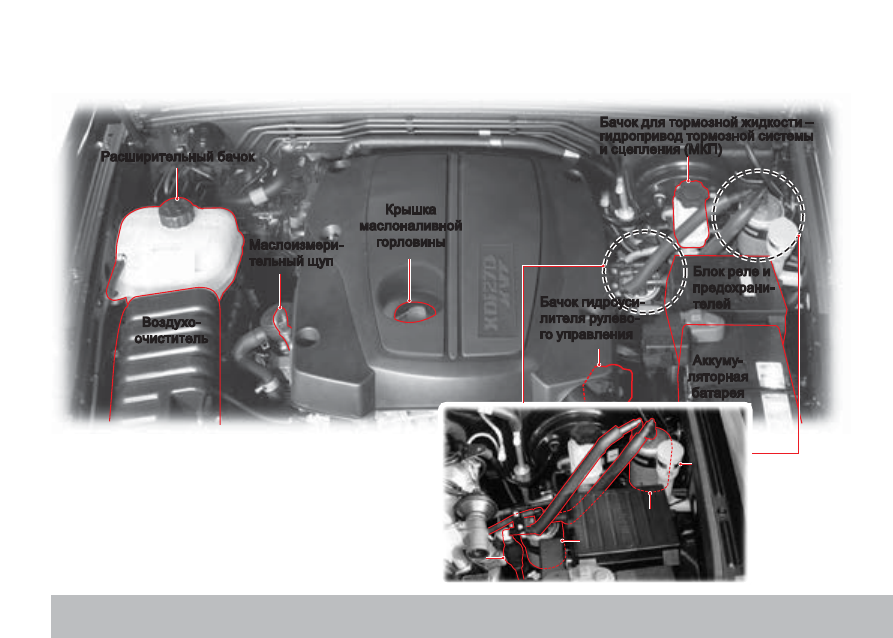

ДиЗеЛьНыЙ ДВиГаТеЛь (D27Dt, D27DtP)

С дополнительным водоотделителем

Общие СВеДеНиЯ

0-12

Расширительный бачок

Бачок для тормозной жидкости –

гидропривод тормозной системы

и сцепления (МКП)

Передний бачок

омывателя

Блок реле

и предохра-

нителей

Крышка

маслоналивной

горловины

Воздухо-

очиститель

Аккумулятор-

ная батарея

Маслоизмери-

тельный щуп

Бачок

гидроусилителя

рулевого управления

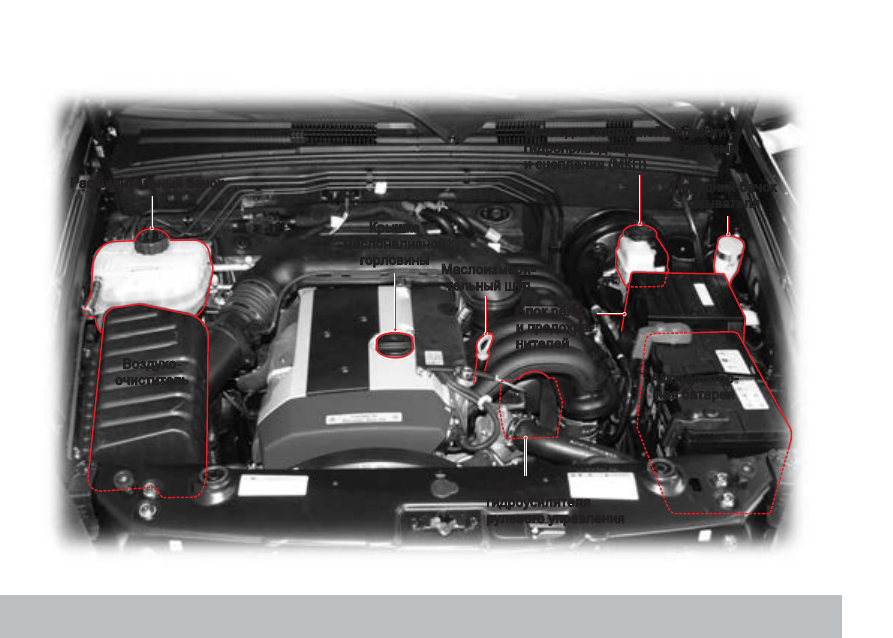

беНЗиНОВые мОДеЛи (G32D)
