OM600 ENGINE MECHANICAL 1B3 -- 141

DAEWOO MY_2000

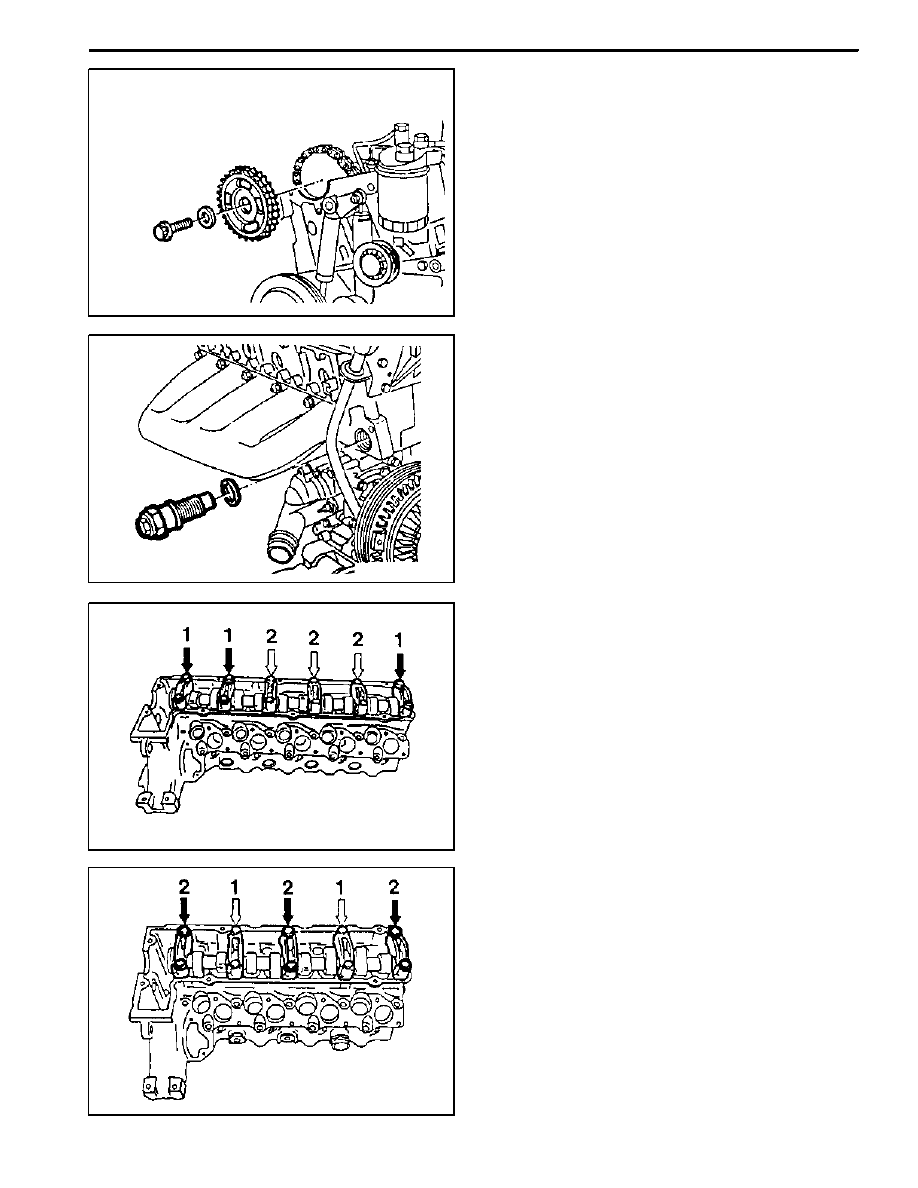

4. Remove the bolt and then remove the camshaft

sprocket.
Notice
During removal, be careful not to drop the sprocket

with chain. Remove the chain carefully and then pull

out the sprocket.

5. Remove the chain tensioner.

6. Remove the camshaft bearing cap bolts according

to the removal order.
Notice
Remove the camshaft bearing cap bolts of 1(dark

arrow) first and then remove the bolts of 2 (light ar-

row) one revolution in stages until the counter--pres-

sure is released. In order to avoid damaging the

camshaft, it is essential to adhere to the removal or-

der for the camshaft bearing caps.

OM 662LA

OM 661LA

1B3 -- 142 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

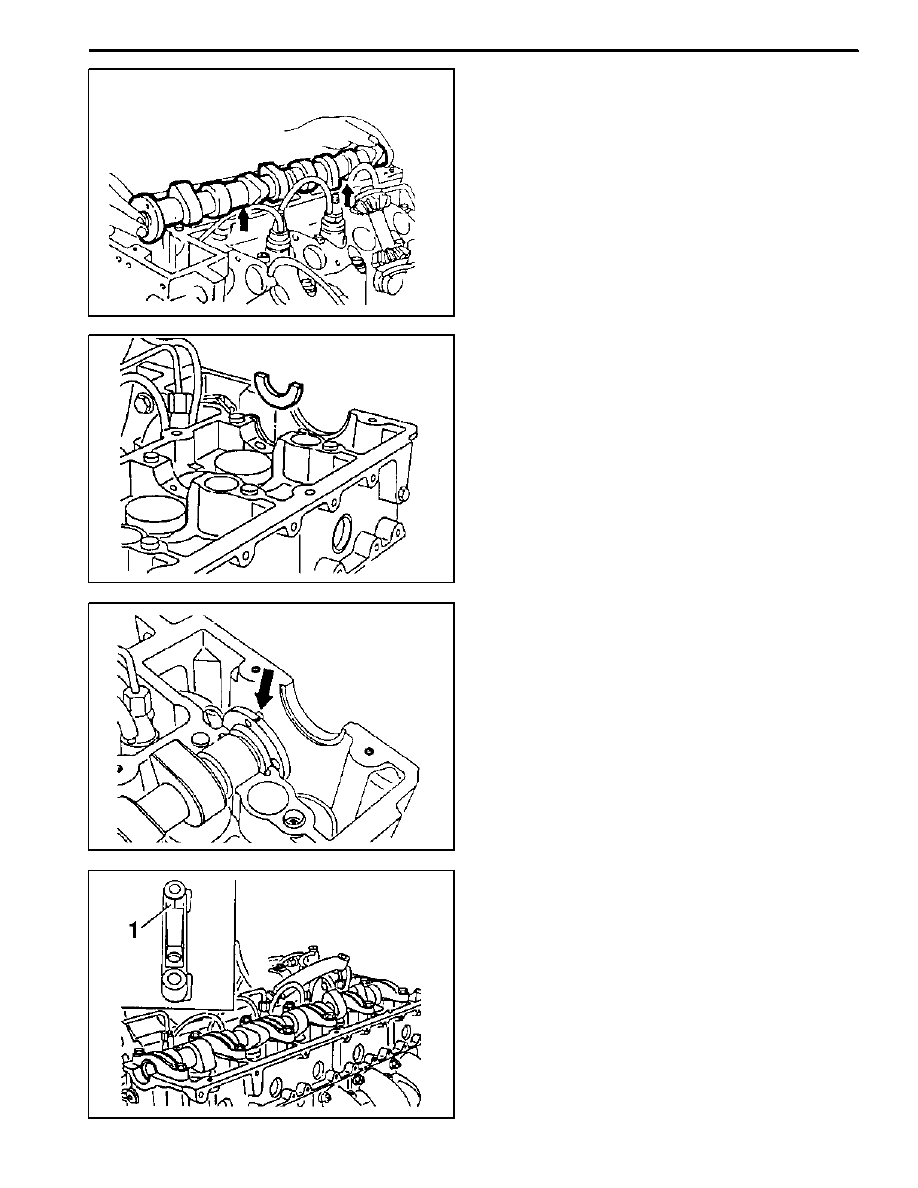

7. Remove the camshaft bearing cap.
8. Pull off the camshaft.

Notice
Be careful not to miss front locking washer.

9. Pull out the locking washer.

Notice
Check the condition of locking washer and replace if

necessary.

Installation Procedure

1. Insert the locking washer.
2. Check the valve tappet and ensure that tappet

moves smoothly.

3. Coat the camshaft with oil and install the camshaft

onto the cylinder head so that the TDC marking (ar-

row) is positioned upward vertically.

4. Install the camshaft bearing caps according to

markings(1, 2, 3 etc.).

OM600 ENGINE MECHANICAL 1B3 -- 143

DAEWOO MY_2000

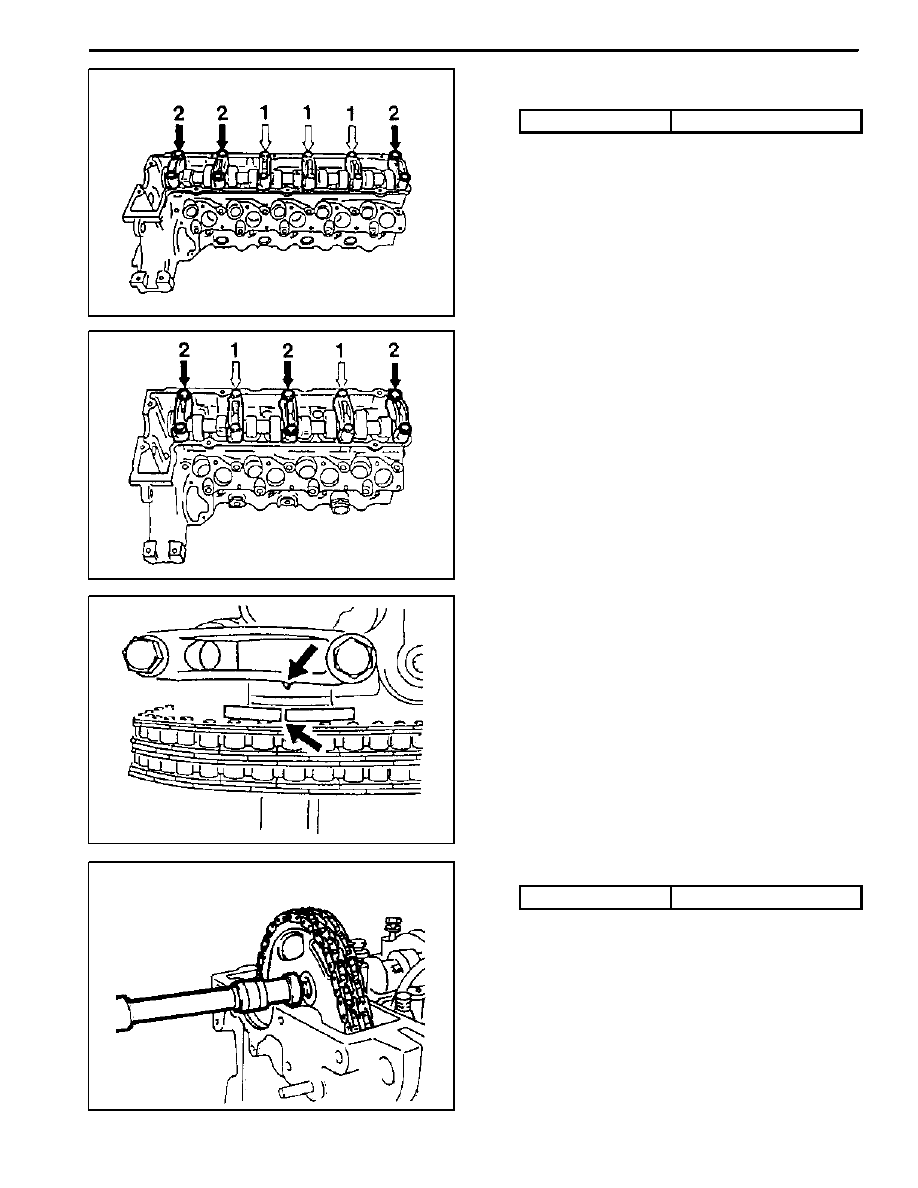

5. Tighten the camshaft bearing cap bolts acccording

to installation order.

Tightening Torque

25 N∙m (18 lb-ft)

Notice
Tighten the No. 1 bolts (light arrow) by one revolu-

tion in stages first and then tighten the No.2 bolts

(dark arrow).

OM 662LA

OM 661LA

6. Install the camshaft sprocket to be aligned the mark-

ings of the camshaft / camshaft bearing cap (arrow).
Notice
Align the alignment marks on the timing chain and

sprocket.

7. Tighten the camshaft sprocket bolt.

Tightening Torque

25 N∙m (18 lb-ft) + 90_

1B3 -- 144 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

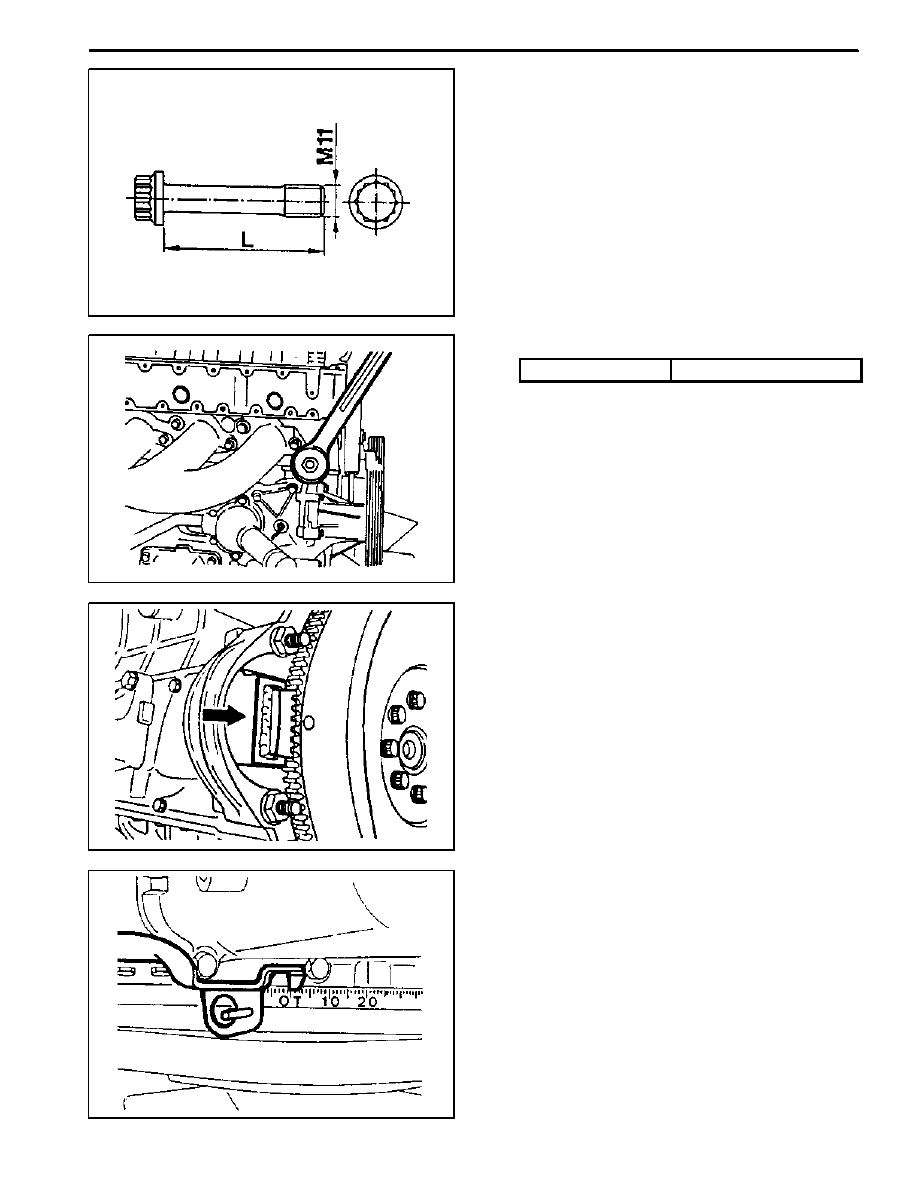

Notice
If max. length ’L’ of the 12--sided bolt exceeds

53.6mm, replace it.

8. Install the chain tensioner.

Tightening Torque

80 N∙m (59 lb-ft)

Notice
Replace the seal.
Before installation, by pumping in the oil approx. 10

times, fill the oil.

9. Remove the engine lock.

10. Check the TDC marking of OT on the crankshaft.
