SsangYong Korando II (1996-2006 year). Service manual - part 171

OM600 ENGINE MECHANICAL 1B3 -- 133

DAEWOO MY_2000

Service Data

Item

Intake

Exhaust

Valve Arrears ’a’

0.1 -- 0.7 mm

0.1 -- 0.7 mm

Valve Seat Width ’b’

1.2 -- 1.7 mm

1.5 -- 2.0 mm

Valve Seat Angle ’α’

45_

45_

Valve Seat Free Angle ’β’

65_

65_

Permissible Radial Runout

0.03 mm

0.03 mm

Valve Length ’I’

Standard

106.20 -- 106.60 mm

106.20 -- 106.60 mm

Valve Length ’I’

Repair

105.30 -- 105.70 mm

105.30 -- 105.70 mm

Matching Valves

Camshaft Cam Basic Dia.

W = 38.0 ± 0.2 mm

Camshaft Cam Basic Dia.

W = 36.6 ± 0.2 mm

Valve to be Used

Size (x)

19.5 -- 20.3 mm

19.5 -- 20.1 mm

Use machined valve,

if needed

new repair valve

I = 105.5 ± 0.2mm

Size (x)

20.4 -- 21.4 mm

20.2 -- 21.2 mm

Reuse valve

Size (x)

21.4 -- 21.97 mm

21.2 -- 21.97 mm

Use standard size

valve

I = 106.4 ± 0.2mm

Commercial Tools

Cylinder Head Clamping Device

Hunger
D--8000 München 70
Type Ventilknecht K2000
Order No. 221 00 100

Valve Seat Turning Tool

Hunger
D--8000 München 70
Type VDS 1A
Order No. 236 03 308

Test Set for Valves

Hunger
D--8000 München 70
Order No. 217 93 601

1B3 -- 134 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

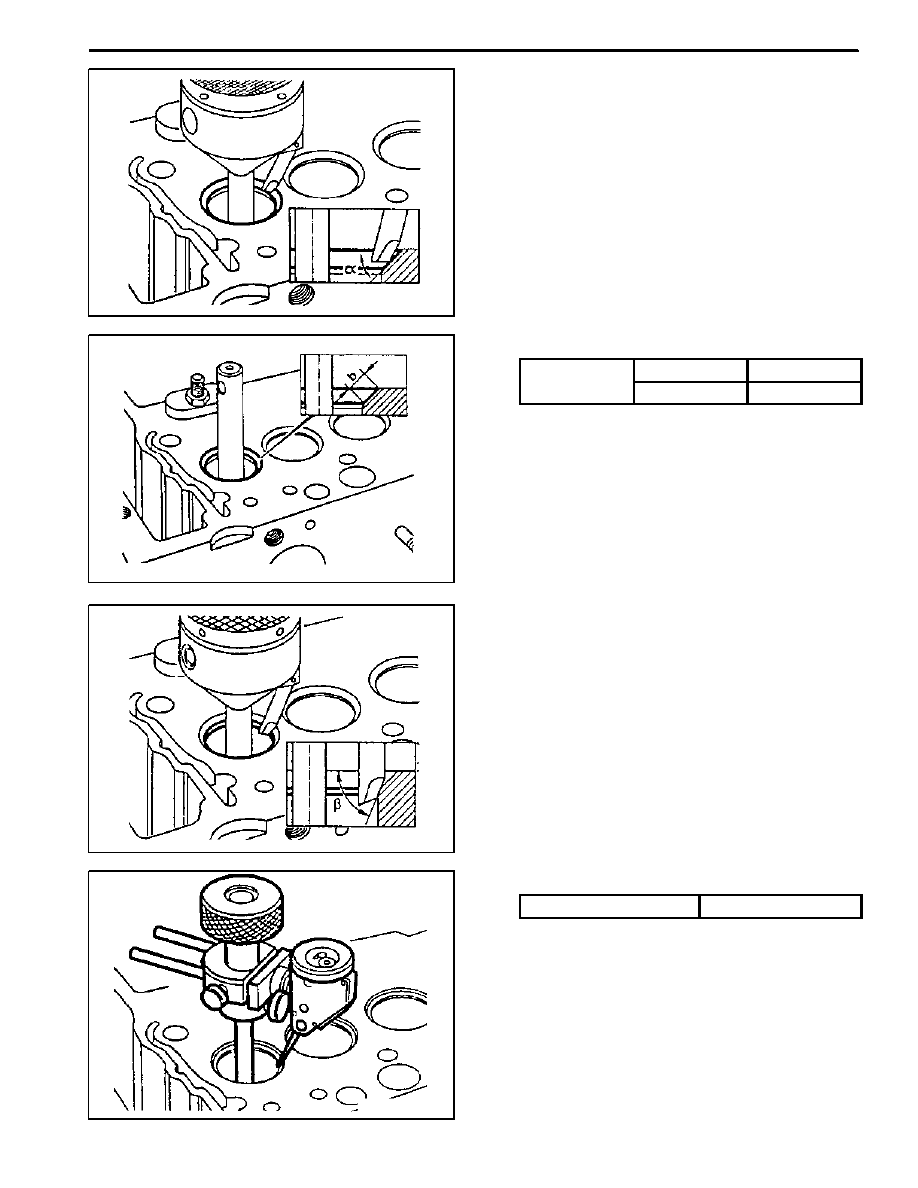

Machining Procedure

Valve machining is required :

-- When the valve is leaking.
-- When replacing the valve.
-- When replacing the valve guide.
-- When replacing the valve seat or valve seat ring.

1. Machine the valve seat (a=45_).

2. Measure valve seat width ’b’.

Valve seat

Intake

1.2 -- 1.7 mm

Valve seat

width ’b’

Exhaust

1.5 -- 2.0 mm

3. If the specification is exceeded, the valve seat width

has to be corrected at the lower free angle of

’β’=65 .

4. Measure radial runout.

Runout

Max. 0.03mm

OM600 ENGINE MECHANICAL 1B3 -- 135

DAEWOO MY_2000

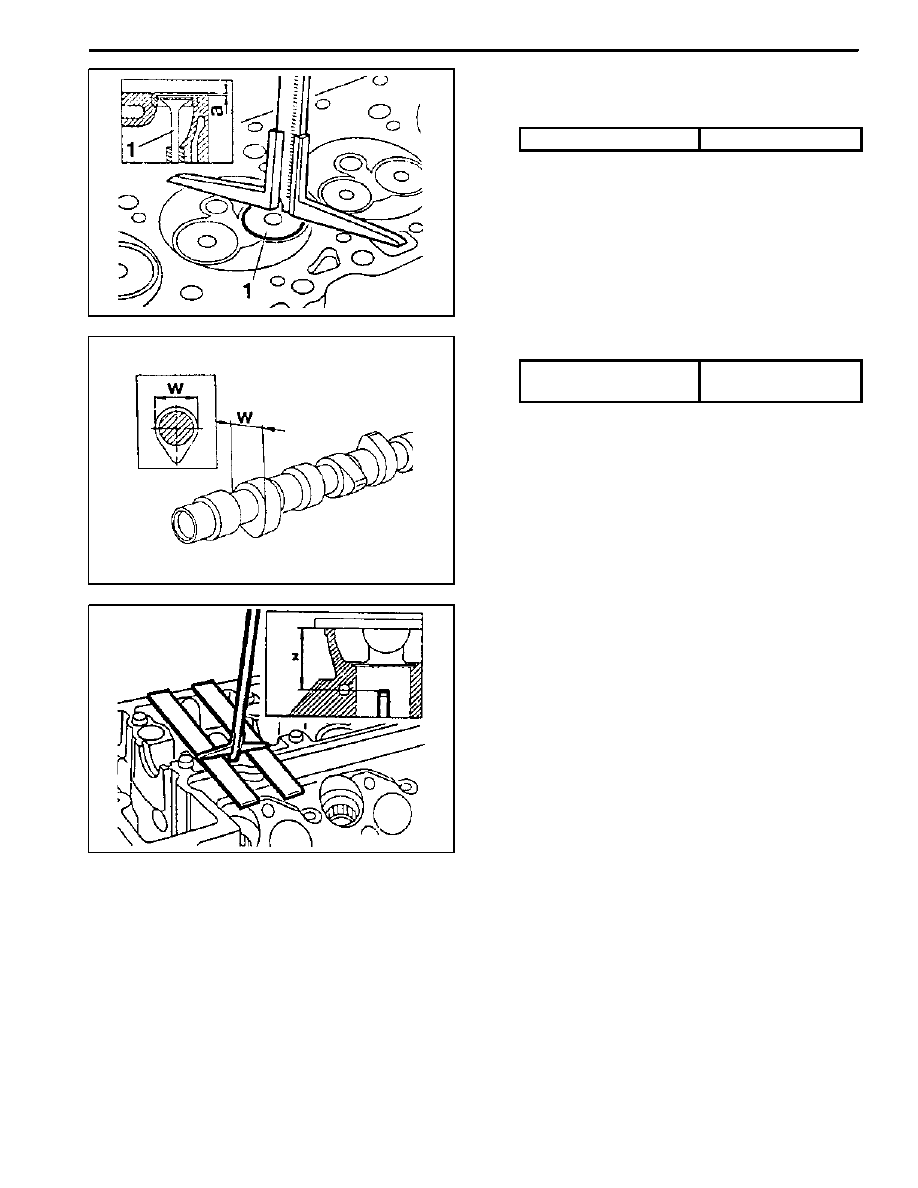

5. Insert the valve (1) into the valve guide according to

marking and measure amount by which the valve ar-

rears ’a’.

Arrears ’a’

0.1 -- 0.7mm

6. Measure camshaft cam basic circle diameter (w).

Diameter ’w’

38 ± 0.2mm

or 37.6 ± 0.2mm

7. Measure distance ’z’ (cylinder head cover parting

surface -- valve stem).

1B3 -- 136 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

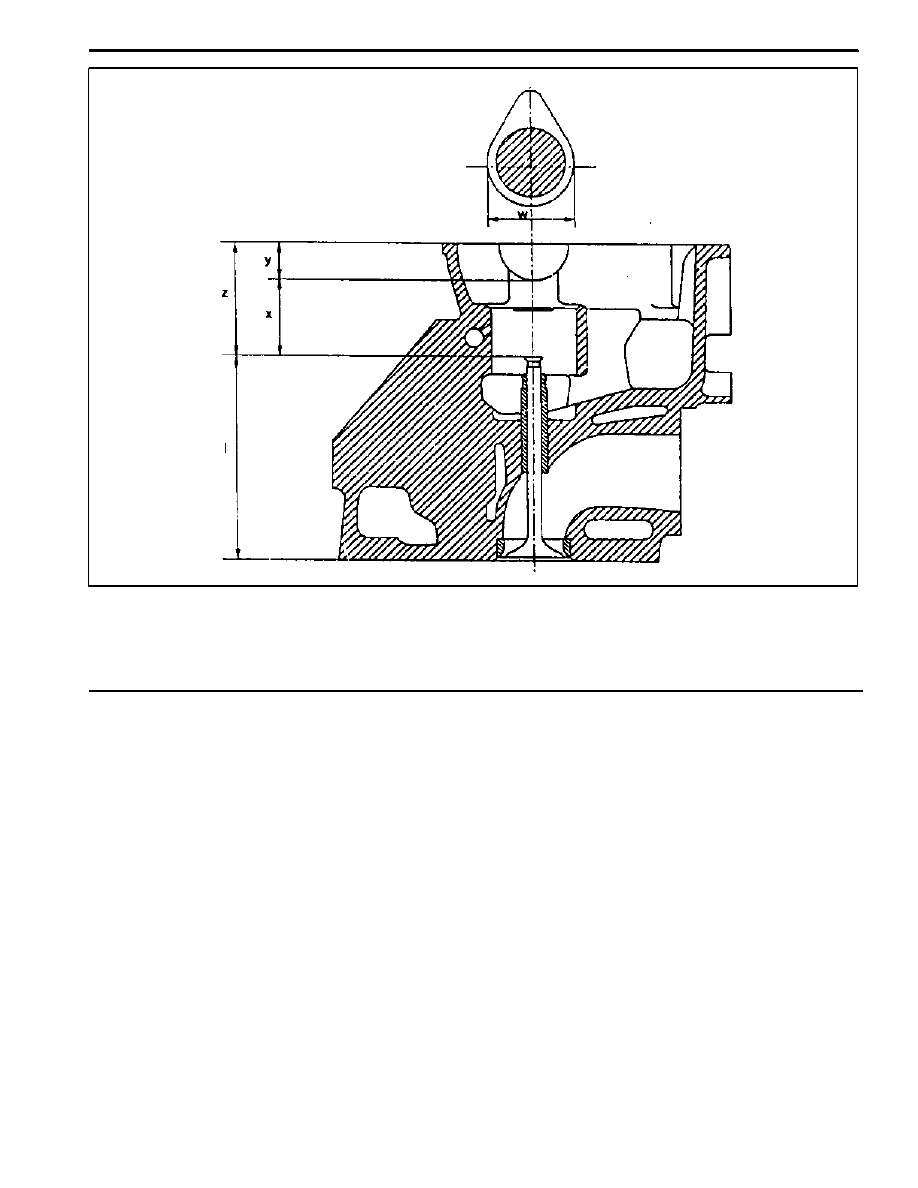

I Length of Valve

w Camshaft Cam Basic Circle Diameter

x Distance (Camshaft basic bore -- valve stem)

y Half Camshaft Basic Bore Diameter

z Distance (Cylinder head cover parting surface --

valve stem)

8. Measure ’x’ (Camshaft basic bore -- valve stem).

’x’ = ’z’ -- ’y’

9. Determine the valve to be used.

(See ’Matching valves’)
Example) Measured value ’w’ = 38.2 mm

Measured value ’z’ = 36.5 mm
Value

’y’ = 15.5 mm

’x’ = 36.5 -- 15.5 = 21.0 mm

In the case of a camshaft cam basic circle diameter

’w’ = 38.2mm and a distance ’x’ = 21.0mm, the

installed valve may be used.
