Renault Symbol. Комбинация приборов. Снятие

Снятие:

– отсоедините провод от отрицательной клеммы аккумуляторной батареи;

– снимите облицовку стоек ветрового стекла, как описано в подразделе «Приборная панель»;

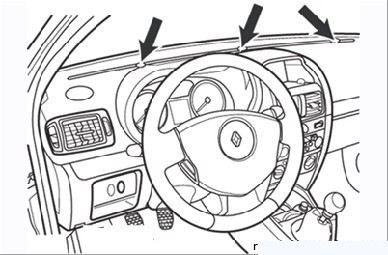

Рисунок 9.114. Винты крепления верхней части панели приборов

– выверните три винта крепления верхней части панели приборов (Рисунок 9.114);

Рисунок 9.115. Снятие верхнего кожуха рулевой колонки

– снимите верхний облицовочный кожух рулевой колонки (Рисунок 9.115);

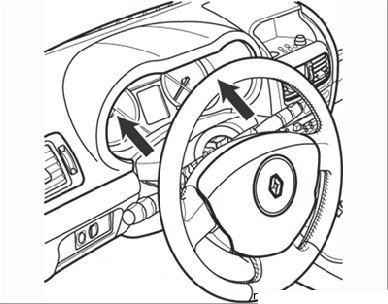

Рисунок 9.116. Винты крепления комбинации приборов

– выверните два винта крепления комбинации приборов (Рисунок 9.116);

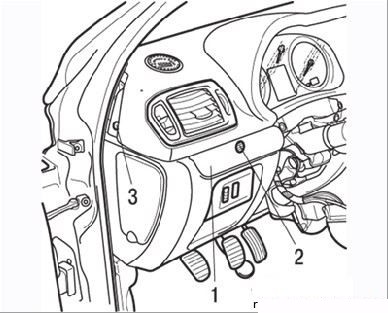

Рисунок 9.117. Этапы снятия верхней части передней панели: 1 – крышка; 2, 3 – винты крепления

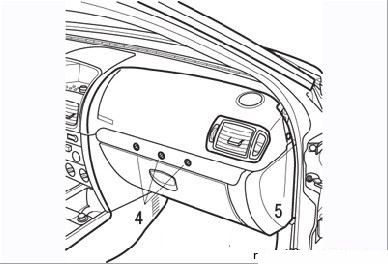

Рисунок 9.118. Винты крепления (4 и 5) верхней части передней панели

– снимите с помощью приспособления Car. 1597 крышку 1 (Рисунок 9.117), выверните винты 2 и 3 и винты 4 и 5 (Рисунок 9.118);

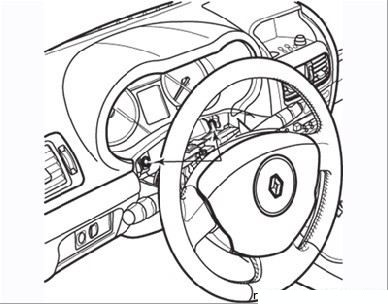

Рисунок 9.119. Снятие комбинации приборов

– поверните комбинацию приборов, как указано на Рисунок 9.119, и, разъединив контактные разъемы, снимите ее с автомобиля.
