Renault Symbol. Центральная консоль

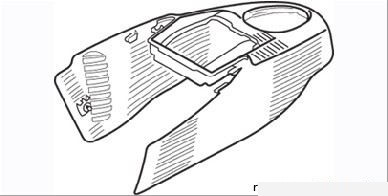

Рисунок 9.90. Центральная консоль салона кузова

Вид центральной консоли изображен на Рисунок 9.90.

Снятие:

– отсоедините провод от отрицательной клеммы аккумуляторной батареи;

– снимите пепельницу с центральной консоли;

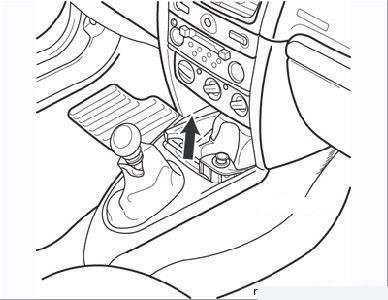

Рисунок 9.91. Извлечение гнезда прикуривателя

– выверните под пепельницей винт и извлеките крепление прикуривателя из гнезда (Рисунок 9.91). Отсоедините контактный разъем;

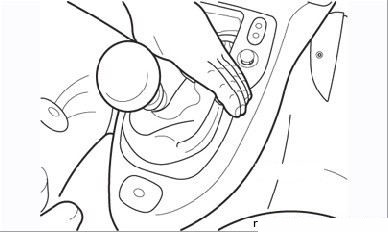

Рисунок 9.92. Отсоединение гофрированного чехла рычага переключения передач от центральной консоли

– на моделях с механической коробкой передач отсоедините чехол рычага переключения передач от центральной консоли (Рисунок 9.92);

– на моделях с автоматической коробкой передач отсоедините накладку рычага селектора от центральной консоли. Отверните винты крепления, где они предусмотрены;

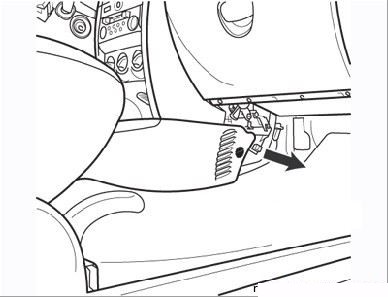

Рисунок 9.93. Отсоединение передней части центральной консоли (стрелка)

– выверните два винта крепления передней части консоли (Рисунок 9.93);

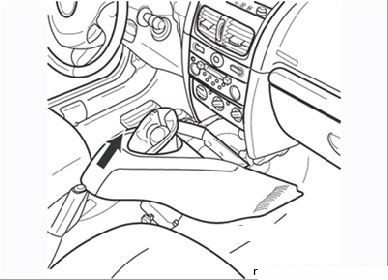

Рисунок 9.94. Отсоединение задней части центральной консоли (стрелка)

– выверните два винта крепления задней части консоли (Рисунок 9.94);

– отсоедините от фиксаторов консоль;

– под консолью разъедините контактные разъемы различных выключателей и снимите консоль с автомобиля.

Установка проводится в порядке, обратном снятию.
