Renault Symbol. Расположение жгутов проводов





 Пояснения находятся под рисунками

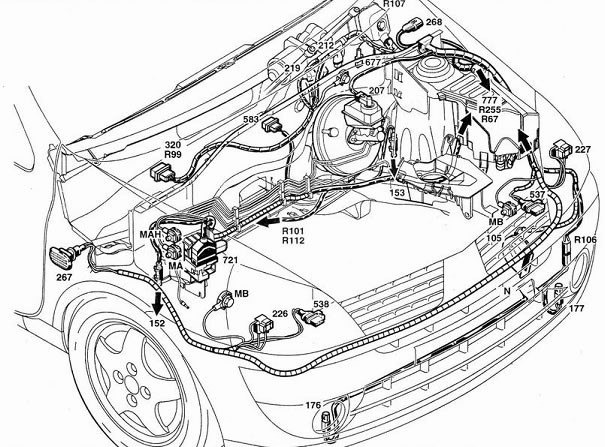

Рис 1. Моторный отсек

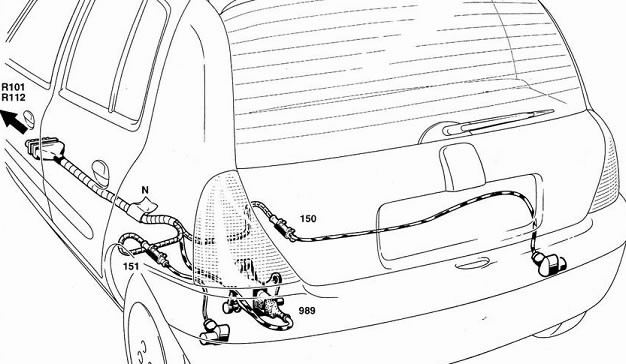

Рис 2. Задняя часть кузова

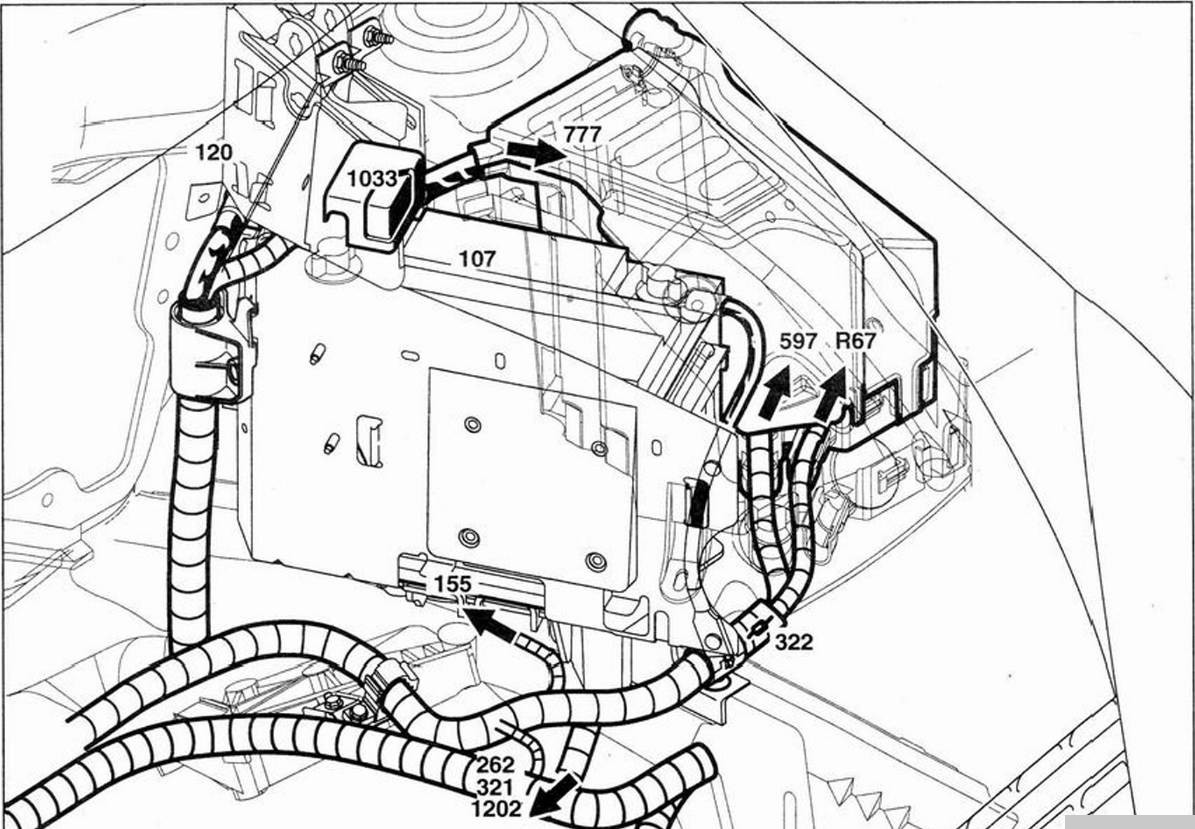

Рис. 3. Блок реле и предохранителей в моторном отсеке.


Рис. 4. Блок реле и предохранителей в салоне автомобиля.

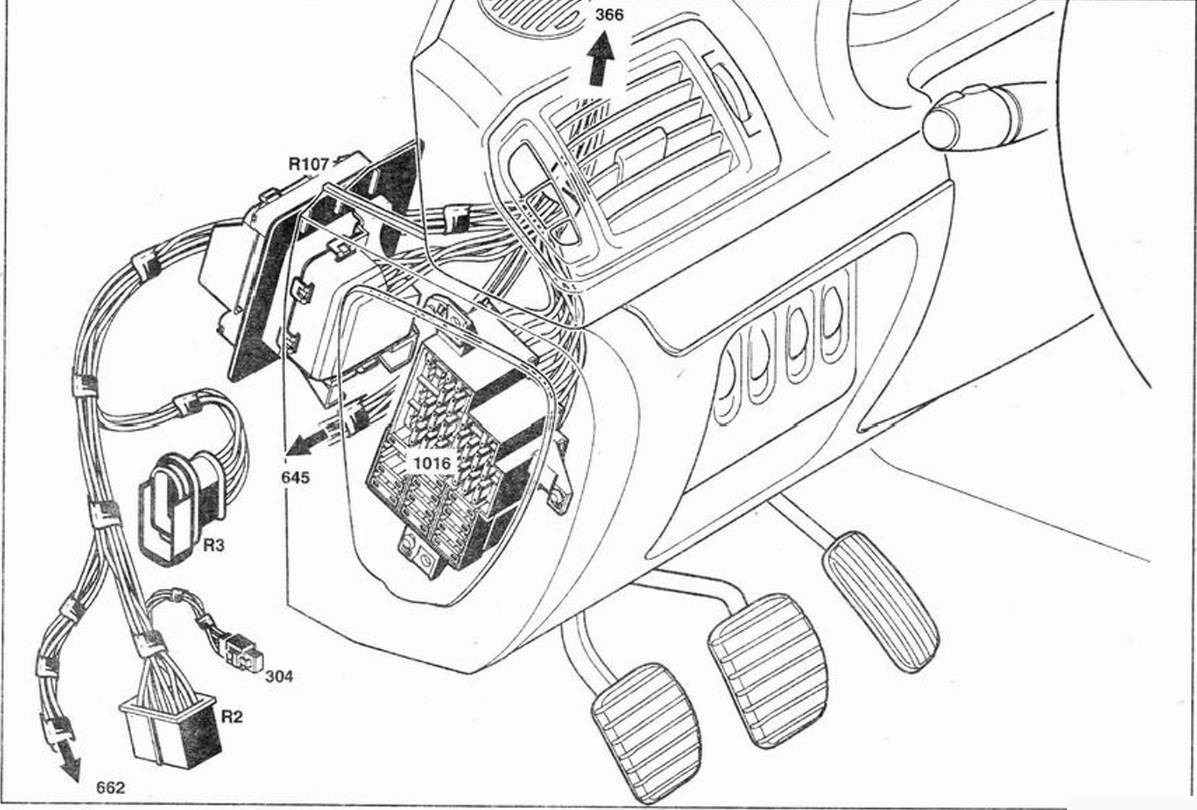

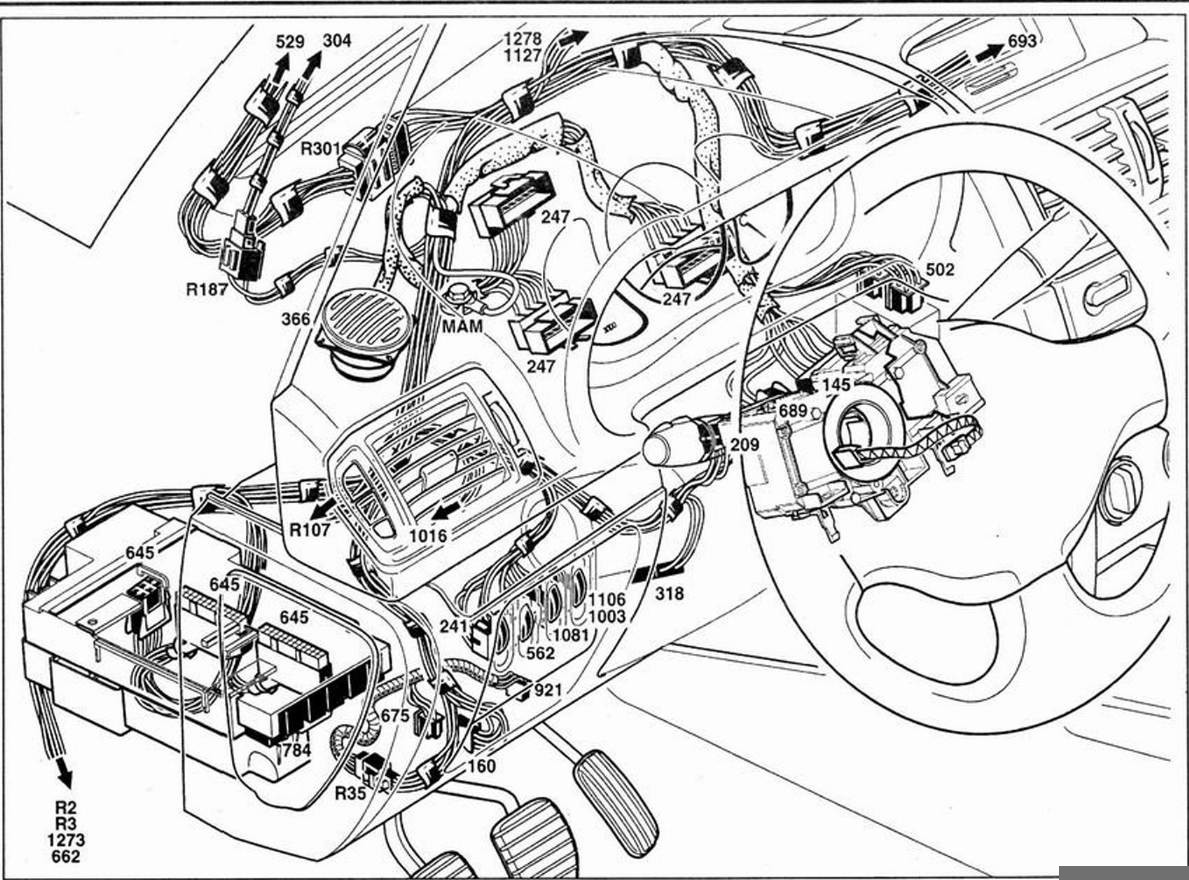

Рис. 5. Панель приборов (левая сторона).

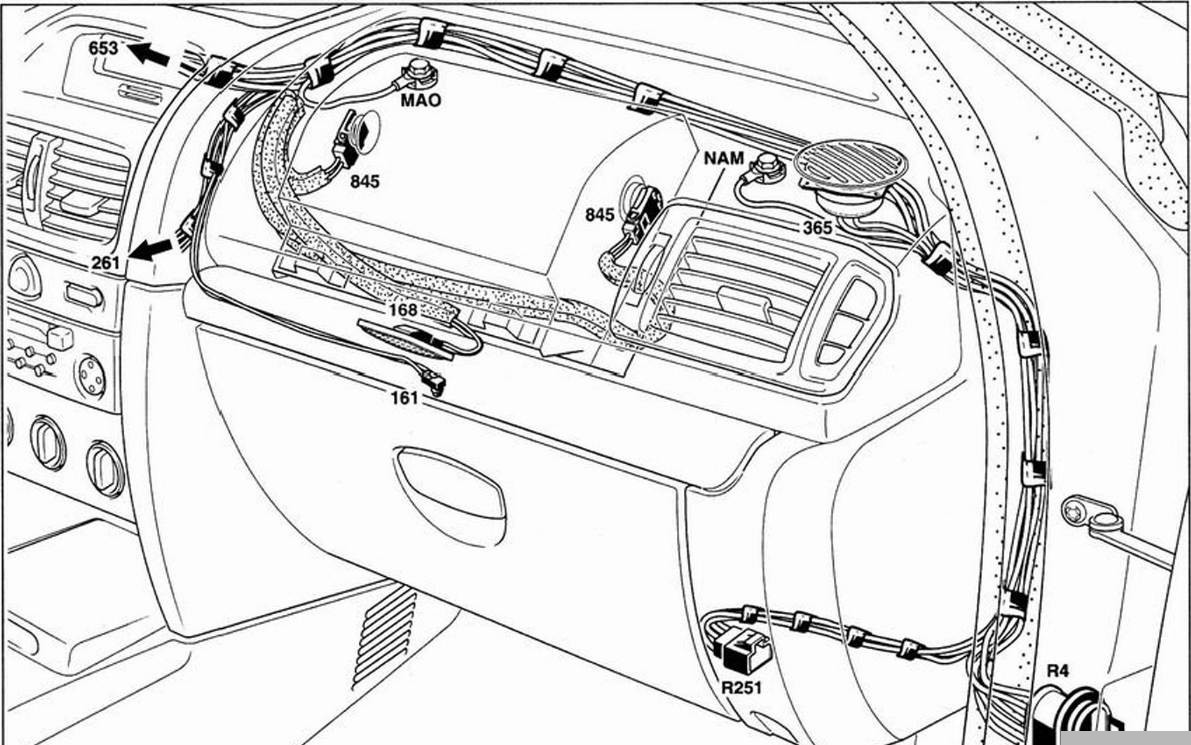

Рис. 6. Панель приборов (правая сторона).

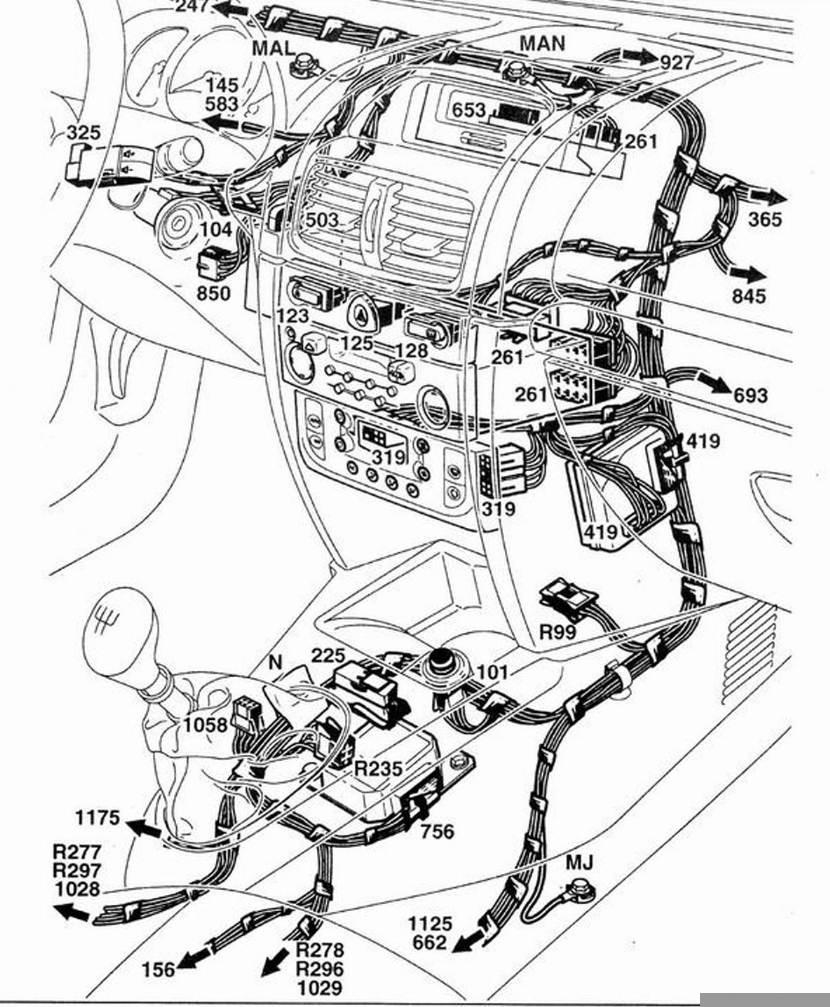

Рис. 7. Центральная консоль.

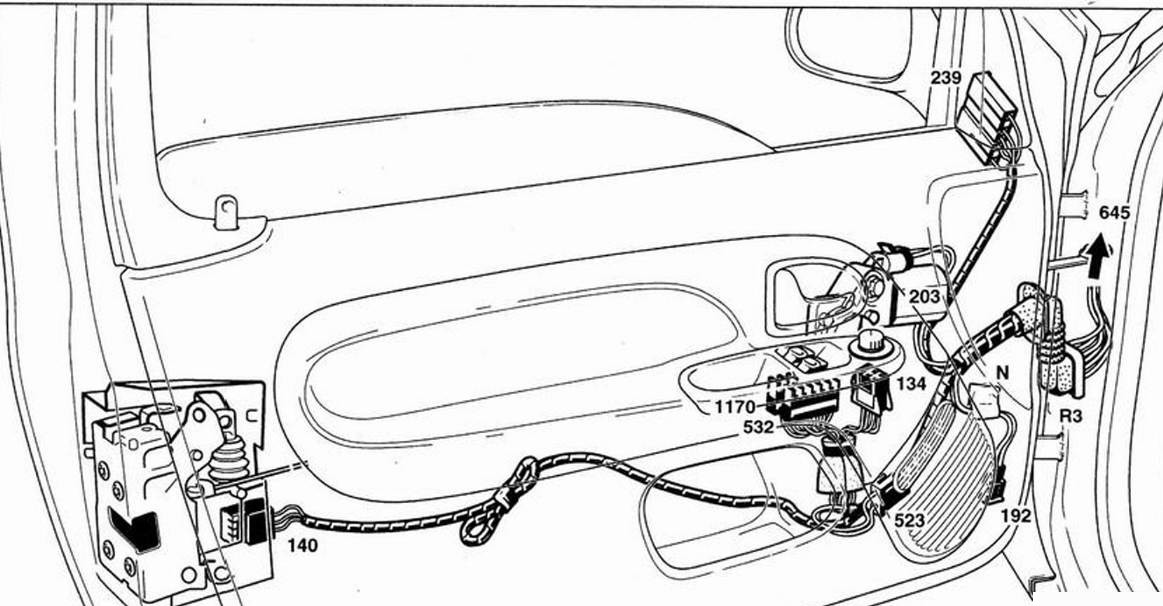

Рис. 8. Левая передняя дверь

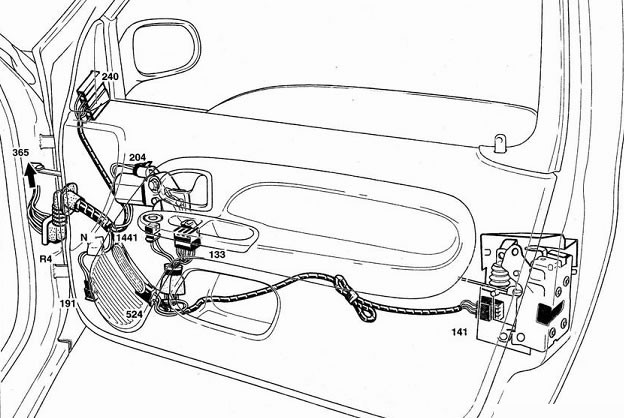

Рис. 9 Правая передняя дверь

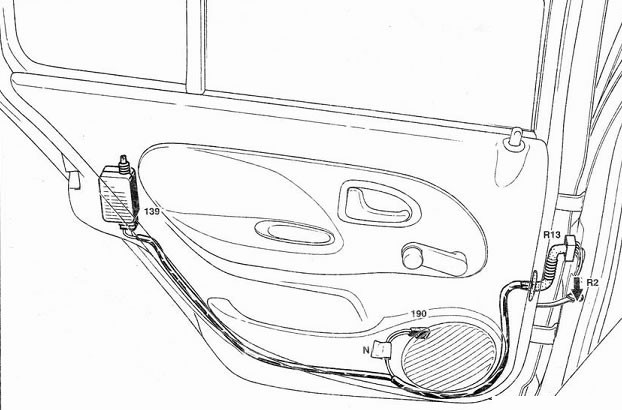

Рис. 10 Левая задняя дверь

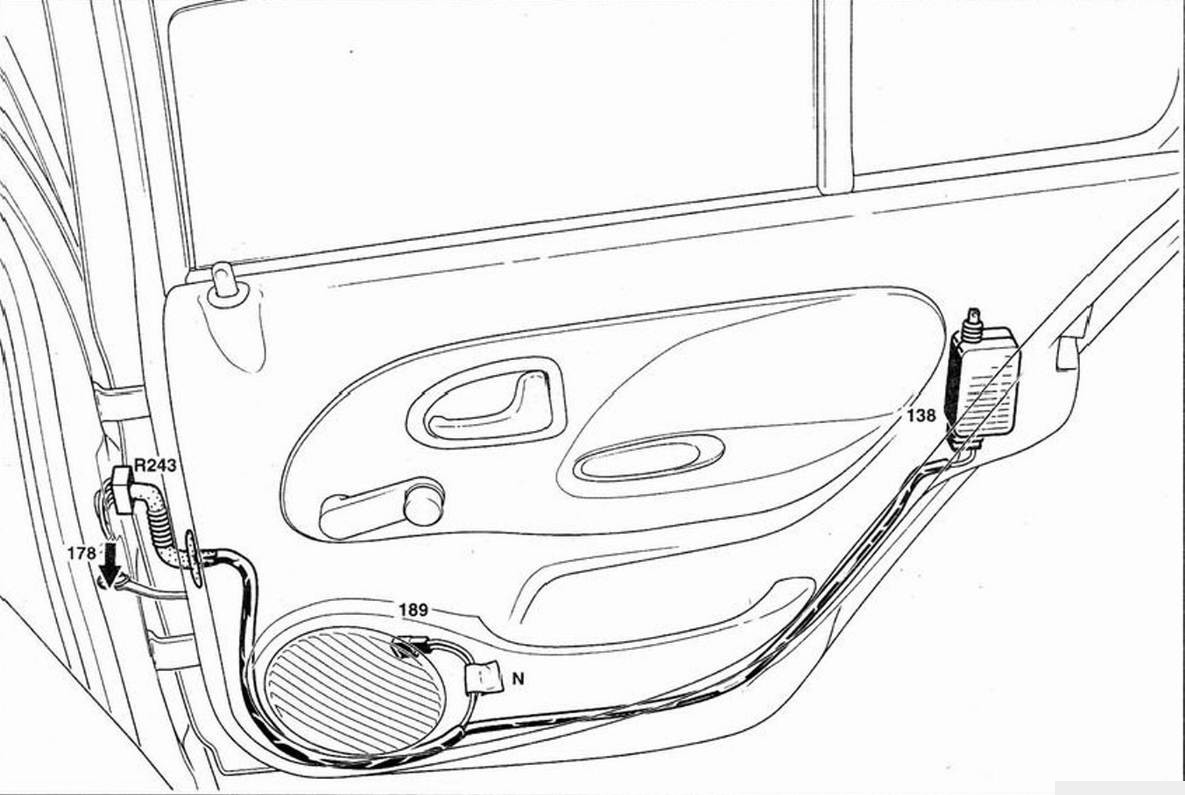

Рис. 11. Правая задняя дверь.

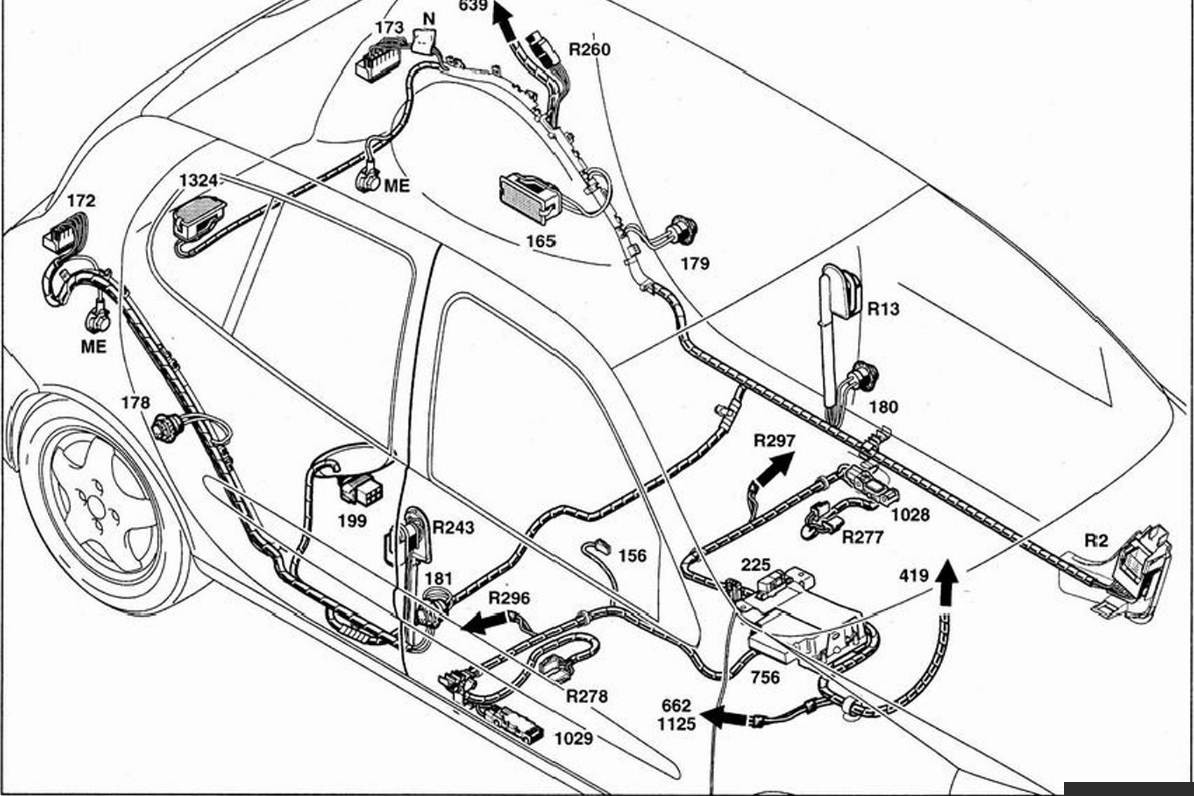

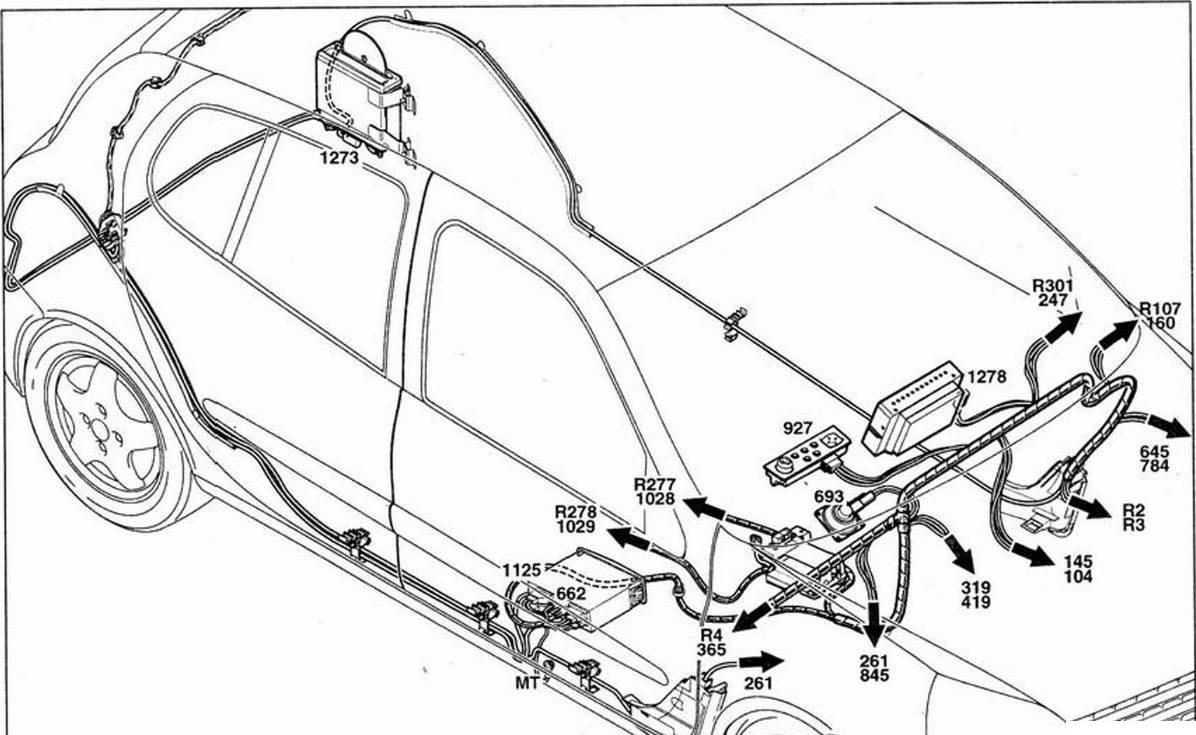

Рис. 12. Салон.


Рис. 13. Аудиоустановка.

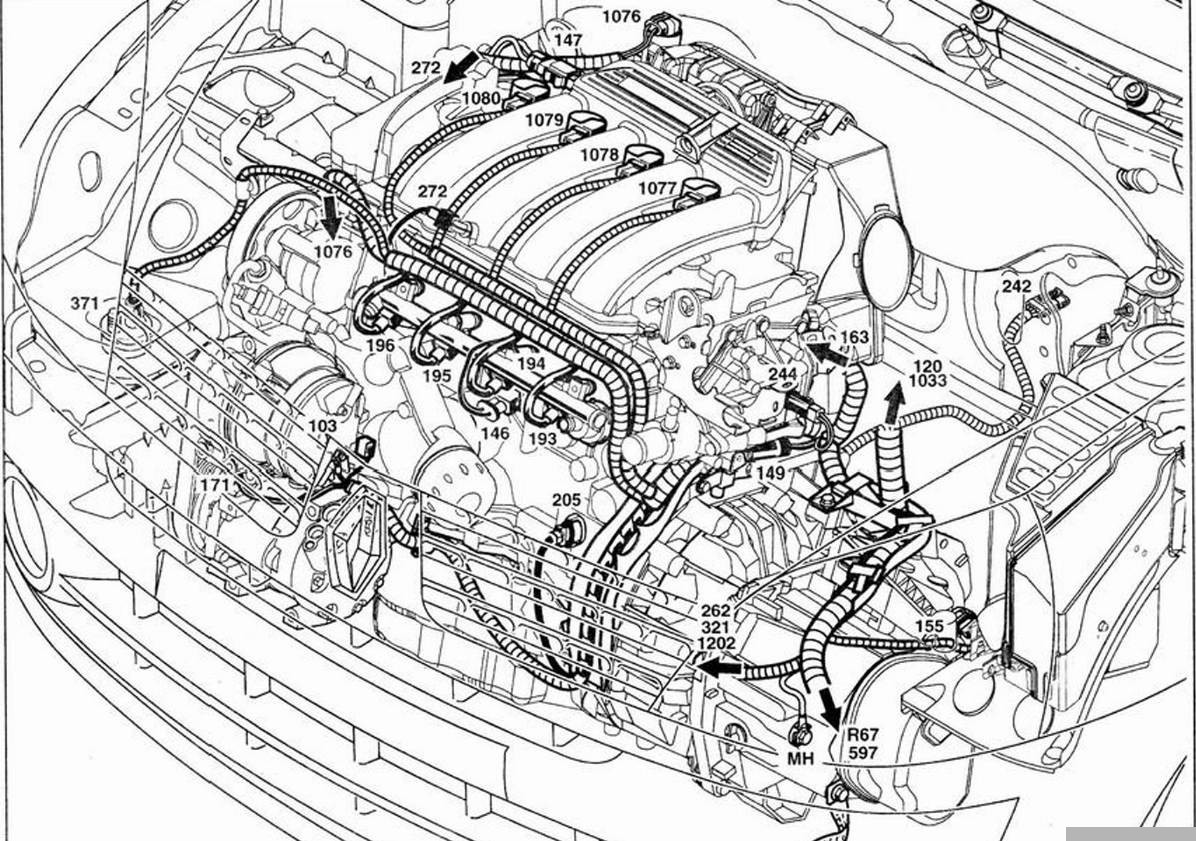

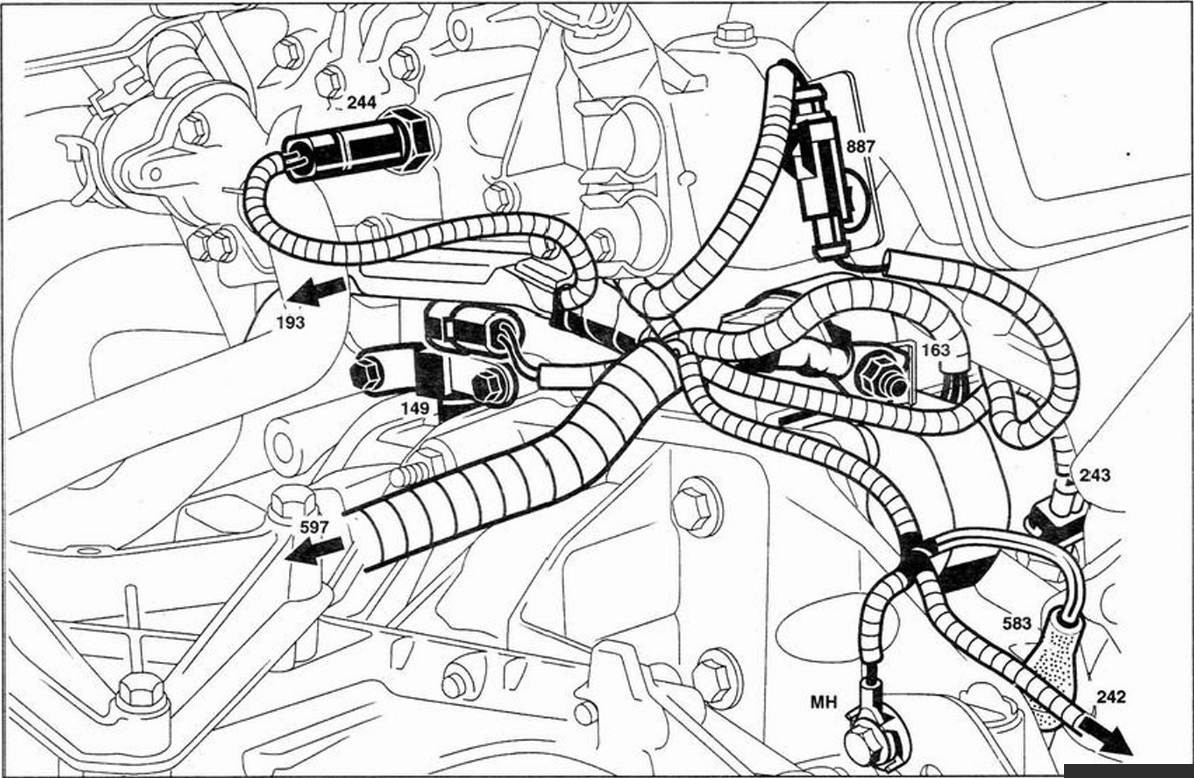

Рис. 14. Двигатель и моторный отсек (K4J).

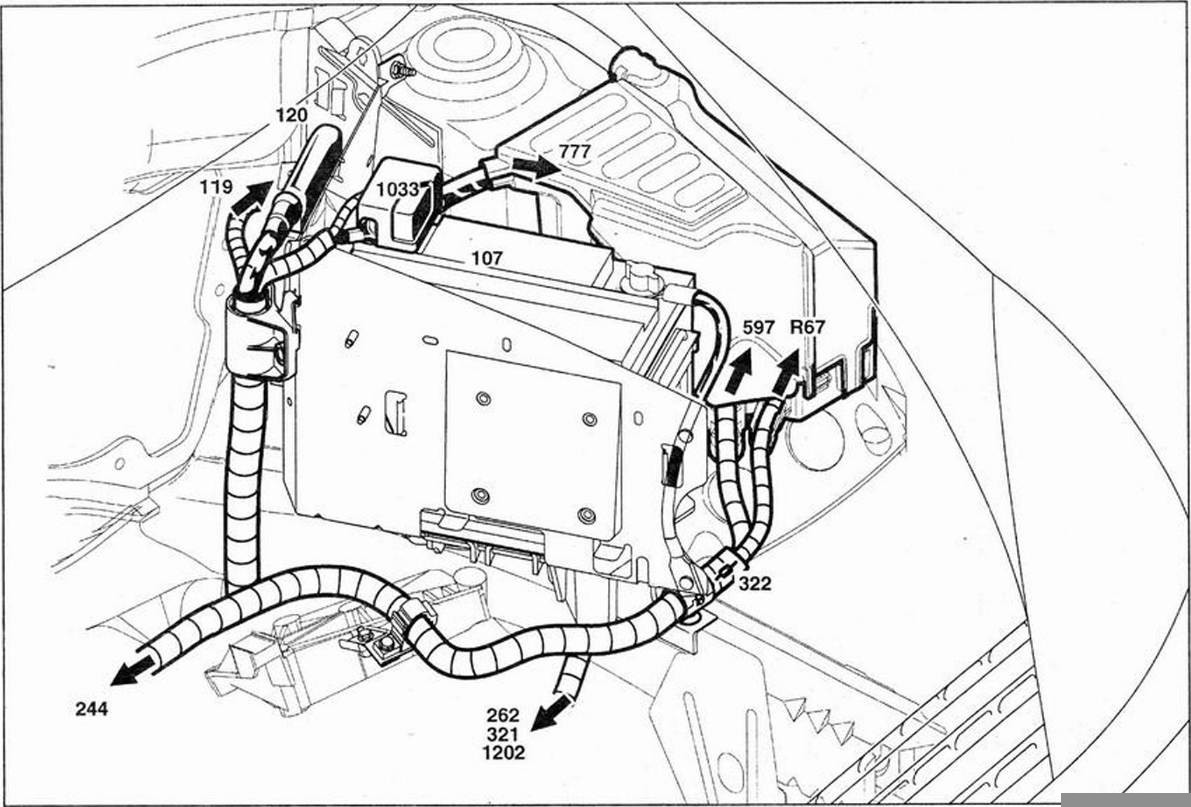

Рис. 15. Моторный отсек левая сторона (тип 1).

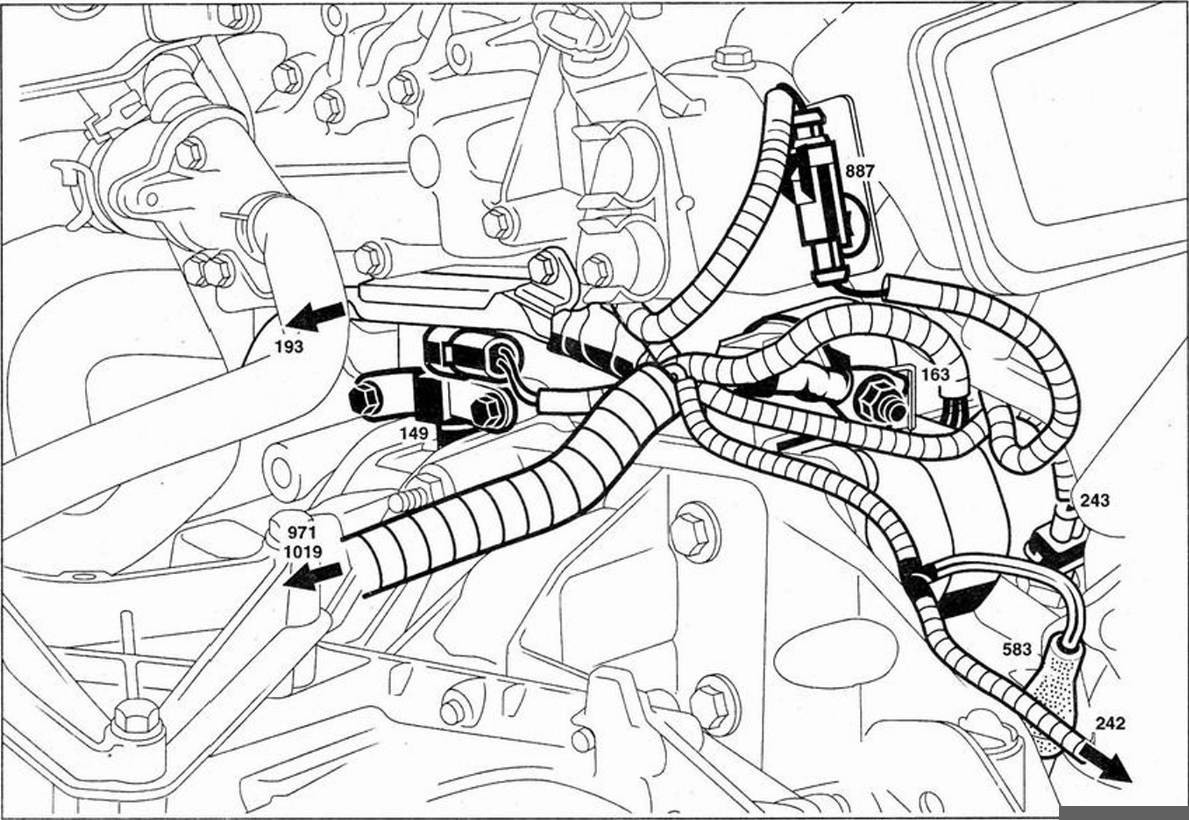

Рис. 16. Моторный отсек правая сторона (тип 1).


Рис. 17. Моторный отсек левая сторона (тип 2).




Рис. 16. Моторный отсек правая сторона (тип 2).

ПЕРЕЧЕНЬ ЭЛЕКТРОПРИБОРОВ

ОБОЗНАЧЕНИЕ НАИМЕНОВАНИЕ
15 сигнальная лампа запирания задних дверей
101 прикуриватель
103 генератор
104 выключатель зажигания
105 основной электромагнитный звуковой сигнал
107 аккумуляторная батарея
108 катушка зажигания
119 эбу акп
120 эбу системы впрыска
123 выключатель центрального замка
125 выключатель аварийной сигнализации
128 выключатель обогревателя заднего стекла
129 переключатель программ переключения передач
132 переключатель электростеклоподъемника водительской двери
133 клавиша управления стеклоподъемником пассажирской двери
134 электропривод наружного зеркала
138 электропривод замка правой задней двери
139 электропривод замка левой задней двери
140 электропривод замка водительской двери
141 электропривод замка пассажирской двери
142 электропривод замка крышки багажника
145 комбинированный переключатель стеклоочистителя - стеклоомывателя
146 датчик детонации "1"
147 датчик атмосферного давления
149 датчик верхней мертвой точки
154 выключатель освещения багажного отделения
155 выключатель фонарей заднего хода
156 выключатель сигнальной лампы стояночного тормоза
160 выключатель стоп-сигнала
161 выключатель освещения вещевого ящика со стороны пассажира
163 стартер
164 устройство нагнетания холодного воздуха
165 лампа освещения багажного отделения
168 лампа освещения отделения для мелких предметов
169 электромагнитный клапан рециркуляции ог
171 электромагнитная муфта компрессора кондиционера
172 правый задний фонарь
ОБОЗНАЧЕНИЕ НАИМЕНОВАНИЕ
173 левый задний фонарь
176 правая противотуманная фара
177 левая противотуманная фара
178 концевой выключатель правой задней двери
179 концевой выключатель левой задней двери
180 концевой выключатель водительской двери
181 концевой выключатель пассажирской двери
186 узел электронасоса усилителя рулевого управления
187 вентилятор системы отопления
188 электровентилятор системы охлаждения двигателя
189 правый задний громкоговоритель
190 левый задний громкоговоритель
191 громкоговоритель правой передней двери
192 громкоговоритель левой передней двери
193 форсунка "1"
194 форсунка "2"
195 форсунка "3"
196 форсунка "4"
199 датчик уровня топлива
200 электрообогреватель заднего стекла
203 электродвигатель стеклоподъемника водительской двери
204 электродвигатель стеклоподъемника пассажирской двери
205 манометрический выключатель
207 датчик минимального уровня тормозной жидкости
209 рычажный переключатель
211 электродвигатель очистителя заднего стекла
212 электродвигатель очистителя ветрового стекла
213 передний плафон
214 правый задний плафон
215 левый задний плафон
219 насос омывателей фар
222 потенциометр датчика положения дроссельной заслонки
224 реле давления в системе рулевого управления с усилителем
225 диагностический разъем
226 правая фара
227 левая фара
231 реле противотуманных фар
232 реле стартера
233 реле электровентилятора нагнетания холодного воздуха
234 реле группы вентиляторов системы охлаждения двигателя
236 реле топливного насоса
ОБОЗНАЧЕНИЕ НАИМЕНОВАНИЕ
238 реле блокировки впрыска
239 левое наружное зеркало с электроприводом и электрообогревом
240 правое наружное зеркало с электроприводом и электрообогревом
241 реостат освещения
242 нижний кислородный датчик
243 датчик уровня масла
244 датчик температуры охлаждающей жидкости системы впрыска
245 датчик наружной температуры
247 щиток приборов
250 датчик скорости автомобиля
255 правый передний указатель поворота
256 левый передний указатель поворота
261 автомагнитола
262 группа электровентиляторов системы охлаждения двигателя и системы кондиционирования воздуха
267 правый повторитель указателя поворота
268 левый повторитель указателя поворота
272 датчик температуры воздуха системы впрыска
273 датчик частоты вращения коленчатого вала двигателя
288 главное реле (система освещения в дневное время)
289 реле габаритных огней (система освещения в дневное время)
290 реле ближнего света (система освещения в дневное время)
304 люк крыши с электроприводом
317 выключатель люка крыши с электроприводом
319 панель управления системой кондиционирования воздуха
320 основная группа электровентиляторов и системы кондиционирования воздуха
321 резистор электровентилятора кондиционера
322 диод кондиционера и усилителя рулевого управления
325 пульт дистанционного управления радиоустановкой
333 выключатель сигнальной лампы незастегнутого ремня безопасности водителя
365 правый передний высокочастотный громкоговоритель
366 левый передний высокочастотный громкоговоритель
371 абсорбер
385 водительское сиденье с подогревом
386 пассажирское сиденье с подогревом
398 электромагнитный клапан рециркуляции газов
ОБОЗНАЧЕНИЕ НАИМЕНОВАНИЕ
409 реле узла электронасоса усилителя рулевого управления
417 реле рециркуляции воздуха кондиционера
418 вентилятор датчика температуры в салоне
419 эбу климатической установки
420 заслонка смешения воздушных потоков
463 лампа подсветки на задней стойке
474 реле управления компрессором кондиционера
475 электродвигатель рециркуляции
485 многофункциональный переключатель
503 эбу декодера
523 лампа освещения водительской двери
524 лампа освещения передней пассажирской двери
529 центральный плафон
532 переключатель электростеклоподъемника передней двери со стороны пассажира на двери водителя
537 электродвигатель корректора левой фары
538 электродвигатель корректора правой фары
541 лампа подсветки зеркала, вставленная в солнцезащитный козырек
562 переключатель корректора фар
565 блок дроссельной заслонки
588 лампа подсветки зеркала, вставленная в солнцезащитный козырек со стороны водительского сиденья
597 коробка с плавкими предохранителями и реле в салоне
602 реле огней заднего хода
627 выключатель круиз контроля
639 дополнительный стоп-сигнал
645 коммутационный блок салона
653 дисплей для индикации времени, температуры воздуха и дополнительной информации
675 концевой выключатель педали сцепления
677 насос двустороннего действия омывателя ветрового и заднего стекол
679 помехоподавительный конденсатор
689 клавиша управления круиз контролем и подушка безопасности
693 динамик радиотелефона
700 реле малой скорости электровентилятора / система предотвращения перегрева двигателя
738 датчик подъема иглы форсунки
746 датчик положения распределительного вала
753 реле насоса омывателя фар
754 интерфейс электрики и гидравлики
ОБОЗНАЧЕНИЕ НАИМЕНОВАНИЕ
756 эбу подушек безопасности и преднатяжителей ремней безопасности
757 преднатяжитель ремня безопасности водителя
758 преднатяжитель ремня безопасности пассажира
762 реле электронасоса коробки передач
777 щиток предохранителей цепи электропитания
778 модуль четырехвыводной катушки зажигания
780 датчик скорости автомобиля с акп
781 датчик относительного давления (акп)
784 блок "2" управляющих реле
789 микрофон радиотелефона с функцией "свободные руки"
799 датчик расхода воздуха системы впрыска
802 выпрямительный диод эбу / реле топливного насоса
845 подушка безопасности пассажира №2
853 реле "+" после замка зажигания / "+и до замка зажигания
887 верхний кислородный датчик
896 двухрежимный моторедуктор
921 потенциометр датчика положения акселератора
927 датчик удара (инерционный датчик)
971 эбу акп "dp0"
972 клавиатура навигационной системы
989 эбу ксеноновой лампы
1013 распределительный вал с фазорегулятором
1016 блок предохранителей в салоне
1017 датчик скорости турбины акп
1019 электромагнитный клапан прекращения расхода через теплообменник
1023 силовой модуль электровентилятора кондиционера
1026 боковая подушка безопасности водителя
1027 боковая подушка безопасности пассажира
1028 пульт дистанционного управления на двери водителя
1029 пульт дистанционного управления на двери пассажира
1032 датчик давления в топливораспределительной рампе
1033 "+" аккумуляторной батареи через предохранитель
1051 электромагнитный клапан включения передачи "1"
1052 электромагнитный клапан включения передачи "2"
1053 электромагнитный клапан выбора передачи "1"
1054 электромагнитный клапан выбора передачи "2"
ОБОЗНАЧЕНИЕ НАИМЕНОВАНИЕ
1055 датчик включения передачи
1056 датчик положения селектора
1057 датчик положения сцепления
1058 выключатель на рычаге переключателя передач
1060 датчик скорости на входе в коробку передач
1061 реле датчика уровня топлива
1066 датчик температуры топлива
1067 реле дополнительного обогревателя салона "1"
1068 реле дополнительного обогревателя салона "2"
1069 реле дополнительного обогревателя салона "3"
1076 блок дроссельной заслонки с сервоприводом
1077 катушка зажигания пальчикового типа цилиндра "1"
1078 катушка зажигания пальчикового типа цилиндра "2"
1079 катушка зажигания пальчикового типа цилиндра "3"
1080 катушка зажигания пальчикового типа цилиндра "4"
1081 выключатель ограничителя регулятора скорости движения
1097 левый задний преднатяжитель
1098 правый задний преднатяжитель
1105 исполнительный механизм устройства регулировки подачи топлива
1115 электродвигатель вентилятора подачи воздуха к ногам
1124 электронный блок датчика дождя
1125 центральный коммуникационный блок
1127 видеодисплей
1130 датчик положения водительского сиденья
1146 датчик температуры хладагента
1156 электровентилятор "1" салона
1168 сдвоенный переключатель импульсного электростеклоподъемника передней двери
1170 сдвоенный переключатель импульсного стеклоподъемника передней двери
1202 датчик давления хладагента
1212 форсунка "1"
1213 форсунка "2"
1214 форсунка "3"
1215 форсунка "4"
1249 фронтальная подушка безопасности переменного объема (водителя)
1269 концевой выключатель люка крыши
1270 реле люка крыши
1272 чейнджер компакт-дисков
1273 эбу управления видеосистемой
1278 задний видеоэкран
ОБОЗНАЧЕНИЕ НАИМЕНОВАНИЕ
1302 датчик температуры нагнетаемого воздуха
1324 лампа освещения центральной части номерного знака
1338 реле насоса омывателя фар "2"
1441 клавиша отключения подушки безопасности пассажира
1449 3-й ультразвуковой датчик системы парковки

ПЕРЕЧЕНЬ СОЕДИНЕНИЙ

ОБОЗНАЧЕНИЕ НАИМЕНОВАНИЕ
r2 разъем электропроводки приборной панели / левой задней части кузова
r3 разъем электропроводки приборной панели / водительской двери
r4 разъем электропроводки приборной панели / пассажирской двери
r13 разъем электропроводки левой задней части кузова / левой задней двери
r15 разъем электропроводки левой задней части кузова / двери задка
r35 разъем электропроводки педального узла / приборной панели
r37 разъем электропроводки двигателя / система впрыска
r67 разъем электропроводки передней части двигателя / двигатель
r99 разъем электропроводки приборной панели / система отопления
r101 разъем электропроводки правого лонжерона / правой фары
r106 разъем электропроводки передней части двигателя / бампера
r107 разъем электропроводки приборной панели / передней части двигателя
r112 разъем электропроводки передней части двигателя / кузова автомобиля
r187 разъем электропроводки салона / центрального плафона освещения
r235 разъем электропроводки приборной панели/акп
r243 разъем электропроводки правой задней двери
r251 разъем электропроводки приборной панели / радиотелефон
r260 разъем электропроводки салона / левой части крыши
r277 разъем электропроводки салона/ преднатяжитель ремня безопасности водителя
r278 разъем электропроводки салона/ преднатяжитель ремня безопасности пассажира
r296 разъем электропроводки салона / правой задней части кузова
r297 разъем электропроводки салона / левой задней части кузова
r301 разъем электропроводки приборной панели / плафона освещения

ПЕРЕЧЕНЬ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ

ОБОЗНАЧЕНИЕ НАИМЕНОВАНИЕ
103а управление установкой фар
107а сигнал "+- громкоговорителя радиотелефона
107в сигнал громкоговорителя радиотелефона
107d сигнал радиотелефона отключения аудиоустановки
107g "+" микрофона телефона с функцией "свободные руки"
107н "-" микрофона телефона с функцией "свободные руки"
11а управление "+" фар ближнего света
11в управление "+" ближнего света фар > реле
123n сигнал эбу > включение обогрева ветрового стекла
130а "+" помехоподавительного конденсатора > силовой модуль зажигания
133в сигнал can "н" щитка приборов > эбу
133с сигнал can "l" щитка приборов > эбу
13ad управление "+" реле времени плафона освещения салона
13ан управление "+" реле времени освещения задней части пола
13к управление "-" плафона освещения > концевой выключатель задней левой, задней правой дверей
14а управление "+и малой скорости работы стеклоочистителя ветрового стекла
14в управление "+" большой скорости работы стеклоочистителя ветрового стекла. реле времени
14с управление "+" электромагнитным реверсом торможения электродвигателя стеклоочистителя ветрового стекла
14е управление "+" реле времени стеклоочистителя ветрового стекла
14g управление малой скоростью работы стеклоочистителя > эбу
14н управление большой скоростью работы стеклоочистителя > эбу
14s сигнал по последовательной цепи датчика дождя
15н управление - обогревателя заднего стекла > блока управления обогревателя заднего стекла
15l "+" правого заднего стекла с электрообогревом (через предохранитель)
15lp управление "+" обогрева заднего стекла через предохранитель
15rp управление "+" электрообогревателя зеркал заднего вида через предохранитель
16а управление "+" омывателя ветрового стекла
17а управление "-" освещения вещевого ящика
18а управление освещения багажного отделения
ОБОЗНАЧЕНИЕ НАИМЕНОВАНИЕ
19е управление дальний свет фар > реостат
1а управление "+" соленоида запуска двигателя > реле
20aw управление импульсного запирания отпирания дверей
20с управление и+" открывания центрального замка
20d управление "+" закрывания центрального замка
20м люминесцентный диод запирания дверей
21а управление подъемом стекла стеклоподъемником водительской двери
21в управление опусканием стекла стеклоподъемником водительской двери
21d управлениеимпульсного подъема стекла (импульсный стеклоподъемник)
21f управлениеимпульсного опускания стекла (импульсный стеклоподъемник)
22а управление подъемом стекла с помощью стеклоподъемника пассажирской двери
22в управление опусканием стекла с помощью стеклоподъемника пассажирской двери
22с управление подъемом или опусканием стекла "1", передний стеклоподъемник
22d управление подъемом или опусканием стекла "2", передний стеклоподъемник
22r управление подъемом стекла с помощью импульсного стеклоподъемника пассажирской двери
22s управление опусканием стекла с помощью импульсного стеклоподъемника пассажирской двери
24а управление "+" электродвигателя заднего стеклоподъемника
27а управление сигнала лампы включения стояночного тормоза
28а управление сигнала лампы давления масла
2а управление сигнала лампы зарядки аккумуляторной батареи
3оа управление сигнала лампы минимального уровня тормозной жидкости
32а сигнал "2" датчика уровня масла
32в сигнал "1" датчика уровня масла
34а сигнал "+" левого заднего громкоговорителя
34ам "+" антенного усилителя, переключатель диапазонов
34ар сигнал то" пульта дистанционного управления аудиоустановкой
34aq сигнал "l1" пульта дистанционного управления аудиоустановкой
34 a r сигнал "l2" пульта дистанционного управления аудиоустановкой
ОБОЗНАЧЕНИЕ НАИМЕНОВАНИЕ
34as сигнал "in0" пульта дистанционного управления аудиоустановкой
34ат сигнал "in1" пульта дистанционного управления аудиоустановкой
34au сигнал "in2" пульта дистанционного управления аудиоустановкой
34az сигнал "1" шины проигрывателя компакт-дисков
34в сигнал левого заднего громкоговорителя
34 в а сигнал "2" шины проигрывателя компакт-дисков
34вв шина проигрывателя компактдисков
34вс "+" аккумуляторной батареи проигрывателя компакт-дисков
34bd "+" ик-приемника пульта дистанционного управления проигрывателя компакт-дисков
34bg аудиосигнал проигрывателя компактдисков
34вн аудио "1" проигрывателя компактдисков
34вк аудио "2" проигрывателя компактдисков
34bl экранирование проигрывателя компакт-дисков
34 с сигнал правого заднего громкоговорителя
34d сигнал "+" правого заднего громкоговорителя
34 е сигнал "+" правого переднего громкоговорителя
34 f сигнал "-" правого переднего громкоговорителя
34g сигнал "+" левого переднего громкоговорителя
34н сигнал "-" левого переднего громкоговорителя
34 s сигнал шины (интерфейс) данных аудиоустановки "i2c" (тип аудиоустановки)
34т сигнал таймера аудиоустановки "i2c" (тип аудиоустановки)
34u сигнал маркировки - марка аудиоустановки "i2c" (тип аудиоустановки)
34v сигнал массы экрана "i2c" (тип аудиоустановки)
34z сигнал функционирования аудиоустановки
36а управление "+" стеклоочистителя заднего стекла
36с сигнал выключения электромагнитного реверса торможения стеклоочистителя заднего стекла
36е управление "+" реле времени стеклоочистителя заднего стекла
38ан управление "+" электродвигателя вентилятора, скорость "1"
38al управление "+" электродвигателя вентилятора, скорость "4"
ОБОЗНАЧЕНИЕ НАИМЕНОВАНИЕ
38da управление, электровентилятор отопителя > панель управления климатической установкой
38db управление "+" электровентилятора отопителя > панели управления кондиционером
38gz сигнал датчика температуры в салоне
38ja управление "1" электродвигателем рециркуляции
38 j в управление "2" электродвигателем рециркуляции
38 j n "0 в" датчиков интенсивности солнечного излучения, температуры и влажности воздуха
38к управление отключением кондиционера > эбу впрыска бензинового двигателя
38kw сигнал температуры нагнетаемого воздуха
38 кх "0 в" сигнала температуры нагнетаемого воздуха
38ky цепь управления обмотки "в2" электродвигателя распределения воздушных потоков
38kz цепь управления обмотки "а2" электродвигателя распределения воздушных потоков
38 la цепь управления обмотки "в1" электродвигателя распределения воздушных потоков
38lb цепь управления обмотки "а1" электродвигателя распределения воздушных потоков
38lc цепь управления обмотки "в2" электродвигателя смешения воздушных потоков
38ld цепь управления обмотки "а2" электродвигателя смешения воздушных потоков
38lg цепь управления обмотки "в1" электродвигателя смешения воздушных потоков
38lh цепь управления обмотки "а1" электродвигателя смешения воздушных потоков
38lr управление скоростью "2" заданного режима электровентилятора салона
38ls управление скоростью "3" заданного режима электровентилятора салона
38r управление "+" муфты компрессора кондиционера
38u подвижной контакт реостата
38х сигнал датчика давления хладагента
38y "+" датчика давления хладагента
38z управление компрессором кондиционера > эбу впрыска бензинового двигателя
39а управление "+" насоса омывателя фар
39с управление электродвигателем насоса омывателя фар
39g управление "+" реле "1" омывателя фар
ОБОЗНАЧЕНИЕ НАИМЕНОВАНИЕ
39 н управление "+" реле "2" омывателя фар
заа управление обмотки реле блокировки впрыска
зас управление обмотки реле бензонасоса
3aj сигнал "+" датчика положения дроссельной заслонки
3aja сигнал "+" датчика положения дроссельной заслонки
за j в управление "+" электродвигателя привода дроссельной заслонки
3ajc управление электродвигателя привода дроссельной заслонки
3aw сигнал "+" реле давления рулевого управления с усилителем > эбу впрыска
3ах датчиков группы "1"
3в сигнал "+" датчика температуры воздуха
3вв управление электромагнитным клапаном продувки абсорбера
3вс управление электромагнитного клапана регулировки холостого хода > эбу впрыска
3bg сигнал частоты вращения коленчатого вала двигателя > датчик верхней мертвой точки
3bl сигнал - частота вращения коленчатого вала двигателя > датчик верхней мертвой точки
3bu управление "1" регулирования холостого хода
3bv управление "2" регулирования холостого хода
3bw управление "3" регулирования холостого хода
3вх управление "4" регулирования холостого хода
3с сигнал "+" датчика температуры охлаждающей жидкости
3ск датчика группы "2"
3cn масса датчиков положения дроссельной заслонки, температуры воздуха, кислорода , регулировки холостого хода
зср управление эбу впрыска > силовой модуль зажигания системы зажигания
3cq сигнал датчика положения распределительного вала "1"
3cr управление форсунки "г
3cs управление форсунки "2"
3ст управление форсунки "3м
3cu управление форсунки "4"
3cv управление катушки зажигания, форсунок "1", "4"
3cw управление катушки зажигания. форсунки "2", "3"
3cz управление эбу системы впрыска > силовой модуль зажигания "1" "4"
3d датчиков группы "4"
ОБОЗНАЧЕНИЕ НАИМЕНОВАНИЕ
3dq датчика детонации
3el сигнал "+" потенциометра рециркуляции ог
3f сигнал датчика атмосферного давления
3fab сигнал температуры топлива
3fb "+" системы впрыска > реле защиты
3gb управлениеэлектромагнитного клапана рециркуляции ог
3gc "+" датчика положения электромагнитного клапана рециркуляции ог
3gd датчика положения электромагнитного клапана рециркуляции ог
3gf управление подогрев верхнего кислородного датчика
3gg управление подогрев нижнего кислородного датчика
3gh масса верхнего кислородного датчика
3gj масса нижнего кислородного датчика
3gk сигнал верхнего кислородного датчика
3gl сигнал нижнего кислородного датчика
3gn масса датчика давления в коллекторе
3gt управление реле исполнительного механизма, силовое реле системы впрыска топлива
3hd датчика температуры топлива
3hi управление "-" электромагнитного клапана регулирования давления топлива
3jk датчика температуры охлаждающей жидкости
3jl датчика положения дроссельной заслонки
3jm "-" электромагнитного клапана рециркуляции ог
3jn управление электровентилятора "1"
3jp управление электровентилятора "2"
3jq датчика температуры воздуха
3ка сигнал расхода воздуха
3kn "-" датчика расхода воздуха
3kq сигнал температуры воздуха
3kw управление форсунками "1"
3кх управление форсунками н2"
3ky управление форсунками "3й
3kz управление форсунками "4"
3l "+" форсунки "1"
3la "+" форсунки "2"
3lb "+" форсунки "3"
3lc "+" форсунки "4"
3ld датчика температуры топлива
3lg "+" датчика атмосферного давления
3lr "+" потенциометра нагрузки "1"
3ls сигнал "+" потенциометра нагрузки "1"
3lt потенциометра нагрузки "1"
3lu "+" потенциометра нагрузки "2"
ОБОЗНАЧЕНИЕ НАИМЕНОВАНИЕ
3lv потенциометра нагрузки "2"
3lw сигнал "+п потенциометра нагрузки "2"
3lx "+" датчика давления топлива в топливораспределительной рампе
3ly сигнал "+" датчика давления топлива в топливораспределительной рампе
3lz v датчика давления топлива в топливораспределительной рампе
3mn "+5 в" дроссельной заслонки с сервоприводом
3мо датчика положения дроссельной заслонки с сервоприводом
3мр сигнал датчика положения "1" токопроводящей дорожки дроссельной заслонки с сервоприводом
3mq сигнал датчика положения "2" токопроводящей дорожки дроссельной заслонки с сервоприводом
3mr резервный сигнал
3ms сигнал can "н" двигателя
3мт сигнал can "l" двигателя
3n "+" топливного насоса
3np "+" насос "а" через предохранитель
3nr "+" форсунок
3рв датчика температуры охлаждающей жидкости > воздуха
3рс управление фазорегулятором распределительного вала
3pd выключение ограничителя скорости
3pl масса датчика положения распределительного вала ряда "а" > "в"
3s сигнал "+" датчика детонации "1" > первый ряд цилиндров
3ty сигнал превышения максимальнодопустимой частоты вращения коленчатого вала двигателя
40а управление перемещением в горизонтальной плоскости бокового зеркала со стороны водителя
40в управление перемещением в вертикальной плоскости бокового зеркала со стороны пассажира
40с управление перемещением в вертикальной плоскости бокового зеркала со стороны водителя
40d управление перемещением в горизонтальной плоскости бокового зеркала со стороны пассажира
41а сигнал и+" датчика уровня топлива
42а сигнал "+" температуры охлаждающей жидкости
46bn "-" поворотного переключателя
46вр "+" поворотного переключателя
46bq сигнал перемещения влево поворотного переключателя
46br сигнал перемещения вправо поворотного переключателя
46bs сигнал выключателя подтверждения
46вт клавиатуры "1"
ОБОЗНАЧЕНИЕ НАИМЕНОВАНИЕ
46bu клавиатуры "2"
46g зеленый видеосигнал дисплея > эбу
46н голубой видеосигнал дисплея > эбу
46к красный видеосигнал дисплея > эбу
46l "0 в" видеосигнала дисплея > эбу
46м "+" дисплей "1" >эбу
46n "+" дисплей "2" > эбу
46y управление и+" регулятора освещения приборов
47а датчика уровня топлива
47с сигнал "+" датчика наружной температуры
47d сигнал "0 в" датчика наружной температуры
47f сигнал скорости автомобиля
47к управление кнопки управления выводом данных на дисплей бортового компьютера
47х сигнал наружной температуры на выходе дисплея
49в управление "+" электровентилятора
49j управление резистора малой скорости электровентилятора
49к управление большой скорости электровентилятора
49l управление "+" резистора малой скорости электровентилятора
55s сигнал частоты вращения коленчатого вала двигателя
57ad датчика управления коробкой передач
57af "+" датчика управления коробкой передач
58d сигнал включения - выключения дисплея
5а сигнал "+" выключателя педали тормоза
5au "+" электромагнитного клапана последовательности переключения передач
5av управление электромагнитного клапана последовательного переключения передач "1"
5aw управление электромагнитного клапана последовательного переключения передач "2"
5ах управлениеэлектромагнитного клапана последовательного переключения передач "3"
5ay управление электромагнитного клапана последовательного переключения передач "4"
5az управление электромагнитного клапана последовательного переключения передач "5"
5ва "+" модулирующего электромагнитного клапана
5вв управление электромагнитного клапана последовательного переключения передач "6"
5вс электромагнитного клапана давления "1"
ОБОЗНАЧЕНИЕ НАИМЕНОВАНИЕ
5вх управление модулирующим электромагнитным клапаном блокировки гидротрансформатора
5da сигнал "+" датчика скорости на входе в коробку передач
5db сигнал "-" датчика скорости на входе в коробку передач
5dd "+" электромагнитного клапана управления, датчика расхода воздуха, охладителя
5de управление "-" многофункциональный переключатель, контакт "парковка нейтраль" нейтральное положение
5df сигнал "1" многофункционального переключателя
5dg сигнал "2" многофункционального переключателя
5dh сигнал "3" многофункционального переключателя
5dj сигнал "4" многофункционального переключателя
5dk "-" многофункционального переключателя > эбу акп
5dl . управление модулятора электромагнитного клапана "3"
5dm управление модулятора электромагнитного клапана "4"
5dn управление электромагнитного клапана управления, датчика расхода воздуха, охладителя
5dp управление "1" > импульсное управление "n-1"
5du управление блокировки рычага переключения передач
5fa сигнал датчика включенной передачи
5fb сигнал датчика положения селектора
5fc управление электромагнитным клапаном последовательности переключения передач "1"
5fd управление электромагнитным клапаном последовательности переключения передач "2"
5fe управление электромагнитным клапаном включения 1-ой передачи
5ff управление электромагнитным клапаном включения 2-ой передачи
5fh сигнал выключателя автоматического режима
5fi выключателя рычага переключения передач
5fj управление многофункциональным переключателем. верхний контакт
5fk управление многофункциональным импульсным переключателем, контакт режима "stand by"
5fl управление многофункциональным переключателем, контакт нейтрального положения
5fm управление многофункциональным переключателем. нижний контакт
5gw управление реле света заднего хода
ОБОЗНАЧЕНИЕ НАИМЕНОВАНИЕ
5нв "+" датчика положения педали сцепления
5нс датчика положения педали сцепления
5т "+" датчика скорости автомобиля на выходе коробки передач
5та "-" датчика скорости автомобиля на выходе коробки передач
5u "+" датчика давления в напорной магистрали
5v датчика давления в напорной магистрали
5w сигнал датчика давления в напорной магистрали
5х управление системы трогания автомобиля с места при слабом сцеплении шин с поверхностью дороги
60af сигнал "+" пульта дистанционного управления на месте пассажира
60ag сигнал "+" пульта дистанционного управления на месте водителя
60ан сигнал "-" пульта дистанционного управления на месте водителя
60aj сигнал пульта дистанционного управления на месте переднего пассажира
60ам управление "+" фронтальной подушки безопасности водителя. уровень "1"
60an управлениефронтальной подушки безопасности водителя. уровень "1"
60ар управление "+" фронтальной подушки безопасности водителя. уровень "2"
60aq управлениефронтальной подушки безопасности водителя. уровень "2"
60ат управление "+" боковой подушки безопасности для защиты головы водителя
60au управление боковой подушки безопасности для защиты головы водителя
60av управление "+" преднатяжителя катушки заднего ремня безопасности со стороны водителя
60aw управление преднатяжителя катушки заднего ремня безопасности со стороны водителя
60в "+" сигнала преднатяжителя ремня безопасности пассажира
60bd управление "+" боковой подушки безопасности для защиты головы пассажира
60ве управление боковой подушки безопасности для защиты головы пассажира
60bg управление "+" преднатяжителя катушки заднего ремня безопасности со стороны пассажира
60вн управление преднатяжителя катушки заднего ремня безопасности со стороны пассажира
60вр сигнал положения сиденья водителя
ОБОЗНАЧЕНИЕ НАИМЕНОВАНИЕ
60bq сигнал положения сиденья пассажира
60bw сигнал наличия детского сиденья "а"
60вх сигнал наличия детского сиденья "а"
60с сигнала преднатяжителя ремня безопасности пассажира
60 d "+" сигнала преднатяжителя ремня безопасности водителя
60е сигнала преднатяжителя ремня безопасности водителя
60н "+" сигнала подушки безопасности типа "eurobag 1" пассажира
60к управление фронтальной подушки безопасности пассажира, уровень "1"
60 l управление "+" фронтальной подушки безопасности пассажира. уровень "2"
60м управление фронтальной подушки безопасности пассажира. уровень "2"
64с управление указателями левого поворота
64 d управление указателями правого поворота
64 f управление "+" сигнала лампы аварийной сигнализации
640 управление реле времени. релепрерывателя указателей поворота и аварийной сигнализации
64 s управление включением реле времени правого указателя поворота > эбу
64т управление включением реле времени левого указателя поворота > эбу
65а управление"+" фонарей стоп-сигнала
67с управление "+и предохранителя звукового сигнала
67ср управление "+" звукового сигнала > предохранитель
78в управление "+" предохранителя габаритного огня
78м управление обмоткой реле ближнего света фар
78р управление габаритными огнями реле габаритных огней
780 управление ближним светом фар> реле ближнего света фар
80т управление сигнала лампы системы электронной блокировки запуска двигателя
80х сигнал шины (интерфейс) антенны транспондера
86 d сигнал и+" выключения сцепления
86g управление программированием регулятора СКОРОСТИ
86м сигнал возврата программирования регулятора скорости
87с сигнал "+" громкоговорителя синтезатора речи
87d сигнал громкоговорителя синтезатора речи
88ам общий сигнал управления зеркала
ОБОЗНАЧЕНИЕ НАИМЕНОВАНИЕ
8а "+" реле противотуманных фар
8в "+" противотуманных фар > реле
96а управление сигнала лампы незастегнутого ремня безопасности
9j управление "+" предохранителя задних противотуманных фонарей
9р управление "+" задних противотуманных фонарей через предохранитель
а "+" после замка зажигания
а1 и+и после замка зажигания, предохранителя стеклоподъемника > реле
ар* "+" после замка зажигания через предохранитель, не подключен
ар10 "+" после замка зажигания через предохранитель, предохранитель фонарей стоп-сигнала
ар16 "+" после замка зажигания через предохранитель, предохранитель люка крыши
ар22 "+" после замка зажигания через предохранитель. предохранитель сиденья с подогревом
ар23 "+" после замка зажигания через предохранитель, предохранитель адаптивного усилителя рулевого управления
ар25 "+" после замка зажигания через предохранитель, предохранитель подушки безопасности
ар29 "+" после замка зажигания через предохранитель, предохранитель защиты цепей двигателя
арз "+" после замка зажигания через предохранитель, предохранитель управления заднего стекла. с электрообогревателем
ар4 "+" после замка зажигания через предохранитель. предохранитель акп
ар43 "+" после замка зажигания через предохранитель
ар7 v после замка зажигания через предохранитель, предохранитель стеклоочистителя ветрового стекла
ар9 "+" после замка зажигания через предохранитель
в "+" аккумуляторной батареи
вс аккумуляторной батареи реле прерывателя цепи
bp* "+" аккумуляторной батареи через предохранитель без назначения
вр1 "+" аккумуляторной батареи через предохранитель > кондиционер
вр11 "+" аккумуляторной батареи через предохранитель > салона автомобиля "1"
вр13 "+" аккумуляторной батареи через предохранитель > салона автомобиля "3"
вр16 "+" аккумуляторной батареи через предохранитель > дополнительные фары
вр19 аккумулятора через предохранитель > реле времени, реле-прерыватель указателей поворота и аварийной сигнализации
ОБОЗНАЧЕНИЕ НАИМЕНОВАНИЕ
вр20 "+" аккумуляторной батареи через предохранитель, омыватель фар
врз "+" аккумуляторной батареи через предохранитель. центральный замок
вр34 "+" аккумуляторной батареи через предохранитель, через декодер
вр37 "+" аккумуляторной батареи через предохранитель
вр55 "+" аккумуляторной батареи через предохранитель, предохранитель импульсного электростеклоподъемника двери водителя
вр7 "+" аккумуляторной батареи через предохранитель > предохранитель "1" электровентилятора
вр70 "+" аккумуляторной батареи через предохранитель > предохранитель импульсного электростеклоподъемника двери переднего пассажира
вр9 аккумуляторной батареи через реле, предохранитель дополнительного подогрева
bpda "+" аккумуляторной батареи через реле > обмотка возбуждения генератора
bpr1 "+" аккумуляторных батарей > реле
врт "+" аккумуляторной батареи через реле, реле времени
cdo "+" ближнего света фар, сдвоенная блок-фара
cpd "+" ближнего света фар через реле, правая фара
cpg "+" ближнего света фар через реле, левая фара
d "+" стартер
g3 общий сигнал
н24 управление концевого выключателя передней двери > охранная сигнализация > освещение через реле времени
н66р управление "+" огней заднего хода
н7 сигнал тахометра > датчик вмт > катушка зажигания > эбу > генератор
н86 управление запретом на включение регулятора скорости > нейтральное положение акп
нк7 диагностический сигнал "к 2000"
hl диагностический сигнал "l"
l "+" габаритных огней
lpd "+" правого габаритного огня через предохранитель
lpg "+" левого габаритного огня через предохранитель
м масса
n электронная масса
na электронная масса правой передней стойки
r "+" дальнего света фар
rpd "+" дальнего света правой фары через предохранитель
rpg "+" дальнего света левой фары через предохранитель
ОБОЗНАЧЕНИЕ НАИМЕНОВАНИЕ
S "+" ВСПОМОГАТЕЛЬНОГО ЭЛЕКТРООБОРУДОВАНИЯ
SP1 "+" ВСПОМОГАТЕЛЬНОГО ЭЛЕКТРООБОРУДОВАНИЯ ЧЕРЕЗ ПРЕДОХРАНИТЕЛЬ > ЭЛЕКТРОВЕНТИЛЯТОР СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ
SP2 "+" ВСПОМОГАТЕЛЬНОГО ЭЛЕКТРООБОРУДОВАНИЯ ЧЕРЕЗ ПРЕДОХРАНИТЕЛЬ > АУДИОУСТАНОВКА
SP3 "+" ВСПОМОГАТЕЛЬНОГО ЭЛЕКТРООБОРУДОВАНИЯ ЧЕРЕЗ ПРЕДОХРАНИТЕЛЬ > ОТОПЛЕНИЕ

ПЕРЕЧЕНЬ СОКРАЩЕНИЙ

СОКРАЩЕНИЕ ПОЛНОЕ НАИМЕНОВАНИЕ
АВС001 ПОДУШКА БЕЗОПАСНОСТИ ВОДИТЕЛЯ
ABLAV ПЕРЕДНЯЯ БОКОВАЯ ПОДУШКА БЕЗОПАСНОСТИ
АВРА01 ПОДУШКА БЕЗОПАСНОСТИ ПАССАЖИРА
ABS АБС
ADAC МАРШРУТНЫЙ КОМПЬЮТЕР
ANTID СИСТЕМА ЭЛЕКТРОННОЙ ПРОТИВОУГОННОЙ БЛОКИРОВКИ ЗАПУСКА ДВИГАТЕЛЯ
В65 5-ДВЕРНЫй ХЭТЧБЕК Х65
BVA АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ
BVA4 4-СТУПЕНЧАТАЯ АКП
BVM5 5-СТУПЕНЧАТАЯ МКП
С65 3-ДВЕРНЫЙ ХЭТЧБЕК Х65
СА КЛИМАТИЧЕСКАЯ УСТАНОВКА
CAREG КЛИМАТИЧЕСКАЯ УСТАНОВКА С АВТОМАТИЧЕСКИМ УПРАВЛЕНИЕМ
CHAUFO ОБЫЧНАЯ СИСТЕМА ОТОПЛЕНИЯ
CHOREC ОБЫЧНОЕ ОТОПЛЕНИЕ С РЕЦИРКУЛЯЦИЕЙ
CPETIR ЦЕНТРАЛЬНЫЙ ЗАМОК С ДИСТАНЦИОННЫМ УПРАВЛЕНИЕМ
CTFDR СИСТЕМА СТАБИЛИЗАЦИИ ТРАЕКТОРИИ
DD ПРАВОСТОРОННЕЕ РУЛЕВОЕ УПРАВЛЕНИЕ
DG ЛЕВОСТОРОННЕЕ РУЛЕВОЕ УПРАВЛЕНИЕ
Е1 УРОВЕНЬ КОМПЛЕКТАЦИИ Е1
ЕЗ УРОВЕНЬ КОМПЛЕКТАЦИИ ЕЗ
Е5 УРОВЕНЬ КОМПЛЕКТАЦИИ Е5
ES4 УРОВЕНЬ КОМПЛЕКТАЦИИ ES4
K4J ДВИГАТЕЛЬ K4J
СОКРАЩЕНИЕ ПОЛНОЕ НАИМЕНОВАНИЕ
k4j710 двигатель k4j, индекс 710
k4j711 двигатель k4j, индекс 711
l65 седан х65
ladech газоразрядные лампы
lavph омыватели фары
lvavip передний импульсный электрический стеклоподъемник
lvcipe импульсный электростеклоподъемник двери водителя и электростеклоподъемник двери переднего пассажира
ninav3 система навигации уровень 3
parmex особенности модификации для мексики
pretel подготовка под радиотелефон
projab противотуманные фары
rad01 аудиосистема. тип 01
rad02 аудиосистема. тип 02
rad03 аудиосистема, тип 03
rad04 аудиоустановка
rad05 аудиосистема. тип 05
rad06 аудиосистема. тип 06
rad07 аудиосистема. тип 07
rad08 аудиосистема № 08
rad09 аудиоустановка
retroe 2 наружных зеркала заднего вида с электроприводом
retror 2 наружных зеркала заднего вида с ручной регулировкой
runli фары дневного движения
rv регулятор скорости
s65 грузопассажирский вариант х65
sctfdr без системы стабилизации траектории
sgacha сидение с обогревателем
sldech без ксеноновой лампы
sproja без дополнительной фары
sse5 кроме уровня комплектации е5
sseqgpl без системы питания сжиженным газом
sses4 кроме уровня комплектации es4
ssparmex кроме модификации для мексики
ssrv без регулятора скорости
tn обычная крыша
toelec люк крыши с электроприводом































содержание   .. 309  310  311  312  313  314  315  316  317  ..
