Peugeot Expert Dag (2006 year). Manual - part 1

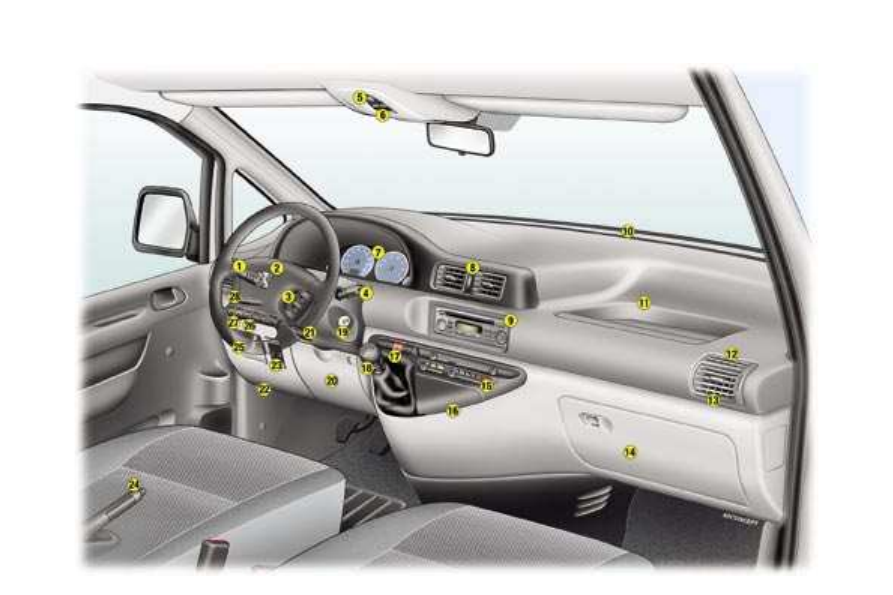

4 - Familiarisation

5

-

1 -  Lights, direction indicators

and horn controls.

2 -  Driver's air bag*.

3 -  Audio equipment

steering wheel controls**.

4 -  Windscreen wiper/wash-wipe

controls.

5 -  Electric mirrors control.

6 -  Electric window controls.

7 -  Instrument panel.

8 -  Adjustable central

vents.

9 -  Audio RD1 or storage

compartment.

10 - Windscreen demisting

vents.

11 - Storage compartment.

12 - Side window demisting

vents.

13 - Adjustable side vents.

14 - Glove box.

15 - Heating/air conditioning

controls.

16 - Ashtray and lighter.

17 - Controls:

-  Rear door screen

and/or mirrors demisting**.

-  Heated mirrors**

and heated rear screen**.

-  Hazard lights.
-  Air conditioning.

18 - Gear lever.

19 - Steering lock

and ignition.

20 - Fuse box.

21 - Steering wheel height

adjustment control.

22 - Bonnet release.

23 - Headlamp height adjustment.

24 - Handbrake.

25 - Storage.

26 - Heated seat controls.

27 - Cruise control switch.

28 - Cruise control control.

INSTRUMENTS AND CONTROLS

*  According to country.

** According to model.

Familiarisation

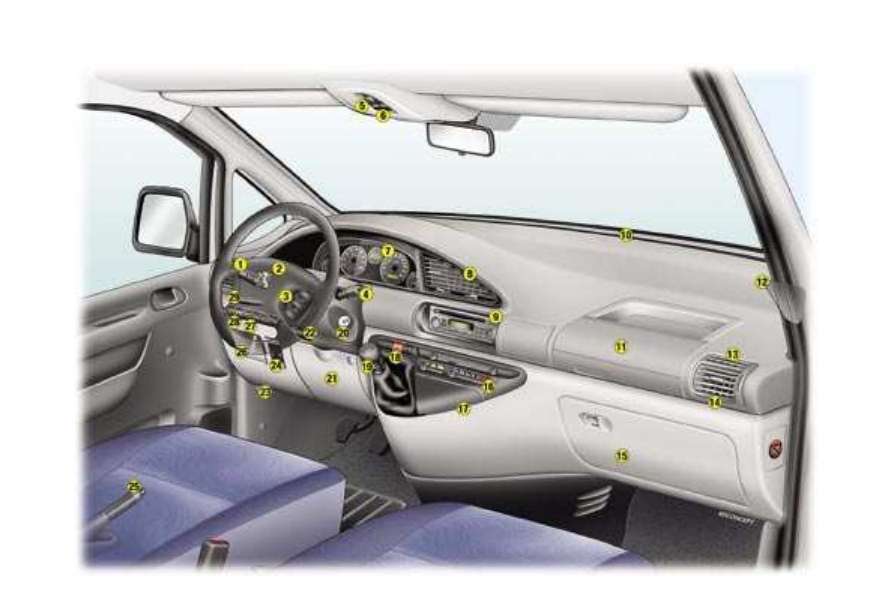

6 - Familiarisation

7

-

1 -  Lights, direction indicators

and horn controls.

2 -  Driver's air bag*.

3 -  Audio equipment

steering wheel controls.

4 -  Windscreen wiper/wash-wipe

controls.

5 -  Electric mirrors control.

6 -  Electric window controls.

7 -  Instrument panel.

8 -  Adjustable central vents.

9 -  Audio RD1 or storage

compartment.

10 - Windscreen demisting

vents.

11 - Passenger air bag*

or glove box.

12 - Speaker location (tweeter)**.

13 - Side window demisting

vents.

14 - Adjustable side vents.

15 - Glove box.

16 - Heating/air conditioning

controls.

17 - Ashtray and lighter.

18 - Controls:

-  Rear door screen and/or

mirrors demisting.

-  Heated mirrors**

and heated rear screen**.

-  Hazard lights.
-  Air conditioning.

19 - Gear lever.

20 - Steering lock

and ignition.

21 - Fuse box.

22 - Steering wheel height

adjustment control.

23 - Bonnet release.

24 - Controls:

-  Headlamp height

adjustment.

-  Lighting rheostat.

25 - Handbrake.

26 - Storage.

27 - Heated seat controls.

28 - Cruise control switch.

29 - Cruise control control.

INSTRUMENTS AND CONTROLS

*  According to country.

** According to model.

Familiarisation

8 -

KEYS

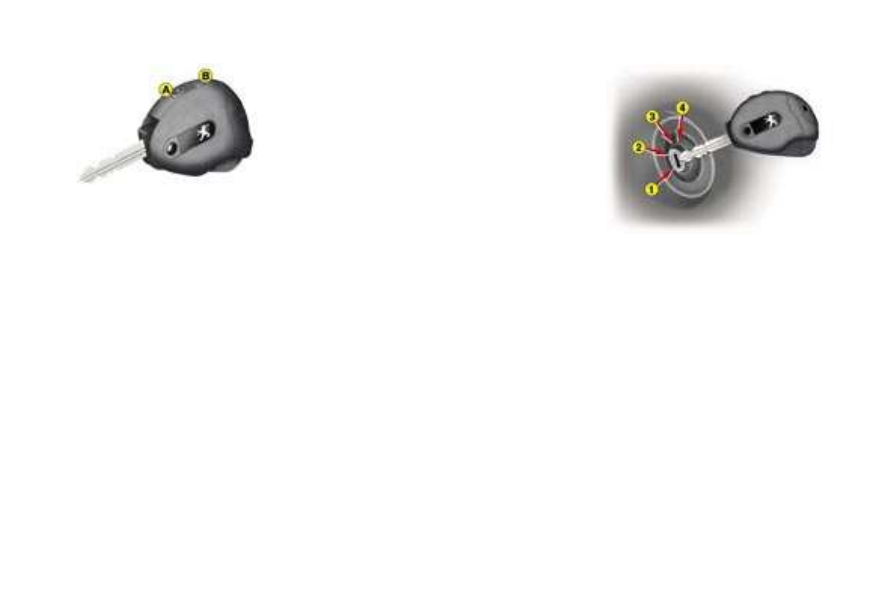

The keys permit independent opera-

tion of the locks on the doors and on

the fuel tank cap and switching on of

the ignition.

Unlocking

Press button

B to unlock the vehicle.

This is confirmed by rapid flashing of

the direction indicators.

STARTING

1 -  STOP position:

the ignition is off.

2 -  Accessories position:

the ignition is off, but the accessories

can be used.

3 -  Running position:

the ignition is on.

4 -  Starting position:

operates the starter.

Remote control

Locking

Press button

A to lock the vehicle.

This is confirmed by fixed lighting of

the  direction  indicators  for  approxi-

mately two seconds.

Central locking

From  the  front  doors,  the  keys  lock

and  unlock  the  front,  side  and  rear

doors.

If one of the doors is open, the cen-

tral locking will not work.

The remote control carries out the

same functions at a distance.



56

Familiarisation

15

-

STEERING WHEEL

CONTROLS

LIGHTS

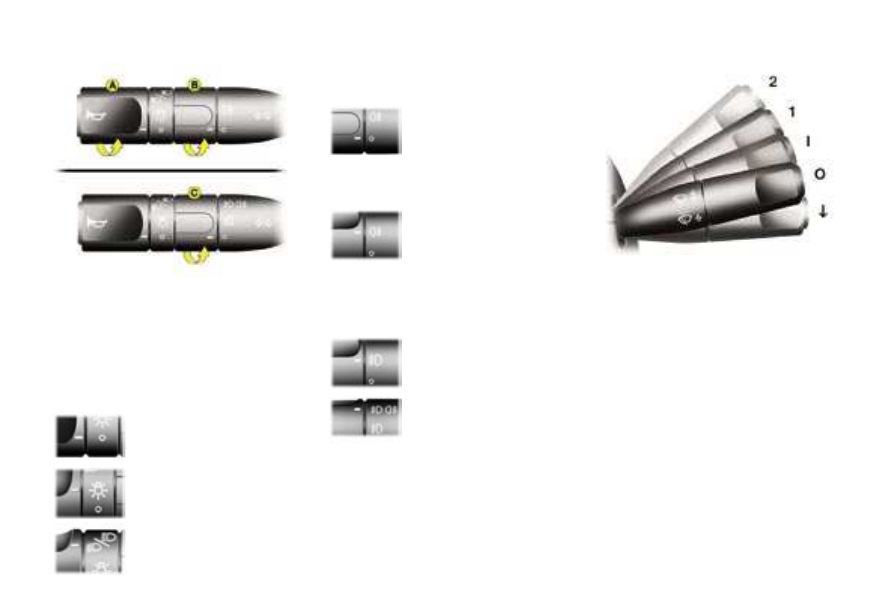

Selection  is  by  rotation  of  the  ring  for-

wards  to  switch  on  and  backwards  to

switch off. The status is confirmed by the

indicator light on the instrument panel.
Front and rear lights (ring A)

Dipped headlamps/

Main beam headlamps.

Side lights.

Lights off.

Front  fog  lamps  and

rear fog lamp.

Fog lamps off.

Vehicles fitted with a rear fog

lamp (ring B)

Rear fog lamp.

Vehicles fitted with front fog

lamps and a rear fog lamp (ring C)

Front fog lamps.

FRONT WINDSCREEN WIPERS

2  Fast wipe (heavy rain).

1  Normal wipe (moderate rain).

I

Intermittent wipe.

0  Park.


  Single wipe.

Wash-wipe: pull the control towards

you.

Front fog lamps and rear fog lamp



62



63

Familiarisation

11

-

FRONT SEATS

Driver and passenger

(one seat) seats

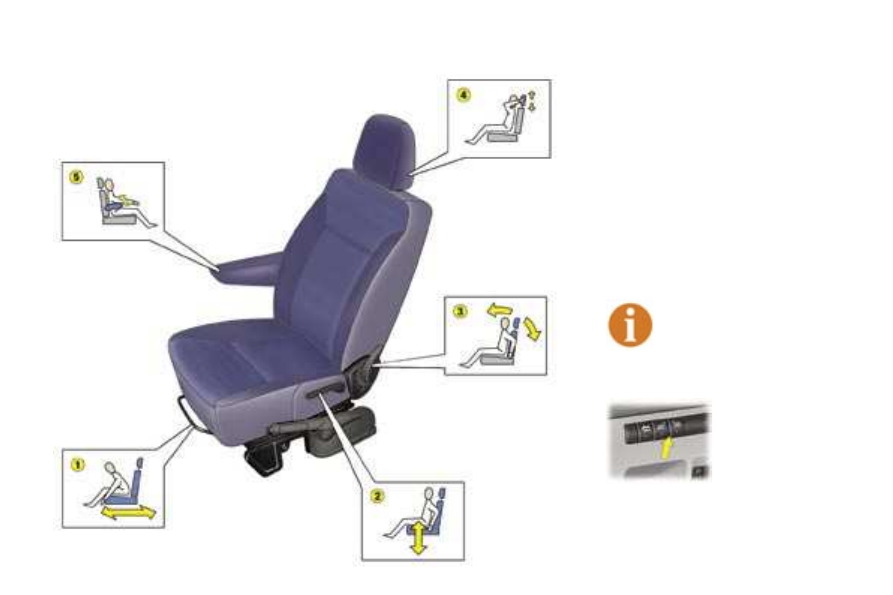

1 -  Forwards-backwards

adjustment.

2 -  Driver's seat height

adjustment.

3 -  Seat back angle

adjustment.

4 -  Head restraint height

adjustment.

5 -  Adjustable armrest.



42

Never  drive  with  the  head

restraints removed.

Heated  seat  con-

trols  (located  with

the instruments and

controls).

Familiarisation

12 -

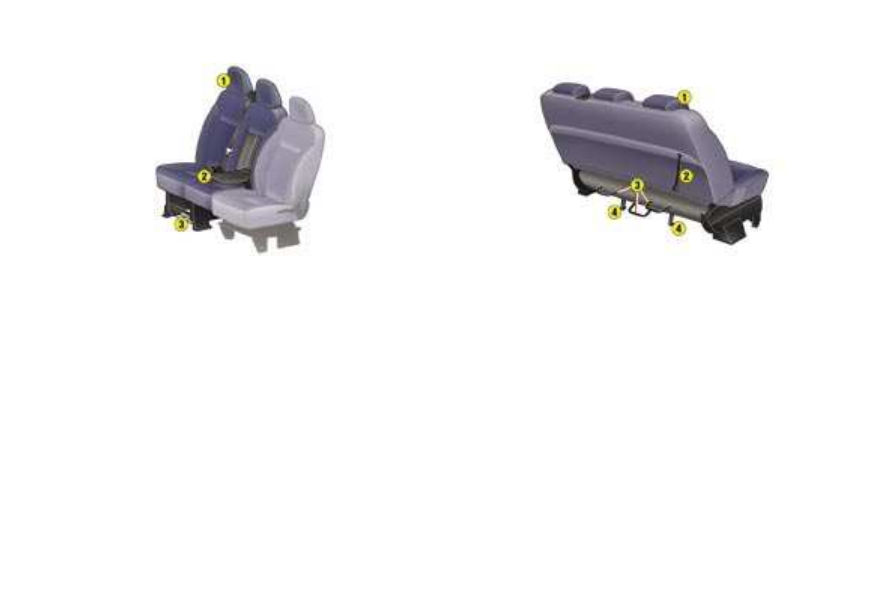

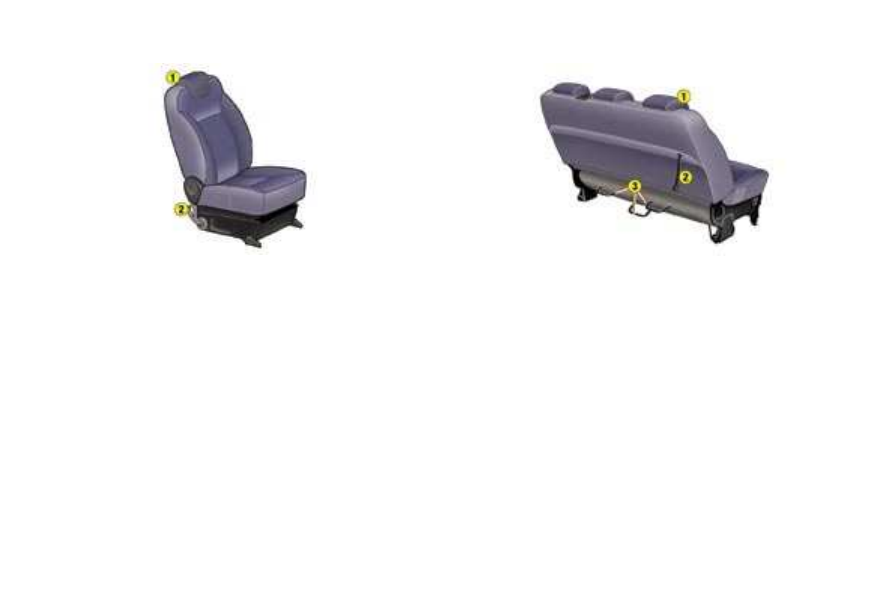

FRONT BENCH SEAT

Two-seat front passenger bench seat:

-  height adjustable head restraint

(1),

-  folding writing table

(2),

-  storage basket

(3).

REAR SEATS

2nd row three-seat bench seat:

-  height adjustable head restraint

(1),

-  placing in table position

(2),

-  removal/installation

(3),

-  central stiffeners

(4).

Presentation 

44

To remove or install the bench seat 

45

Familiarisation

12 -

FRONT BENCH SEAT

Two-seat front passenger bench seat:

-  height adjustable head restraint

(1),

-  folding writing table

(2),

-  storage basket

(3).

REAR SEATS

2nd row three-seat bench seat:

-  height adjustable head restraint

(1),

-  placing in table position

(2),

-  removal/installation

(3),

-  central stiffeners

(4).

Presentation 

44

To remove or install the bench seat 

45

Familiarisation

13

-

2nd row tilting seat:

-  height adjustable head restraint

(1),

-  access to the 3rd row or exit from the 3rd row

(2).

3rd row three-seat bench seat:

-  height adjustable head restraint

(1),

-  placing in table position

(2),

-  removal/installation

(3).

To tilt the seat 

46

To remove or install the bench seat 

46

Familiarisation

9

-

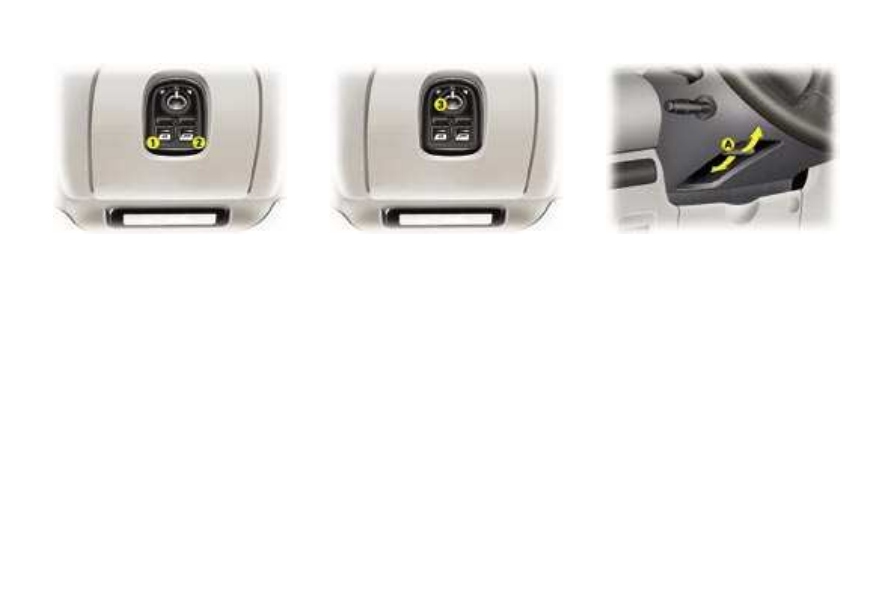

ELECTRIC WINDOWS

1 -  Driver's electric window.

2 -  Passenger electric window.

ELECTRIC MIRRORS



 Turn control

3 to the right or to the

left  to  select  the  mirror  to  be  ad-

justed.



 Move  control

3  in  all  four  direc-

tions to adjust.

STEERING WHEEL HEIGHT

ADJUSTMENT



 When  stationary,  push  control

A

forwards  to  unlock  the  steering

wheel.



 Adjust  the  height  of  the  steering

wheel.



 Lock by pulling control

A fully to-

wards you.

Manual mode:


 Press or pull the switch gently. The

window stops when the switch is

released.

Automatic mode (driver):


 Press or pull the switch firmly. One

touch opens the window fully.



64



65



66

Familiarisation

10 -

FRONT FITTINGS

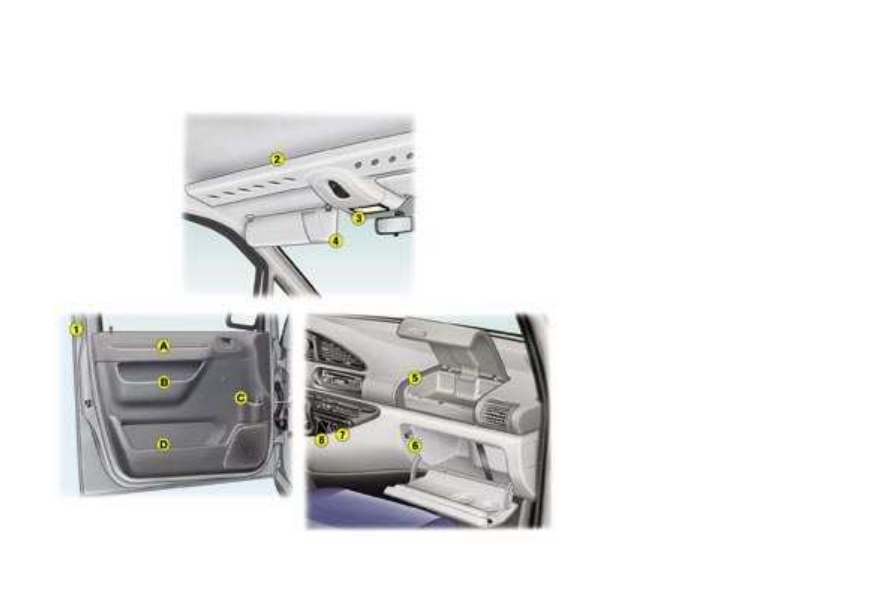

1.  Fittings in the doors



A. Armrest.



B. Storage compartment.



C. Bottle holder/Can holder.



D. Storage compartment.

2.  Overhead storage

3.  Courtesy light

4.  Sun visor

5.  Glove box or

passenger air bag*

6.  Glove box

7.  Lighter

8.  Removable ashtray



68

*  According to country.

Familiarisation

16 -

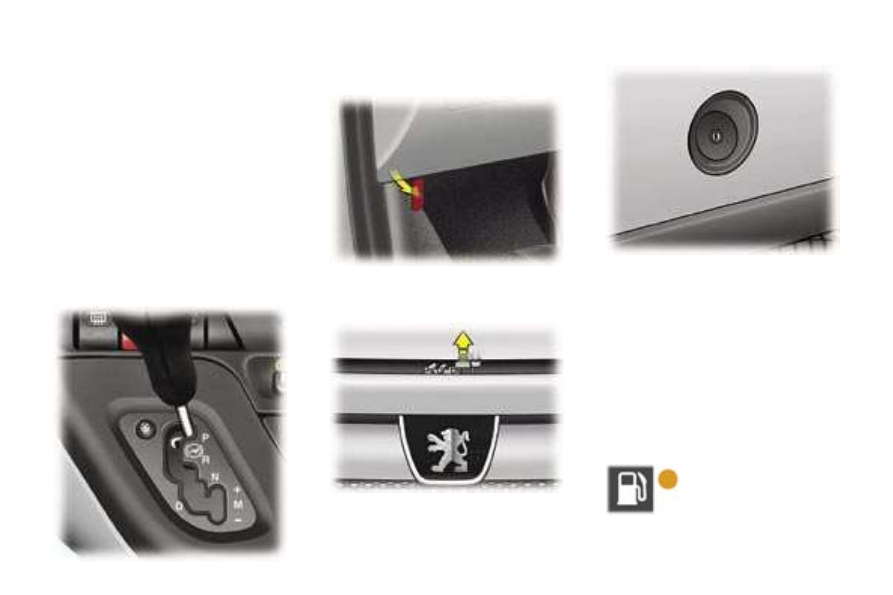

OPENING THE BONNET

From inside: pull the control located

on the left, under the fascia.

From  outside:  lift  the  catch,  raise

the  bonnet  and  secure  the  strut  to

hold the bonnet open.

"PORSCHE TIPTRONIC

SYSTEM"AUTOMATIC

GEARBOX

The  four-speed

automatic  gearbox

offers  the  choice  between  the  com-

fort  of

fully  automatic  operation,

enhanced by a

snow program, or the

pleasure of

 manual gear changing.

Gear selection gate



 Move the lever in the gate to se-

lect one of the positions.

Once  a  position  has  been  selected,

the  corresponding  indicator  light

comes  on  on  the  instrument  panel

indicator.

When the warning light

comes  on  you  have

enough  fuel  left  to

drive

approximately

30 miles (50 km).



23, 72



60

FILLING THE FUEL TANK

The tank must be filled with the

en-

gine off.


 Insert  the  key,  then  turn  it  to  the

left.



 Remove the cap.

A  label  indicates  the  type  of  fuel  to

be used.

The  capacity  of  the  tank  is

approximately 80 litres.

Low fuel level warning light



61

Familiarisation

14 -

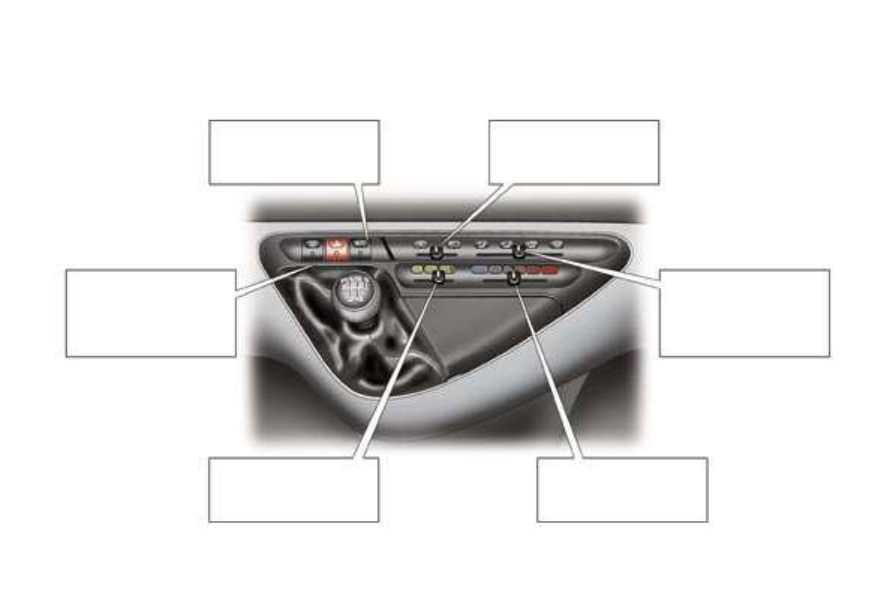

HEATING/AIR CONDITIONING



40

Air conditioning on/off

Air recirculation

Air distribution

Rear screen and/or

mirrors demisting

Air flow

Temperature

Familiarisation

Instruments and controls

18 -

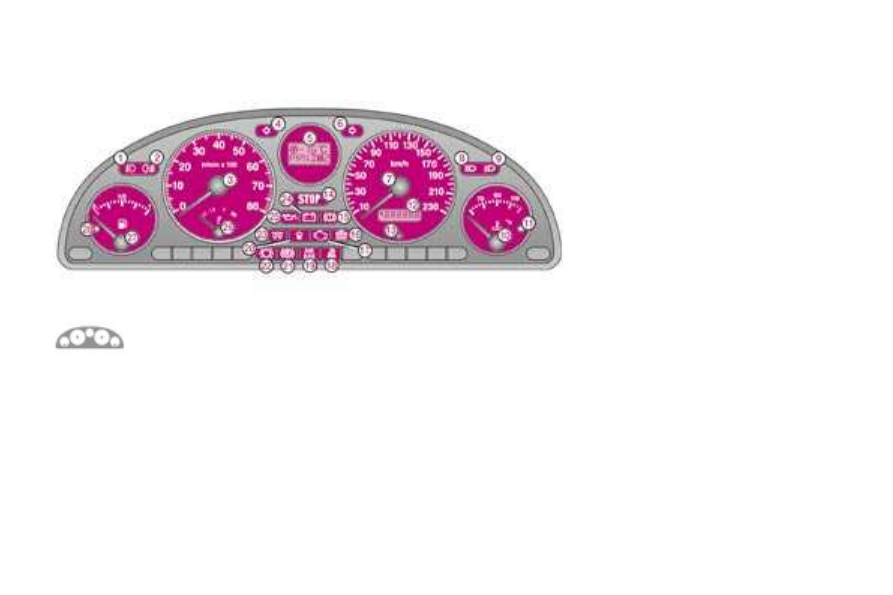

PETROL-DIESEL MANUAL GEARBOX INSTRUMENT

PANELS

1 -  Coolant temperature indicator.

2 -  Trip recorder zero reset and

total/trip distance recorder

display button.

3 -  Clock, service indicator, engine

oil level indicator, total/trip

distance recorder.

4 -  Speedometer.

5 -  Left direction indicator.

6 -  Right direction indicator.

7 -  Rev counter.
8 -  Lighting rheostat.
9 -  Low fuel level warning light.
10 - Fuel level indicator.
11 - Water in diesel filter warning

light*.

12 - Seat belt not fastened warning

light*.

13 - Front brake pad wear warning

light.

14 - Front and side air bags warning

light.

15 - Engine autodiagnostics warning

light.

16 - Handbrake, low brake fluid level

and electronic brake force

distribution warning light.

17 - Engine oil pressure and

temperature warning light.

18 - Central STOP warning light.

19 - Battery charge warning light.

20 - Low coolant level warning light.

21 - Diesel engine pre-heat warning

light.

22 - Anti-lock brake system (ABS)

warning light.

23 - Rear fog lamp indicator light.

24 - Front fog lamps indicator light.

25 - Main beam headlamps indicator

light.

26 - Dipped beam headlamps

indicator light.

27 - Rear door window demisting

indicator light.

* According to country.

19

Instruments and controls -

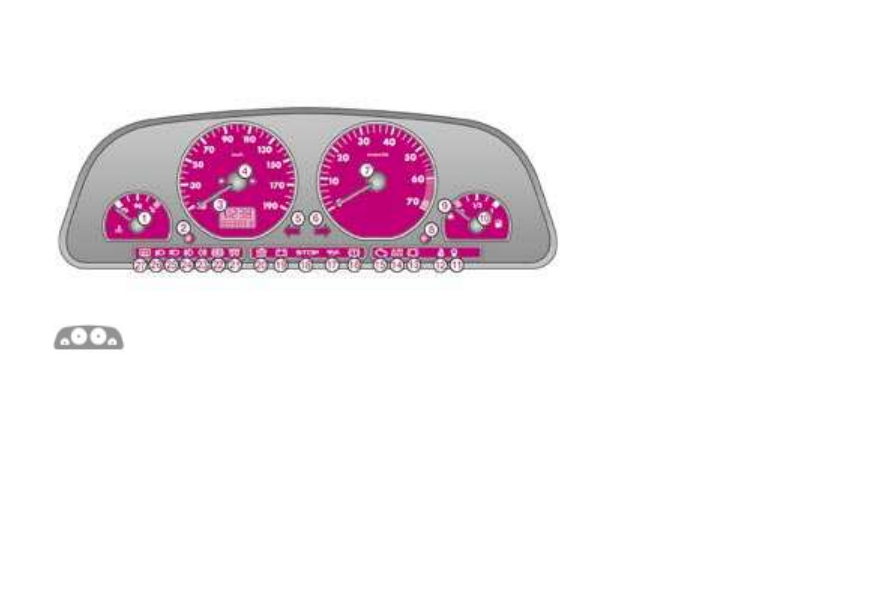

PETROL-DIESEL MANUAL AND AUTOMATIC GEARBOX

INSTRUMENT PANELS

1 -  Front fog lamps indicator light.
2 -  Rear fog lamp indicator light.
3 -  Rev counter.
4 -  Left direction indicator.
5 -  Exterior temperature indicator

and automatic gearbox

indicator*.

6 -  Right direction indicator.
7 -  Speedometer.
8 -  Main beam headlamps indicator

light.

9 -  Dipped beam headlamps

indicator light.

10 - Coolant temperature indicator.

11 - Coolant maximum temperature

warning light.

12 - Service indicator and total/trip

distance recorder.

13 - Trip recorder zero reset and

total/trip distance recorder

display button.

14 - Central STOP warning light.

15 - Handbrake, low brake fluid level

and electronic brake force

distribution warning light.

16 - Low coolant level warning light.

17 - Engine autodiagnostics warning

light.

18 - Seat belt not fastened warning

light**.

19 - Front and side air bags warning

light.

20 - Water in diesel filter warning

light**.

21 - Anti-lock brake system (ABS)

warning light.

22-  Front brake pad wear warning

light.

23 - Diesel engine pre-heat warning

light.

24 - Battery charge warning light.

25 - Engine oil pressure and

temperature warning light.

26 - Engine oil level indicator.

27 - Fuel level indicator.

28 - Low fuel level warning light.
*  According to version.

** According to country.
