Nissan Qashqai (2007-2010). Manual - part 1895





PG-118

< ON-VEHICLE REPAIR >

[POWER SUPPLY & GROUND CIRCUIT]

BATTERY

ON-VEHICLE REPAIR

BATTERY

Exploded View

INFOID:0000000000956086

Removal and Installation

INFOID:0000000000956087

REMOVAL

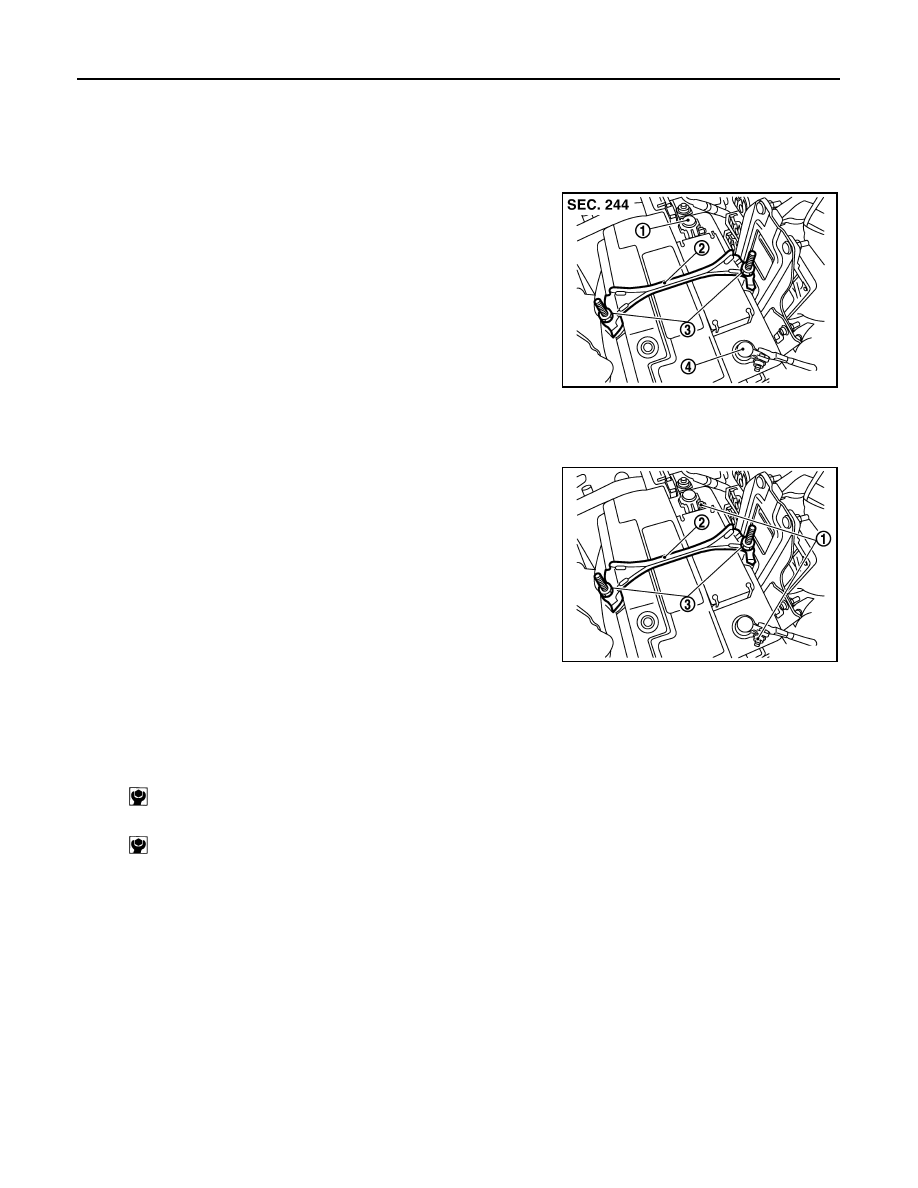

1.

Loosen battery terminal nuts (1), and disconnect both battery
cables from battery terminals.

CAUTION:

When disconnecting, disconnect the battery cable from the
negative terminal first.

2.

Remove battery fix frame mounting nuts (3) to remove battery fix
frame (2).

3.

Remove battery.

INSTALLATION

Install in the reverse order of removal.

CAUTION:

When connecting, connect the battery cable to the positive terminal first.

1

: Battery terminal (+)

2

: Battery fix frame

3

: Battery fix frame mounting nuts

4

: Battery terminal (-)

JPMIA0133ZZ

JPMIA0149ZZ

Battery fix frame mounting nut

: 5.4 N·m (0.55 kg-m, 48 in-lb)

Battery terminal nut

: 5.4 N·m (0.55 kg-m, 48 in-lb)

PG

BATTERY TERMINAL WITH FUSIBLE LINK

PG-119

< ON-VEHICLE REPAIR >

[POWER SUPPLY & GROUND CIRCUIT]

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

BATTERY TERMINAL WITH FUSIBLE LINK

Exploded View

INFOID:0000000000956088

Removal and Installation

INFOID:0000000000956089

REMOVAL

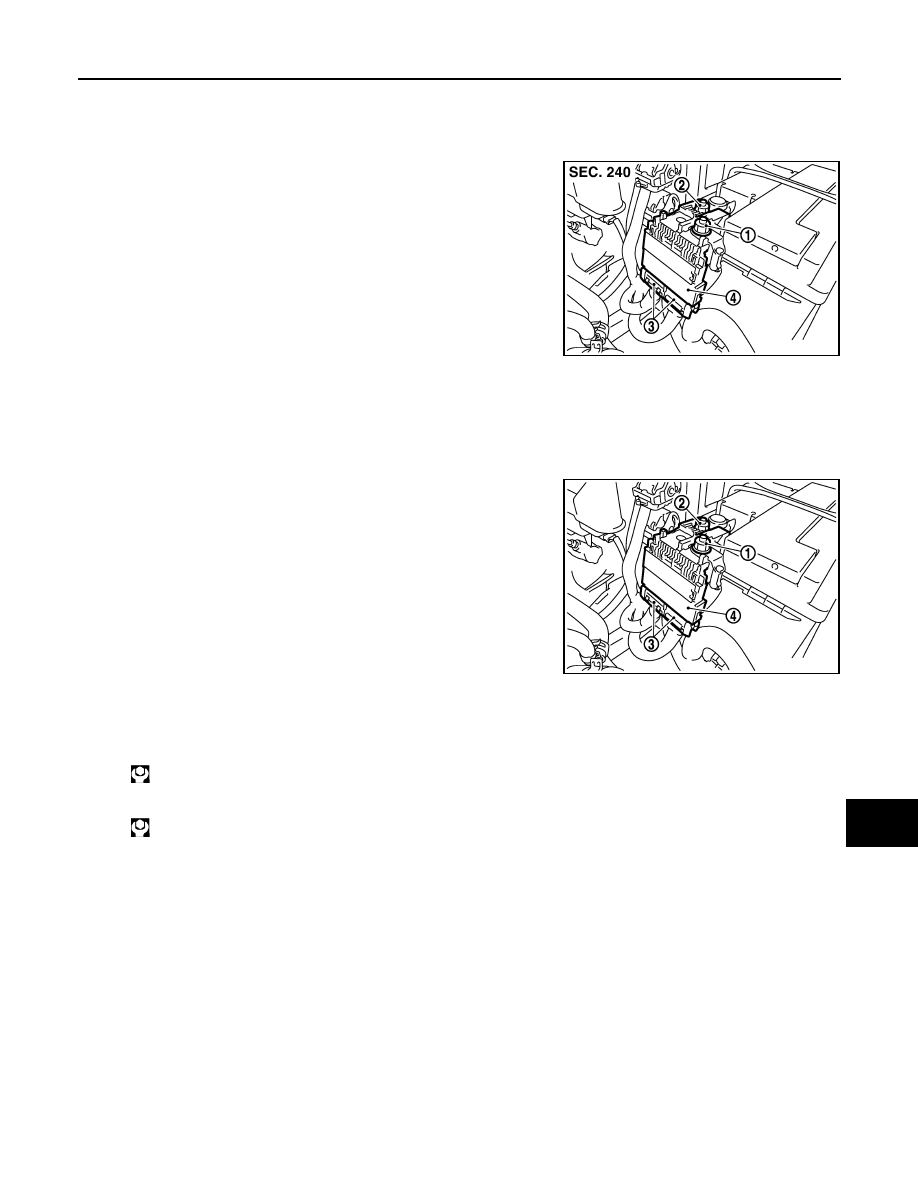

1.

Disconnect the battery cable from the negative terminal.

2.

Remove cover of battery positive terminal.

3.

Remove harness mounting nut (1) to disconnect harness con-
nector (3).

4.

Remove fusible link holder mounting nut (2) to remove battery
terminal with fusible link (4).

INSTALLATION

Install in the reverse order of removal.

1

: Harness mounting nut

2

: Fusible link holder mounting nut

3

: Harness connector

4

: Battery terminal with fusible link

JPMIA0228ZZ

JPMIA0209ZZ

Harness mounting nut

: 10.3 N·m (1.1 kg-m, 8 ft-lb)

Fusible link holder mounting nut

: 10.3 N·m (1.1 kg-m, 8 ft-lb)

PG-120

< SERVICE DATA AND SPECIFICATIONS (SDS)

[POWER SUPPLY & GROUND CIRCUIT]

SERVICE DATA AND SPECIFICATIONS (SDS)

SERVICE DATA AND SPECIFICATIONS (SDS)

SERVICE DATA AND SPECIFICATIONS (SDS)

Battery

INFOID:0000000000956090

Type

L1

L2

L3

20 hour rate capacity

[V - Ah]

12 - 50

12 - 60

12 - 70

Cold cranking current (For reference value)

[A]

420

600

720

MWI

MWI-1
