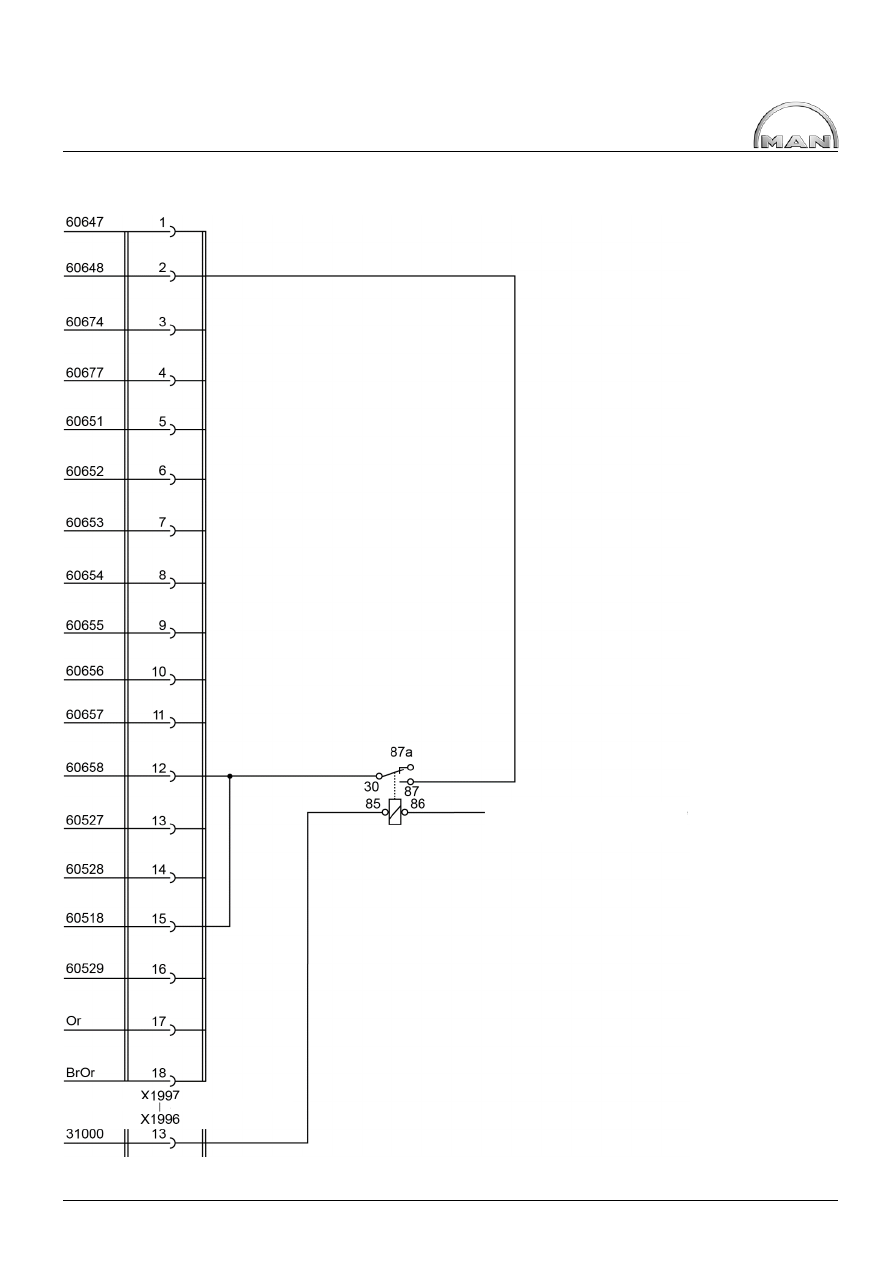

Пример схемы подключения для активирования «режима ограничения частоты вращения/крутящего

момента 1»







+UBat –

вход управляющего

сигнала для выбора DrzMomBgr1

Внутри кабины

Снаружи  кабины

98

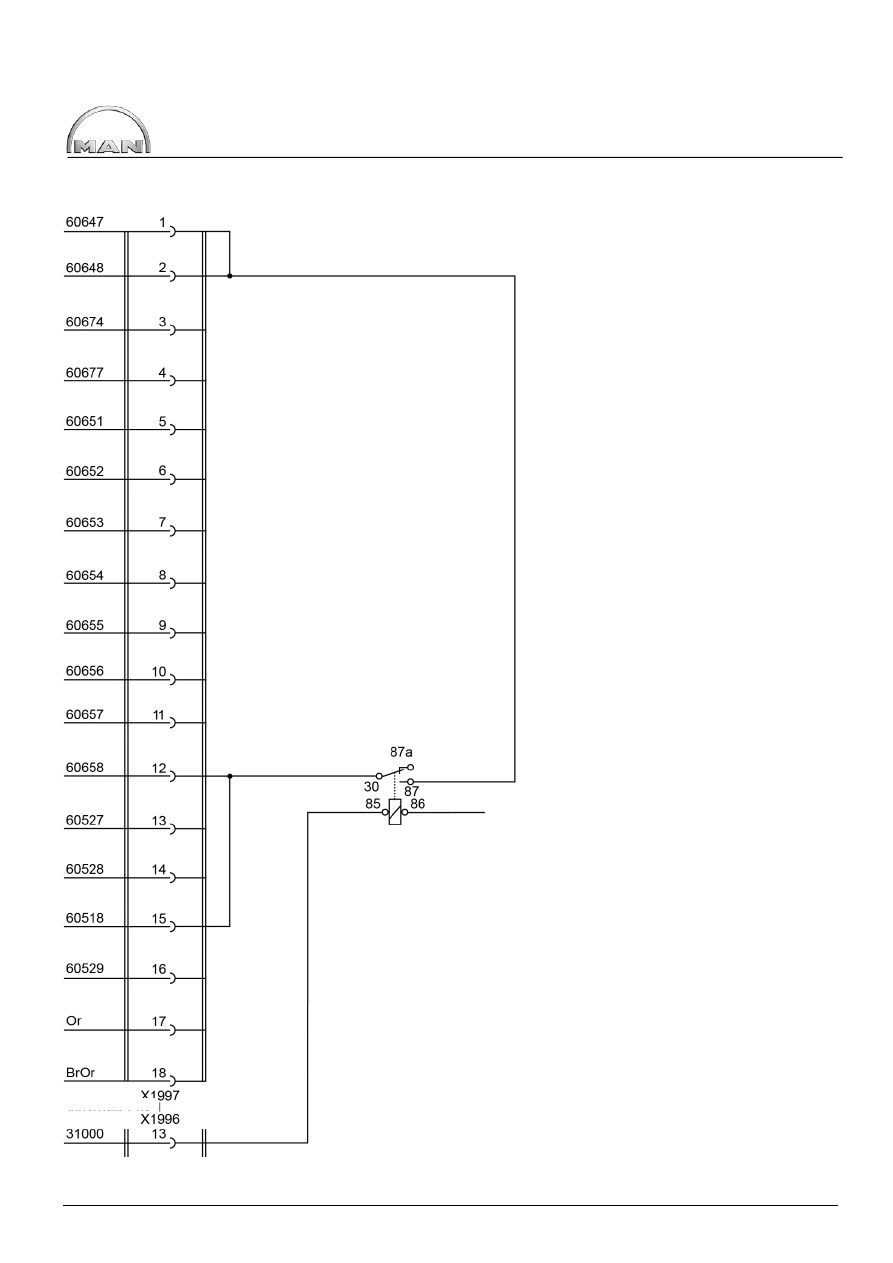

Пример схемы подключения для активирования «режима ограничения частоты вращения/крутящего

момента 2»







+UBat –

вход управляющего

сигнала для выбора DrzMomBgr2

Внутри кабины

Снаружи  кабины



99

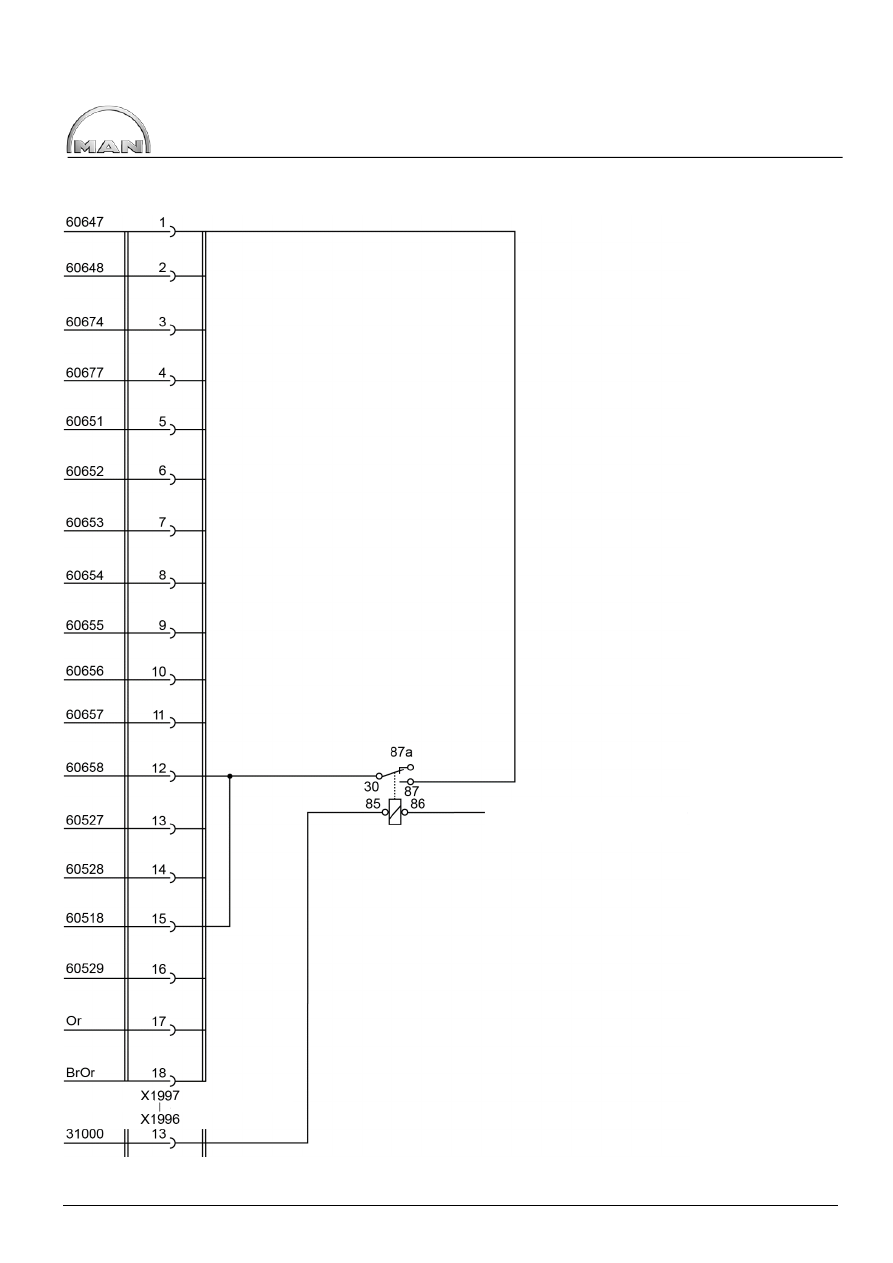

Пример схемы подключения для активирования «режима ограничения частоты вращения/крутящего

момента 3»









+UBat –

вход управляющего

сигнала для выбора DrzMomBgr3

Внутри кабины

Снаружи  кабины

100

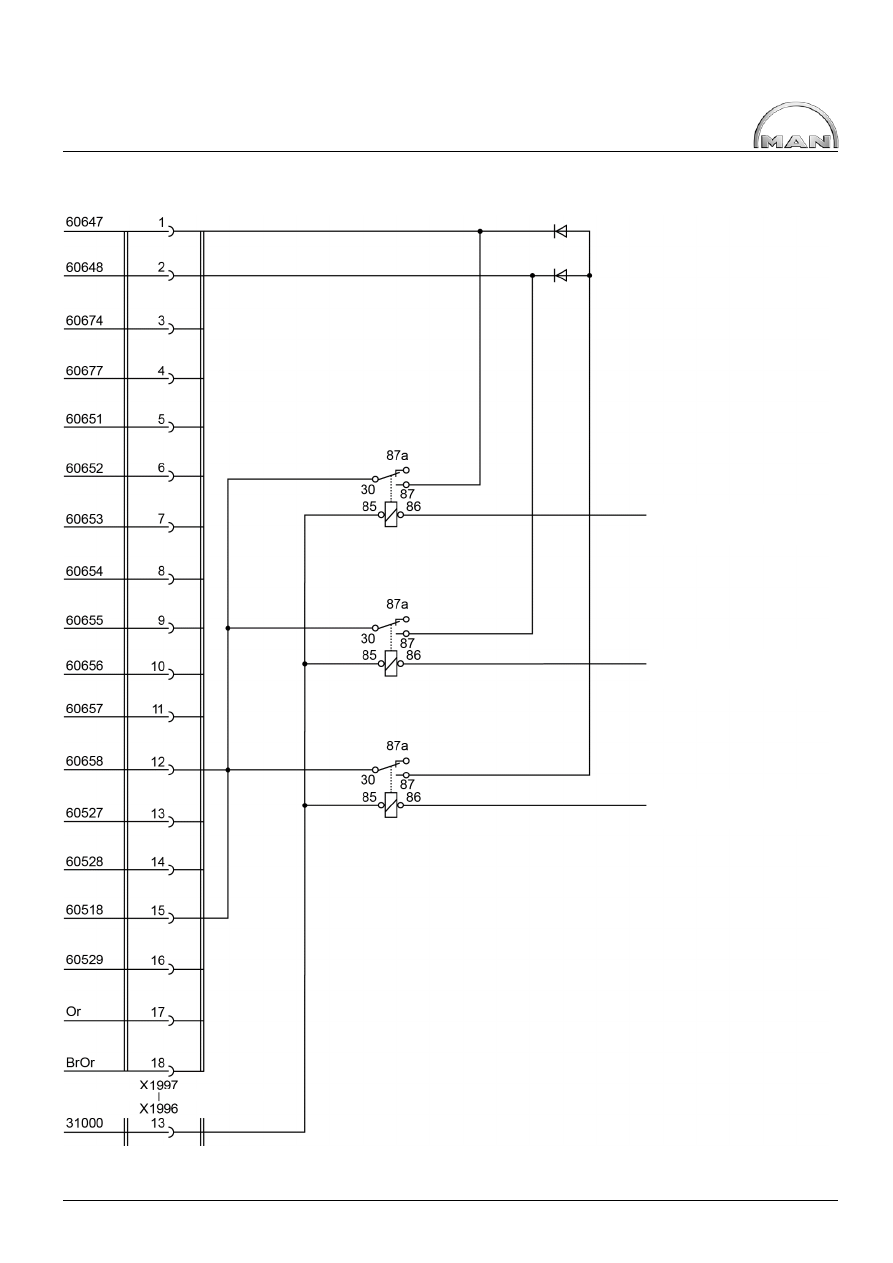

Пример схемы подключения для активирования «режима ограничения частоты вращения/крутящего

момента 1, 2, 3»







+UBat –

вход управляющего

сигнала для выбора DrzMomBgr3

Внутри кабины

Снаружи  кабины

+UBat –

вход управляющего

сигнала для выбора DrzMomBgr1

+UBat –

вход управляющего

сигнала для выбора DrzMomBgr2
