Грузовые автомобили MAN ZDR-KSM. Обслуживание и эксплуатация - часть 24





+UBat –

вход управляющего

сигнала в зависимости от

подключения механизма отбора
мощности и условий его запуска

Внутри кабины

Снаружи  кабины

94

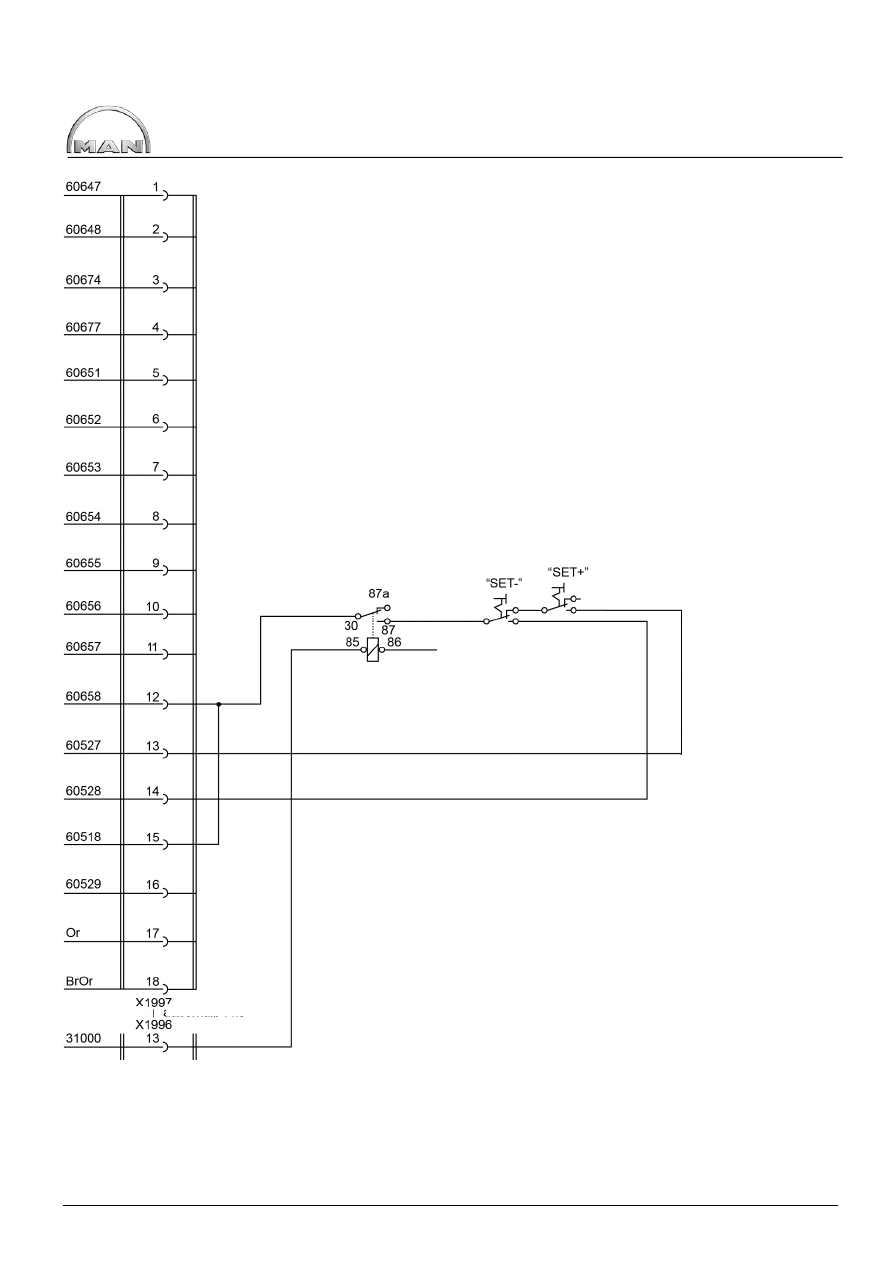

Пример схемы подключения для регулировки оборотов с помощью внешнего пульта управления с

функциональными клавишами «SET+» и «SET–»



+UBat –

вход управляющего

сигнала в зависимости от

подключения механизма отбора
мощности и условий его запуска

Внутри кабины

Снаружи  кабины



95

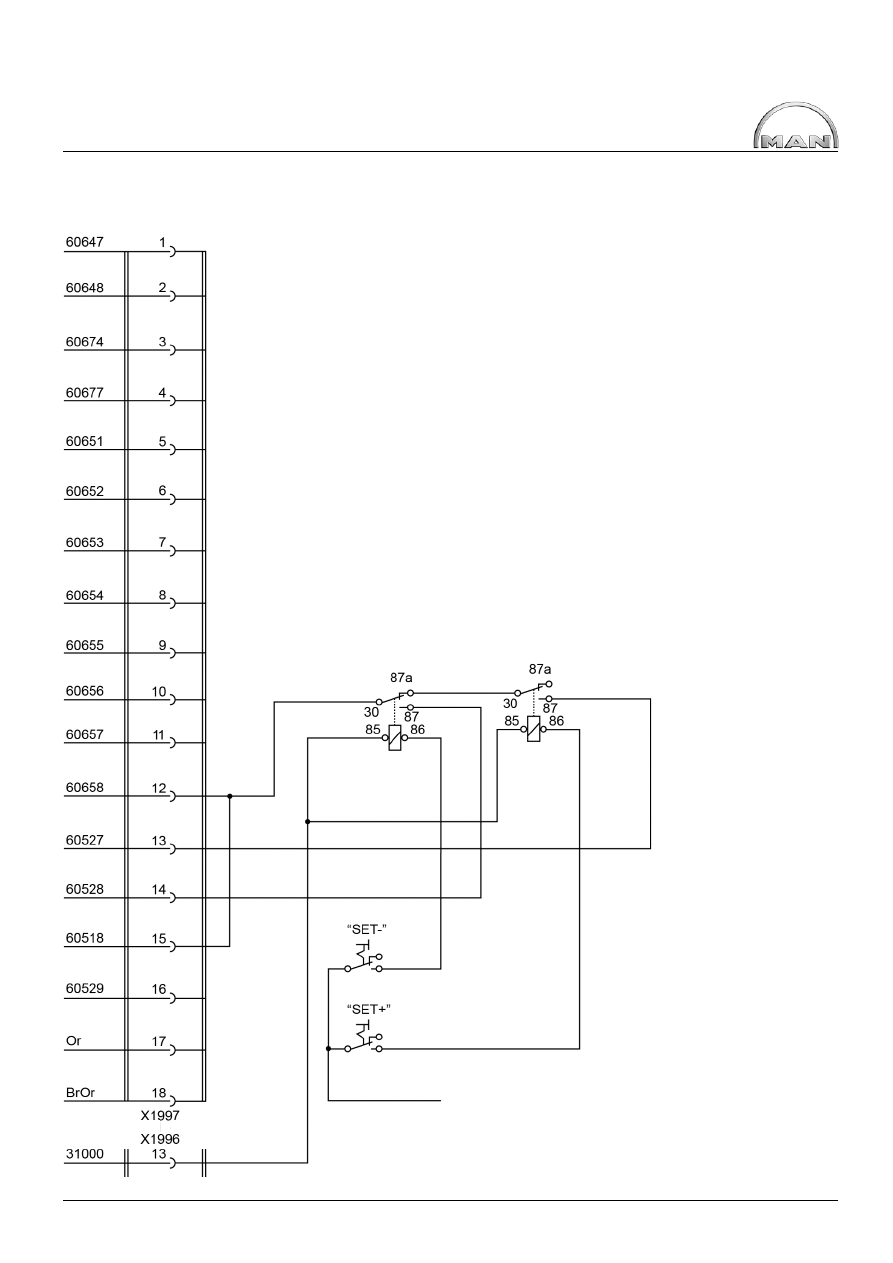

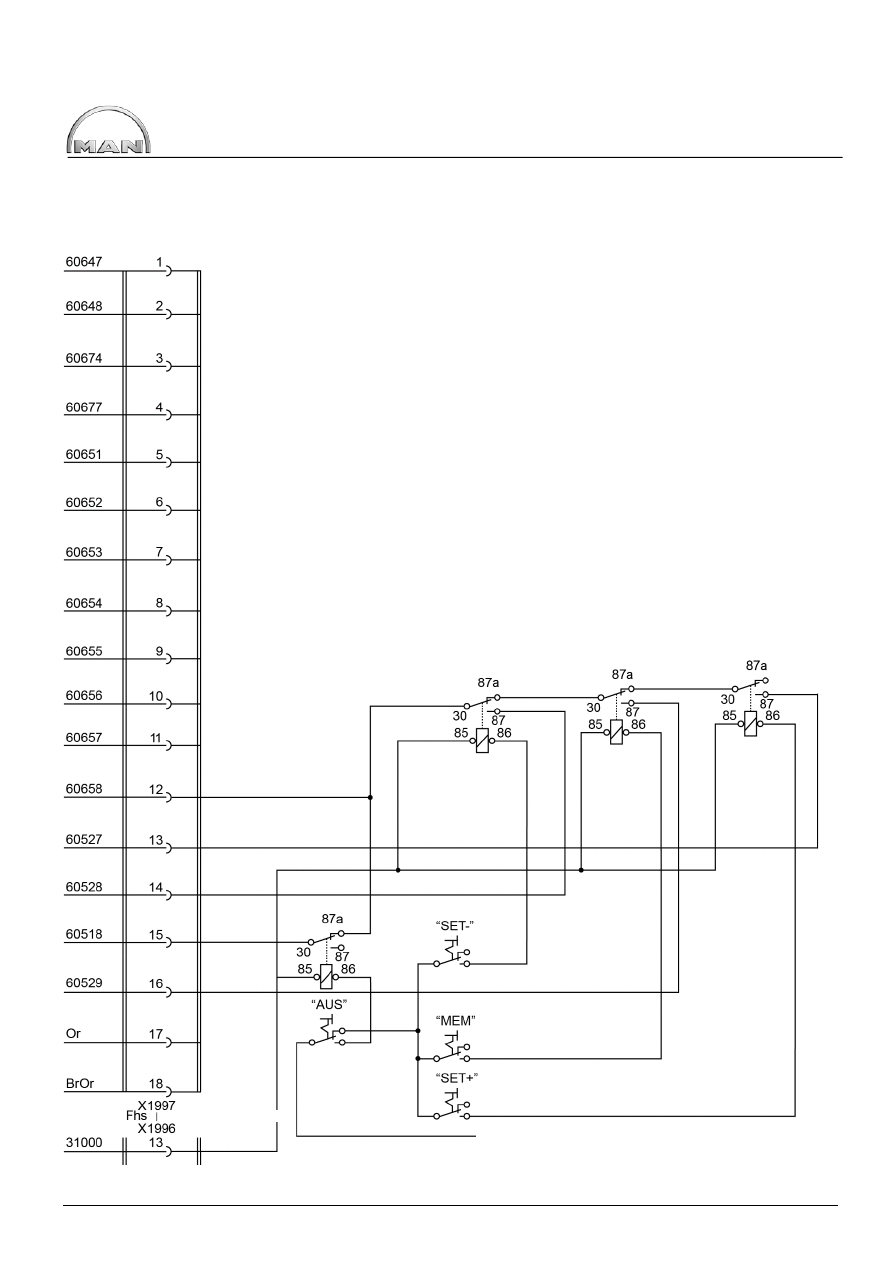

Пример схемы подключения для регулировки оборотов посредством внешнего пульта управления с

функциональными клавишами с установленным приоритетом включения «ВЫКЛ», «SET-», «MEM» и
«SET+»



+UBat –

вход управляющего сигнала в зависимости от

подключения механизма отбора мощности и условий его запуска

Внутри кабины

Снаружи  кабины

96

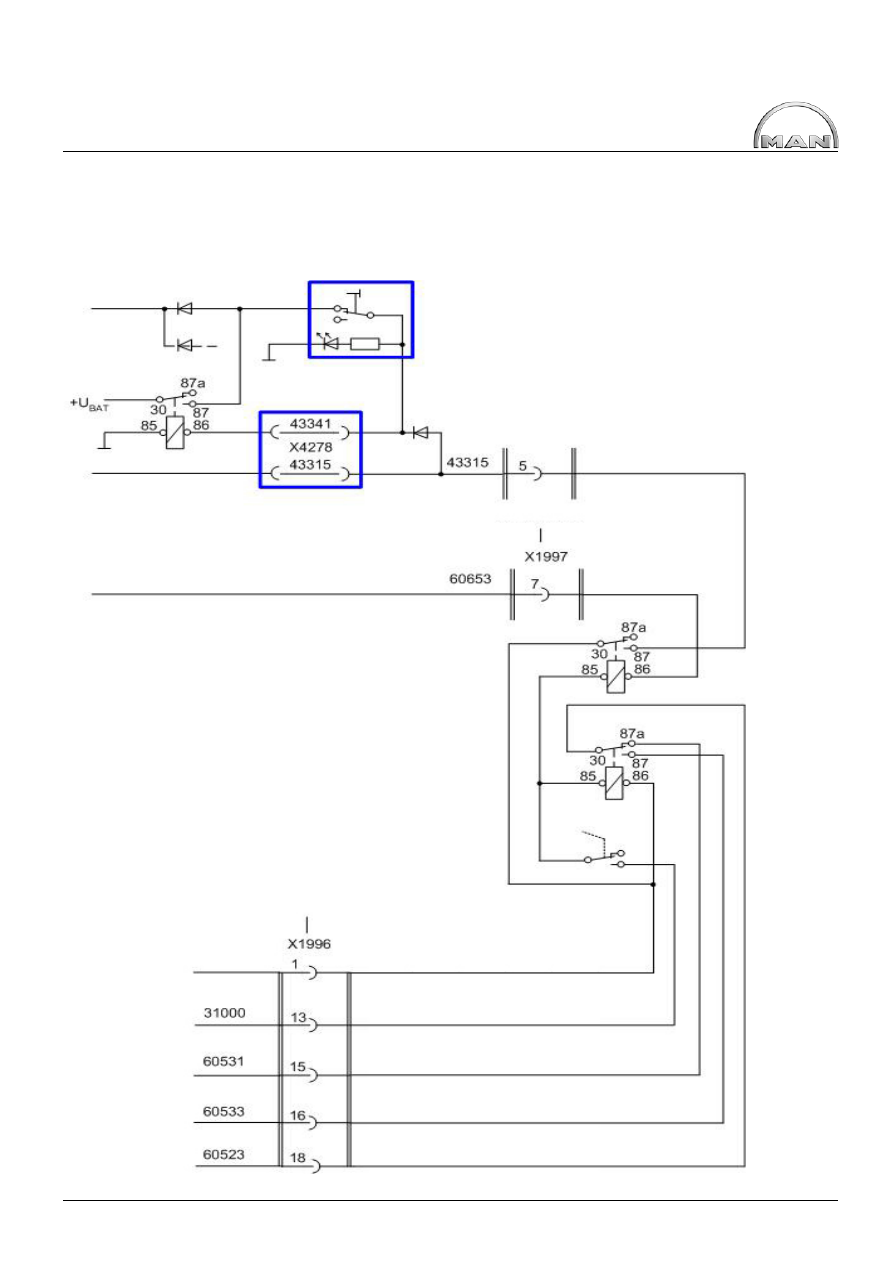

Пример схемы подключения для «режима ограничения максимальной скорости 2» при нажатии ножного

выключателя, а также активирования «модифицированной блокировки заднего хода» при нажатии

ножного выключателя и включении заднего хода.





«Отключение блокировки заднего хода»
Требование блокировки заднего хода будет

отображаться в виде светодиода на клавише. С

помощью переключения клавиши будет

деактивирован запрос остановки.

Возможность адаптации надстройки в области

блока предохранителей и реле (разъем X4278).

На этом месте может быть подключён двойной

выключатель для аварийного срабатывания
блокировки заднего хода.

снаружи кабины



внутри кабины



снаружи кабины



внутри кабины



Ножной

выключате

ль





97
