Колёсное шасси МАЗ-543. Механическая трансмиссия (1973 год) - часть 3

Карданные валы служат для передачи крутящего момента от повышающей передачи через агрегат гидромеханической трансмиссии и раздаточную коробку к тележкам мостов шасси.

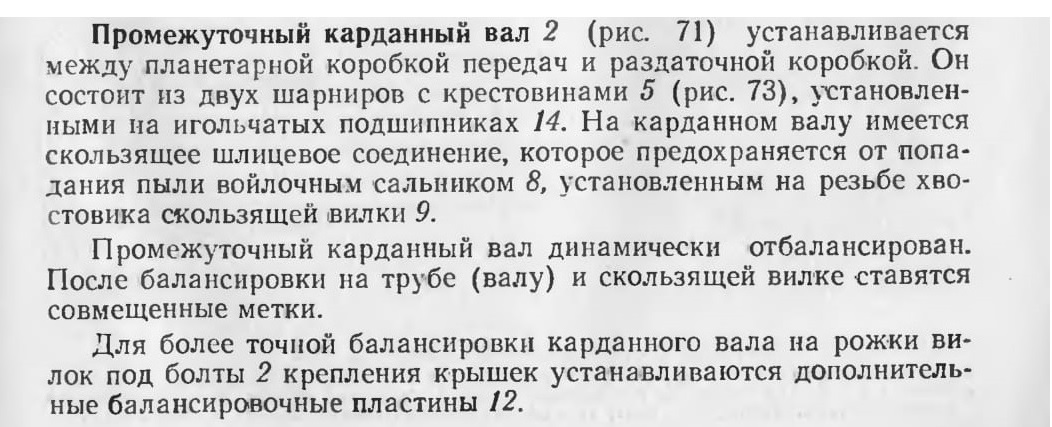

К карданным валам силовой передачи относятся: карданный вал 1 (рис. 71) гидротрансформатора, промежуточный карданный вал 2, карданные валы 3 и 5 привода передних и задних мостов, межмостовые карданные валы 4.

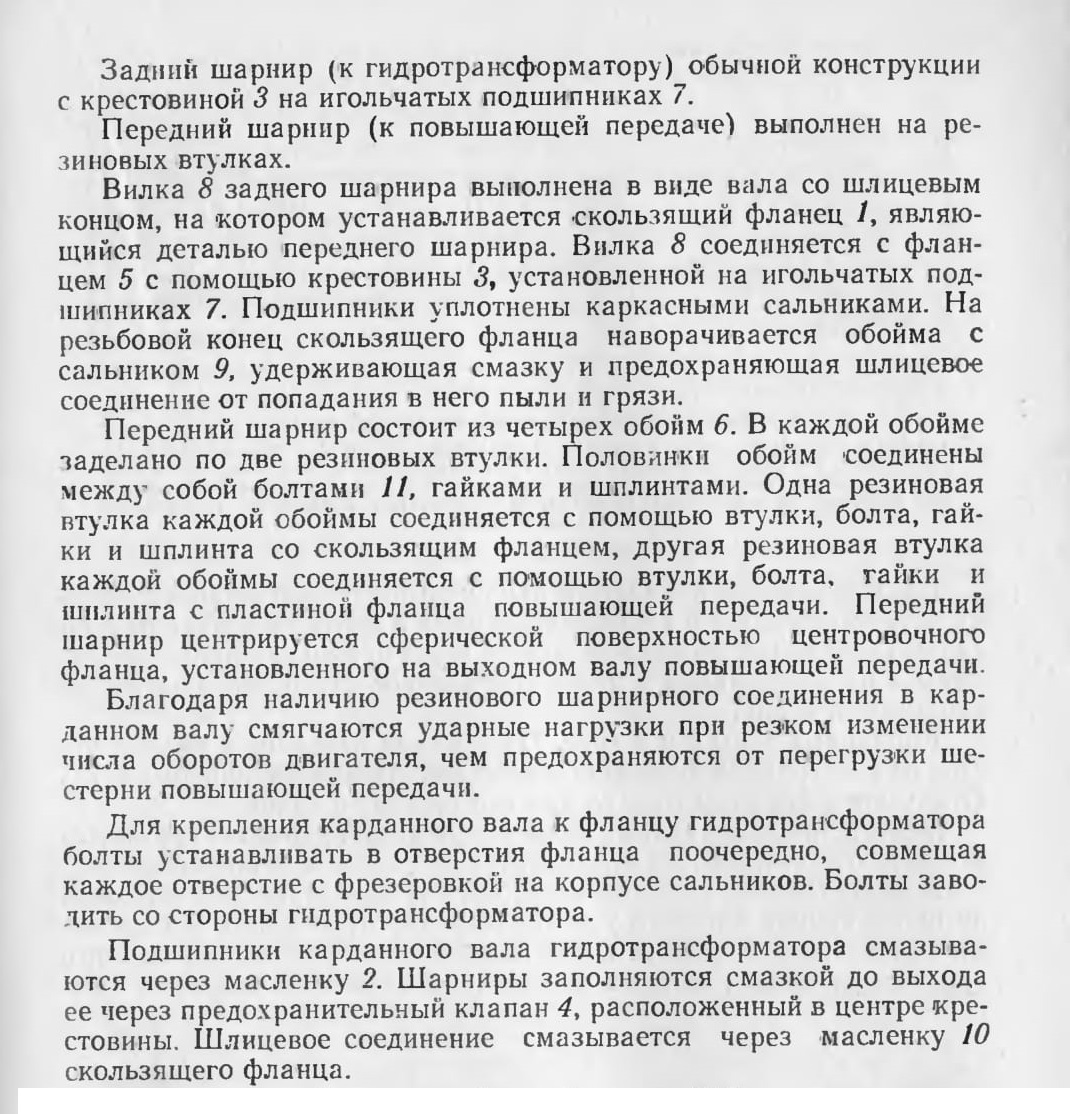

Карданный вал гидротрансформатора (рис. 72) служит для передачи крутящего момента от повышающей передачи к гидромеханической трансмиссии. Он состоит из двух шарниров.

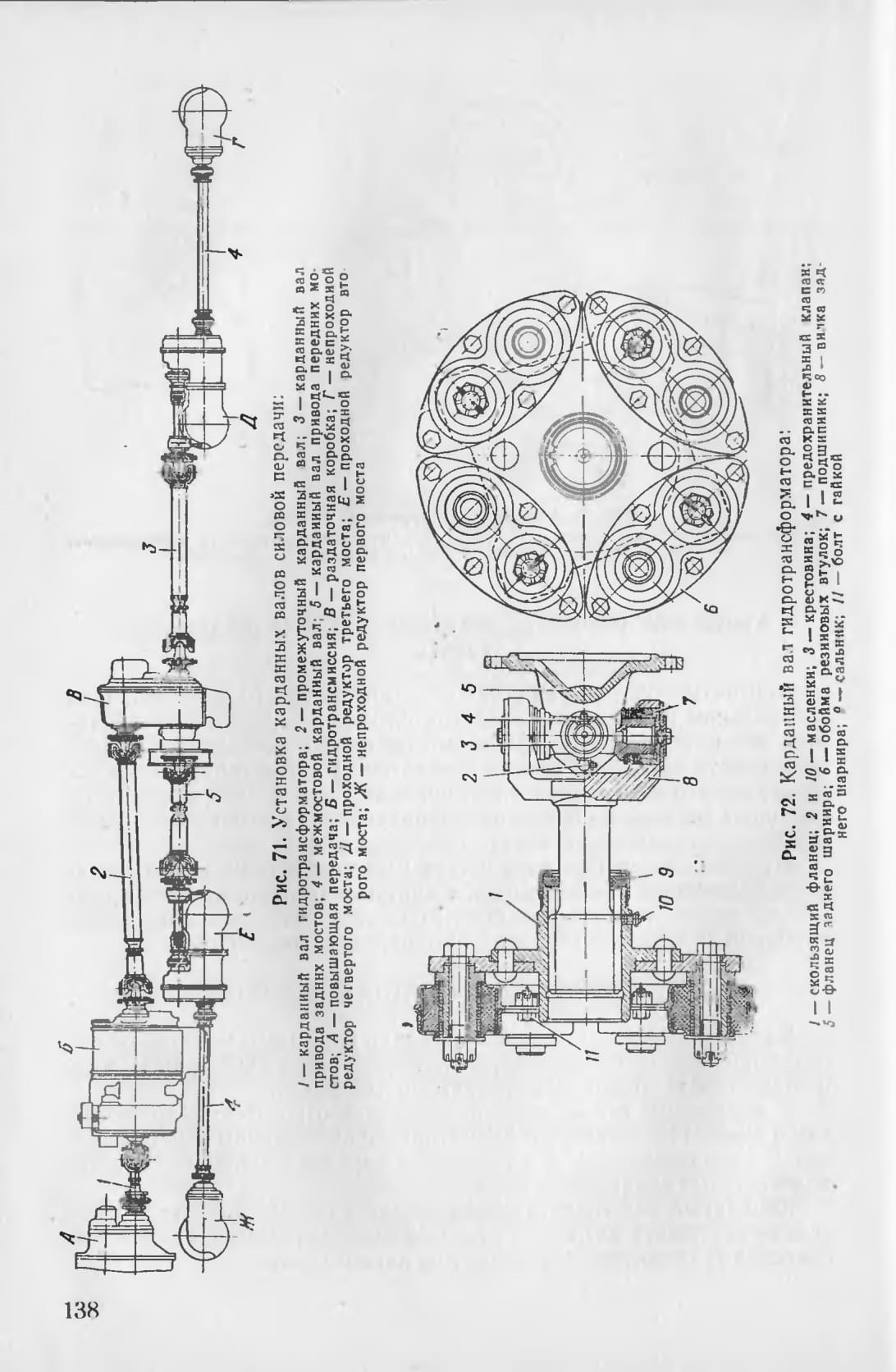

Рис. 71. Установка карданных валов силовой передачи:

Рис. 72. Карданный вал гидротрансформатора:
