Снятие
1. ВНИМАНИЕ: После выключения зажигания подождите 2 минуты перед отсоединением аккумуляторной батареи. Несоблюдение двухминутной паузы может привести к повреждению компьютера навигационной системы.
Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2. Снимите консоль панели приборов. Для получения дополнительной информации обратитесь к Консоль панели приборов (76.25.03)
3. ВНИМАНИЕ: Закройте оптоволоконные соединения для предотвращения попадания в них пыли; избегайте изгибания оптоволоконных кабелей в радиусе менее 30 мм.

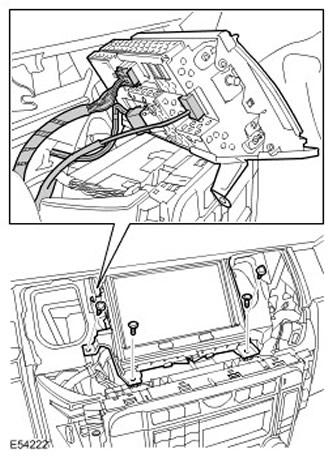

Снимите модуль дисплея навигационной системы.
- Выверните 4 болта с головкой Torx.
- Отсоедините разъем оптоволоконного кабеля.
- Отсоедините два электрических разъема.
Установка
1. Установите модуль дисплея навигационной системы.
- Подсоедините электрические разъемы.
- Подсоедините разъем оптоволоконного кабеля.
- Затяните винты с головкой Torx.
3. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
