Ленд Ровер Дискавери 3. Антенна навигационной системы




Снятие


1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите верхний стоп-сигнал. Для получения дополнительной информации обратитесь к Верхний стоп-сигнал (86.41.32)

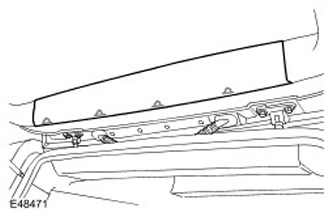

3. Снимите панель отделки поднимаемой двери багажного отделения. Освободите 4 зажима.

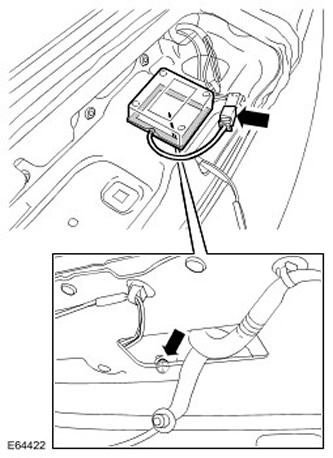

4. Снимите антенну навигационной системы.

  • Выверните винт.
  • Ослабьте и отсоедините электрический разъем.
  • Прорежьте удерживающий герметик.






Установка


1. Очистите контактную поверхность нанесения герметика.

2. Установите антенну.

  • Подсоедините и зафиксируйте электрический разъем.
  • Затяните винт.
3. Установите верхнюю панель отделки двери багажного отделения. Закрепите зажимы.

4. Установите верхний стоп-сигнал. Для получения дополнительной информации обратитесь к Верхний стоп-сигнал (86.41.32)

5. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.













Ленд Ровер Дискавери 3. Блок воспроизведения CD навигационной системы



Снятие


1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Переведите систему SRS в безопасный режим. Для получения дополнительной информации обратитесь к Стандартные технические приемы, используемые на станции технического обслуживания

3. Снимите левое переднее сиденье. Для получения дополнительной информации обратитесь к Переднее сиденье (78.10.44/99)

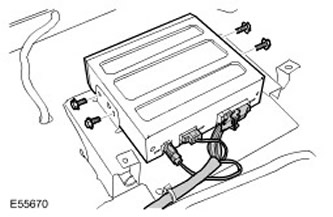

4. Снимите CD-чейнджер.

  • Выверните 4 болта.
  • Отсоедините антенный кабель.
  • Отсоедините два электрических разъема.






Установка


1. Установите CD-чейнджер.

  • Затяните болты (момент затяжки 6 Нм).
  • Подсоедините электрические разъемы.
  • Подсоедините антенный кабель.
2. Установите левое переднее сиденье. Для получения дополнительной информации обратитесь к Переднее сиденье (78.10.44/99)

3. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
