Вентиляция кузова автобусов ЛАЗ

 Пассажирские салоны автобусов ЛАЗ-695Е, ЛАЗ-697Е и ЛАЗ-697М вентилируются через открывающиеся окна боковин, заборник воздуха из-под козырька передней части автобуса и через четыре вентиляционных люка, расположенных в крыше над проходом пассажирского салона. У автобуса ЛАЗ-695М, кроме того, в крыше автобуса установлены четыре осевых вентилятора с электроприводом, обеспечивающих приточно-вытяжную вентиляцию. Механизм привода вентиляционных люков автобусов ЛАЗ приведен на рис. 122, вентилятор пассажирского помещения — на рис. 123.

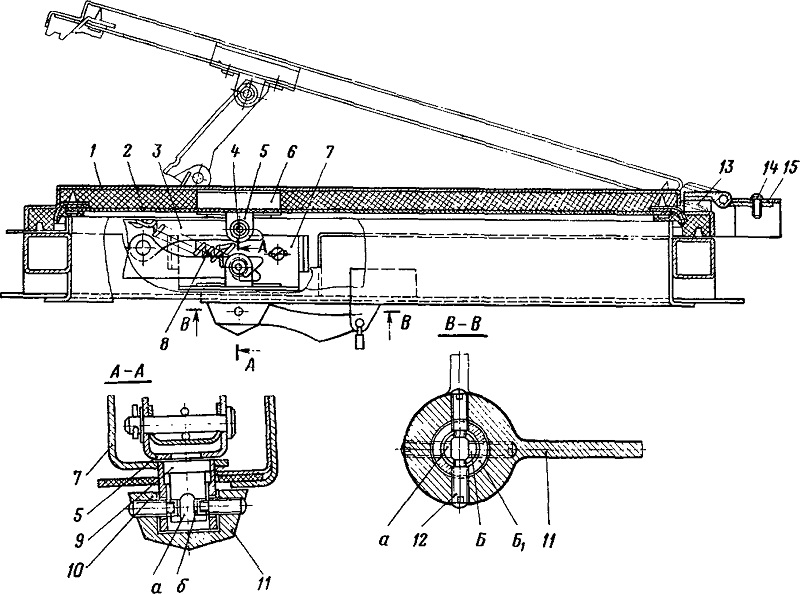

Рис. 122. Вентиляционный люк и его привод:
1-—крышка люка; 2 — изоляция; 3 — механизм открывания; 4 — палец; 5 кронштейн; 6 — выравниватель; 7 — уголок; 8 — пружина; 9— бобышка; 10— втулка; 11 — ручка; 12 — винт установочный; 13 — кронштейн петли; 14 — винт; 15 — скоба петли

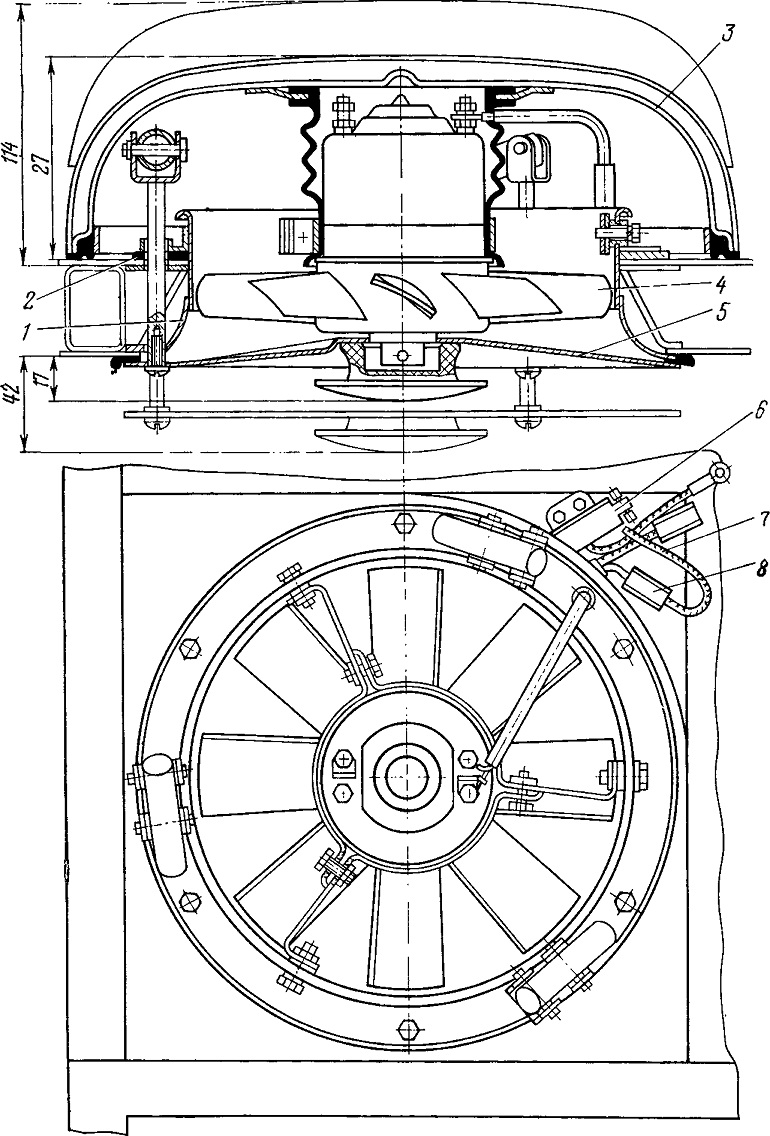

Рис. 123. Потолочный вентилятор пассажирского помещения:
1 — диффузор потолочного вентилятора 2 —наружная прокладка; 3— механизм потолочного вентилятора; 4 — колесо; 5 —внутренняя крышка; 6 — держатель микропереключателя; 7 — опора потолочного вентилятора; 8 — соединительная муфта проводов
