Двери кузова автобусов ЛАЗ

Двери кузова автобусов ЛАЗ

Передняя дверь пассажирского помещения автобусов ЛАЗ-695Е и ЛАЗ-695М — трехстворчатая, задняя — четырехстворчатая. Двери открываются внутрь кузова.

Каждая половина двери пассажирского помещения имеет отдельный механизм открывания дверей. Они установлены в кузове автобуса на уровне пола. Пневматические механизмы открывания дверей управляются водителем посредством электропневмэтического привода.

Правая полость цилиндра механизма открывания дверей (рис. 120) сообщается с воздущным баллоном пневмооистемы автобуса. В левую полость цилиндра воздух может быть впущен или выпущен из него при помощи электропневматического клапана.

Для уменьшения износа и лучшей герметизации детали цилиндра смазывают при сборке тонким слоем смазки ГОИ-54Л (ГОСТ 3276—63) или ЦИАТИМ-221 (ГОСТ 9433—60).

В кузовах автобусов ЛАЗ-697Е и ЛАЗ-697М имеются две двери: дверь водителя и дверь пассажирского салона. Кузов автобуса ЛАЗ-698 имеет две двери пассажирского салона, расположенные справа. Ширина проема дверей — 1340 мм. Для предотвращения вибрации двери в закрытом положении в нижней части ведомой створки установлен фиксатор (рис. 121).

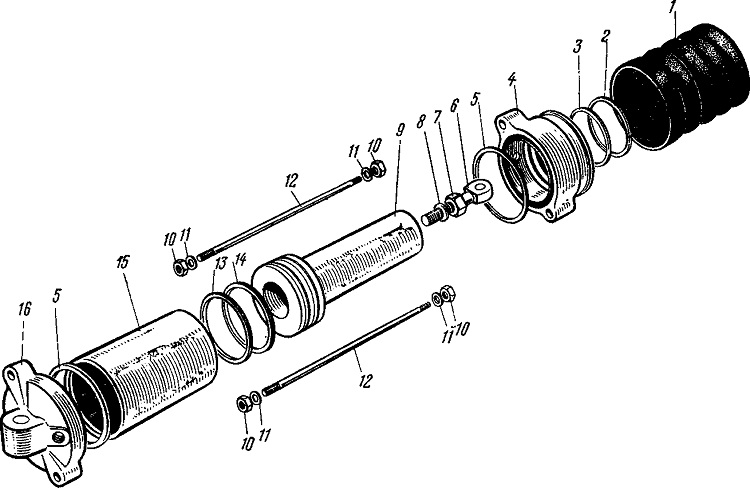

Рис. 120. Цилиндр механизма открывания двери автобуса ЛАЗ-695Е:
1 — защитный кожух; 2 и 13 — уплотнительные кольца; 3 и 14 — резиновые кольца; 4 — передняя крышка цилиндра; 5 — прокладка цилиндра; 6 — откидной болт; 7 и 10 — гайки; 8 — шайба;
9 —поршень; 11 — пружинная шайба; 12 — шпилька; 15 — корпус цилиндра; 16 — задняя крышка цилиндра

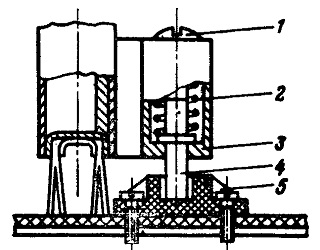

Рис. 121. Фиксатор двери автобуса ЛАЗ-698: 1 — пробка фиксатора; 2 — пружина; 3 — корпус; 4 — ось; 5 — упор створки
