РЕГУЛИРОВКА АППАРАТОВ ЭЛЕКТРООБОРУДОВАНИЯ автомобилей КрАЗ-257, КрАЗ-256Б, КрАЗ-258, КрАЗ-255Б, КрАЗ-255В, КрАЗ-255Л

Схемы электрооборудования автомобилей показаны на рис. 51 и 52.

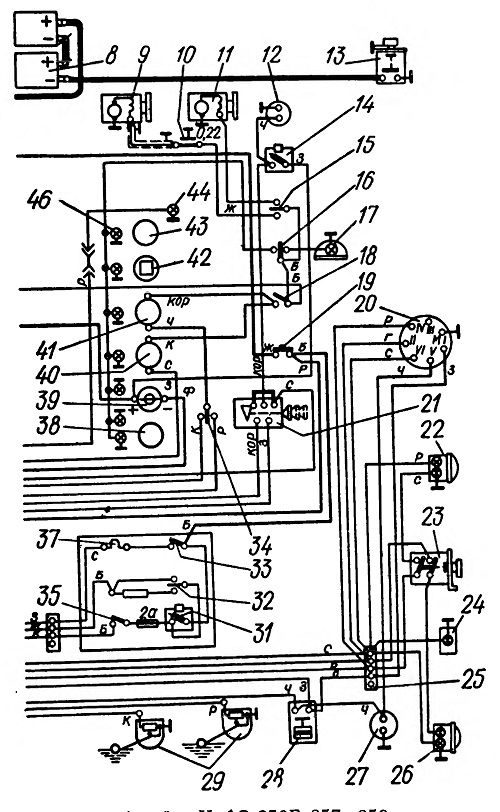

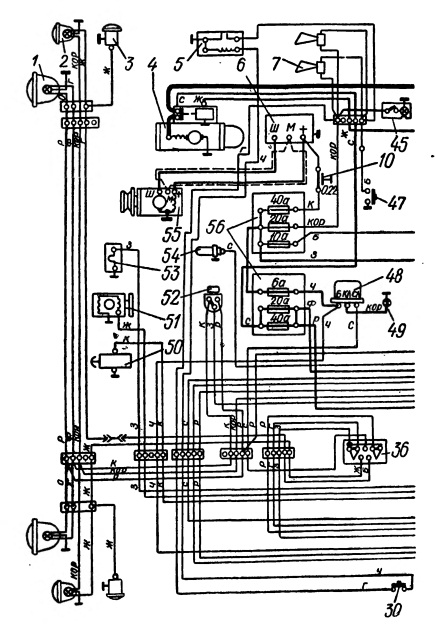

Рис. 51. Схема электрооборудования автомобилей КрАЗ-256Б, 257, 258:
1 — фара; 2 — подфарник; 3 — боковой повторитель указателя поворота; 4 — стартер; 5 — реле сигнализации заднего хода автомобиля КрАЗ-256Б; 6 — реле-регулятор; 7 — звуковой электрический сигнал; 8 — аккумуляторные батареи; 9 — электродвигатель вентилятора обдува ветровых стекол; 10 — конденсатор; 11 — электродвигатель кабины; 12 —розетка переносной лампы; 13 — выключатель «массы»; 14 — биметаллический предохранитель; 15 — включатель электродвигателей вентилятора; 16 — переключатель освещения приборов; 17 — плафон освещения кабины; 18 — включатель приборов; 19 — включатель стартера; 20 — розетка прицепа; 21 — центральный переключатель света; 22 — задний фонарь правый; 23 — выключатель ламп указателей поворота; 24 — фонарь освещения номерного знака; 25 — панель проводов соединительная; 26 — задний фонарь левый; 27 — розетка переносной .лампы; 28 — включатель света «Стоп»; 29 — датчики указателя уровня топлива; 30 — выключатель сигнализации заднего хода автомобиля КрАЗ-256Б; 31 — биметаллический предохранитель в цепи подогревателя; 32 — переключатель электродвигателя подогревателя; 33 — включатель свечи накаливания подогревателя; 34 — переключатель датчиков указателя уровня топлива; 35 — выключатель электромагнитного клапана; 36 — переключатель указателей пово-рота; 37— контрольная спираль подогревателя; 38 — манометр пневмосистемы; 39 — амперметр; 40 — указатель температуры воды; 41 — указатель уровня топлива; 42 — спидометр; 43— манометр системы смазки двигателя; 44 — сигнальная лампа дальнего света фар; 45 — подкапотная лампа; 46 — лампы освещения приборов; 47 — кнопка сигнала; 48 — реле указателей поворота; 49 _ сигнальная лампа поворота; 50 — электромагнитный клапан подогревателя; 51 — электродвигатель пускового подогревателя; 52 — ножной переключатель света фар; 53 — свеча накаливания пускового подогревателя; 54 — датчик указателя температуры воды; 55 — генератор; 56 —- блоки плавких предохранителей.

Расцветка проводов

К — красный; Ч — черный; 3 — зеленый; Кор — коричневый; Б — белый; Ж — желтый; Р — розовый; С — серый; Г — голубой; Ф — фиолетовый; О — оранжевый.

Примечания. 1. Поз. 5, 24 и 30 — устанавливаются только на автомобиле КрАЗ-256Б. 2. Поз. 20, 23, 27 и 29 — не устанавливаются на автомобиле КрАЗ-256Б. 3. Поз. 25 на автомобиле КрАЗ-258 не устанавливается.

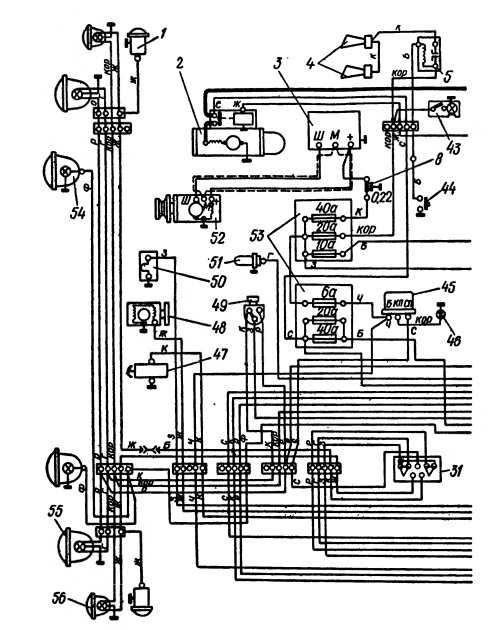

Рис. 52. Схема электрооборудования автомобиля КрАЗ-255Б:

1 — боковые повторители указателей поворота; 2 — стартер; 3 — реле-регулятор; 4 — звуковые сигналы; 5 — реле сигналов; 6 — аккумуляторные батареи; 7 — электродвигатель вентилятора обдува ветровых стекол; 8 — конденсатор; 9 — электродвигатель вентилятора кабины; 10 — розетка переносной лампы; 11 — биметаллический предохранитель; 12 — выключатель «массы»; 13 — фонарь освещения кабины; 14 — включатель электродвигателей вентиляторов; 15 — переключатель освещения приборов и плафона кабины; 16 — плафон освещения кабины; 17 — включатель приборов; 18 — кнопка включения стартера; 19 — розетка прицепа; 20 — центральный переключатель света; 21 — задний фонарь правый; 22 — выключатель ламп указателей поворота; 23 — задний фонарь левый; 24 — включатель сигнала «Стоп»; 25 —датчик указателя уровня топлива в баках; 26 — биметаллический предохранитель в цепи пускового подогревателя; 27 — переключатель электродвигателя пускового подогревателя; 28 — включатель свечи накаливания пускового подогревателя; 29 — переключатель датчиков уровня топлива; 30 — выключатель электромагнитного клапана подогревателя; 31 — переключатель указателей поворота; 32 — контрольная спираль подогревателя; 33 — двухстрелочный манометр иневмотормозов; 34 — амперметр; 35 — указатель температуры охлаждающей

жидкости; 86 — указатель уровня топлива; 37 — включатель противотуманных фар; 38 — спидометр; 39 — манометр системы подкачки шин; 40 — контрольная лампа дальнего света фар; 41 — манометр системы смазки двигателя; 42 — лампа освещения приборов; 43 — подкапотная лампа; 44 — кнопка звукового сигнала; 45 — реле указателей поворота; 46 — лампа освещения приборов; 47 — электромагнитный клапан подогревателя; 48 — электродвигатель пускового подогревателя; 49 *— ножной переключатель света фар; 50 — свеча накаливания пускового подогревателя; 51 — датчик указателя температуры охлаждающей жидкости; 52 — генератор; 53 — блоки плавких предохранителей; 54 — противотуманная фара; 55 — фара; 56 — подфарник и передний указатель поворота.

Расцветка проводов

К — красный; Ч — черный; 3 — зеленый; Кор — коричневый; Б — белый; Ж — желтый, Р — розовый; С — серый; Г — голубой; Ф — фиолетовый; О — оранжевый.
