КрАЗ-260, КрАЗ-260В, КрАЗ-260Г. РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНОГО БОЛТА И ЛИНЕЙКИ ДЛЯ ПРОВЕРКИ СХОЖДЕНИЯ ПЕРЕДНИХ КОЛЕС

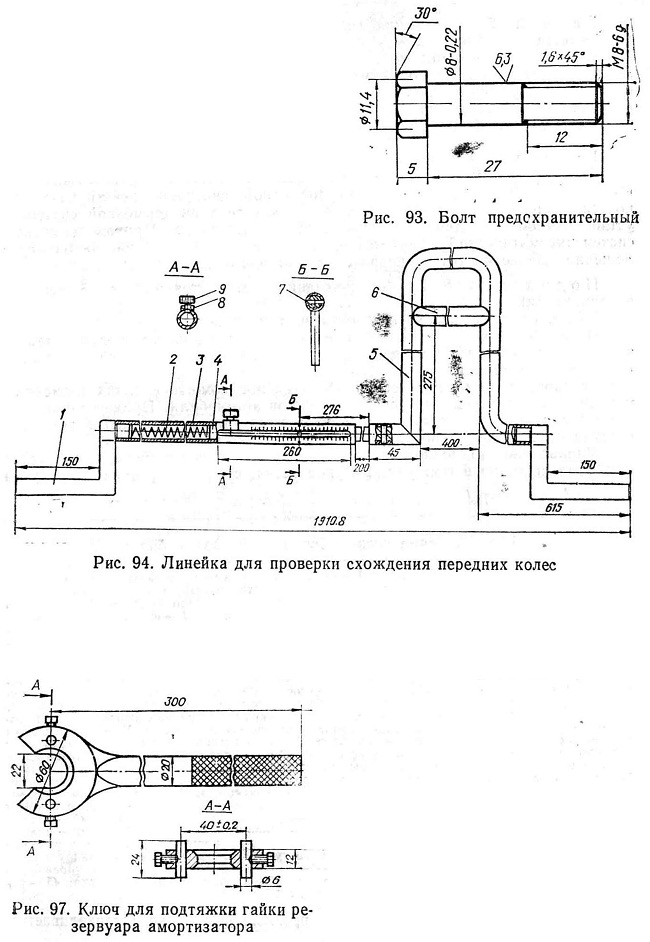

На рис. 93 даны размеры болта, предохраняющего лебедку от перегрузок. Материал болта Б40 ГОСТ 1051-г-73.

На рис. 94 даны размеры линейки для проверки схождения передних колес. Своими концами линейка упирается в торцы тормозных барабанов, а по шкале производится отсчет разности размеров, замеренных спереди и сзади.

Схемы электрооборудования автомобилей (рис. 95, рис. 96).

Ключ для подтяжки гайки резервуара амортизатора.

Для подтяжки гайки резервуара амортизатора передней подвески в эксплуатации завод рекомендует пользоваться специальным ключом, изготовленным в соответствии с рис. 97.
