Сиденье водителя (рис. 76). Имеет рычажно-пружинную подвеску и гидравлический амортизатор для гашения колебаний, возникающих при движении автомобиля. Конструкцией сиденья предусмотрены следующие регулировки его положения: установка по высоте и регулировка жесткости

в зависимости от роста и массы водителя, продольное перемещение (вперед-назад) относительно рулевого колеса, регулировка наклона спинки и подушки.

Сиденье по высоте регулируется в зависимости от роста водителя с помощью регулировочного винта 12 и контрится специальной гайкой 5.

Регулировка жесткости сиденья, в зависимости от массы водителя, осуществляется путем вращения маховика 3 с установкой стрелки 1 на шкале 2 в положение, соответствующее массе вол in ел я.

Продольное перемещение сиденья фиксируется рукояткой 11. Для установки сиденья в требуемое положение необходимо нажать на рукоятку 11 вперед, передвинуть сиденье по салазкам и зафиксировать его.

Угол наклона спинки регулируется при одновременном нажатии на рукоятки 9.

Угол наклона подушки сиденья регулируется перестановкой болтов 10 в соответствующие отверстия на стойках.

Устройство амортизатора сиденья водителя показано на рис. 77. Амортизатор — двустороннего действия, с переменном потоком жидкости.

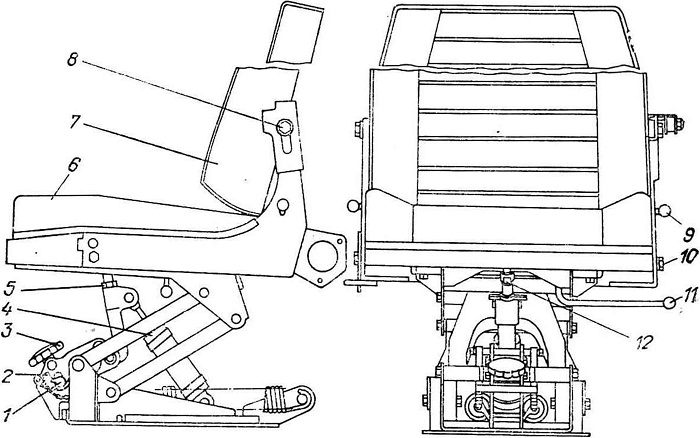

Рис. 76. Сиденье водителя:
1 — стрелка; 2 — шкала; 3 — маховик регулировки жесткости сиденья; 4 — амортизатор; 5 —гайка; 6 — подушка; 7 — спинка; 8 — ось спинки; 9 — рукоятка регулировки угла наклона снимки; 10 — болт регулировки угла наклона подушки; 11 — рукоятка регулировки продольного перемещения сиденья; 12 — винт регулировки сиденья по высоте

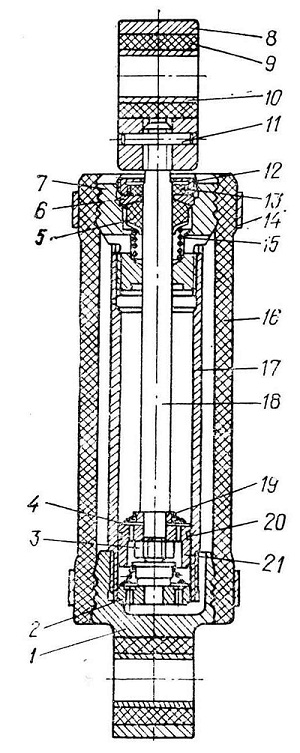

Рис. 77. Амортизатор сиденья водителя:
1 — проушина цилиндра; 2 — впускной клапан в сборе; 3— гайка поршня; 4 — диск перепускного клапана; 5 — манжета; 6 — кольцо опорное; 7 —корпус манжеты; 5 — проушина штока; 9 — втулка; 10 — втулка распорная; 11 — штифт; 12 — гайка; 13 — манжета войлочная; 14 — хомут стяжной; 15 — пружина; 16—цилиндр компенсационный; 17 — цилиндр рабочий; 18— шток; 19 — пружина; 20 — кольцо поршневое; 21 —
поршень
