КрАЗ-260, КрАЗ-260В, КрАЗ-260Г. Регулировка подачи топлива двигателя ЯМЗ-238Л
Электрофакельное устройство (ЭФУ). Предназначено
для облегчения пуска холодного двигателя, а также ускоренного разогрева
его после пуска.
Электрофакельное устройство подключено к топливной системе двигателя и
работает на дизельном топливе. Подробное описание ЭФУ дано в Инструкции
по эксплуатации двигателя.
Электрическая схема ЭФУ (рис.
23) позволяет обеспечить предварительный разогрев штифтовых свечей 6,
шунтирование дополнительного сопротивления термореле 3 при старто-вании
и последующее сопровождение работы двигателя электрофакельным
устройством. В электрической схеме ЭФУ предусмотрено автоматическое
отключение генератора автомобиля во время работы электрофакельного
устройства, а также защита от случайного включения ЭФУ в электрическую
сеть автомобиля. Управление электрофакельным устройством осуществляется
из кабины включателем 34 (см. рис. 8). Загорание контрольной лампы 35
сигнализирует об открытии электромагнитного клапана подачи топлива к
свечам ЭФУ.

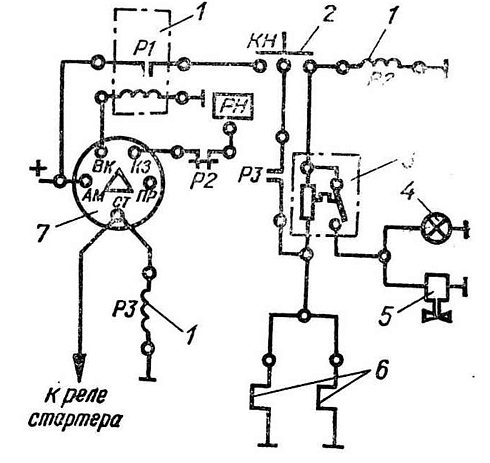

Рис. 23. Принципиальная электрическая схема электрофакельного устройства:
1 — реле P1, Р2, Р3; 2— кнопочный включатель; 3 — сопротивление с биметаллическим контактом (термореле); 4—контрольная лампа; 5 — электромагнитный клапану 6 — факельные штифтовые свечи; 7 — включатель стартера
