Ремонт усилителя рулевого управления автомобилей КрАЗ-256, КрАЗ-256Б, КрАЗ-257, КрАЗ-258

Снятие усилителя. Усилитель рулевого управления снимают с автомобиля в следующей последовательности.

Отъединить от цилиндра усилителя воздухопроводы.

Отъединить вилку 5 (рис. 126) штока от двуплечего рычага 8.

Отвернуть болты и снять кожух 1 штока.

Переместить шток вправо до упора поршня в переднюю крышку цилиндра усилителя, расшплинтовать и вынуть пальцы 3, снять усилитель.

Отъединить продольную рулевую тягу 9, отвернуть гайку крепления двуплечего рычага 8 и снять рычаг.

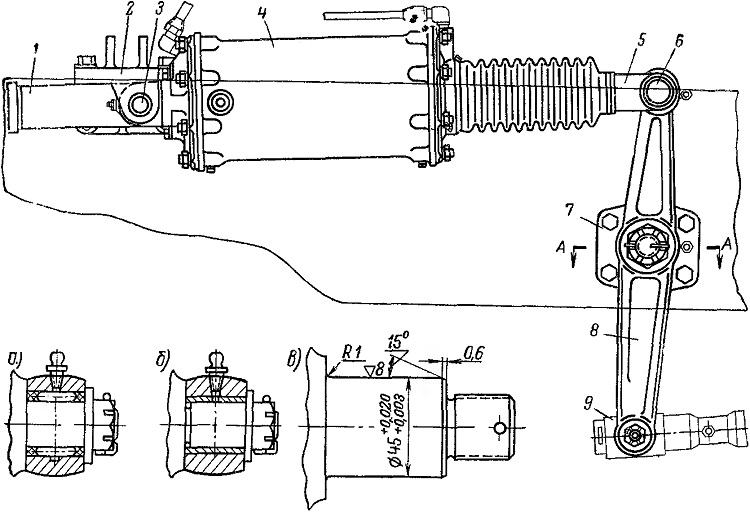

Рис. 126. Установка усилителя рулевого управления: а — установка двуплечего рычага на игольчатом подшипнике; б — установка двуплечего рычага на втулке; в — ось кронштейна под игольчатый подшипник; 1 — кожух штока; 2 — кронштейн усилителя; 3 — палец крепления усилителя; 4 — усилитель; 5 — вилка штока: 6 — палец вилки; 7 — кронштейн двуплечего рычага;
8 — двуплечий рычаг; 9—продольная рулевая тяга

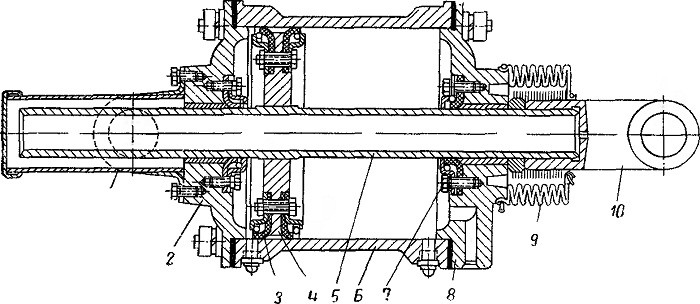

Рис. 127. Усилитель рулевого управления:
1 — кожух штока; 2 задняя крышка цилиндра; 3— манжета поршня; 4 — поршень; 5 — шток; 6 — цилиндр; 7 — манжета крышки; 8 — передняя крышка цилиндра; 9 — чехол; 10 — вилка штока
