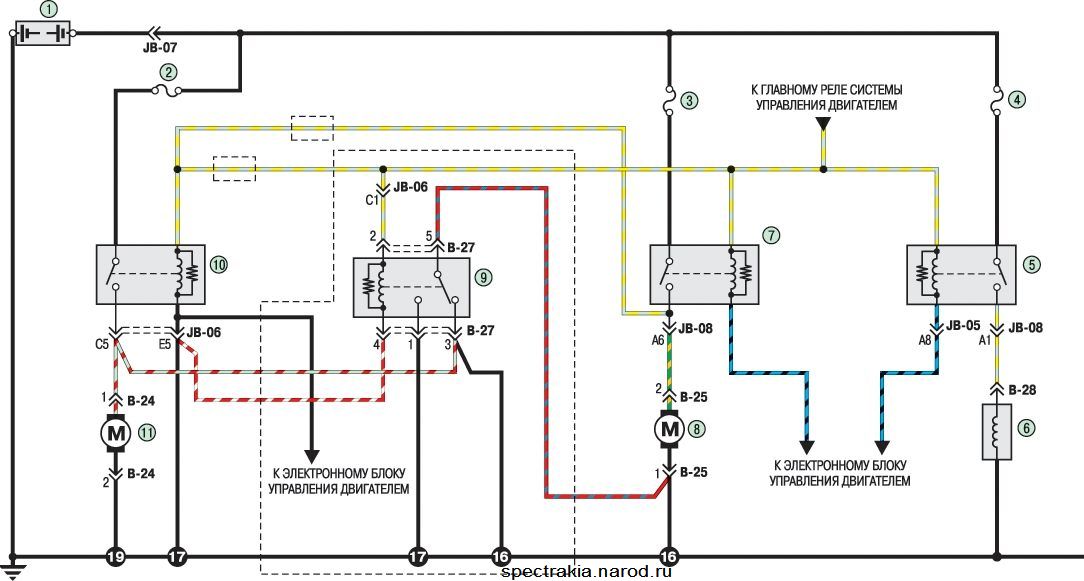

Киа Спектра. Электросхема - Система управления вентиляторами кондиционера и охл. системы

1 - аккумулятор; 2 - плавкая вставка С/F (20 А); 3 - плавкая вставка СOOLING FAN (30 А); 4 - предохранитель AIR CON (10 А); 5 - реле; 6 - электромагнитный выключатель; 7 - реле вентиляторов радиатора системы охлаждения двигателя; 8 - электродвигатель вентилятора системы охлаждения двигателя; 9 - реле 1 вентилятора конденсора; 10 - реле 2 вентилятора конденсора; 11 - электродвигатель вентилятора конденсора
