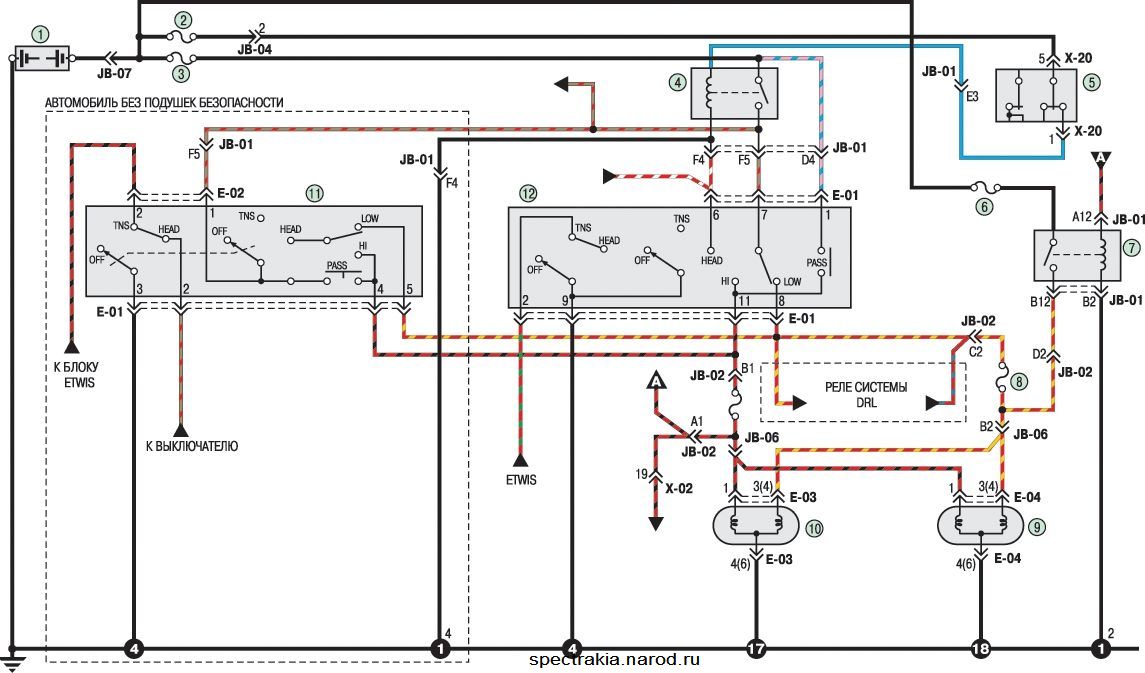

Киа Спектра. Электросхема - Соединения фар главного света

1 - аккумулятор; 2 - плавкая вставка IG2 (30 А); 3 - плавкая вставка HEAD (25 А); 4 - реле 1 фар головного света; 5 - выключатель (замок) зажигания; 6 - предохранитель HEAD 2 (15 А); 7 - реле 2 фар головного света; 8 - предохранитель HEAD LOW (15 А); 9 - правая фара; 10 - левая фара; 11 - переключатель света фар и указателей поворота; 12 - выключатель задних противотуманных фар
