Двигатель стеклоочистителя ветрового стекла - Kia Rio 2000+ года

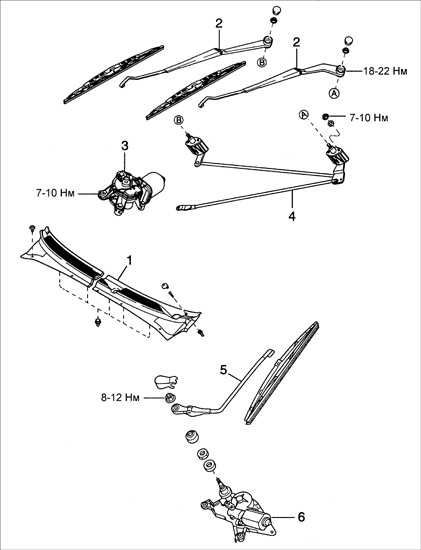

Стеклоочистители ветрового и заднего стекол

1 – решетка капота;
2 – рычаг стеклоочистителя ветрового стекла;
3 – двигатель стеклоочистителя ветрового стекла;

4 – тяги стеклоочистителя ветрового стекла;
5 – рычаг стеклоочистителя заднего стекла;
6 – двигатель стеклоочистителя заднего стекла.

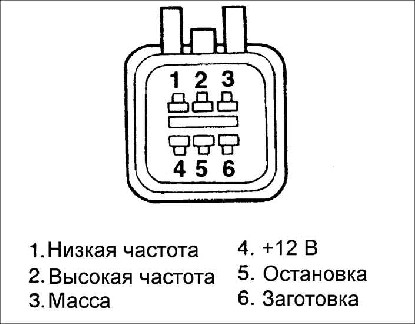

Проверка частоты работы стеклоочистителя

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините разъем от двигателя стеклоочистителя.
2. Дополнительными проводами подсоедините положительную клемму аккумуляторной батареи к контакту 4 разъема, а отрицательную клемму – к контакту 1.
3. Убедитесь, что двигатель стеклоочистителя работает на низкой частоте вращения.
4. Дополнительными проводами подсоедините положительную клемму аккумуляторной батареи к контакту 4 разъема, а отрицательную клемму – к контакту 2.
	5. Убедитесь, что двигатель стеклоочистителя работает на высокой частоте вращения.

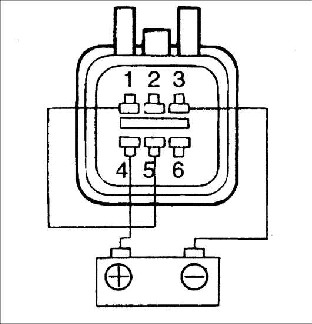

Проверка автоматической остановки щеток в исходном состоянии

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Включите двигатель на низкой частоте вращения.
2. Отсоединив провод от контакта 1 разъема, остановите двигатель в любом положении, кроме исходного.
3. Соедините контакты 1 и 5 разъема.
	4. Дополнительными проводами подсоедините положительную клемму аккумуляторной батареи к контакту 4 разъема, а отрицательную клемму – к контакту 3.
5. Проверьте, что двигатель стеклоочистителя выключается в исходном положении щеток стеклоочистителя.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите рычаги стеклоочистителя на оси в исходном положении.
2. Наверните гайки крепления рычагов и затяните их требуемым моментом. Момент затяжки: 18–22 Н•м

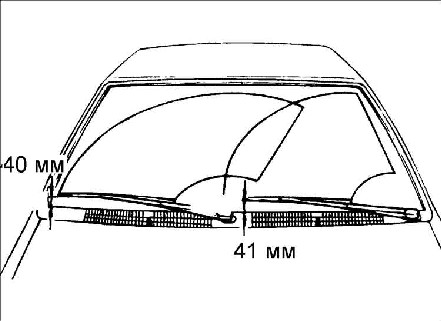

	3. Установите крышки на гайки и проверьте работу стеклоочистителя ветрового стекла. Щетки стеклоочистителя должны остановиться в исходном положении на расстоянии 41 мм со стороны переднего пассажира и – 40 мм со стороны водителя.
