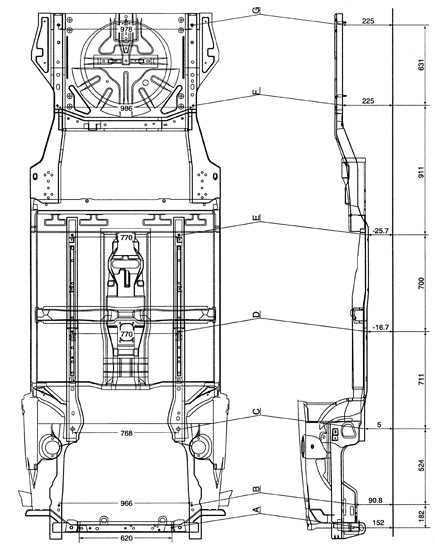

Расстояния, спроектированные на плоскость, для проверки расстояний между отдельными точками кузова - Kia Rio 2000+ года
|
|
|
Точка измерения
|
Описание
|
|
A
|
Отверстия диаметром 12 мм в поперечной балке №1 |
|
B
|
Отверстия диаметром 12 мм в передней рамке |
|
C
|
Передние отверстия диаметром 20 мм в продольных усилителях |
|
D
|
Отверстия диаметром 16 мм в продольных усилителях |
|
E
|
Задние отверстия диаметром 15 мм в продольных усилителях |
|
F
|
Отверстия для гнезда пружины диаметром 14 мм |
|
G
|
Задние отверстия диаметром 18 мм в усилителях |
