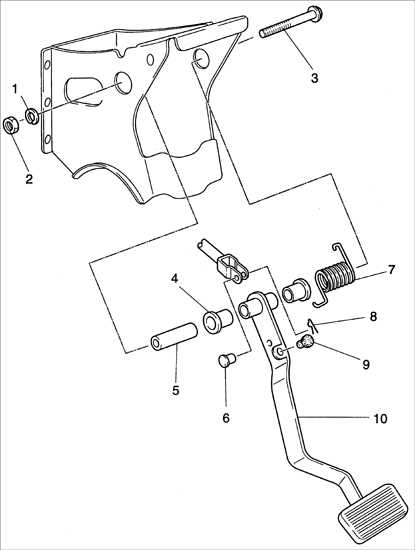

Педаль тормоза

1 – стопорная шайба;
2 – гайка;
3 – болт;
4 – втулка;
5 – распорная втулка;

6 – штифт с головкой и отверстием под шплинт;
7 – возвратная пружина;
8 – шплинт;
9 – резиновый упор;
10 – педаль тормоза.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

2. В салоне автомобиля извлеките шплинт, крепящий штифт с головкой и отверстием под шплинт и извлеките штифт.

3. Отверните гайку и снимите стопорную шайбу.

4. Снимите распорную втулку с шарнирного болта.

5. Переместите болт вправо и снимите его.

6. Снимите педаль тормоза, возвратную пружину и распорные втулки.

7. При необходимости снимите накладку педали тормоза и резиновый упор.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. При необходимости установите резиновый упор педали тормоза, педаль тормоза и втулку педали тормоза.

2. Установите распорную втулку педали тормоза и шарнирный болт.

3. Установите возвратную пружину педали тормоза.

4. Установите педаль сцепления.

5. Установите распорную втулку педали сцепления.

6. Установите шарнирный болт, шайбу и наверните гайку.

7. Установите штифт с головкой и отверстием под шплинт и новый шплинт.

8. Подсоедините провод к отрицательной клемме аккумуляторной батареи.

9. После установки проверьте и отрегулируйте высоту установки педали и свободный ход педали тормоза.
