Замена тормозных колодок на задних барабанных тормозах

Замена тормозных колодок на задних барабанных тормозах - Kia Rio 2000+ года

Тормозные колодки на задних барабанных тормозах

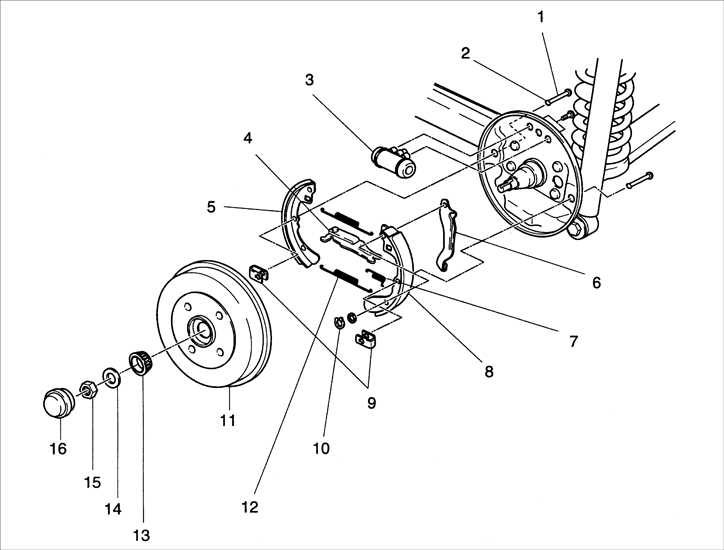

1 – стойка;
2 – болт;
3 – рабочий тормозной цилиндр;
4 – разжимная планка с рычагом;
5 – передняя тормозная колодка;
6 – рычаг привода стояночного тормоза;
7 – пружина антидребезга;
8 – задняя тормозная колодка;

9 – зажим;
10 – держатель;
11 – тормозной барабан;
12 – возвратная пружина;
13 – подшипник;
14 – шайба;
15 – гайка;
16 – пылезащитный колпачок.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите заднюю сторону автомобиля и закрепите на опорах.
2. Снимите задние колеса.
3. Снимите пылезащитный колпачок.

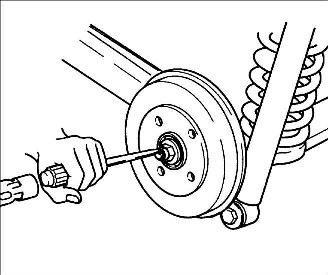

	4. Маленьким зубилом отогните буртик и отверните гайку.
Предупреждение Соблюдайте осторожность, чтобы не повредить паз и резьбу на конце оси.

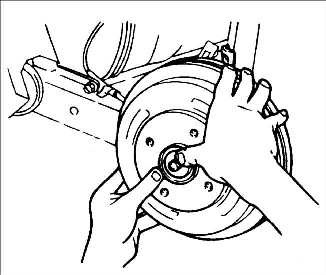

	5. Снимите с оси тормозной барабан, шайбу и подшипники как узел в сборе. Если трудно снять тормозной барабан, отведите тормозные колодки.

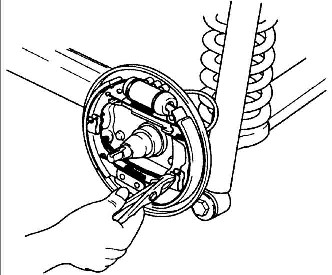

	6. Снимите передний и задний зажимы тормозных колодок и с обратной стороны тормозного щита удалите стойки поддержки тормозных колодок.

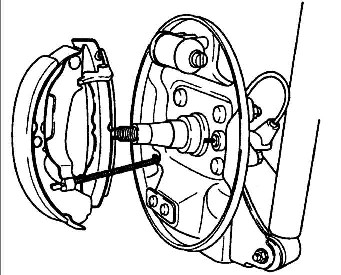

	7. Снимите задние тормозные колодки в сборе.

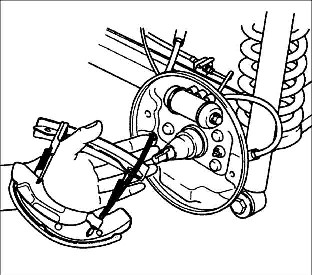

	8. Отсоедините трос стояночного тормоза от задней тормозной колодки.
9. Отсоедините трубку от рабочего тормозного цилиндра.
10. Выверните болт крепления рабочего тормозного цилиндра.
11. Снимите пружину антидребезга.
12. Снимите разжимную планку после снятия возвратной пружины.
13. Снимите рычаг привода стояночного тормоза.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте тормозные барабаны на отсутствие трещин, выемок или неравного износа.
2. При необходимости расточите или замените тормозной барабан.

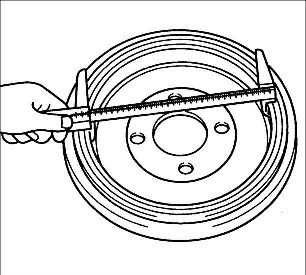

	3. Измерьте внутренний диаметр тормозного барабана.

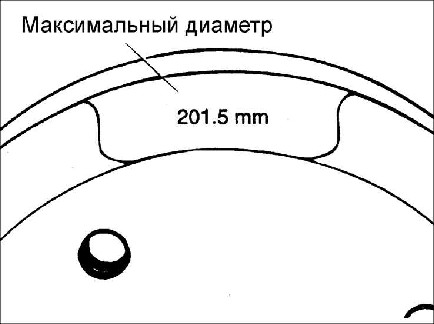

	4. Замените тормозной барабан, если внутренний диаметр барабана превышает предельно допустимое значение. Максимальный диаметр: 201 мм
Предупреждение Проверьте равномерность прилегания тормозной колодки к тормозному барабану.
5. Проверьте накладки тормозных колодок на отсутствие загрязнений маслом или смазочными материалами, износа и трещин.
6. Измерьте толщину накладок задних тормозных колодок. Замените все тормозные колодки на одной оси автомобиля, даже если только одна колодка имеет толщину, меньшую предельно допустимой. Минимально допустимая толщина: 1,0 мм

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Очистите тормозной щит.

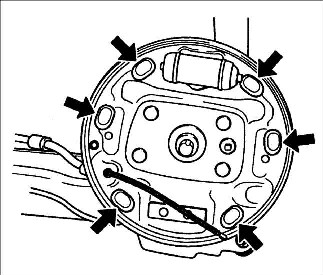

	2. Смазкой для тормозов смажьте точки контакта тормозных колодок с тормозным щитом и рабочим тормозным цилиндром.
Предупреждение Исключите попадание смазки на тормозные колодки.
3. Установите рабочий тормозной цилиндр на тормозной щит.
4. Подсоедините тормозную трубку к рабочему тормозному цилиндру.
5. Установите рычаг привода стояночного тормоза. Смажьте сопрягаемые поверхности стойки и отрегулируйте положение рычага.
	6. Подсоедините трос стояночного тормоза к рычагу привода стояночного тормоза.

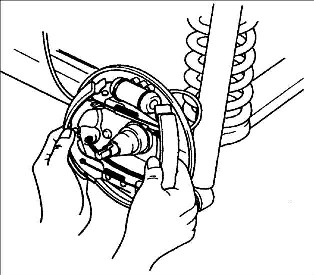

	7. Установите тормозные колодки в сборе на рабочий тормозной цилиндр.
8. С обратной стороны тормозного щита установите стойки и зажимами закрепите на них тормозные колодки.
	9. Установите регулировочную планку в полностью освобожденное положение.

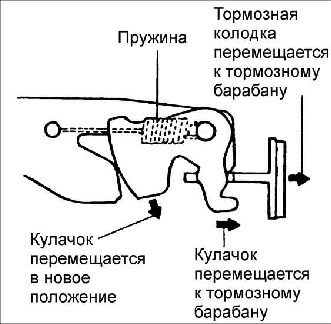

10. Установите отвертку против кулачка регулятора и переместите его к выпущенному положению.
11. Установите тормозной барабан, шайбу и подшипник на ось.
12. Несколько раз нажмите педаль тормоза для приведения автоматического устройства регулировки зазоров тормозных колодок в рабочее положение.
13. Наверните новую гайку. Забейте буртик гайки в паз оси.
14. Установите пылезащитный колпачок.
